RCD, protection de l'homme et appareils électroménagers

La principale protection du corps humain contre les tensions dangereuses et l'action du courant électrique dans les réseaux électriques domestiques et électriques est l'installation d'un dispositif à courant résiduel. De plus, le RCD est utilisé pour protéger les appareils électroménagers contre le fonctionnement d'urgence dans les réseaux domestiques et électriques de courant sinusoïdal continu et alternatif. Mais très souvent, cela fonctionne et le consommateur domestique se demande pourquoi le RCD est éteint à l'entrée ou le RCD fonctionne constamment.

Le principe de fonctionnement et le fonctionnement du RCD

La somme des courants qui entrent dans la section doit être égale aux courants qui sortent. C'est le grand principe de fonctionnement de ce disjoncteur différentiel. La raison de la désactivation du RCD sur l'alimentation est que les courants qui sortent de la section du réseau électrique ne sont pas égaux aux courants qui entrent dans ce réseau. Cette différence est appelée amplitude du courant de fuite ou courant différentiel. La somme vectorielle des courants dans le conducteur de phase (I1) doit être égal aux courants dans le conducteur de travail zéro (I2). Ils sont de la même taille, mais ils sont de sens opposé et se compensent donc et il n'y a pas de FEM (force électromotrice). Si ces courants ne sont pas égaux, alors il y a une différence entre eux et c'est le courant de fuite. Il crée à son tour un EMF et celui-ci, à son tour, à travers le solénoïde agit sur le mécanisme de déclenchement et le RCD est désactivé.

Motivation de l'installation du RCD. Courant électrique dangereux pour le corps humain

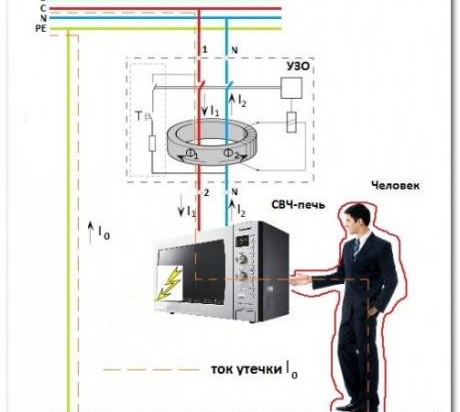

Sur le Fig. 1 le mode normal est je1 = je2. Lorsqu'une personne touche un fil nu, un courant différentiel se produit I∆n. Si vous calculez le courant qui traversera une personne, vous obtenezje= 230/R_h, A, où 230 V est la tension du réseau électrique domestique, R_h - la résistance humaine. Bien que cette caractéristique soit individuelle pour chaque personne, il est généralement admis qu'elle est d'environ 1 kOhm (1000 Ohm). En conséquence, nous obtenons 230/1000 = 23 mA. Il convient de noter que le seuil de sensibilité chez l'homme commence à partir de 0,6 à 1,5 mA. Avec ce courant, une personne a une irritation tangible. À un courant de 10 à 15 mA, une crampe musculaire survient chez une personne et ce courant est appelé non-perdant. Dans ce cas, une personne ne peut pas libérer indépendamment le fil nu si elle l'a pris. À un courant de 90 à 100 mA, un courant de fibrillation se produit. Avec un tel courant, les muscles cardiaques se contractent de manière chaotique et après quelques secondes, un arrêt cardiaque se produit. Un courant de sécurité pour une personne est considéré comme étant de 2 mA lorsqu'il passe pendant plus de 10 s, et s'il dépasse 120 s, alors le courant de sécurité est de 6 mA. Ces courants, ainsi que le temps de déclenchement, doivent être pris en compte lors du choix d'un RCD pour courant différentiel afin de comprendre ce qui vous arrivera si vous tombez sous une tension dangereuse.Pour ces raisons, rappelez-vous que si le RCD du chauffe-eau s'éteint, cela vous évite au moins l'inconfort.

Le choix du DDR en fonction des courants de fuite

Selon SP31-110-2003 p.A.4.15, si la salle de bain est alimentée par une ligne séparée, il est nécessaire de prévoir un RCD pour 10 mA, si la ligne est partagée avec la cuisine et le couloir, il est nécessaire d'installer un RCD pour un courant jusqu'à 30 mA .Pour une ligne électrique domestique ordinaire (prises, éclairage), le dispositif de protection est sélectionné pour un courant ne dépassant pas 30 mA (PUE p.7.1.79.). Les différentiels pour courants différentiels de 100 et 500 mA, comme on peut le voir ci-dessus, ne protègent pas le corps humain des tensions dangereuses et l'objectif principal est la protection contre les incendies. Lors de l'installation d'un disjoncteur différentiel, vous devez comprendre qu'il ne protège pas contre les surcharges prolongées, les courants maximaux ou les surtensions. Pour ces raisons, son installation doit être associée à un disjoncteur à déclenchement électromagnétique et thermique, et pour la protection contre les surtensions, il est nécessaire d'installer un relais de surtension ou SPD (dispositif de protection contre les surtensions). Pour ces raisons, si le termex éteint le RCD et que la machine ne fonctionne pas, la cause du dysfonctionnement est le courant de fuite.

Si le RCD est désactivé simultanément avec le disjoncteur, la cause du dysfonctionnement peut être à la fois le courant différentiel et les courants maximaux qui se produisent lors d'un court-circuit.

Causes du courant de fuite

Il faut bien comprendre que la présence d'un courant de fuite est un fonctionnement d'urgence ou un dysfonctionnement des réseaux électriques domestiques ou des dysfonctionnements des appareils électroménagers. Les causes de ce courant sont assez courantes.Les principales causes de courant de fuite sont une personne touchant un fil nu, son passage à travers une isolation de câble déformée ou à travers un élément conducteur. Par exemple, la raison de l'arrêt du RCD sur un chauffe-eau peut être un courant de fuite dans l'eau. L'isolation du câble a été endommagée, de l'humidité s'est déposée sur le fil dénudé et le courant l'a traversé. Ce courant n'est tout simplement pas suffisant pour que la différence entre les courants entrant et sortant soit égale à 0 (zéro) et la protection coupe la section de secours. S'il s'agit d'un chauffe-eau Termex, le RCD de cet appareil est éteint.L'eau peut également être la raison pour laquelle le RCD est éteint sur la pompe pompant divers liquides.

Types et types de DDR ; désignation visuelle et technique

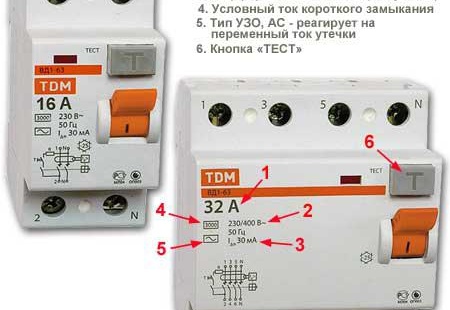

Sections RCD

• La tension du réseau domestique et électrique est de 220/380 V.
• Par le nombre de pôles. S'il y a une charge monophasée dans le réseau électrique, le différentiel doit être installé à deux pôles, s'il y a une charge triphasée, puis à quatre pôles.
• Selon le courant de fonctionnement nominal. La valeur des courants nominaux (de travail) pour les différentiels est la même que pour les disjoncteurs, elle est de 16, 25, 32, 40, 63, 80 A.
• Selon le courant différentiel (courant de fuite), sur la valeur duquel le dispositif différentiel est orienté 10, 30, 100, 300, 500 mA.

Selon le type de courant de fuite, qui à son tour est divisé en :

1. Courant électrique alternatif sinusoïdal et pulsé. Type de différentiel pour un courant donné "COMME". Le courant pulsé est présent dans les luminaires et les lampes réglables, dans les machines à laver qui ont un contrôle de vitesse.
2. Pulsation électrique variable et constante, type RCD "UNE". Ce type de dispositif de protection est recommandé pour une utilisation où se trouvent des appareils électroniques grand public, un four à micro-ondes, un ordinateur, une télévision, etc.
3. Électrique permanent et variable, type RCD "V". Ce type de dispositif de protection est principalement installé là où il y a un courant redressé. Dans les réseaux électriques domestiques, ce type n'est pas utilisé.
4. Afin de maintenir la sélectivité lors de l'installation de 2 dispositifs de protection ou plus dans les réseaux électriques domestiques et électriques, un différentiel avec temporisation de déclenchement est utilisé, il s'agit d'un type de différentiel "S". Ce type de RCD est utilisé dans les réseaux où l'AVR (transfert automatique de réserve) est utilisé, et le type "g”, dans les mêmes réseaux, mais avec un délai inférieur.

Fonctionnement du RCD, raisons principales et supplémentaires

Les raisons les plus courantes de déclenchement d'un différentiel sur une chaudière ou un chauffe-eau electrolux sont un fabricant peu scrupuleux ou divers types de dysfonctionnements du réseau électrique. Si le RCD du chauffe-eau s'éteint, alors vous devez le rallumer.Si l'appareil fonctionne et que le RCD ne s'éteint pas, il y a eu un courant de fuite à court terme. Ensuite, vous devez utiliser le bouton "Tester". Il simule le fonctionnement d'urgence.

1. Il est nécessaire d'éteindre les machines connectées au réseau avec le RCD et de déterminer pourquoi le RCD est éteint. En même temps, nous déconnectons les conducteurs de travail zéro. Une fois qu'ils sont déconnectés, allumez le RCD. S'il ne s'éteint pas, cliquez sur le bouton "Tester". Si après avoir appuyé sur "Tester", le RCD a fonctionné, il fonctionne correctement. A noter que le contrôle fonctionnel du disjoncteur différentiel doit être vérifié au moins une fois par mois en appuyant sur le bouton "Test".
2. Si lors de la connexion Déclenchements RCD sans charge cela signifie qu'il est hors service ou qu'il y a des courants de fuite à l'endroit de son installation. S'il fonctionne correctement, vous devez comprendre pourquoi le RCD est déclenché sans charge. Dans ce cas, si plusieurs machines y sont connectées, nous les éteignons toutes immédiatement. Ensuite, nous déterminons pourquoi le RCD s'éteint et allumons les disjoncteurs à tour de rôle et déterminons la section d'urgence du réseau électrique.

Les principaux types de connexion RCD

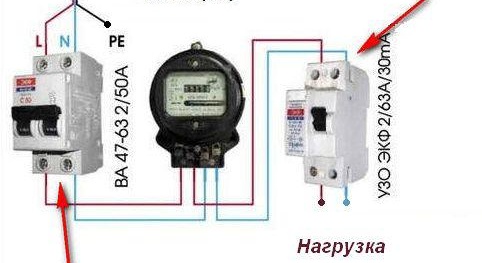

Tout électricien ayant au moins la 3ème catégorie d'électricien pourra brancher le RCD. Le schéma de connexion est écrit sur l'appareil lui-même et il n'y a rien de difficile là-bas. La seule chose à faire avant l'installation est de prendre en compte les nuances lors de la connexion au réseau et de choisir le bon nombre de machines sortantes pour un RCD. Il est possible d'installer un dispositif de protection pour tout l'appartement dans le bouclier de sol s'il s'agit d'un immeuble à appartements, comme illustré à la Fig. 3. Peut être installé séparément sur le réseau de prises et l'éclairage, s'il y a suffisamment d'espace pour l'installation. Ce serait la meilleure option pour un appartement. Lors de l'installation et du choix d'un différentiel, il est nécessaire de prendre en compte le courant nominal (de travail), qui doit être supérieur d'un cran au courant nominal de la machine, qui se trouve après le dispositif de protection. Par exemple, si la machine est de 25 A, il est nécessaire d'installer un RCD avec un courant de travail de 32 A devant, etc. S'il s'agit d'une maison privée, il est préférable de considérer les équipements suivants, un RCD et une machine, s'il n'y a pas beaucoup de machines.

Un dispositif de protection et plusieurs disjoncteurs

Si, par exemple, il y a de nombreuses machines dans la maison (une machine = une pièce, ou = un appareil électrique), alors dans ce cas la taille du panneau électrique peut être énorme. Pour ces raisons, il est préférable de compléter le tableau électrique de manière à ce que plusieurs automates soient installés sous un seul différentiel, mais pas plus de 5. Dans ce cas, il est nécessaire de calculer correctement le courant nominal du dispositif de protection par rapport aux automates sortants afin que leur somme ne dépasse pas le courant de fonctionnement du dispositif différentiel. Par exemple, les automates sortants VA1 16 A, VA2 16 A, VA3 32 A, la somme est de 16 + 16 + 32 \u003d A. Cela signifie que le RCD doit être pour un courant nominal d'au moins 64 A, et connaissant la plage des courants nominaux, la meilleure option est un disjoncteur différentiel pour un courant nominal à 63 A.

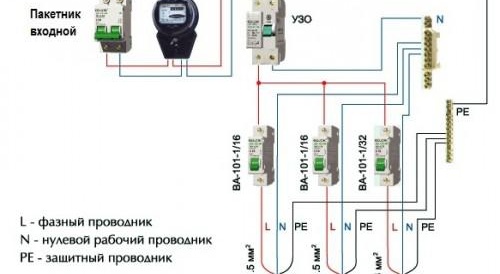

Comme on le voit sur la fig. 4 il n'y a rien de compliqué lors de la connexion, mais dans certains cas, il sera intéressant de savoir pourquoi le RCD du chauffe-eau Ariston fonctionne si le réseau domestique et le dispositif de protection sont dans un état satisfaisant et fonctionnel. Lorsque le RCD est déclenché, les raisons peuvent être dans sa connexion incorrecte.

Les principaux types de connexion incorrecte du RCD, du conducteur de travail zéro et de protection

• Impossible de connecter le travailleur nul (N) et un conducteur de phase qui a traversé le RCD, avec d'autres conducteurs neutres et de phase après le RCD.
• Vous ne pouvez pas établir une connexion d'un conducteur de travail zéro (N) après RCD avec des structures ouvertes de l'installation électrique, et il ne doit pas être connecté à un conducteur de protection (PE).
• Il est strictement interdit de connecter le conducteur de travail et de protection zéro dans la prise.
• Si deux dispositifs de protection sont installés dans le réseau électrique, la combinaison de conducteurs de travail nuls entraînera un courant de fuite supplémentaire et, par conséquent, le fonctionnement des deux.
• Si de nombreux différentiels sont installés dans le panneau électrique, il convient de revérifier le schéma de connexion afin qu'il n'y ait pas de connexion du fil de phase et du zéro de travail de différents dispositifs de protection.

Seul un disjoncteur différentiel correctement sélectionné et sa connexion correcte protégeront une personne en cas d'accident des effets dangereux du courant électrique.
