Câblage caché sous plâtre
Lors de la décoration de pièces avec des murs en béton, en béton cellulaire, en brique ou en gypse avec divers mélanges de construction, le câblage caché est d'abord tiré dans des rainures-stroboscopes, qui sont spécialement perforés, puis recouverts d'une couche de plâtre humide. Les câbles et les fils à double isolation sont plus faciles à poser dans les stroboscopes sans appliquer de protection supplémentaire. Un inconvénient important de cette méthode est que les fils ne peuvent pas être remplacés à l'avenir sans avoir recours à la violation de l'intégrité du mur. Le câblage électrique, qui est réalisé dans des canaux de câbles et des tuyaux en matériaux résistants à la combustion, ne présente pas un tel inconvénient, mais cette méthode est plus laborieuse.
L'installation du câblage caché dans l'appartement commence par le balisage, immédiatement après la finition brute. Dans le même temps, l'emplacement des futurs interrupteurs, boîtes de jonction (le cas échéant), prises et lignes le long desquelles le déclenchement sera effectué est marqué sur les murs ou les plafonds. De plus, pour monter les boîtiers de prises, vous devez percer des évidements. Les boîtiers de prises sont installés dans un évidement préalablement partiellement rempli d'un mélange de construction à base de gypse, affleurant à la surface du mur. La prochaine étape nécessaire, qui aidera à faire du câblage caché sous le plâtre, consiste à atteindre la largeur et la profondeur requises des lignes précédemment marquées.
Poursuite du mur à faire soi-même pour le câblage
Idéalement, la largeur du stroboscope doit correspondre à la largeur du câble posé. Ensuite, le câble "tient" immédiatement fermement dans le stroboscope, alors qu'il ne se gonfle pas et ne tombe pas. Pour poser un seul câble plat à trois conducteurs VVG, qui a une section de conducteur allant jusqu'à 4 mm2, il y a généralement suffisamment de stroboscope, de 0,7 à 1 cm de profondeur.Il est interdit de stroboscoper les murs porteurs en béton. Par conséquent, pour réaliser de telles communications, il est nécessaire d'avoir une épaisseur suffisante de la couche de plâtre lors des gros travaux.
Pour installer les boîtiers de prises, vous devez percer le mur avec un perforateur à l'aide d'une buse spéciale - la «couronne».
Pour percer des murs en béton, il est préférable d'utiliser une perceuse à percussion avec une puissance accrue, c'est-à-dire. plus de 1000 W, cependant, sans un tel équipement professionnel, un perforateur domestique ordinaire peut également être utilisé à de telles fins. Dans ce cas, vous devrez alternativement changer d'outil. La couronne est utilisée en premier. Après avoir approfondi la couronne de 2 à 3 mm de la surface du béton (la puissance maximale d'un perforateur utilisé dans la vie quotidienne n'est généralement pas suffisante), elle est remplacée par une perceuse d'un diamètre de 6 mm.
Avec ce foret, plusieurs trous sont percés sur toute la longueur de la rainure obtenue grâce à l'utilisation du foret. La distance entre ces trous doit être aussi petite que possible, enfermant complètement le cercle. La profondeur de forage avec une perceuse est de 2 à 3 cm, après quoi une couronne est à nouveau installée, ce qui peut déjà aller plus loin. Ainsi, le processus est répété jusqu'à ce que la profondeur requise pour l'installation de la douille soit atteinte.Ensuite, à l'aide d'un perforateur, le béton est cassé au centre et une boîte à douilles est montée dans le trou résultant.
Souvent, le processus de forage est compliqué par la présence d'armatures en acier dans le béton sur le site de forage. Ainsi, il est préférable de pré-sonder la zone qui sera forée à l'aide d'un détecteur de métaux portable.
S'il est prévu d'effectuer le câblage dans les canaux de câbles et les tuyaux à l'avenir, la prochaine étape sera leur installation dans des stroboscopes déjà fendus vers les prises montées. Ensuite, les câbles et les fils sont posés. Ces fils et câbles sont tirés dans des canaux de câbles et des tuyaux avec du fil d'acier flexible. Lors de l'exécution d'un câblage électrique sans tuyaux ni canaux de câbles, les fils et les câbles peuvent être fixés directement dans le stroboscope avec de l'albâtre (plâtre pur). Les extrémités des fils qui correspondent aux prises y sont rentrées et l'excédent est coupé à une longueur de 10 à 15 cm.La poursuite des murs pour le câblage est terminée, nous passons maintenant à l'étape suivante.
Installation de câblage caché sous plâtre

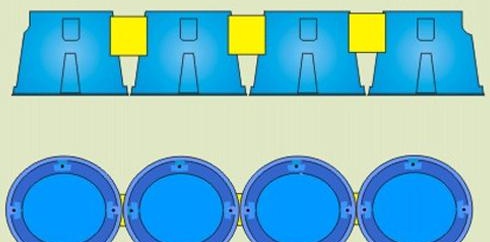

Les prises sont souvent montées sous un cadre en blocs. Cela vous permet de combiner dans une seule unité non seulement des prises électriques, mais également des prises TV, téléphone, Internet et même des interrupteurs. Cela vous permettra de les utiliser facilement, d'économiser de l'espace et de gagner en esthétique. Pour monter un tel bloc, des verrous spéciaux sont nécessaires, à savoir des canaux de câble. Leur utilisation vous permet de combiner un groupe de boîtiers de prises comme suit.

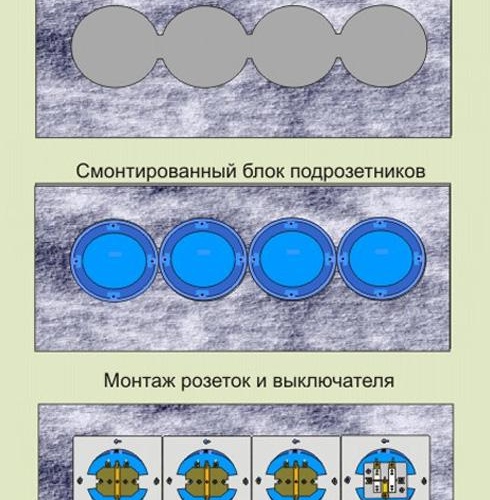

Ensuite, le groupe résultant est installé dans les évidements déjà préparés. Dans ce cas, les trous doivent être percés sur une rangée et presque étroitement (la distance entre les trous ne doit pas dépasser 1 mm) et les cloisons centrales doivent être soigneusement retirées.Cela contribue au fait que l'unité ne peut pas être démontée, mais installée dans son ensemble. Pendant l'installation et le raccordement, ainsi qu'après, les cadres métalliques des prises doivent être en contact suffisamment serré.
Les cadres et les couvertures sont installés au stade final des travaux de finition, lorsque le papier peint est collé ou que les murs sont peints. Avec un travail de qualité, les cadres et caches des prises jouxtent le mur de manière homogène, sans former de vides.
Pour installer un tableau à câblage affleurant, il est nécessaire de réaliser un évidement rectangulaire avec une profondeur, une largeur et une hauteur suffisantes. À l'aide de mortier de gypse, le corps du bouclier est fixé à la niche résultante. Ceci termine l'installation du câblage caché, nous passons à l'étape finale.
Sélection et installation du tableau
Cette étape est réalisée en fonction du nombre de groupes concernés. Ainsi, chaque groupe a sa propre machine (RCD), à laquelle ils sont connectés. En plus de l'automate unipolaire de sortie, il est nécessaire d'en avoir un commun, ainsi qu'un bipolaire d'introduction (circuit monophasé). Une phase est connectée à un pôle et le fil neutre du câble d'entrée est connecté à l'autre.

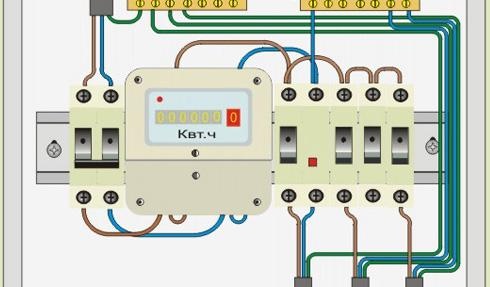

Un exemple de montage d'un standard pour trois groupes avec un secours.
Ayant un tableau commun sur le palier, qui comprend tous les appareils de mesure (compteurs électriques), vous pouvez vous connecter à un groupe de machines dont la puissance est allouée spécifiquement pour un appartement particulier.

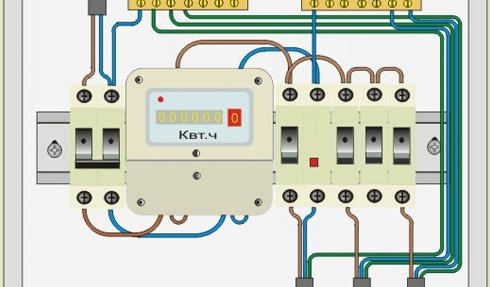

S'il devient nécessaire de mettre à la terre, la niche de mise à la terre (qui fait partie du blindage) est connectée au fil neutre de mise à la terre s'étendant du câble d'alimentation d'entrée - le système dit monophasé à trois fils.S'il n'y a pas un tel fil, mais qu'il y a un fil neutre en état de marche, il est alors possible de lui connecter le bus de terre à l'entrée de la machine d'introduction. Un bus commun zéro est également connecté à la sortie zéro de la machine d'introduction, qui à son tour fait partie du blindage.
La possibilité d'éteindre la machine d'introduction contribue à la sécurité du travail à l'intérieur du bouclier, par exemple, le remplacement des automates de sortie lorsqu'ils échouent. L'installation d'un dispositif de comptage (compteur électrique) est effectuée avant la machine de sortie, ainsi qu'après celle d'entrée. Ceci termine la sélection et l'installation d'un tableau commun.Vous savez maintenant comment vous pouvez installer un câblage électrique caché sous le plâtre, une poursuite murale à faire soi-même pour le câblage, et aussi installer et brancher la prise et basculez au bon endroit.
