Installation de spots dans des cloisons sèches

Spots, ce sont aussi des projecteurs - un dispositif idéal pour une installation dans des structures de plafond suspendu, surtout si ces dernières sont gainées de plaques de plâtre. En soi, la structure suspendue réduit déjà la hauteur du plafond dans la pièce, de sorte que l'installation de luminaires dans des cloisons sèches, qui sont installés au niveau de la surface suspendue, ne réduit pas davantage la hauteur, et les modèles à LED permettent une installation dans de petites les espaces.

Types de plafonniers

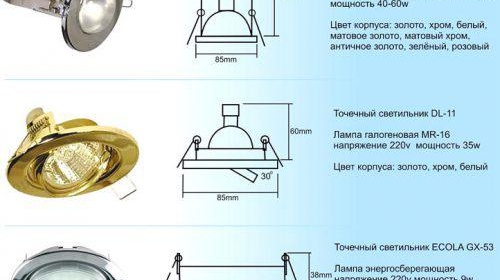

Les luminaires pour cloisons sèches sont de plusieurs variétés qui diffèrent les unes des autres par les types de lampes, la tension consommée et la méthode d'installation. Quant au dernier critère, il y a ici deux positions : embarqué et aérien.

• intégré - il s'agit d'appareils d'éclairage dont la partie technique est située entre la cloison sèche et la surface du plafond de base, et la partie décorative se trouve sous le plafond en plaques de plâtre;
• les frais généraux sont installés à la surface du plafond en plaques de plâtre, et la méthode de leur fixation n'est pratiquement pas différente de pose de lustre.

De plus, structurellement, les luminaires pour plafonds en plaques de plâtre diffèrent également par d'autres qualités:

• simple et bloc ;

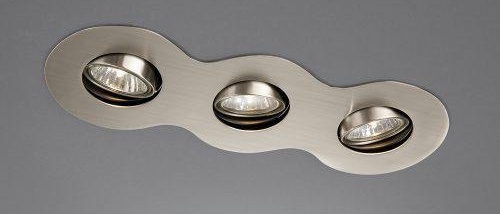

• pivotant et fixe.

En ce qui concerne les lampes, il convient de noter que dans ces sources lumineuses, il existe tous les types d'éléments d'éclairage :

• Lampes incandescentes;
• halogène;
• LED;
• économie d'énergie fluorescente.

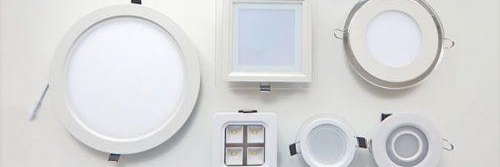

Selon la tension consommée, les lampes sont divisées principalement en deux groupes : 220, 24 et 12 V. L'installation de lampes dans une cloison sèche (halogène) pour 24 et 12 V nécessite la présence d'un transformateur abaisseur, qui est monté dans l'interceiling espace. Aujourd'hui de plus en plus populaire Lumières LED.

Exigences pour l'installation des luminaires

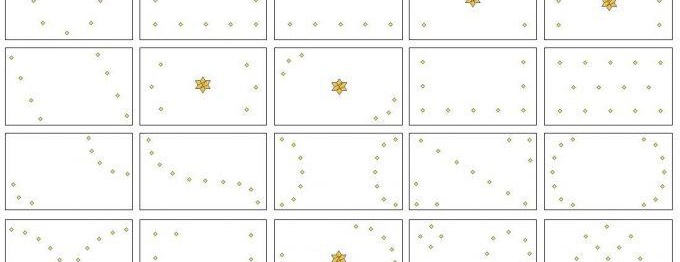

L'emplacement des plafonniers intégrés dans les cloisons sèches au plafond lui-même n'est limité par aucune règle ni exigence. Autrement dit, la configuration peut être très différente. Mais le plus souvent les appareils sont positionnés de manière à ce que l'éclairage de la pièce soit total ou partiel. Par conséquent, les concepteurs utilisent trois schémas :

1. Rangées perpendiculaires au mur sur lequel se trouve la fenêtre. Dans ce cas, la distance entre le mur et le premier appareil ne doit pas être inférieure à 60 cm et le pas d'installation des rangées est de 1 m.
2. Dans un motif en damier. Mêmes exigences ici.
3. L'installation de projecteurs dans les cloisons sèches est effectuée le long de la périphérie. C'est-à-dire que les sources lumineuses ponctuelles agissent dans ce cas comme un éclairage supplémentaire de l'espace. L'appareil principal ici est un lustre.

Les trois schémas sont assez simples, universels, mais, comme le montre la pratique, ils ne sont souvent pas utilisés aujourd'hui. Puisqu'il n'y a pas de restrictions dans la disposition des projecteurs, il existe un grand nombre de variations dans ce cas. Cela est particulièrement vrai pour les plafonds en plaques de plâtre construits sur deux niveaux.

Le processus d'installation des projecteurs

Tout d'abord, il est prévu selon quel schéma l'installation sera réalisée. Des artisans expérimentés dessinent un schéma sur papier, déterminent la distance entre les appareils et leur emplacement exact au plafond sur une échelle.Ensuite, annulez avec des croix les endroits du plafond où la lampe sera située, cela est nécessaire pour le plafond.

Vient ensuite le câblage (câbles).Cette étape doit être effectuée après avoir assemblé un cadre de profilés métalliques au plafond. Bien que certains artisans fassent d'abord le câblage, puis assemblent le cadre. Mais dans ce cas, il faudra d'abord déterminer les emplacements de montage des suspensions directes, en appliquant des marques sur la surface du plafond, en tenant compte de la distance entre les fixations. Car il peut arriver que le fil soit sous le point d'attache de la suspension. Et cela ne peut pas être fait.

Il y a une deuxième difficulté dans le câblage des plafonniers intégrés dans les cloisons sèches avant de monter le cadre. Les fils (câbles) devront être fixés au plafond de la base. Et cela représente un surcoût pour les fixations et le temps passé. Alors que la pose des fils le long du cadre assemblé est une simple fixation aux suspensions à l'aide d'une âme isolée du fil lui-même sous la forme d'une torsade.

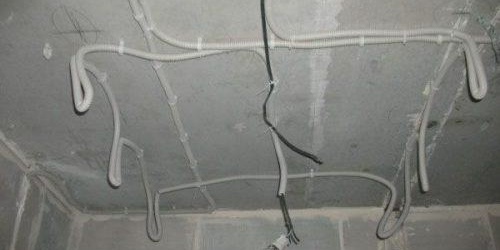

Dans tous les cas, les câbles doivent être posés en les faisant passer à travers un tuyau d'installation annelé. Il s'agit d'une protection supplémentaire qui augmente la durée de vie des fils.

Avant de commencer le câblage, il est nécessaire de marquer l'emplacement des lampes au plafond.

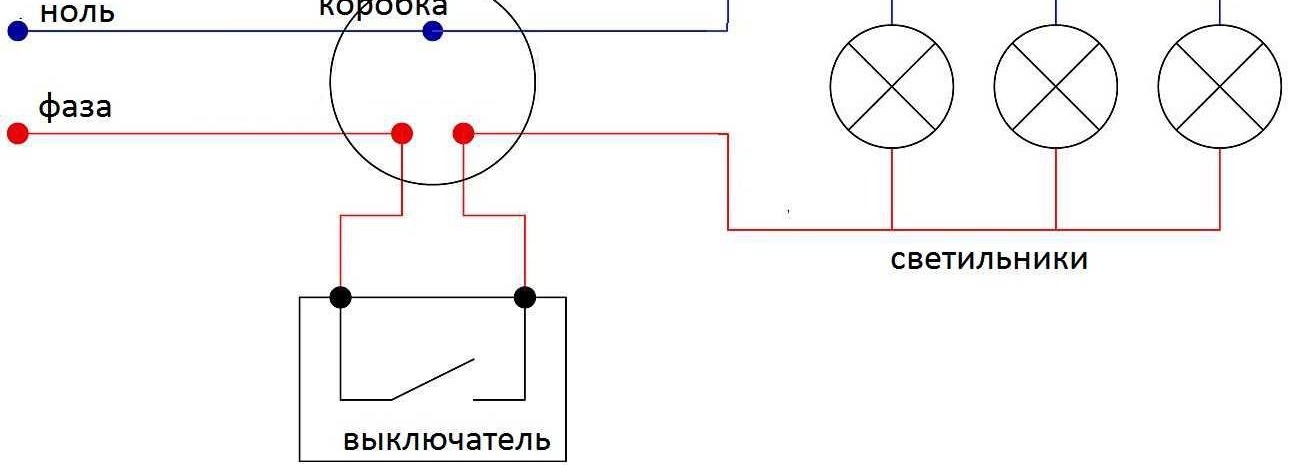

Le schéma de connexion peut être série ou parallèle. Dans ce dernier cas, il peut y avoir plusieurs sections parallèles, selon la façon dont les lampes sont allumées par groupes. Ceci est à la discrétion du client.

Quant au câble (le choix de sa section). Il n'est pas nécessaire de calculer ce paramètre en tenant compte de la consommation électrique. La meilleure option est une section de 1,5 mm² PVA. Il est préférable d'acheter un fil souple en cuivre. Découvrez le meilleur façons de connecter des fils toronnés.

Raccordement et installation des luminaires

Après le câblage, les plaques de plâtre sont installées sur le cadre construit. Là encore, maintenant sur le plafond en plaques de plâtre, les emplacements des luminaires sont indiqués. Ils doivent faire des trous pour la source de lumière.

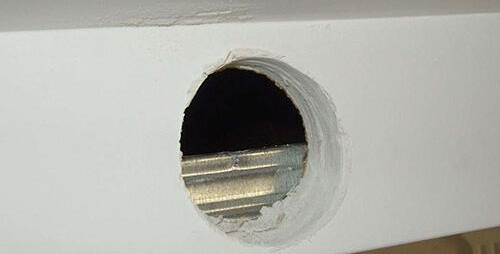

Veuillez noter que même au stade de la formation du schéma de distribution des lampes sur la surface du plafond, il faut strictement tenir compte du fait que le dispositif d'éclairage ne tombe pas sur l'élément de cadre métallique. Parce que dans ce cas, il n'est pas possible d'effectuer l'installation, le profilé métallique interférera simplement avec l'installation.

Il y a un point subtil ici - le diamètre des projecteurs pour cloisons sèches doit correspondre au diamètre du trou au plafond. Le fabricant doit indiquer le premier paramètre sur la boîte (emballage), mais il vaut mieux le vérifier.

Par conséquent, cette taille est appliquée au plafond en plaques de plâtre sur les sites d'installation des appareils. Pour cela, il est préférable d'utiliser une boussole. Maintenant, vous devez couper les trous selon les marques. Il existe plusieurs manières de procéder :

1. Le plus simple est de percer des trous avec une perceuse, sur laquelle une couronne est installée avec un diamètre égal au diamètre du cercle tracé au plafond.
2. Des trous traversants sont percés autour de la circonférence avec une petite perceuse par incréments de 1 à 1,5 cm, après quoi, un morceau de cloison sèche est simplement pressé vers l'intérieur. Certes, les bords du trou devront être modifiés avec un couteau bien aiguisé ou une scie sauteuse.
3. Vous pouvez utiliser une ballerine. Pour ce faire, la fraise est placée sous le rayon du trou.

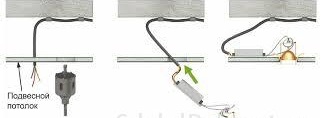

Il ne reste plus qu'à tirer les fils des trous coupés et à y connecter les lampes.

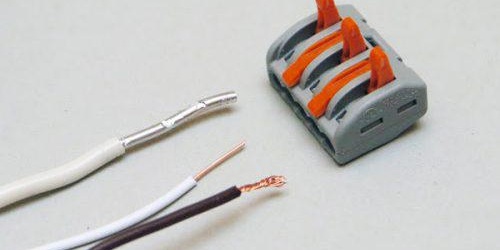

Il existe de nombreuses façons de se connecter, ou plutôt, des appareils avec lesquels la connexion est établie.Les plus simples, mais aussi les plus fiables, sont les borniers à vis de serrage ou les bornes WAGO modernes.

Les fils du luminaire doivent y être insérés d'un côté, en les serrant avec des vis, en alimentant le câblage de l'autre côté.

Il ne reste plus qu'à procéder à l'installation de luminaires dans le plafond en plaques de plâtre. La conception des appareils comporte des bandes de serrage spéciales (antennes), qui sont à ressort d'un côté.C'est-à-dire qu'à l'état libre, ils sont tournés vers l'extérieur, respectivement, ils dépassent de la partie technique de l'appareil. C'est-à-dire que l'expansion des antennes est supérieure au diamètre de coupe du trou sur le plafond en plaques de plâtre. Par conséquent, les bandes de montage doivent être pressées afin de les pousser dans le trou.

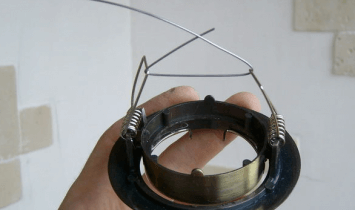

Parfois, ce n'est pas facile de le faire avec vos mains, car la cloison sèche elle-même interfère. Par conséquent, des artisans expérimentés le font - ils attachent les antennes avec du fil et, après avoir installé un projecteur dans une cloison sèche, ils le coupent avec des pinces coupantes ou des pinces. Les vrilles se redressent sous l'action des ressorts, reposent sur le côté extérieur du plafond, empêchant la lampe de tomber.

Certains modèles de luminaires encastrés pour plafonds en plaques de plâtre sont pliables. C'est-à-dire que la partie décorative est déconnectée de la partie technique. Par conséquent, la séquence des travaux d'installation ici est légèrement différente:

1. L'appareil est en cours de démontage.
2. La partie technique est installée dans un plafond en plaques de plâtre, c'est-à-dire dans un trou, de la même manière que dans le cas décrit ci-dessus.
3. L'appareil est connecté au câble d'alimentation, qui est tiré à travers la cartouche. Après cela, le fil est en retrait.
4. La partie décorative est rattachée à la partie technique.

Astuces utiles

Quelques recommandations qui aideront à éviter les erreurs dans le processus de choix et d'installation des projecteurs dans les cloisons sèches.

1. Les lampes à incandescence ne sont plus utilisées dans les appareils de ce type depuis longtemps. Entre autres types, il est nécessaire de prendre en compte le rapport entre le prix optimal et la consommation électrique minimale de l'électricité. À cet égard, les lampes à économie d'énergie sont les meilleures. Les LED consomment moins de courant, mais ces luminaires sont très chers. Il y a beaucoup de problèmes avec les halogènes - un transformateur est nécessaire, ils grillent souvent.
2. La connexion de la sortie de câble de la boucle principale aux lampes encastrées dans les cloisons sèches est réalisée par soudure. Il vaut mieux refuser la torsion. Des borniers de type écrou peuvent être utilisés.
3. Lors de la conduite d'un électricien, l'alimentation électrique générale de la maison ou de l'appartement doit être coupée.
4. Après le raccordement, mais avant d'installer les plafonniers encastrés dans les plaques de plâtre, il est nécessaire de vérifier leur état de fonctionnement. Il alimente simplement les appareils. Si l'un d'eux ne prend pas feu, vous devez en trouver la cause et y remédier.
5. Les modèles étanches à l'humidité sont montés dans des pièces humides.
6. La sélection des luminaires par puissance est choisie en tenant compte du fait que l'ensemble du système et le plafond ne surchauffent pas, idéalement ce sont des luminaires à LED

Conclusion

Avec la complexité apparente de l'installation de plafonniers intégrés dans des cloisons sèches, ce processus peut être maîtrisé même par un débutant. L'essentiel est de suivre strictement la séquence des opérations et d'aborder avec compétence le choix des luminaires et leur installation. De plus, regardez la sélection vidéo.
