Lors du processus d'installation du câblage électrique, en particulier dans les locaux résidentiels, il est nécessaire d'utiliser des technologies de connexion des fils et des câbles. Ce processus nécessite certaines compétences et connaissances. Après tout, une connexion incorrecte peut entraîner des processus irréversibles. Il peut y avoir une interruption de l'alimentation électrique générale, ainsi que des incendies. Le fait est qu'une connexion négligemment faite de fils toronnés peut provoquer un incendie, qui à son tour met en danger la vie et la santé des personnes. Les exigences relatives au câblage dans les bâtiments résidentiels sont prescrites dans les règles pour les installations électriques, abrégées en PUE. Le PUE permet l'utilisation de câblages électriques dans des locaux d'habitation réalisés uniquement avec des fils de cuivre. La connexion de fils toronnés et solides n'est autorisée que par sertissage, soudage, brasage ou à l'aide de sertissages. Dans les pinces, la connexion est réalisée mécaniquement, à l'aide de vis ou de boulons et de pinces.

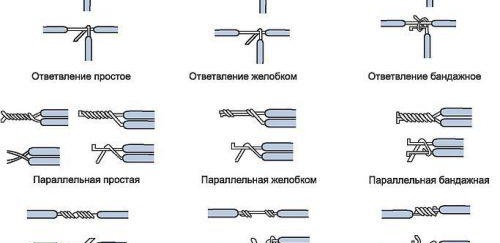

Diverses options de torsion
lien non professionnel. Il s'agit d'une torsion d'un fil toronné avec un seul conducteur. Ce type de connexion n'est pas prévu par les règles, et si une telle connexion de fils est découverte par le comité de sélection, l'installation ne sera tout simplement pas acceptée pour l'exploitation.
Le retordage d'un fil de cuivre toronné dans une boîte à vapeur est utilisé comme opération intermédiaire avant le brasage ou le soudage du joint, et un brasage ou un sertissage est nécessaire.
Cependant, la torsion est toujours utilisée, et ici, vous devez savoir comment la torsion correcte des fils toronnés est effectuée. Il est souvent utilisé dans les cas d'urgence lorsqu'il n'est pas possible d'établir une connexion professionnelle et que la durée de vie d'une telle connexion sera courte. Et pourtant, la torsion ne peut être utilisée temporairement que pour le câblage ouvert, de sorte que vous puissiez toujours inspecter la jonction.

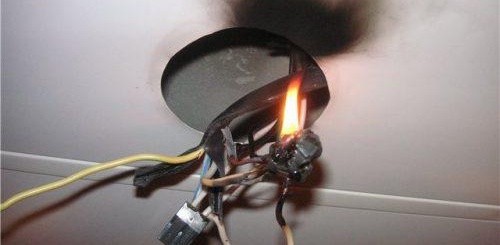

Pourquoi est-il impossible de connecter les fils avec une torsion? Le fait est que lors de la torsion, un contact non fiable est créé. Lorsque les courants de charge traversent la torsion, l'endroit de la torsion se réchauffe, ce qui augmente la résistance de contact à la jonction. Ceci, à son tour, contribue à encore plus de chauffage. Ainsi, à la jonction, la température monte à des valeurs dangereuses, ce qui peut provoquer un incendie. De plus, un contact rompu entraîne l'apparition d'une étincelle à l'endroit de la torsion, ce qui peut également provoquer un incendie. Par conséquent, afin d'obtenir un bon contact, il est recommandé de connecter des fils d'une section allant jusqu'à 4 mm par torsion.2. Détails sur la couleur marquage de fil.
Il existe plusieurs types de rebondissements. Lors de la torsion, il est nécessaire d'obtenir un bon contact électrique, ainsi que la création d'une résistance mécanique à la traction. Avant de procéder à la connexion des fils, ils doivent être préparés. La préparation du fil s'effectue dans l'ordre suivant :
- du fil, l'isolation est retirée à la jonction. L'isolation est retirée de manière à ne pas endommager l'âme du fil. Si une encoche apparaît sur le noyau du fil, il se peut qu'il se brise à cet endroit.
- la zone exposée du fil est dégraissée. Pour ce faire, il est essuyé avec un chiffon imbibé d'acétone ;
- pour créer un bon contact, la section sans graisse du fil est nettoyée avec du papier de verre pour un éclat métallique;
- après connexion, l'isolation du fil doit être restaurée. Pour ce faire, un ruban isolant ou un tube thermorétractable peut être utilisé.

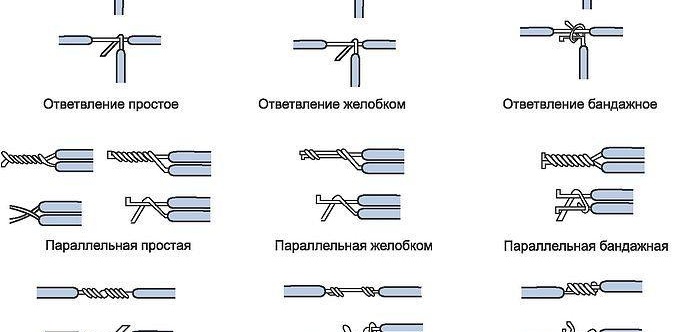

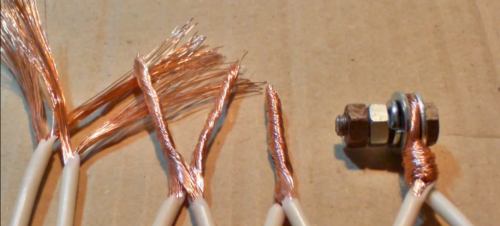

En pratique, plusieurs types de twists sont utilisés :
- torsion parallèle simple. C'est le type de connexion le plus simple et le plus courant. Avec une bonne torsion parallèle à la jonction, une bonne qualité de contact peut être obtenue, mais les efforts mécaniques pour rompre seront minimes. Une telle torsion peut être affaiblie en cas de vibration. Pour effectuer correctement une telle torsion, il est nécessaire que chaque fil s'enroule l'un autour de l'autre. Dans ce cas, il doit y avoir au moins trois tours ;
Torsion des deux fils habituels

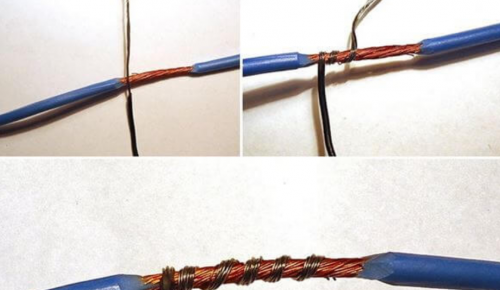

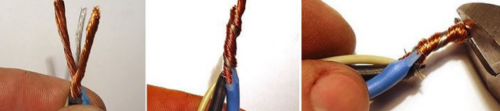

Torsion toronnée de trois fils - méthode de bobinage. Cette méthode est utilisée s'il est nécessaire de dériver le fil de la ligne principale. Pour ce faire, l'isolation du fil est retirée au niveau de la section de dérivation et le fil de dérivation est connecté à l'endroit nu par enroulement ;

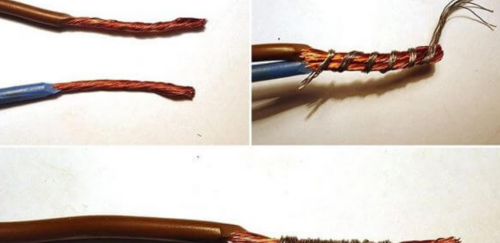

- torsion du bandage. Ce type de torsion est souvent utilisé lors de la connexion de deux fils solides ou plus. Avec la torsion du bandage, un conducteur supplémentaire est utilisé dans le même matériau que les âmes des fils. Tout d'abord, une simple torsion parallèle est effectuée, puis un bandage d'un conducteur supplémentaire est appliqué à cet endroit. Le bandage augmente la résistance mécanique à la traction au niveau de la jonction ;
- connexion de fils toronnés et solides. Ce type est le plus courant et le plus simple, un simple enroulement est d'abord effectué, puis serré;
- autres diverses options de connexion.
En détail, sur les méthodes de connexion des fils unipolaires https://topfix.tomathouse.com/nadezhnye-sposoby-connectioneniya-elektricheskix-provodov.html

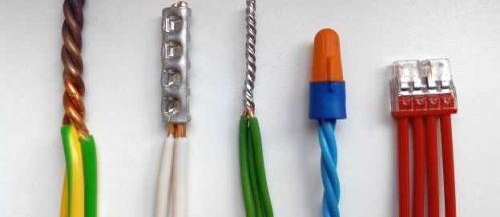

Connexion professionnelle
Envisagez différentes options pour une connexion fiable selon la technologie: soudure, sertissage, soudage et connexion terminale des fils. Vous refuserez les torsions peu fiables lors de l'installation de boîtiers dessoudés et d'autres connexions.

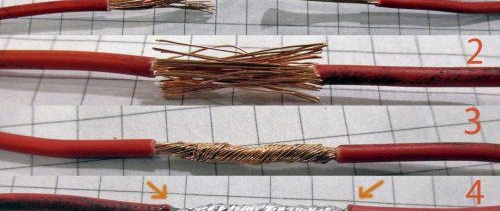

Fils à souder
La connexion de fils de cuivre toronnés et solides par soudure est l'une des méthodes fiables. Avec cette connexion, un bon contact électrique est créé et la jonction est mécaniquement résistante aux charges de traction. Cette méthode peut être utilisée pour : Épisser deux fils cassés, rallonger des fils, déplacer des prises ou des interrupteurs. Les fils connectés de cette manière peuvent être utilisés dans un câblage caché. Si la jonction est bien isolée, un tel fil n'est pas inférieur à une section solide.
La technologie d'une telle connexion est la suivante:
- la préparation des fils est effectuée dans le même ordre qu'avant le début du retordage;
- nettoyage à un éclat métallique des sections de fil ;
- revêtement de soudure des joints (étamage);
- les fils sont connectés par l'un des types de torsion;
- les fils torsadés sont soudés avec de la soudure;
- le lieu de soudure est traité avec une toile émeri. Il ne doit y avoir aucune bavure au point de soudure qui pourrait endommager l'isolation ;
- la jonction est soigneusement isolée.
Les fils ainsi connectés peuvent être placés sous le plâtre. Pour plus de fiabilité, la jonction doit être placée dans un tube en PVC.

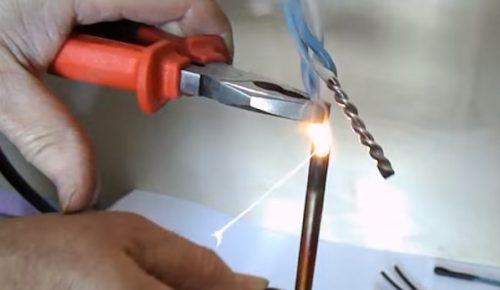

méthode de soudage
Le soudage appartient à la catégorie des connexions permanentes. Ce type est le plus fiable. C'est avec cette méthode que le site de connexion acquiert de la solidité. La résistance de contact et la résistance mécanique de la section de connexion ne sont pas différentes de celles d'un fil solide. Le soudage est effectué à la fois en courant continu et en courant alternatif.
Pour le soudage professionnel des fils, différents types de machines à souder sont utilisés, mais les dispositifs à courant inverseur sont les plus largement utilisés. Ces appareils sont mobiles, ils se transportent facilement sur l'épaule d'un électricien, ils sont de petite taille.
Les dispositifs onduleurs se distinguent par une large gamme de régulation du courant de fonctionnement. L'arc de soudage s'allume facilement même à de faibles courants de fonctionnement et reste stable pendant toute la durée de soudage.
En plus d'une machine à souder pour souder des fils de cuivre, il est également nécessaire d'avoir des électrodes en carbone recouvertes de cuivre.
La technologie de soudage consiste en plusieurs opérations simples. Tout d'abord, l'isolant est retiré du fil. Ensuite, selon la technologie décrite ci-dessus, les fils sont torsadés. Les fils torsadés sont alignés en coupant leurs extrémités. Afin de ne pas surchauffer les fils et leur isolation, il est nécessaire d'évacuer la chaleur pendant le processus de soudure. Pour cela, une pince spéciale est utilisée, qui est connectée à l'un des pôles de la machine à souder. Le soudage est effectué en touchant les extrémités des fils de l'électrode de travail, qui est maintenue dans un support de soudage connecté à l'autre pôle de la machine à souder.
Sertissage
Lors du sertissage, les fils sont placés dans des manchons de montage spéciaux, qui sont fabriqués dans le même matériau que les fils. Dans ce cas, du cuivre. Ensuite, les manchons sont comprimés avec un outil spécial. Lorsque le manchon est comprimé, les fils sont déformés.En se déformant, les fils sont étroitement comprimés les uns avec les autres. Avec une indentation locale, les fils sont déformés de telle sorte que leurs points individuels pénètrent mutuellement dans le corps. Ainsi, un contact électrique fiable est créé et la jonction devient mécaniquement résistante.Le sertissage connecte les fils qui sont placés dans les boîtes de jonction et les armoires électriques.

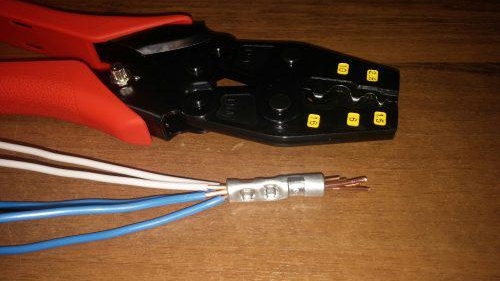

Pour effectuer le sertissage, des pinces de montage spéciales sont utilisées. Les pinces à sertir modèle PK-16 ont acquis une grande popularité pour connecter les fils lors de l'installation du câblage dans les locaux résidentiels. Pour connecter des fils de cuivre, des manchons de connexion en cuivre de type GM sont utilisés. Ils sont en cuivre et ont une couleur rouge.
Pour que la jonction n'entre pas en contact avec l'oxygène, elle est conservée avec de la vaseline technique spéciale. Ainsi, la jonction est isolée des effets néfastes de l'environnement. Les fils ne s'oxyderont pas et la connexion durera longtemps. Le point de raccordement peut également être scellé avec une gaine thermorétractable.
Connexion filetée
Ce type de connexion, la connexion de fils unipolaires et toronnés, appartient à la catégorie des connexions détachables. Pour cela, des borniers spéciaux sont utilisés, constitués de boîtiers et de dispositifs intégrés, conçus pour le serrage à vis du fil. Il est impératif qu'une connexion fiable communique ou étame le fil. Les plus largement utilisés sont lors de la connexion des consommateurs finaux. (lampes et lustres)

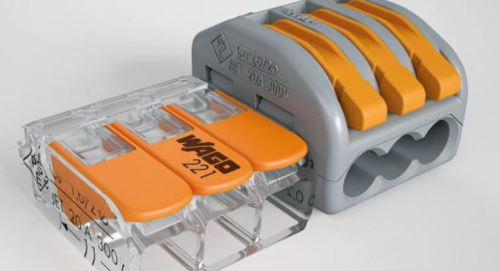

Bornier auto-serrant
Il est utilisé pour connecter des fils d'une section ne dépassant pas 2,5 mm2. Avec ce type de bornier, jusqu'à 8 fils peuvent être connectés simultanément. Ils sont utilisés pour connecter les fils dans les armoires électriques. Principalement utilisé pour l'éclairage. Dans le groupe de prises pour charges lourdes, utilisez des options de connexion plus fiables.

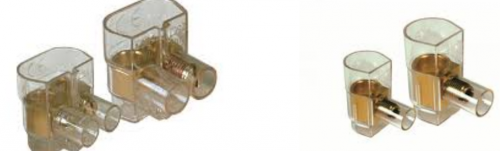

Bornes à vis
Ce type de borniers est l'un des appareils les plus populaires. Avec leur aide, seuls les fils de cuivre sont connectés.En raison de leurs petites dimensions, ils sont utilisés lors de la connexion de fils dans des boîtes de jonction.

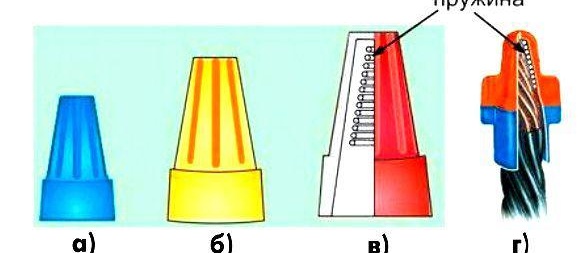

Clips isolants (EPI)
Ces pinces sont utilisées pour connecter des fils de petites sections jusqu'à 25 mm.2. La conception de la pince consiste en un boîtier en plastique. A l'intérieur du boîtier se trouve un ressort ayant la forme d'un cône. Pour connecter les fils, ils sont d'abord connectés par torsion dans un faisceau, puis une pince est vissée dessus. Les fils sont connectés en les tenant avec un ressort. La jonction ne nécessite pas d'isolation supplémentaire, car le corps du capuchon est en matériau isolant.
