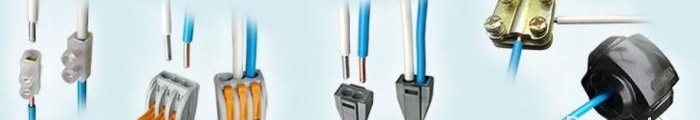

La connaissance des technologies modernes et des méthodes de travail avec les raccords électriques, est-ce vraiment nécessaire ? Oui, vous devez savoir comment connecter correctement les fils électriques.
Cela peut être utile lors de l'installation, de la pose de tout système d'alimentation électrique. Qu'il s'agisse d'un câblage grillé, d'un luminaire à remplacer ou d'un ensemble complet de nouveaux équipements. Une telle connaissance n'est peut-être pas nécessaire, mais il serait préférable de connaître toutes les manières courantes de connecter les fils électriques.

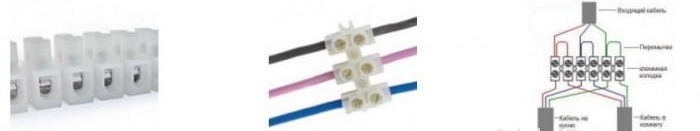

Application dans les circuits de bornier
Les borniers sont des produits électriques constitués d'un matériau non conducteur d'électricité, à l'intérieur duquel est inséré un manchon conducteur, qui a une paire de vis aux extrémités opposées. Ils servent à fixer le fil. Un excellent choix pour l'incarnation d'une manière moderne de connecter les fils.
Lors du choix d'une connexion filaire fiable, il est important de se rappeler que les borniers sont fabriqués avec différents trous, pour de nombreuses sections.
Cette méthode est presque toujours utilisée pour la connexion dans des boîtes de jonction de tout type, lors de l'installation, de l'installation de murs et d'autres appareils. Il conviendra pour installation de la plupart des appareils, interrupteurs et prises. Il est facile de monter le réseau à l'aide de tels raccords, il vous suffit d'insérer les extrémités nues dans les trous et, en utilisant une force modérée, de bien serrer les vis. Le fil lui-même ne doit pas être transféré. Après avoir compris comment connecter correctement les fils électriques à l'aide de bornes, il convient d'explorer d'autres méthodes tout aussi fiables.
Évaluation de la méthode terminale : Excellente qualité de montage. Leur prix est acceptable. Assez soigné et facile à installer. Une bonne occasion de connecter différents conducteurs, par exemple l'aluminium et le cuivre.
Parfois, les borniers eux-mêmes sont vendus avec une fabrication inadéquate, ce qui menace de les casser lors de l'installation. Possibilité de connecter au maximum deux câbles de même section dans une même prise. Assurez-vous de lire comment connecter les fils par couleur.
Les blocs ne sont pas recommandés pour connecter les chaînes en aluminium et les chaînes toronnées. Cela est dû à la grande fragilité des fils d'aluminium et à la grande flexibilité des conducteurs toronnés eux-mêmes. Mais dans l'ensemble une méthode décente.

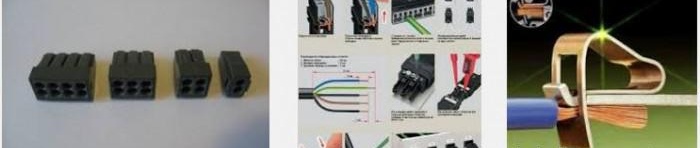

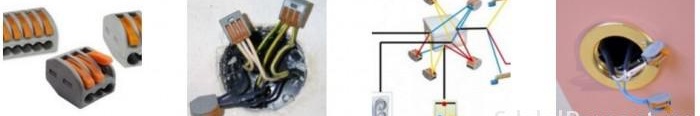

Bornes à ressort
L'installation rapide des réseaux électriques est parfois simplement nécessaire. Par exemple, pour effectuer un éclairage temporaire sur un balcon, une terrasse, un belvédère. Les bornes à ressort wago sont un excellent produit pour ce type de travail. Un moyen moderne et bien sûr fiable de connecter des fils. Bien qu'ils soient nouveaux sur le marché de l'équipement électrique, l'installation à l'aide de bornes à ressort est rapide et, surtout, pratique.
La principale différence entre l'utilisation des borniers vago eux-mêmes: il est plus pratique de connecter tous les fils des boîtiers électriques avec eux qu'avec une torsion. Ici, pour une installation de haute qualité, un mécanisme de serrage unique est utilisé, et non une simple vis.Les fabricants produisent des systèmes vago jetables et réutilisables.
- Dans la version habituelle, ce produit est utilisé pour une utilisation unique, il ne peut pas être restauré lors de travaux de réparation ultérieurs. Il est retiré et remplacé par un nouveau.
- Les bornes wago réutilisables sont un peu plus chères, mais avec leur aide, vous pouvez déconnecter les contacts assemblés plusieurs fois, recâblant le circuit en fonction de vos besoins. Cela accélère le processus de réparation ou de montage de réseaux permanents et temporaires.Un mécanisme simple de type levier présente l'avantage de pouvoir fixer soigneusement, mais qualitativement, n'importe quel fil sans l'endommager ni le transférer.
Avec l'aide de vago, la fixation est simple, vous devez dénuder l'isolant et insérer les noyaux nécessaires dans le trou de montage. Serrez avec un levier. Droit important calculer la charge sur les fils avec une calculatrice en ligne.
évaluation du système de serrage wago : Une possibilité unique de combiner n'importe quel conducteur, aluminium, cuivre et autres. Il existe une option pour connecter des câbles multiconducteurs en même temps (deux ou plus).
Les pinces universelles wago vous permettent de fixer n'importe quel conducteur multibrin fin sans l'endommager. Un autre avantage est la taille compacte des coussinets.
Excellente qualité et durabilité. Le bloc Vago possède un trou technologique qui donne accès à un tournevis avec un indicateur de tension. Le fonctionnement de n'importe quelle ligne électrique peut être vérifié à tout moment. Un inconvénient est peut-être le coût considérable des terminaux eux-mêmes. Mais ce type de connexion filaire est le plus moderne et le plus rapide.

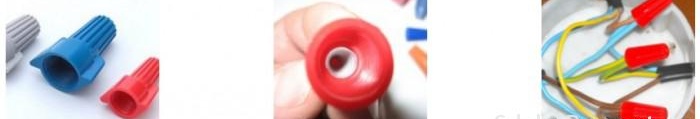

Isolation avec capuchons EPI
Déchiffrer le produit n'est pas difficile, en connectant des clips isolants (EPI). Ce sont des bouchons ordinaires en nylon ou en plastique avec un verrou interne.
Le type de connexion filaire le plus simple, il est réalisé après avoir torsadé les conducteurs eux-mêmes, vécus. Les capuchons sont souvent utilisés pour connecter les fils dans les boîtes de jonction, pour marquer les connexions dans la couleur souhaitée.
Évaluation de l'utilisation de tels produits: Coût relativement faible des EPI. L'utilisation de matériaux sûrs élimine l'inflammation du câblage électrique. Installation facile, mettez une torsion de fils et le tour est joué. Ces casquettes ont une large gamme de couleurs, ce qui est pratique. Bien sûr, si les fils ne sont pas marqués de couleur, les EPI colorés ont la capacité de déterminer, ou simplement de marquer, le zéro, la phase et les autres lignes électriques nécessaires.
Il y a aussi des inconvénients : Niveau de fixation insuffisant. Le type de fils toronnés ne peut être monté qu'après soudure.
Installation de réseaux à l'aide de manchons
Cette option prétend être la méthode de connexion la plus fiable. Tout sur les charges et la qualité des fils.
Les fils conducteurs sont insérés dans un tube spécial - un manchon, et sertis avec une certaine force. Il y en a un, mais. La section des fils ne doit pas dépasser la section des manchons à monter. Après avoir inséré et serti le clip, le manchon est soigneusement isolé avec une gaine thermorétractable ou à l'aide d'autres matériaux isolants.
Note globale. Un excellent moyen de connecter les fils en toute sécurité. La direction des conducteurs peut provenir de différents côtés du tube ou d'un seul côté. Les manches sont assez bon marché. Un bon moyen de connecter solidement les fils les uns aux autres.
Il y a aussi des inconvénients. Manchons à usage unique, ils ne sont pas pliables. Pour la production d'un tel travail, vous aurez besoin d'un outil: une pince à presser, qui sert également d'outil spécial. Ils enlèvent l'isolant.Ils ont un dispositif de sertissage dans leur arsenal et les travaux électriques prennent un peu plus de temps.
Fils à souder ou à souder
Cette méthode est fiable. Habituellement, cette méthode de connexion dans une boîte de jonction consiste d'abord à dénuder et à tordre les extrémités, après quoi elles sont plongées dans de la soudure chauffée. La connexion des fils d'aluminium à l'aluminium est de préférence réalisée par brasage. Ensuite, ils sont isolés avec un caloduc ou un ruban isolant.
Il est fortement déconseillé de refroidir immédiatement les fils soudés dans l'eau, les microfissures qui se produisent lors de ce type de refroidissement nuisent à la qualité de la connexion. Ils ne sont pas durables.
Évaluation de la méthode de soudage. Il donne des contacts de circuit solides et une excellente qualité, pas cher, c'est le plus fiable avec la manière de connecter les fils électriques dans un boitier soudé.
Désavantage technologique. Vous ne pouvez pas vous passer d'un fer à souder.La vitesse de travail n'est pas élevée. La connexion n'est naturellement pas détachable. Il s'ensuit que la soudure est effectuée dans des cas extrêmes, en utilisant des méthodes de connexion plus modernes. Parmi les maîtres, il n'est plus populaire depuis longtemps, car cela prend plus de temps.
Il existe également une méthode rare de connexion des fils électriques, par soudage. Le processus est similaire, mais nécessite l'utilisation d'une machine à souder spéciale, bien sûr, et certaines compétences.

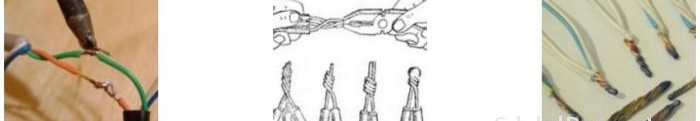

Méthode de torsion de contact

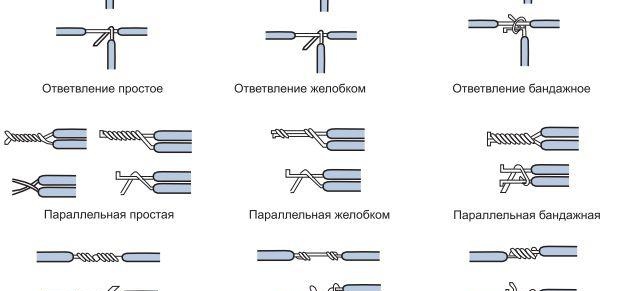

Ce n'est pas une méthode nouvelle, pourrait-on dire "grand-père", elle consiste en une torsion en spirale des noyaux entre eux. L'essence de tout travail consiste à tordre les conducteurs dénudés à l'aide d'une pince et à recouvrir le lieu de torsion d'isolant. Voici peut-être toutes les manières de tordre les fils.
Évaluation de cette méthode de connexion. Grande vitesse de tous les travaux d'installation. Le coût est minime.
Défaut. Il est interdit de relier entre eux des torsades de composition différente, des fils de cuivre et d'aluminium., l'oxydation est inévitable. Selon le cadre réglementaire, la torsion des fils dans une boîte de jonction n'est pas recommandée pour une utilisation dans des pièces avec des matériaux combustibles, une humidité élevée, des sous-sols, ainsi que dans toute maison construite en bois. En savoir plus sur la torsion fils électriques. Je recommande vivement de regarder une vidéo sur ce qui est mieux de tordre ou de borniers Vago.

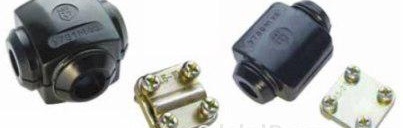

Dispositif de serrage pour fils "noyer"
Un tel dispositif est simplement un serre-câble avec deux plaques à l'intérieur et plusieurs vis de serrage, généralement dans les coins. Il suffit de fixer le fil à la plaque elle-même. Après cela, mettez une coquille de carbolite sur le dessus.
Classe.Une excellente option pour connecter n'importe quel appareil électrique fils dans la boîte de jonction, grande et moyenne taille. Certainement, ces types de produits sont assez confortables et ont un haut degré de protection. Il permet de connecter rapidement un fil à un rail à section épaisse sans le casser.
Défauts. Les dimensions permettent une installation uniquement dans des boîtes de jonction spacieuses, des écrans. Au fil du temps, les vis se desserrent.
Conseil : lors du choix des raccords et de la méthode, n'oubliez pas ce qui suit :
- Il est nécessaire de travailler uniquement avec un outil isolé, utilisez un équipement de protection.
- Assurez-vous d'afficher un panneau d'avertissement sur le panneau d'arrêt ou le compteur, "ne pas allumer".
- Branchez les appareils électriques conformément aux instructions ci-jointes.
Après avoir examiné les principaux types de connexions filaires, vous pouvez facilement choisir la bonne option. Et ayant un outil simple et un schéma à portée de main, vous pouvez le monter vous-même.En détails comment installer un panneau électrique à droite.
