Comment trouver le câblage caché dans le mur

Tout le monde utilise des appareils électroménagers, même ceux qui sont éloignés de l'électricité. Et lorsque les lumières s'éteignent soudainement à la maison, il semble que la vie s'est arrêtée, car vous êtes privé des conditions d'existence habituelles. C'est pourquoi, dans de telles situations, il est bon que chacun de nous sache trouver un fil électrique dans le mur, d'autant plus qu'il n'est pas du tout nécessaire de recourir aux services d'un électricien pour cela. Même s'il n'y a pas d'appareil spécial à la maison pour déterminer le câblage dans le mur, il existe des méthodes pour le faire sans aucun appareil.

Le plus souvent, l'autodétermination du câblage doit être utilisée dans les cas suivants :

1. Lors de l'installation d'un interrupteur ou de prises de courant, pour percer un mur ou enfoncer un clou, il n'y a aucune crainte d'électrocution.
2. Lorsqu'un court-circuit se produit, ce qui est dangereux, car il peut provoquer des incendies, et, par conséquent, il est nécessaire de trouver très rapidement où le câblage s'est rompu.
3. Lors de la réparation ou du réaménagement de l'appartement. Lors de la démolition ou de l'érection de cloisons, ainsi que lors du changement d'emplacement de la porte. Dans ce cas, il est souhaitable de savoir trouver le câblage dans le mur sans appareil, cela évitera d'abîmer le câble électrique.
4. Lorsque vous emménagez dans un appartement acheté.Pour déterminer l'emplacement des communications électriques existantes, s'il n'y a pas de documents avec des plans pour leur placement.

Recherche de câblage

Le dispositif le plus simple est un tournevis indicateur. Beaucoup l'ont à la maison, et si ce n'est pas le cas, vous pouvez l'emprunter à vos voisins. Bien que l'indicateur soit assez peu coûteux, il est très faible. Il est impossible de déterminer l'emplacement exact des fils même s'ils sont détectés avec succès, l'indicateur indiquera une zone dangereuse de 30 cm Il ne sera pas possible de trouver un fil non alimenté à l'aide d'un tournevis indicateur.

Le dispositif de signalisation E-121, communément surnommé le "pic", est utilisé par de nombreux électriciens. Il est si facile à manipuler que même un amateur absolu peut le gérer. Cependant, cet appareil peut déterminer non seulement l'emplacement des fils, mais également l'endroit où la rafale s'est produite. La profondeur de son action atteint 7 cm, ce qui est bien suffisant pour détecter une ruée vers une veine derrière un revêtement en plaques de plâtre. En termes de prix et de qualité, le "pic" peut être qualifié de meilleur appareil domestique pour la recherche de câblage caché.

Le dispositif de signalisation MS fabriqué en Chine a de nombreuses modifications, mais le modèle MS-18 est le plus demandé. Une caractéristique du détecteur de câblage chinois est sa grande sensibilité à tous les métaux, de sorte qu'il réagit de la même manière à un noyau conducteur, aux clous et même au renforcement des dalles des maisons à panneaux. Mais si vous vous y habituez, vous pouvez trouver une différence dans la force du signal. Lors du choix d'un modèle de dispositif de signalisation MS, il convient de considérer qu'ils ne réagiront pas à un câble en feuille. Parmi les électriciens, ces testeurs ne sont pas populaires, mais pour la maison, c'est une option tout à fait acceptable, surtout compte tenu de leur faible prix.

Appareils professionnels de recherche de câblage électrique

En vente, vous pouvez trouver des testeurs GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, fabriqués par des fabricants européens. Ils sont généralement utilisés pour détecter caché sous la finition et analyser son état par des électriciens professionnels. De leurs homologues chinois, ils diffèrent par la qualité de fabrication, la compacité et la beauté du design.Leur principe de fonctionnement est à peu près le même, mais le coût est assez élevé, surtout si vous achetez pour un usage unique.

Table phréatique des prix des appareils considérés

Méthodes à l'ancienne pour trouver des fils dans le mur

Le prix élevé des appareils spéciaux est l'une des raisons pour lesquelles les artisans à domicile s'intéressent à la façon de trouver un fil dans un mur sans appareil et préfèrent souvent les méthodes éprouvées de grand-père pour résoudre ce problème plus d'une fois. Après tout, autrefois, lorsque le câblage était trouvé dans le mur, ils se privaient d'appareils, trouvant des réseaux électriques sous le plâtre et le papier peint en utilisant des méthodes sûres.

Il existe plusieurs façons de trouver un câblage caché dans le mur sans moyens techniques spéciaux, et chacune d'elles peut fournir un degré de précision différent.

1. Détermination visuelle de l'emplacement de l'itinéraire. Cette méthode convient aux murs de briques et de béton recouverts de papier peint, qui sont enlevés lors des réparations, ce qui permet de trouver facilement un stroboscope là où les fils sont généralement posés. Étant donné que l'intégrité de la surface est violée pendant le déclenchement, et même après l'encastrement, l'endroit où il a été effectué reste perceptible. Si le mur est enduit ou recouvert de mastic pour papier peint, il n'est pas possible de détecter visuellement un fil électrique dans le mur.
2. Avec une radio ou un récepteur.Les maîtres conseillent cette méthode aux amateurs qui s'intéressent à la façon de déterminer où passe le câblage dans le mur. De plus, à cet effet, le récepteur le plus courant accordé sur la fréquence des ondes moyennes fera l'affaire. Pour une musique agréable, il doit être conduit le long du mur, en surveillant l'apparition de craquements.
3. Un microphone connecté à la radio peut devenir une alternative au récepteur. Vous devez travailler avec, comme avec un récepteur radio, l'apparition de bruit et de grésillement signifiera la détection d'un câblage caché.

Il ne faut pas oublier qu'en utilisant une radio ou un microphone, vous pouvez déterminer l'emplacement du câblage dans le mur avec une erreur de 15 à 20 cm.Par conséquent, lors de l'utilisation de ces appareils, il est préférable de faire un petit retrait pour éviter l'électricité choc et un tel filet de sécurité ne sera pas superflu.

Essayons la logique

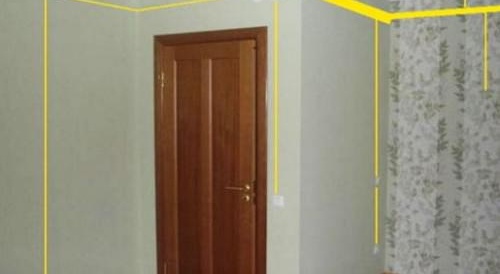

Si le câblage a été effectué par un électricien professionnel, tous les conducteurs dans la cavité des structures enveloppantes ont été posés parallèlement au plafond ou perpendiculairement au sol, et tous les virages ont été effectués à angle droit.

Sur cette base, nous pouvons supposer ce qui suit :

1. À partir de la prise ou de l'interrupteur, le fil monte tout droit et plus loin sous le plafond se tourne vers la boîte de jonction, par conséquent, cela ne vaut pas la peine d'enfoncer un clou à cet endroit.
2. En règle générale, la ligne est retirée à 10–15 cm du plafond et à 10 cm des plinthes.
3. Vous pouvez visualiser visuellement le schéma de pose des câbles à l'aide de points électriques précédemment installés et le dessiner sur papier.

Il faut garder à l'esprit qu'une telle représentation visuelle ne peut pas être qualifiée de sûre. Le schéma de pose des câbles doit être vérifié au moins à l'aide d'une radio, mais mieux avec des appareils spéciaux.

Causes de câblage cassé

Une coupure dans le câblage peut survenir à tout moment, mais le plus souvent, cela se produit lorsque les conducteurs électriques sont sous tension. La cause des dommages au câble peut être un produit de mauvaise qualité, un câblage incorrect et bien plus encore. À l'endroit où il y a des dommages, le fil est constamment chauffé et peut se rompre lorsque la tension augmente. De plus, une rupture de câble peut se produire en raison d'un impact mécanique externe sur celui-ci, lors de l'enfoncement de clous ou du perçage de trous. La surcharge du réseau entraîne également une rupture de câble.

Comment trouver un fil cassé dans le mur

Si les appareils antérieurs ne permettaient de détecter que des fils ou des objets métalliques, les appareils électroniques modernes aident à déterminer la rupture du câblage caché. Par exemple, avec un indicateur sans contact de câblage caché, vous pouvez trouver l'endroit où le conducteur de phase se casse. L'indicateur doit être déplacé le long du noyau conducteur et il signalera à l'endroit de sa rupture.Habituellement, lorsqu'une rupture de fil est détectée, le signal sonore s'arrête.

Si vous savez comment trouver où se trouve le câblage dans le mur, vous pouvez choisir l'option de recherche appropriée en fonction de vos capacités.
