Répartition du câblage électrique en groupes dans la brosse

Chaque appartement, maison de campagne ou chalet moderne dispose d'appareils électroménagers et d'équipements d'ingénierie qui consomment une grande quantité d'électricité. Dans la science des phénomènes électriques, l'utilisation de l'électricité à des fins pratiques, il est d'usage d'appeler de tels consommateurs des charges. Une division compétente en groupes de câblage électrique dans un appartement avec une tension d'entrée de 380 ou 220 volts contribuera à augmenter la commodité d'exploitation du réseau électrique.

Division du câblage électrique en groupes

En raison de l'utilisation dans le logement d'un grand nombre d'appareils électriques tels que des machines à laver, des climatiseurs, des chaudières, divers équipements audio et vidéo, la charge sur le câblage électrique moderne a augmenté. La cuisine occupe la première place dans la maison en termes de concentration d'appareils électroménagers - une cuisinière électrique, un réfrigérateur, un four à micro-ondes, un lave-vaisselle, un bain-marie, une bouilloire électrique et de nombreux équipements supplémentaires qui consomment une grande quantité de électricité.

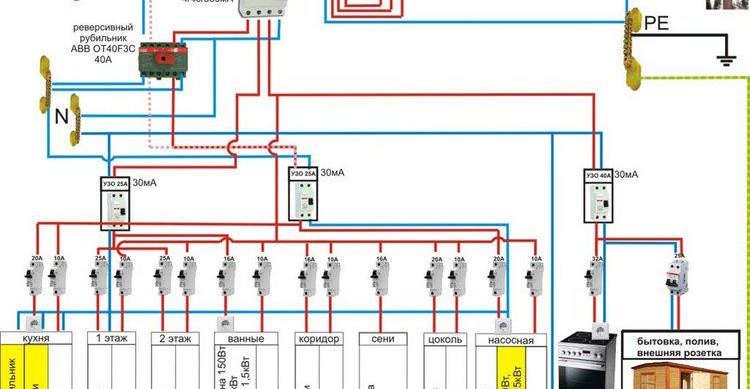

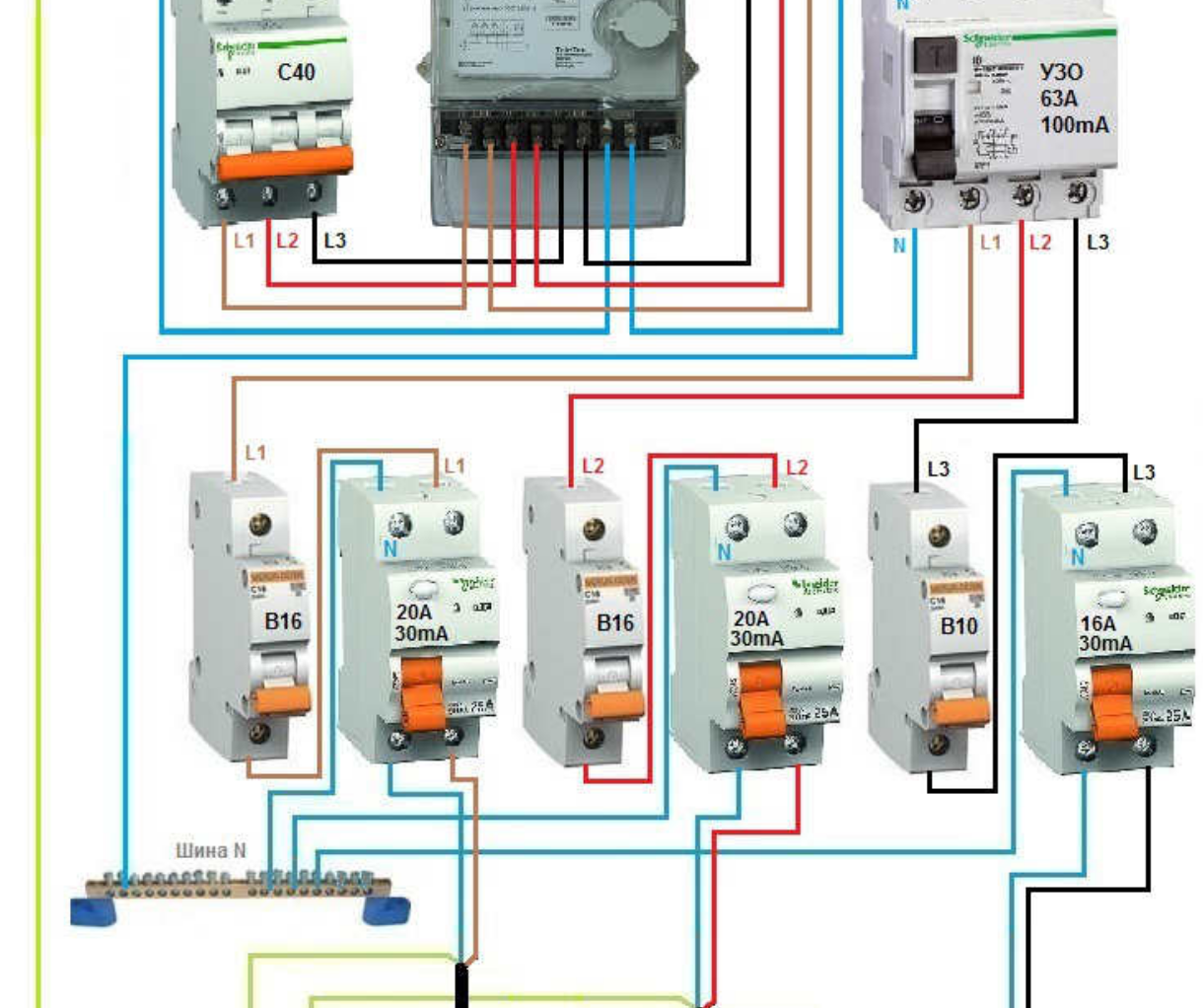

Par exemple, une entrée triphasée (380 V) et afin d'éviter toute surcharge, toutes les phases doivent être uniformément réparties. Sinon, la tension sur les fils de phase différera les unes des autres vers le haut ou vers le bas. Dans le cas d'une alimentation monophasée égale à 220 V, des chutes de tension dans la plage de 150 à 280 V peuvent endommager les appareils électriques.

De plus, avec de tels travaux, il y a une augmentation de la consommation d'électricité pour les équipements qui ne sont pas protégés contre les surtensions du réseau. Par conséquent, il est très important de répartir correctement les charges en phases.

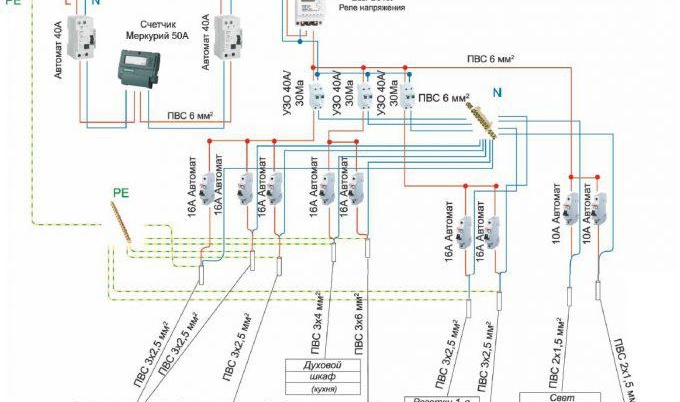

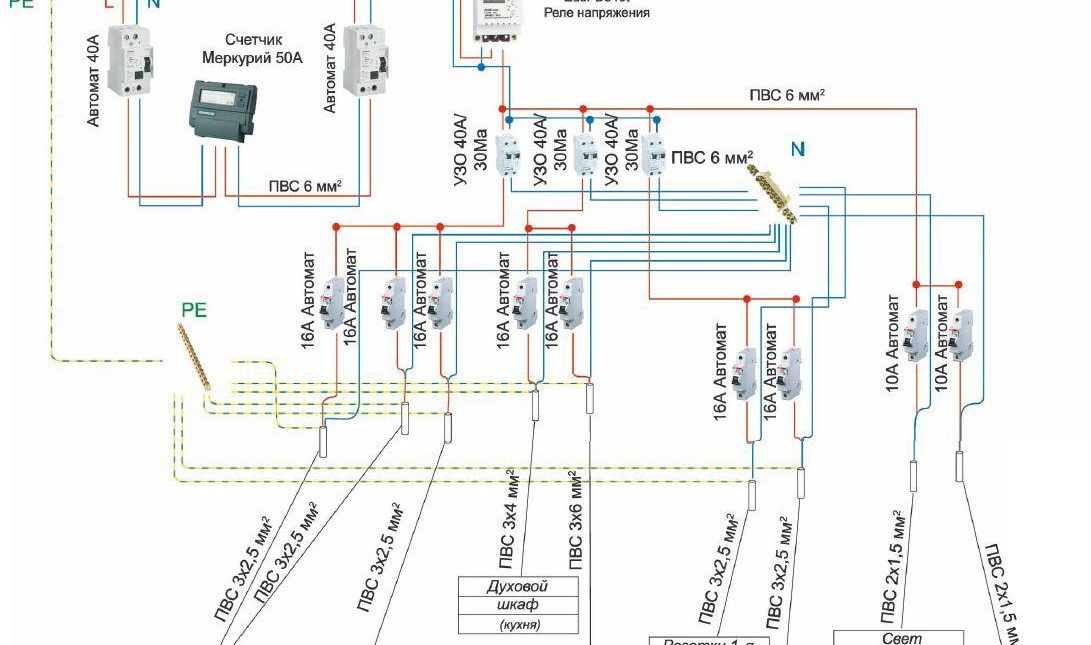

Pour répartir la charge et assurer la protection et la sécurité pendant le fonctionnement, le câblage est divisé en groupes. Cette méthode vous permettra de contrôler séparément l'alimentation en courant d'appareils individuels ou d'un ensemble de consommateurs électriques. Cette méthode est pratique lors des travaux de réparation, car vous pouvez éteindre le groupe d'alimentation souhaité. Dans diverses situations d'urgence - les voisins ont été inondés, un clou a été enfoncé sans succès dans le mur, ce qui a endommagé le câblage. En éteignant l'unité d'urgence, vous pouvez continuer à utiliser le reste des lignes.

Recommandations de séparation :

• Les gros appareils électroménagers, qui agissent comme de puissants consommateurs d'énergie, sont installés séparément avec l'installation d'un disjoncteur dans le boîtier de distribution. Ces équipements sont une cuisinière électrique, un four électrique, une bouilloire électrique, un chauffe-eau, un climatiseur, une machine à laver.
• Un groupe de prises, chaque pièce - un salon, une chambre, une pépinière, un bureau - est recommandé de faire des blocs individuels.
• La cuisine est une partie très fréquentée de toute maison, où les prises doivent également être séparées.
• Le système d'éclairage est réalisé en bloc individuel, si possible, il est préférable de faire l'éclairage de chaque pièce séparément.
• L'unité sanitaire, qui est incluse dans le point des locaux les plus dangereux selon le système de sécurité électrique, où il y a une humidité élevée, doit également être réalisée par un groupe séparé.

Avant de commencer à diviser le câblage en groupes, vous devez établir un plan de la pièce avec des emplacements marqués pour les prises et les appareils électroménagers puissants, les lampes et les interrupteurs. En sachant à l'avance quels points de connexion électrique seront concernés, vous pouvez éviter d'autres modifications de câblage.

L'ensemble des prises et luminaires est calculé à partir de la charge électrique de cette rangée. Dans le cas où la puissance de toutes les unités connectées dépasse la limite autorisée pour ce système, le bloc est divisé en deux ou, si nécessaire, plusieurs lignes.

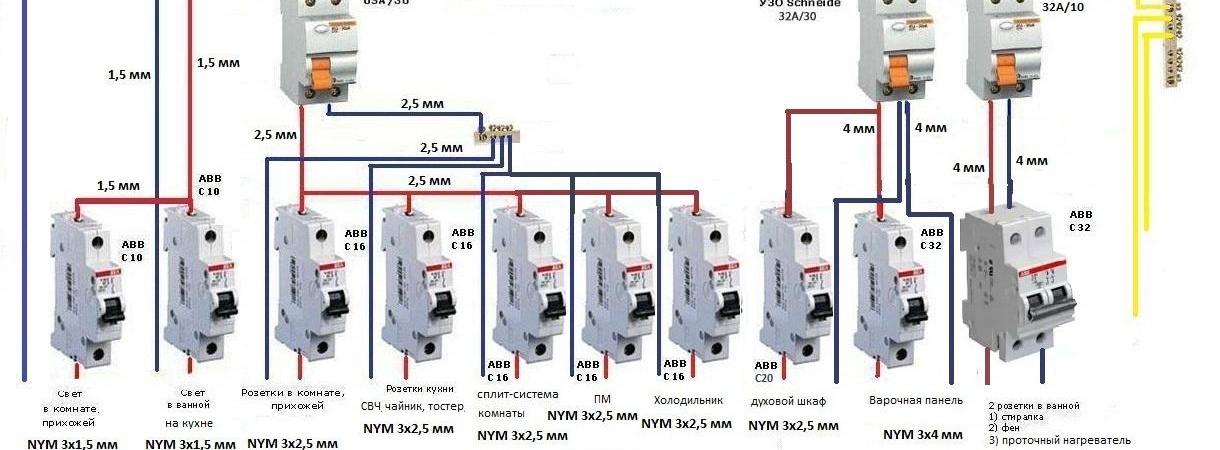

Dans les pièces très humides, une protection contre les fuites de courant différentiel de 10 mA est installée. Les dispositifs les plus appropriés pour l'installation sont un disjoncteur en combinaison avec DDR ou un dispositif de protection complexe qui remplit les fonctions de protection de deux dispositifs. Permet de protéger le circuit alimenté contre les surcharges, les courants de court-circuit telles les combinaisons de câbles avec des machines automatiques :

1. Pour les autres lignes, un système de protection différentielle est installé pour un courant de fuite de 30 mA.
2. L'éclairage est réalisé par un câble de section 3x1,5 mm2, protection automatique 10 A.
3. Les prises sont mieux faites avec un câble 3x2,5 mm2 et une protection par disjoncteur de 16 ampères.
4. Consommateurs d'une puissance supérieure à 3,5 kW - fours électriques, cuisinières électriques doivent être raccordés directement au câble électrique avec l'installation d'un interrupteur automatique du calibre requis.

calculateur en ligne, calculer la section du fil.

Choisissez les disjoncteurs et la section, les fils d'alimentation doivent être dans une phase plus chargée. Une répartition inégale de la charge de phase et des asymétries non prises en compte dans la répartition de la charge de courant entraînent de graves erreurs dans la sélection des sections de fil, ce qui entraîne une surcharge du système électrique - surchauffe, panne, risque d'inflammation. Lors de l'achat d'un câble électrique, il est recommandé de choisir des fils avec des indicateurs de sécurité incendie.

en détail, à propos de l'installation du bouclier de l'appartement.

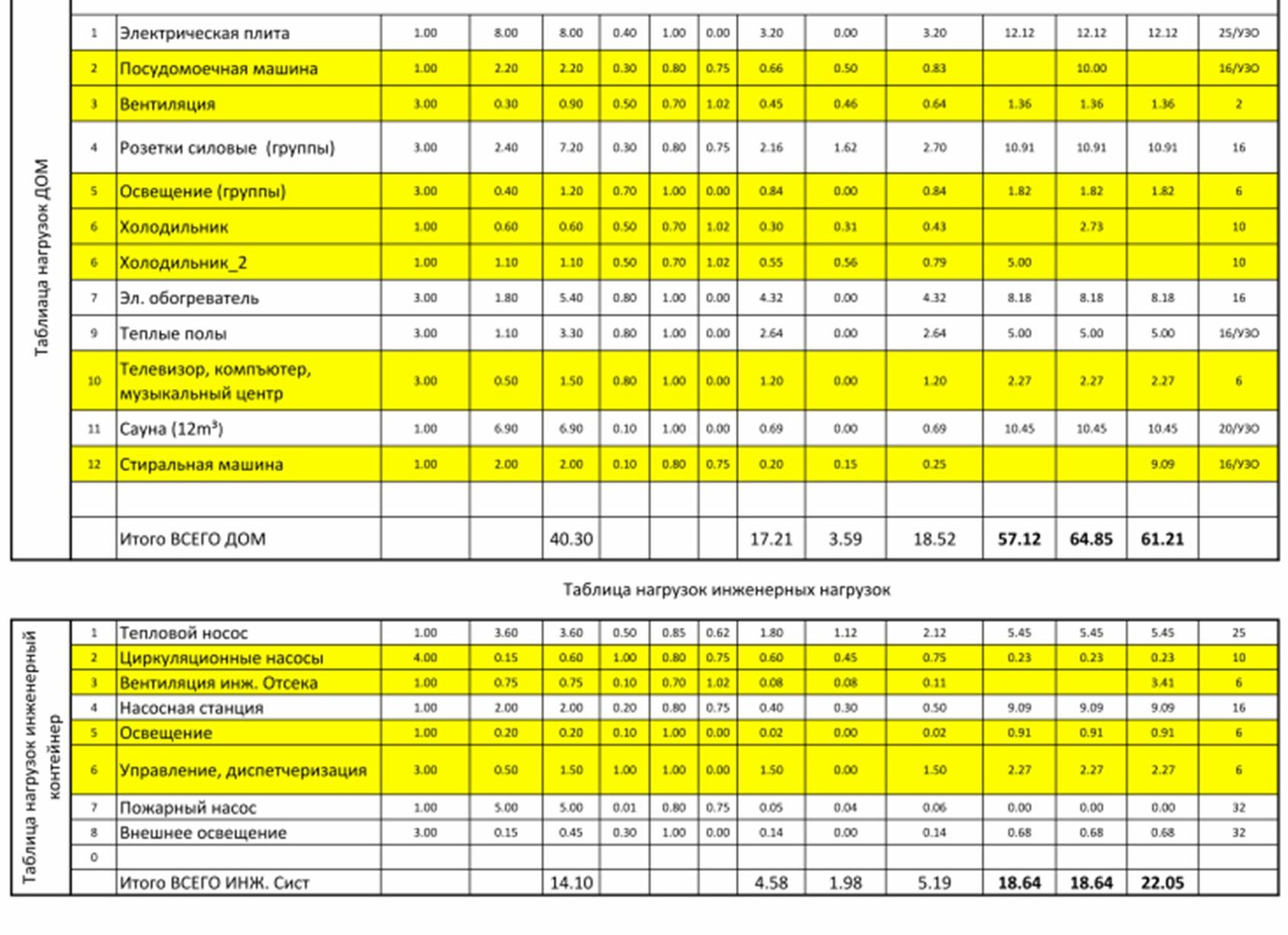

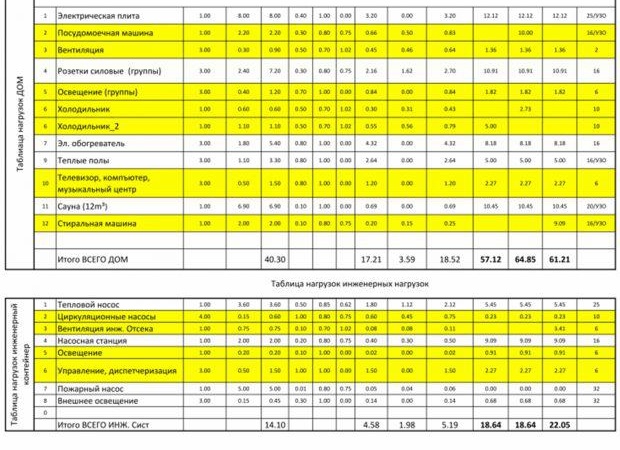

Méthode de calcul de la puissance électrique

Pour la distribution par groupes de câblage lors de la conception de circuits de réseau électrique dans des appartements, des maisons de campagne, des chalets, des chalets d'été et d'autres petits objets, dans lesquels la tension ne dépasse pas 15-25 unités. Une méthode de calcul élémentaire et efficace est utilisée à l'aide de tableaux Microsoft Excel. Le résumé doit inclure les informations suivantes :

• charger le nom ;
• puissance de tension ;
• le nombre de chargements ;
• un indicateur de la puissance utilisée ;
• taux de demande ;
• cos valeur

Après avoir entré toutes les données, le système recalculera automatiquement l'électricité nominale et la puissance nominale.

Règles simples qu'il est recommandé de suivre pour remplir le tableau :

1. Vous devez entrer une liste des charges présentes dans l'installation ou des appareils dont l'installation est prévue. L'alphabétisation de la compilation du tableau dépend de la sélection rigoureuse et des indicateurs des données qui sont entrées dans le tableau.
2. Le principe de création d'un tableau n'est pas compliqué - toutes les charges de l'espace de vie doivent être collectées en groupes, la puissance électrique est calculée pour chaque groupe séparément. En utilisant cette méthode, il sera plus facile de répartir la puissance entre les phases.
3. Tous les indicateurs de calcul du tableau doivent être extraits des données de passeport des unités.
4. Il est important de tenir compte de la différence entre la distribution des courants dans les charges monophasées et triphasées. Une charge monophasée charge donc une phase, dans une charge triphasée, les courants sont répartis uniformément sur les trois phases. Les exceptions sont l'indicateur d'utilisation des capacités et l'indicateur de la demande.

Le calcul de la tension monophasée et triphasée est effectué selon différentes formules.

Formule pour charge monophasée : I=W*1000/U/N,

où I est le courant de charge A.

W est un indicateur de la puissance d'un appareil électrique en kW.

U – tension de phase 220 V.

N est le nombre d'appareils inclus dans le groupe.

Formule pour charge triphasée : I=W*1000/(U*1.74),

où I est le courant de charge A.

W est la puissance de l'unité électronique kW.

U - tension de ligne 380 V.

Tableau de calcul de la section de fil nécessaire en fonction de la charge

Tableau de puissance, courant et section des matériaux de câbles et fils

Conclusion

Le processus de division du câblage électrique en blocs vous permettra de distribuer l'énergie tout en garantissant un fonctionnement sûr. Vous devez effectuer un calcul de la charge actuelle pour une combinaison de prises et d'éclairage, si nécessaire, divisez le bloc en 2 ou plus. Dans le cadre de la division du câblage électrique en groupes, vous aurez besoin d'un grand panneau électrique pour 24 ou 36 modules de calcul. De plus, utilisez calculateur de section de fil.
