Pose de tableau électrique

L'importance du panneau électrique de l'appartement dans le système d'alimentation électrique de la maison est extrêmement élevée. Le câblage ne pourra pas fonctionner efficacement et pleinement sans une répartition correcte des consommateurs d'énergie électrique, et la sécurité incendie et électrique sera minimisée en l'absence des éléments de protection nécessaires. Bien sûr, il serait préférable que des spécialistes posent les fils et installent l'équipement, mais avec une étude de ce problème (cet article vous y aidera), vous pourrez installer indépendamment le panneau électrique de vos propres mains sans beaucoup d'efforts et de coûts, l'assemblage d'un circuit électrique simple. L'essentiel est de déterminer quels sont les schémas d'alimentation, quel équipement vous devez choisir, comment calculer les charges électriques, comment les répartir correctement et uniformément.

Questions générales sur les panneaux électriques

Actuellement, il existe deux types de panneaux électriques. Le premier est un bouclier ancien et décoloré avec des fusibles (ou fiches), qui étaient jetables et devaient être dévissés pour être remplacés, et des appareils modernes équipés de systèmes de commutation de paquets (appareils automatiques). Bien sûr, il est préférable d'utiliser des technologies modernes, car elles sont supérieures aux systèmes obsolètes en termes de fiabilité, de sécurité et de durabilité, et elles prennent moins de place, mais elles ne sont pas réparables.Dans les magasins, vous pouvez acheter des boucliers avec disjoncteurs intégrés, ainsi que des "boîtes" vides et déjà installer vous-même l'équipement nécessaire.

Le panneau électrique de l'appartement, dont le schéma d'alimentation peut être modifié et le nombre de consommateurs et leur puissance peut augmenter avec le temps, doit être sélectionné avec des emplacements supplémentaires pour les disjoncteurs.

La machine d'introduction, généralement capable d'éteindre simultanément la "phase" et le "zéro", doit être sélectionnée en fonction de la charge totale de l'appartement. La valeur de ses caractéristiques de courant et de protection est supérieure à celle des automates auxiliaires. En règle générale, pour les appartements de deux et trois pièces, une machine de 32 à 40 ampères (environ 7 kW) convient, si la charge est inférieure, la machine peut être prise à 25 ou 16 ampères.

Quant aux machines auxiliaires installées sur la "phase", elles sont nécessaires pour protéger une pièce ou un appareil séparé. Les experts conseillent d'installer une telle machine automatique pour chaque consommateur dont la puissance dépasse 1,5 kW (réservoirs de chauffage, machines à laver, etc.). Le tableau des charges approximatives des appareils électriques se trouve ci-dessous.

Tableau 1 - puissance approximative des appareils ménagers.

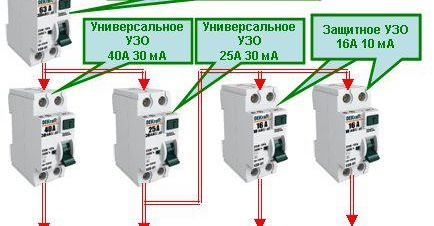

Le RCD (dispositif à courant résiduel) est un dispositif extrêmement utile si vous devez parfois augmenter le niveau de protection électrique. Ils réagissent à la moindre fuite de courants et de tensions, désexcitant instantanément le circuit. S'il y a des salles de bains et des chambres d'enfants dans la maison équipées d'appareils électriques, La sélection du RCD jouera un rôle particulièrement important.

Montage et dispositif du bouclier

Le bouclier électrique d'appartement abb ou legrand est de deux types :

1. Fermé (encastré dans le mur).
2. Ouvert (le bouclier est fixé directement sur une surface verticale).

Le choix du type d'installation dépend principalement du type de câblage - si le câblage est ouvert, l'installation d'un blindage aérien serait idéale - un tel blindage ne nécessite pas de préparation particulière du lieu, la fixation au mur est réalisée en utilisant des chevilles-clous ordinaires ou des vis autotaraudeuses (tout dépend du matériau du mur) .

Si le câblage est caché (c'est-à-dire intégré dans le mur), la meilleure option serait d'installer un blindage intégré. Tout est plus compliqué ici, puisqu'il faut marteler les murs. L'essentiel est de ne pas oublier de s'assurer que l'épaisseur du mur permet d'installer le bouclier.Après avoir créé une niche, elle est enduite d'une solution de fixation de gypse ou d'albâtre, et une «boîte» est déjà intégrée dans un tel lit. Le bouclier est plus pratique à utiliser en plastique. La partie supérieure doit contenir des automates d'introduction, sous lesquels se trouve le compteur. Il est fixé avec des vis. L'installation du compteur est effectuée après l'achèvement des travaux liés au dispositif de câblage électrique. C'est lié au remplissage.

L'installation du panneau électrique doit être effectuée sur une surface dure - dans un endroit facile à atteindre et à entretenir.

Selon les normes, l'emplacement du bouclier, il est installé à l'écart des conduites d'eau et de gaz. Il doit être situé sur une surface murale plane avec une inclinaison maximale de 1,5 degré à une hauteur d'environ 1,5 mètre du sol. S'il n'est pas possible de placer le compteur loin des lieux de dommages potentiels, il peut être placé dans une armoire équipée d'une fenêtre de visualisation. La fixation des fils est autorisée à l'aide d'un bandage à tricoter.

Pour le câblage dans le grenier, il est nécessaire de laisser le fil d'une courte longueur, car la torsion du fil dans une baie n'est pas autorisée. Si vous installez un câblage électrique dans le grenier, le câble est placé dans un tuyau métallique avec mise à la terre.

Quant aux matériaux à partir desquels les boucliers sont fabriqués, il peut s'agir de métal ou de plastique résistant à la chaleur. La deuxième option est plus pratique à installer et à utiliser, plus sûre et son apparence est attrayante.

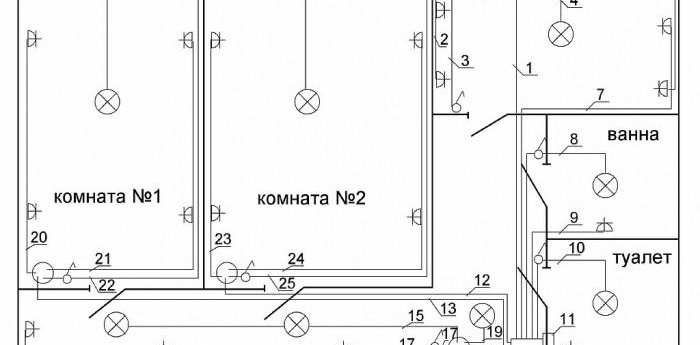

Donc, avec l'installation de la boîte elle-même, nous l'avons démontée, voyons maintenant comment le circuit du panneau électrique est disposé.

En principe, tous les circuits électriques des blindages sont du même type, mais il existe des facteurs principaux par lesquels ils sont assemblés, notamment :

• le nombre de consommateurs d'énergie électrique ;
• consommation totale d'énergie électrique ;
• puissance de chaque consommateur ;
• le lieu d'installation du panneau électrique ;
• nombre de phases ;
• la présence d'un conducteur de mise à la terre ;
• la présence d'un poste de comptage d'énergie électrique.

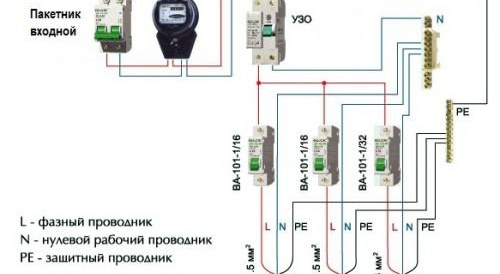

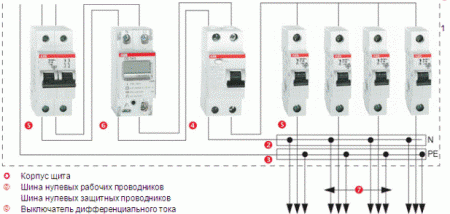

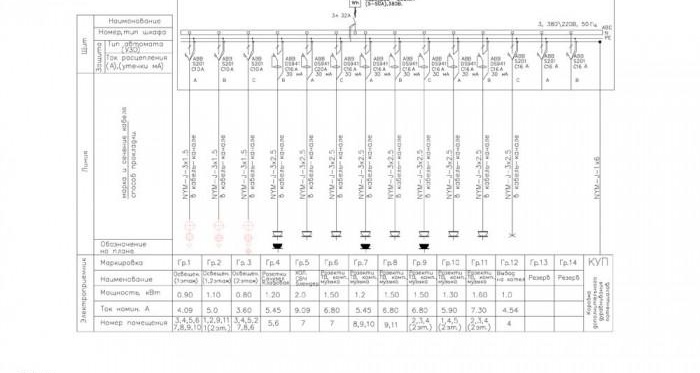

La tension est fournie à la machine d'introduction (c'est mieux si elle est bipolaire) et va à une unité de comptage d'électricité monophasée, d'où elle va au RCD. Ensuite, il y a la séparation des phases et la distribution directe des charges à l'aide de disjoncteurs et de différentiels supplémentaires. Par exemple, il y aura des machines séparément pour l'éclairage, les prises et les consommateurs puissants.

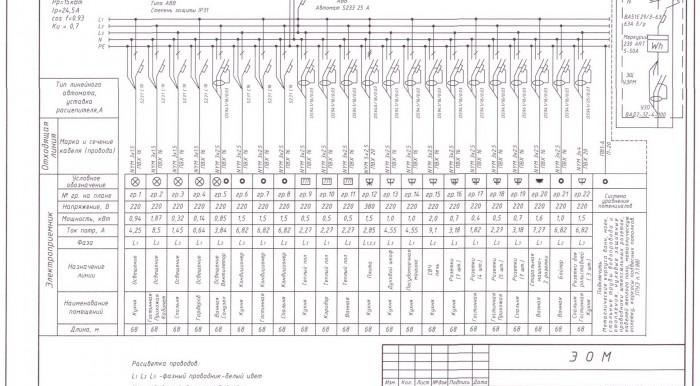

Le dispositif du panneau électrique avec un système d'alimentation triphasé est similaire, seule la machine d'introduction, le RCD et le compteur électrique seront triphasés, et l'ensemble du système sera plus grand tant en termes de dimensions que de nombre de machines et les conducteurs de raccordement.

Début de l'installation intérieure

Voyons maintenant comment assembler correctement le blindage électrique.Tout d'abord, dans le bouclier, à l'aide de vis autotaraudeuses, un rail din est installé. De lui-même, c'est une plaque métallique, à laquelle tous les dispositifs de commutation seront ensuite fixés. Pour créer la longueur requise, il peut être facilement scié avec une scie à métaux pour le métal.

En plus des rails DIN, des borniers sont fixés au corps du blindage (d'une manière différente, des jeux de barres de distribution). Leur rôle est de connecter les conducteurs neutres. Si un appartement ou une maison de style ancien et que l'ensemble du système est constitué uniquement d'une phase (3 phases) et d'un zéro de travail (réalisé par un fil bleu), un bornier suffit. Si le système est réalisé conformément aux règles et qu'il existe un conducteur jaune-vert supplémentaire (zéro de protection ou masse), un autre bus doit être installé. A l'heure actuelle, il existe des pneumatiques dont la conception permet de les monter sur un rail DIN, comme des machines.

Après avoir monté les rails DIN, nous procédons à la fixation des disjoncteurs. La conception moderne vous permettra de le faire très rapidement, il suffit de tirer le dispositif de verrouillage sur le dessus de la machine avec un tournevis plat, de mettre la machine sur le rail DIN et de retirer le tournevis. Le retrait s'effectue de la même manière.

instructions de montage

Voici une description étape par étape de la façon d'assembler un panneau électrique monophasé :

1. Nous suivons strictement les précautions!
2. Nous fixons le nombre requis de rails din au blindage.
3. Après les avoir réparés, selon le schéma choisi, nous installons le nombre requis de machines, RCD, zéro pneus. Il convient de rappeler que selon les règles, la machine d'introduction doit être placée en haut à gauche.
4. Nous installons un compteur électrique (si l'espace le permet).Il s'agit d'un équipement spécifique qui nécessite des connaissances particulières, il est donc préférable de simplement y connecter les fils et d'appeler le contrôleur d'Energosbyt, qui établira la connexion correcte, et en même temps rédigera un acte et scellera le compteur.
5. Nous connectons la machine d'introduction. Ce sera mieux si les phases y sont amenées par le bas. À l'avenir, cela simplifiera la tâche lors de l'installation de cavaliers entre les machines.
6. Nous combinons toutes les machines et RCD avec des cavaliers spéciaux. A la question : "Comment monter un tableau électrique ?" ce point mérite qu'on s'y attarde.



La connexion peut se faire de trois manières :

1. A l'aide de fils de cuivre toronnés avec des cosses à manchon de type NShVI.
2. Fabriquez des cavaliers en forme de U de vos propres mains à partir de morceaux de fil de cuivre.
3. Avec l'aide de pneus isolés spéciaux, appelés peignes. Un tel bus est pratique en termes d'installation et ne prend pas beaucoup de place, et réduit plusieurs fois le nombre de fils de connexion.

Actions suivantes :

1. Une fois toutes les étapes nécessaires à l'assemblage du panneau électrique terminées, ils procèdent à la coupe et au raccordement des conducteurs.
2. Avec la coupe, tout est simple - nous nettoyons l'excédent d'isolation avec un couteau.
3. Après le retrait, il est conseillé de souder les extrémités nues ou de les équiper de sertissages spéciaux, qu'il est également préférable de souder.
4. Nous effectuons la connexion des fils aux machines - les bornes doivent être bien serrées avec un tournevis, un contact faible entraînera par la suite un échauffement et une destruction des pièces conductrices de courant.
5. Le conducteur de terre passe toujours devant les machines directement depuis le bus de terre.
6. Le conducteur neutre est connecté au bus zéro.Si une machine automatique conventionnelle (sauf celle d'entrée) est utilisée comme protection, le zéro va directement ; si la protection est effectuée par un différentiel, le zéro le traverse jusqu'à la ligne connectée.

Que devez-vous savoir d'autre ?

Installer un panneau électrique et l'assembler n'est pas seulement la capacité d'assembler correctement les circuits. Vous devez également connaître certaines des nuances, afin de ne pas regretter le temps et les efforts consacrés plus tard.

1. Vous ne devez en aucun cas économiser sur un bouclier que vous achetez ! Le bon marché du bouclier indique clairement les matériaux de mauvaise qualité à partir desquels il est fabriqué. Le plastique bon marché devient plus jaune et cassant avec le temps. La résistance au feu peut également être faible.
2. Il est préférable d'acheter un shield avec une réserve de modules. Il devrait être possible de manœuvrer en grand.
3. Il est nécessaire de signer les machines installées ! Après un certain temps, vous ne vous souviendrez peut-être même plus quelle machine est utilisée pour quoi. Souvent, du papier adhésif est inclus avec le panneau électrique, qui sert uniquement à ces fins.
4. Six mois plus tard, après montage, il est nécessaire de percer les contacts.
5. Testez périodiquement le RCD en appuyant sur le bouton approprié.
6. Il est préférable d'acheter du matériel de marques renommées. Dans ces cartes, tout est préparé pour un câblage et une installation pratiques, de haute qualité et sûrs des dispositifs de protection. Par exemple, le montage d'un tableau électrique legrand ou abb prendra moins de temps grâce à la disponibilité des matériaux composants nécessaires.
7. Pour plus de commodité, nous avons des pneus de distribution sur différents côtés. Mise à la terre - en bas, zéro - en haut.
8. S'il y a des enfants dans la maison, le bouclier doit être acheté avec une serrure ou équipé d'une serrure.

Il faut rappeler qu'il est nécessaire de monter et d'installer le tableau électrique Legrand, ABB ou un équipement d'une autre société strictement sur une ligne électrique déconnectée, après avoir vérifié l'absence de tension.

Pour connecter le bouclier assemblé au système existant, il est nécessaire d'impliquer les employés des organisations concernées. Pour les immeubles à appartements, ce sont des représentants de l'HOA ou de l'office du logement.

En conséquence, après la fin de l'ensemble du processus d'assemblage et de connexion, vous devez fermer ou visser le couvercle et vérifier votre travail en appliquant une tension aux parties conductrices de courant de votre blindage.
