Lors de la pose d'un nouveau câblage, le propriétaire des lieux s'efforce de tout faire pour qu'il ne revienne pas à cette opération, par conséquent, lors des réparations ou pendant le processus de construction, il est toujours intéressé par la durée de vie du fil. Dans le même temps, une confusion survient souvent dans la définition du concept même de durée de vie - les concepteurs, les fabricants de câbles et les électriciens fonctionnent avec des nombres différents. Par conséquent, pour commencer, nous allons définir la terminologie.
Durée de vie nominale
Cet indicateur est de nature théorique, il est utilisé par les concepteurs dans le développement du projet. Indique la période pendant laquelle les câbles, sous réserve des règles de leur exploitation, assureront régulièrement la livraison d'électricité aux consommateurs finaux. Exemple : pour un câble NYM fonctionnant dans la plage de température de -50 à +50°C, dont la tension de charge ne dépasse pas 660 volts, cette durée est de 25-30 ans.
La signification pratique de l'utilisation de ce concept est uniquement dans la planification de la maintenance préventive et la vérification de l'état du câblage. La durée de vie réelle de son fonctionnement peut différer considérablement de la valeur nominale.
Période de garantie
En règle générale, la durée de vie des fils et câbles garantie par le fabricant est inférieure à celle nominale. Par exemple, dans le cas du câble NYM susmentionné, le concepteur inscrit dans la documentation une durée de vie nominale de 25 à 30 ans, tandis que le fabricant ne donne qu'une garantie de 5 ans.Cela signifie que si une panne survient dans un câble (ou s'il fond), qui a servi moins que ce temps, le fabricant le remplacera gratuitement.
Mais il y a un point important. Le remplacement gratuit n'est effectué que sous certaines conditions:
- la société vendeuse s'est assurée du respect des conditions de stockage décrites par le fabricant ;
- pendant le transport, les règles de sa mise en œuvre, également décrites par le fournisseur, n'ont pas été violées ;
- l'installation a été effectuée par un organisme ou un particulier qui possède la licence appropriée ;
- les conditions de fonctionnement réelles ne dépassaient pas les valeurs spécifiées par le fabricant.
Si le câble a été surchauffé, si une tension supérieure à la tension nominale maximale lui a été appliquée ou si le courant maximal a été dépassé, la garantie sera annulée.
En savoir plus sur les garanties
Les fabricants de câbles testent leurs produits sur des bancs d'essais spéciaux. Les contrôles sont effectués dans des conditions proches des conditions réelles d'exploitation. Les câbles sont posés en stroboscopes, en ondulations, les connexions avec les bornes et les torsions sont incluses dans le schéma de câblage. Après cela, le câblage passe des «tests de résistance» - des charges de conception moyennes, des charges de pointe (à la fois en tension et en intensité) sont appliquées aux fils et la réaction aux changements de température est vérifiée.
Afin de déterminer la durée de vie du fil PVA, dont la gaine est constituée de vinyle souple, le régime d'humidité dans la salle d'essai est également modifié. Dans certains cas, le fil est testé pour sa capacité à résister aux rayons UV.
Des contrôles sont effectués au lancement de chaque nouvelle série, lors de l'introduction de nouveaux équipements, lors d'éventuelles modifications du procédé technologique. Les câbles de différents lots provenant de différents ateliers sont contrôlés au hasard.La modification des caractéristiques physiques du câble, sa conductivité électrique, sa résistance est contrôlée. L'intégrité de la tresse est vérifiée - si elle a commencé à perdre de son élasticité ou à s'effondrer. En modifiant les charges d'essai et en mesurant constamment les caractéristiques du câble, il est possible de prédire son état après 10, 20, 50 ans de fonctionnement dans diverses conditions.
Durée de vie réelle
C'est cet indicateur qui intéresse le plus le propriétaire des lieux. En même temps, dans la pratique, c'est là que l'on observe la plus grande différence, car la durée de vie réelle des fils électriques dépend de beaucoup de facteurs qui ont été énumérés juste au-dessus. Si le câblage est effectué correctement, l'installation est réalisée conformément à toutes les exigences du SNiP électrique, la puissance de charge ne dépasse pas celle calculée, etc., le câblage peut alors durer cent ans. Mais si au moins une des nombreuses conditions n'est pas remplie, la durée de vie est raccourcie.

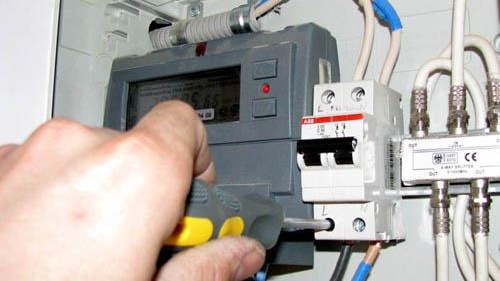

Cela dépend beaucoup du choix correct des disjoncteurs de sécurité. Par exemple, un conducteur solide d'une section de 2,5 mm peut supporter un courant jusqu'à 25 ampères. Une machine de 16 ampères tombera en panne avant qu'un tel fil n'ait le temps de se réchauffer à cause de l'augmentation de la charge. La machine de 40 ampères continuera à fonctionner et le câble fondra simplement lorsqu'un courant de 32 à 35 ampères le traversera.
Autre exemple : le câble alimente une prise triple dans la cuisine, à laquelle sont branchés un four micro-ondes, une cafetière et une bouilloire électrique. Dans des conditions normales, ces appareils ne fonctionnent presque jamais simultanément. Mais tous peuvent être inclus, même pour une courte période, dans la préparation ou la tenue d'une grande fête de famille. Même une brève charge de pointe raccourcira la durée de vie du câblage.
La surchauffe est un problème distinct.Cela peut être causé non seulement par une charge excessive, mais également par des facteurs externes. Par exemple, après le câblage des câbles, une cheminée a été installée dans l'appartement et, par conséquent, une sorte de fil s'est retrouvé à proximité immédiate de la cheminée. Un chauffage constant dans le pire des cas entraînera des dommages à la tresse (et, bien sûr, à un court-circuit), au mieux - à une modification de la physique caractéristiques du câblece qui réduira sa durée de vie.
Aluminium ou cuivre ?
C'est l'une des premières questions soulevées lors du recâblage dans le cadre d'une rénovation domiciliaire majeure. En général, la réponse est le plus souvent sans ambiguïté - le cuivre. Il y a suffisamment de raisons à cela - le cuivre a une résistivité plus faible, une conductivité électrique plus élevée, presque le double de la charge de puissance maximale avec la même section transversale. Et la durée de vie des fils de cuivre est plus longue - 20-25 ans (nominal) contre 15-20 ans pour l'aluminium. Mais il y a quelques nuances.

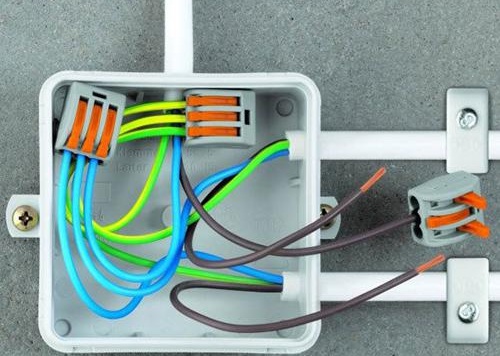

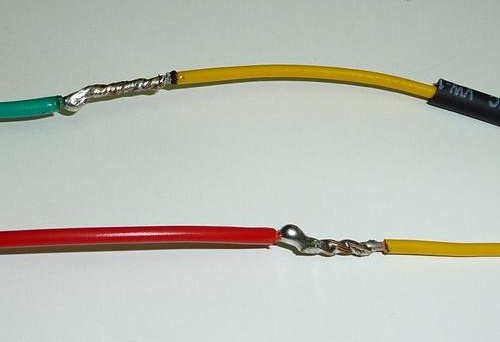

Si quelque chose change, alors tout est complètement. Premièrement, connexion des conducteurs en cuivre et en aluminium - un point faible dans le câblage même en cas d'utilisation d'une borne en un troisième métal (la torsion directe dans ce cas est généralement inacceptable, car le cuivre et l'aluminium forment une paire galvanique). Deuxièmement, le remplacement partiel afin d'augmenter Puissance le câblage dans une zone chargée (par exemple, dans une cuisine avec un ensemble complet d'appareils électroménagers) ne fonctionnera pas. Un câble en cuivre posé dans les murs directement dans la cuisine supportera en effet à lui seul l'augmentation de la charge, mais pas le câble en aluminium allant du blindage de l'appartement à la boîte de jonction.
Un autre point qui mérite attention est la faisabilité économique d'un tel remplacement.L'âme en cuivre est tout de même plus chère que l'aluminium, et si la maison n'est pas « bourrée » pour que le câblage ait vraiment besoin d'être renforcé, il ne sert à rien d'en changer simplement parce que « l'aluminium n'est plus à la mode ».
En ce qui concerne la durée de fonctionnement, il existe des maisons dans lesquelles la durée de vie réelle des fils d'aluminium est déjà de 50 à 70 ans et le câblage qu'ils contiennent n'a pas besoin d'être remplacé. Comme déjà mentionné, tout dépend des conditions spécifiques.
Donc, si la maison n'est pas bourrée d'appareils électroménagers et que le budget de réparation est limité, vous pouvez passer (si le besoin s'en fait sentir) à l'aluminium. La seule mise en garde est que dans ce cas il faudra effectuer une sorte de prophylaxie une fois tous les deux ou trois ans. Son essence réside dans le serrage des vis de serrage dans les interrupteurs et les prises.L'aluminium est ductile, la force de la vis (ou de la pastille de contact pressée par celle-ci) conduit à sa déformation, le contact s'affaiblit avec le temps, à savoir, un mauvais contact est la cause la plus fréquente d'incendies dus au câblage électrique.
