Comment installer et connecter correctement un lustre de plafond

Un plafonnier, appelé lustre, est la principale source d'éclairage dans de nombreuses zones résidentielles. Voir l'article comment choisir la bonne lampe mur. Le lustre est généralement situé au milieu du plafond, de sorte que le flux de lumière soit réparti aussi uniformément que possible. Les lustres sont fixés soit en les suspendant à un crochet, soit à l'aide de chevilles spéciales par la méthode de fixation rigide, auquel cas il existe deux options pour installer le lustre:

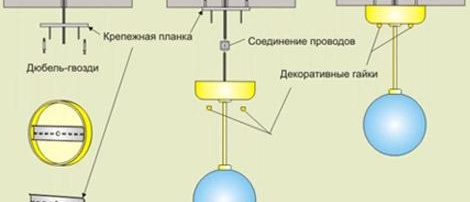

1. Fixez une barre spéciale, qui serait incluse dans la conception du lustre, à l'endroit où les fils d'alimentation sont connectés au plafond. Cette barre doit être réalisée de manière à pouvoir être retirée en dévissant les deux vis à tête décorative. Après avoir fixé la bande au plafond, connectez les fils d'alimentation, mettez le corps du lustre et serrez les vis.

Les plafonds des appartements de style ancien ont souvent de grands trous dans lesquels un crochet de lustre suspendu a été précédemment installé. Dans ce cas, nous déplaçons simplement légèrement le point de fixation de la barre spéciale afin que le trou du crochet soit fermé par le corps du lustre après son installation.

C'est ainsi que les options budgétaires actuellement populaires sont installées. Il est conseillé d'installer le lustre non pas seul, mais ensemble, à l'aide d'une échelle stable.

2.Les lustres lourds sont fixés un peu différemment, dans lesquels un transformateur abaisseur peut souvent être inséré. Comment installer correctement un lustre de plafond de cette conception, nous allons également le découvrir maintenant. La conception de ces lustres se compose de deux parties - un panneau externe avec un nombre différent de cartouches électriques décoratives décorées et une base massive avec des ballasts (ce qui, cependant, n'est pas si courant ces dernières années) et un transformateur abaisseur. Tout d'abord, à l'aide de trois ou quatre chevilles, nous fixons la base au plafond.

Ensuite, nous connectons deux fils d'alimentation. Les fils d'alimentation sont connectés aux contacts du bornier reliés au transformateur (ou plutôt à son enroulement primaire). De tels contacts sont facilement identifiables visuellement, car les fils de l'enroulement secondaire sont beaucoup plus fins. S'il y a un troisième fil de mise à la terre, vous devez le connecter au lustre. Ensuite, nous posons le panneau extérieur sur la base et le fixons avec des vis spéciales à têtes décoratives.

Dans les deux cas, avant l'installation, il est nécessaire de retirer toutes les pièces facilement cassables - lampes électriques, diffuseurs, réflecteurs en cristal. Après avoir installé et connecté le lustre, vous pouvez visser ou insérer en toute sécurité des lampes électriques pour vérifier leurs performances dans tous les modes de fonctionnement existants. La dernière chose est d'installer toutes les pièces facilement cassables et fragiles.

Probablement le moyen le plus simple d'installer et de connecter un lustre suspendu à un crochet. Une fois les lustres installés sur le crochet, il vous suffit de connecter les fils d'alimentation, de soulever le capuchon décoratif, qui cache la connexion électrique et le crochet, et de fixer fermement le capuchon dans cette position.Ensuite, vous pouvez librement visser les lampes électriques et vérifier leurs performances.Enfin, des pièces fragiles et cassantes sont également installées ici.

Comment connecter correctement les fils au lustre du plafond

Dans les pièces conçues au bon vieux temps soviétique - qu'il s'agisse de "Leningrad", "Stalinka", "Khrouchtchev" ou d'autres types d'appartements - les lustres, en règle générale, sont connectés beaucoup plus facilement que dans les locaux des nouveaux bâtiments modernes. À la fin du démontage de l'ancien lustre au milieu du plafond, il y a généralement un trou pour le crochet et plusieurs fils qui en sortent ou à proximité. Si nous retirons le couvercle de l'interrupteur à deux gangs, généralement situé sur le mur, nous voyons également qu'il est connecté au même nombre de fils qui sortent du trou au plafond (le plus souvent, ce sont trois fils). Voir notre article Comment installer et connecter le commutateur câblage ouvert et caché.

S'il y a un interrupteur à clé unique sur le mur, le troisième fil doit toujours être quelque part à proximité, simplement mis de côté et isolé. Très probablement, cela signifie que dans le lustre démonté, il n'y avait qu'un seul mode d'éclairage et qu'il était connecté à partir de trois fils qui sortaient du plafond, à seulement deux. Dans les appartements anciens, seuls deux fils peuvent souvent dépasser du plafond dans le couloir, la chambre, la cuisine, la salle de bain et les toilettes. Cela signifie seulement qu'il n'y a pas d'options et que vous devrez connecter un lustre de type monomode.

Cependant, la plupart des lustres fabriqués en Union soviétique fonctionnaient avec trois modes d'éclairage :

1. Mode faible luminosité - lorsque seule la lampe centrale est allumée. S'il n'y a pas de lampe centrale dans la lampe, la plus petite partie de la lampe latérale est allumée.
2. Mode d'éclairage modéré lumineux - lorsque la lampe centrale ne fonctionne pas, mais que les lampes latérales sont allumées. En l'absence de lampe centrale dans la lampe, la plupart des lampes latérales sont allumées.
3. Mode pleine luminosité - lorsque toutes les lampes fonctionnent à pleine puissance.

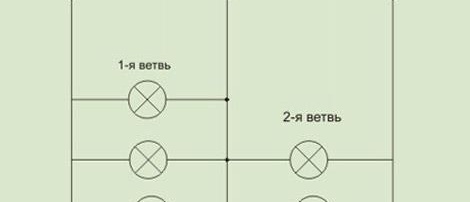

Un lustre fonctionnant selon trois modes se compose essentiellement de deux alimentations électriques, chacune contenant un groupe d'appareils électriques connectés les uns aux autres en parallèle. Soit dit en passant, l'un des trois fils sortant du lustre est commun au reste. En cas de tension entre l'un des deux autres fils et le fil commun, les deux groupes commencent à fonctionner.

Si le réseau est monophasé, la tension se situe entre le zéro de fonctionnement et la phase. Dans le cas d'une connexion permanente du fil commun du lustre au zéro de travail et de l'alimentation d'une phase via un double interrupteur aux deux autres fils, la connexion ainsi réalisée peut être considérée comme correcte. S'il existe une connexion permanente du fil commun du lustre avec la phase, alors qu'un zéro de travail est fourni via l'interrupteur aux deux autres fils, le lustre fonctionnera également avec une telle connexion, mais une telle connexion ne peut pas être qualifiée de correcte , car il est possible qu'une personne soit électrocutée lors du remplacement nécessaire des lampes grillées, ainsi que de l'interrupteur inopérant.

Par conséquent, l'essentiel est de trouver un fil commun parmi les trois fils qui sortent du plafond. Comment faire? Vous pouvez envisager les moyens les plus efficaces :

Le moyen le plus simple consiste à écarter doucement les fils sur les côtés, puis à tourner les deux touches de l'interrupteur à l'état «on». En prenant un tournevis indicateur, touchez alternativement les extrémités dénudées de chacun des trois fils.Si la lumière dans le tournevis s'allume sur deux fils et que le troisième est manquant, on peut supposer que le câblage est effectué correctement et que le troisième fil, touchant lequel la lumière ne s'est pas allumée sur le tournevis indicateur, est commun.

Pour plus de certitude, l'administration du site rénovation d'appartement à faire soi-même dans un immeuble neuf recommande d'éteindre les deux touches de l'interrupteur et de revérifier la présence de tension en touchant les extrémités des fils. Si tout est en ordre, l'indicateur ne doit briller nulle part, car l'interrupteur gonfle la phase et ouvre le circuit électrique.

L'indicateur peut également s'allumer lorsque vous touchez l'extrémité d'un fil dénudé alors que l'interrupteur est éteint et allumé. Cela peut signifier à la fois un câblage incorrect et le fait que le fil est commun.

Si vous rencontrez déjà des problèmes similaires, il est préférable d'utiliser d'autres moyens pour trouver le fil commun, ce qui peut sembler un peu plus compliqué, mais sera plus fiable. Par exemple, vous pouvez utiliser un multimètre, un appareil de mesure spécial. Il est nécessaire de placer l'appareil dans une position dans laquelle la tension alternative est mesurée et de mettre au moins une des touches de l'interrupteur en position de travail.

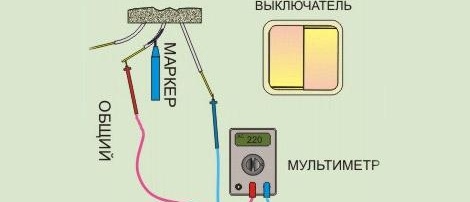

Puis, avec les pointes du multimètre, on touche tour à tour les extrémités dénudées des fils. Nous plions deux fils sur le côté, sans les sauter, nous transférons la clé de l'interrupteur à l'état «off» et l'autre à l'état «on». La tension entre les deux fils qui étaient pliés devrait avoir disparu.

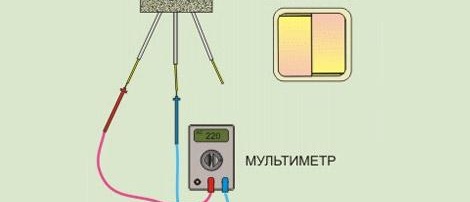

Nous touchons le troisième fil restant avec l'une des sondes de l'appareil, et avec l'autre sonde nous touchons alternativement les extrémités des deux fils pliés. Là où il y a de la tension au toucher, ce sera un fil commun. Il doit être marqué d'une manière spéciale.

Il ne reste plus qu'à trouver un conducteur commun sur le lustre.Pour ce faire, vous devez visser les ampoules et mesurer alternativement la résistance entre les extrémités des trois fils qui sortent du lustre avec un multimètre. Ainsi, vous devez trouver deux fils, entre lesquels il y aura le plus de résistance. Aucun d'entre eux ne peut être commun, car seul le troisième fil dans ce cas est un fil commun.

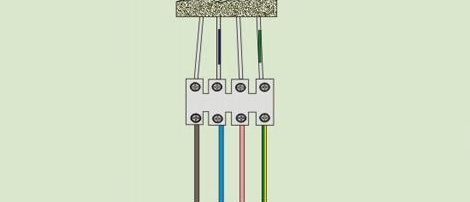

Après avoir identifié le fil commun, vous pouvez connecter correctement le lustre. Tout d'abord, coupez complètement la tension dans l'appartement et connectez-la avec un connecteur terminal (voir notre article façons de connecter les fils électriques) fils de lustre avec des extrémités d'alimentation qui dépassent du plafond.

Si le lustre a un quatrième fil supplémentaire (il a généralement une isolation jaune-vert et il est mis à la terre), un tel fil n'est connecté nulle part et est simplement isolé. Nous vérifions le fonctionnement de la lampe après application de la tension. Si tout a été fait sans erreur, le lustre devrait bien fonctionner.

Dans les pièces modernes, pas trois, mais quatre fils sortent souvent du plafond et le quatrième fil est mis à la terre. Un tel fil jaune-vert est relié au corps de la lampe par un fil de même couleur qui en sort. Des problèmes peuvent survenir si les quatre fils qui sortent du plafond sont de la même couleur - alors vous devez également trouver un fil de terre.

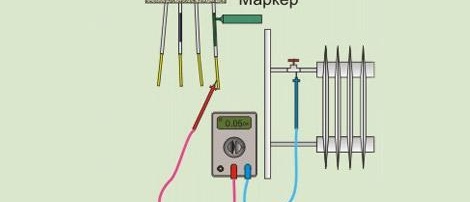

Pour ce faire, vous devez d'abord éteindre la machine d'introduction sur le bouclier. Puis un morceau de fil suffisamment long, dont l'une des extrémités est dénudée et débarrassée de l'isolant, est relié à la sonde du multimètre, tandis que son autre extrémité, dénudée et débarrassée de l'isolant, est enroulée sur la valve de la partie non peinte du batterie. Nous mettons le multimètre en mode de mesure de résistance et vérifions alternativement les quatre fils avec une sonde.Là où le multimètre affichera une résistance (qui sera toujours très petite), il y a un fil de terre.

Comment connecter un lustre avec une télécommande, sur une télécommande.

Les appareils d'éclairage domestique les plus modernes sont peut-être les lustres, qui sont équipés d'une télécommande. La conception d'un tel lustre se compose généralement de plusieurs lampes (souvent à LED) et d'un contrôleur, qui est un dispositif de contrôle. De telles lampes, en passant, peuvent non seulement remplir une fonction d'éclairage, mais peuvent également servir de minuterie ou d'appareil de couleur et de musique multi-programmes.Une télécommande leur est spécialement attachée pour le contrôle. Cependant, pour certaines personnes oublieuses, cet avantage apparemment indéniable peut se transformer en inconvénient, car elles oublient et perdent constamment les télécommandes lorsqu'elles se déplacent d'une pièce à l'autre.

Par conséquent, certains lustres sont équipés de deux télécommandes - en fait, une télécommande et une base fixe, qui exécute la fonction de recherche. Un panneau de base fixe est installé et connecté au mur au lieu d'un interrupteur. Cela vaut la peine d'utiliser la fonction de recherche et la télécommande "perdue" sera rapidement retrouvée grâce au buzzer sonore inséré dans sa conception.

Examinons maintenant de plus près comment connecter correctement un lustre avec une télécommande aux fils et à un interrupteur, puis voyons comment installer un lustre au plafond. Assez facilement, les lustres avec une seule télécommande sont connectés au réseau dans les appartements anciens. La mise à la terre n'a pas besoin d'être connectée, il suffit de connecter le commun et l'un des deux autres fils. Le fil qui n'est pas connecté doit être plié sur le côté et bien isolé.

Les nouveaux appartements avec quatre fils dépassant du plafond nécessitent également une connexion à la terre pour le boîtier du luminaire.L'interrupteur mural peut être laissé à sa place s'il est toujours allumé, ou complètement retiré. S'il est retiré, les deux fils à la place de l'interrupteur doivent être connectés l'un à l'autre.

Cependant, s'il y a aussi une télécommande fixe, tout n'est pas si difficile non plus. Pour un fonctionnement normal, la console fixe nécessite une tension de deux cent vingt volts, il est donc nécessaire de lui fournir une telle puissance. Vous devez d'abord couper l'alimentation du tableau, démonter l'interrupteur mural, écarter soigneusement les extrémités des fils auxquels cet interrupteur était connecté sur les côtés.

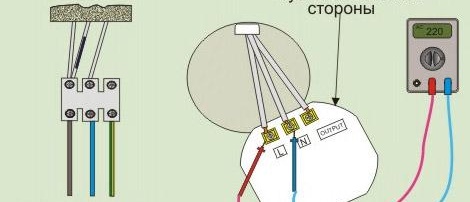

Au plafond, ils connectent ensuite le commun à l'un des deux fils restants (naturellement, mais pas au fil de terre) et le courant est allumé. Une petite tension doit apparaître entre les extrémités dénudées des fils connectés, qui peuvent être mesurées avec un multimètre.

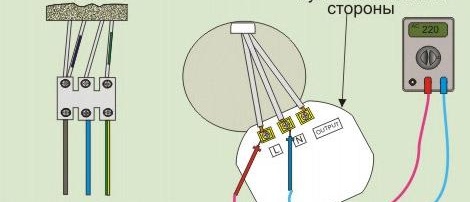

Nous connectons les fils entre lesquels la tension apparaît aux bornes N et L de la télécommande fixe, et connectons le fil restant à la borne «sortie» (cependant, il peut être désigné différemment, pour cela, vous devez lire les instructions fournies avec le lustre). S'il y a une borne PE, elle n'a pas besoin d'être connectée n'importe où. L'un des fils est connecté au fil de plafond à double alimentation, le second au fil simple et le troisième fil de terre au fil de terre, si, bien sûr, il y en a un.

Télécommandes.

Tous les lustres télécommandés contiennent un dispositif de commande électronique. Cet appareil permet de trier les différents modes d'éclairage, en allumant et en éteignant les groupes qui composent le lustre. Parfois, les contrôleurs électroniques sont vendus avec des télécommandes au détail et sont relativement peu coûteux et peuvent être achetés séparément du lustre lui-même.

Si vous modifiez le schéma de connexion des lustres afin de les connecter via le contrôleur, en plus du fait qu'il est possible de contrôler à distance les modes de connexion, vous pouvez améliorer la fonctionnalité d'un tel schéma en raison du fait que le nombre de ses modes augmentera. Si un interrupteur double vous permet de contrôler deux branches d'un circuit électrique, alors le contrôleur pourra contrôler jusqu'à six branches en moyenne (et de plus en plus !). À titre d'exemple, vous trouverez ci-dessous un schéma électrique du processus de connexion d'un lustre composé de cinq lampes.

Les dimensions du corps du lustre étant petites, il peut être facilement caché lors de l'installation, au moins dans le même trou au plafond, destiné à la fixation du crochet.Vous savez maintenant comment installer correctement un lustre de plafond et comment connecter un lustre avec et sans télécommande est également correct. Rappelles toi:

Tous les travaux, au cours desquels il est nécessaire de toucher l'extrémité dénudée du fil, sont effectués en l'absence de tension !
