Chaque jour, les greniers sont de plus en plus utilisés pour aménager les communications, notamment pour le câblage électrique. Fondamentalement, le but d'équiper le grenier de câblage est d'économiser sur les matériaux, car il ne nécessite pas l'achat de matériaux décoratifs supplémentaires pour cacher les câbles. Mais pour l'appareil d'un tel système de communication, vous devez savoir comment faire le câblage dans le grenier, quel matériel utiliser et ce qu'il faut prendre en compte lors du travail.
Ce câblage est-il nécessaire ?
Pour la plupart, les combles sont constitués de matériaux inflammables, dont le principal est le bois, puisqu'ils sont utilisés systèmes de ferme. Cette popularité est due à son faible coût, sa légèreté et sa facilité d'installation. Même en tenant compte de la masse de composés protecteurs, l'arbre ne cessera jamais d'être combustible.
De plus, les greniers sont généralement pleins de poussière, ce qui peut facilement provoquer un incendie si le câblage n'est pas fait correctement.
Et bien sûr, n'oubliez pas divers insectes et rongeurs, qui aiment ronger l'isolation des fils. Et comme vous le savez, les isolations brisées sont la principale cause des courts-circuits et des incendies. Et en même temps, il y a beaucoup de choses dans le grenier qui sont facilement inflammables.
En fin de compte, compte tenu des nombreux aspects négatifs du grenier, il vaut mieux ne pas y faire de câblage, car il y a un grand risque d'incendie.Mais malgré cela, beaucoup le réalisent encore, car une telle étape vous permet d'économiser considérablement sur les finitions décoratives, élimine les travaux d'installation inutiles, chassant les plafonds, les murs et les sols.
De plus, souvent, le câblage dans le grenier de la maison est généralement effectué pour fournir de l'électricité à partir de lignes électriques aériennes àbouclier de la maison. Il n'y a aucun moyen de se passer d'utiliser le grenier.
Au total, aménager le câblage dans le grenier n'est pas une très bonne solution, mais si vous ne pouvez pas vous en passer, vous devez faire tout le travail correctement, en tenant compte de toutes les caractéristiques et précautions, et pour cela vous devez étudier les méthodes d'arrangement et ses règles de base.
Types de câblage électrique
Lors de l'aménagement d'un comble, il est possible d'utiliser deux types de câblage :
- Ouvert, doit être composé de fils de cuivre.
- Fermé, fait de fils d'aluminium avec isolation et installé dans des matériaux incombustibles
Le câblage électrique exposé est posé à travers des tuyaux en acier ou sur des rouleaux isolants.
Une autre bonne option serait le câblage de tension sur les cordes, mais il ne peut être équipé que d'une hauteur de grenier de plus de 2,5 mètres, et ceux-ci sont extrêmement rares, s'ils existent encore.
Le câblage ouvert comprend les fils avec une gaine incombustible. Ce type de câblage peut être tiré n'importe où.
Le câblage électrique caché peut être réalisé dans les murs, les plafonds en matériaux ignifuges à une hauteur arbitraire. Mais son agencement n'est pas recommandé, à l'exception des greniers en matériaux ignifuges.
Quels matériaux utiliser pour le travail
Maintenant, il vaut la peine de déterminer quels fils spécifiques vous devez utiliser.
- Compte tenu de la sécurité incendie élevée du grenier, le câblage en aluminium ne peut pas être utilisé.La seule exception est le câble d'entrée (à condition que sa longueur ne dépasse pas 5 mètres).
- Par conséquent, seul un fil de cuivre doit être utilisé.
Ces exigences sont précisées dans le PUE (règles d'installation des installations électriques). Nous vous recommandons d'utiliser cet ensemble de règles pour tout travail avec de l'électricité.
Dans le même temps, nous notons que tous les fils de cuivre ne conviennent pas, son choix doit être abordé de la manière la plus responsable possible. Seuls des fils avec une isolation incombustible et à faible dégagement de fumée peuvent être utilisés. Pour simplifier la tâche, étiqueter tels:
- NG.
- NG-LS
Une bonne option serait également un nouveau type de câble doté d'une isolation qui protège contre les rongeurs. Il contient des substances toxiques qui les effraient. Mais il convient de noter qu'une telle isolation est également nocive pour l'homme et qu'elle ne peut donc pas être utilisée dans des locaux résidentiels.
Et maintenant, cela vaut la peine de comprendre comment faire vous-même le câblage dans le grenier.
Installation d'électricité
Comme déjà mentionné, l'installation peut être effectuée de plusieurs manières, à savoir:
- A travers les tuyaux.
- sur rouleaux isolants.
- de façon fermée.
- manière de ficelle
Jetons un coup d'œil aux caractéristiques de chacun.

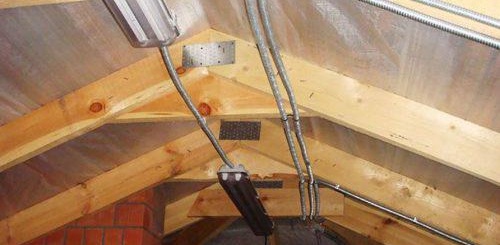

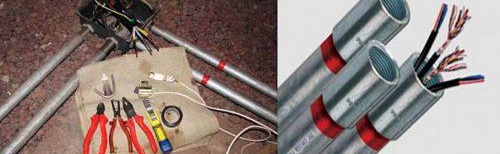

Dispositif de câblage dans le grenier en tuyaux
C'est le type d'installation électrique le plus sûr dans le grenier. Compte tenu des normes nationales de la Fédération de Russie, pour l'agencement du réseau, il est nécessaire d'utiliser des tuyaux métalliques d'une épaisseur d'au moins l'esprit de millimètres. Les normes européennes autorisent l'utilisation de tuyaux en plastique incombustible.
Considérez certaines fonctionnalités du système :
- Étant donné que lors de la pose d'un câblage ouvert, il est nécessaire d'empêcher la pénétration de poussière dans la zone des fils, ce qui peut provoquer un incendie, des connexions filetées serrées dans les boîtes de jonction sont utilisées pour l'arrangement.
- Le facteur principal est l'étanchéité des connexions.
- Les tuyaux sans joints peuvent être utilisés dans des locaux non poussiéreux.
- Lors de l'installation des tuyaux, ils doivent être placés à un angle afin que l'humidité ne s'y accumule pas.
- La connexion de fils de différents matériaux est réalisée dans des boîtes de jonction par compression ou soudage.
- Les dispositifs de déconnexion, l'alimentation électrique doivent être installés à l'entrée du grenier et non à l'intérieur.
- Avant de connecter les appareils au réseau, il est nécessaire de vérifier la présence de leur mise à la terre.
- Les tuyaux eux-mêmes doivent être mis à la terre et mis à zéro.
- L'installation est effectuée sur une surface en bois à n'importe quelle hauteur.

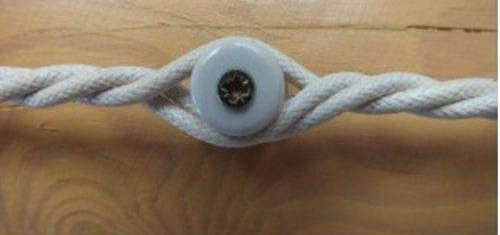

guidage à rouleaux
Dans ce cas, un montage ouvert est utilisé avec le fil fixé aux rouleaux préparés. Pour ce type d'appareil, il est souhaitable d'utiliser des câbles anti-rongeurs. Parmi les principales caractéristiques de l'installation :
- La distance entre les rouleaux fournis ne doit pas dépasser 60 centimètres.
- Directement entre les fils, la distance ne dépasse pas 5 centimètres.
- Lorsque le fil entre en contact avec une surface en bois, des joints en matériau incombustible d'une épaisseur de 1 centimètre sont fournis.
- Un manchon métallique est utilisé pour câbler le câble à travers les cloisons afin qu'il n'y ait aucun contact avec l'arbre.
L'une des variétés de disposition des rouleaux est également le câblage en chaîne, parmi ses caractéristiques:
- C'est un appareil filaire qui n'est pas protégé par un isolant. Il est fixé à une hauteur d'au moins 2,5 mètres du sol.
- Les supports sont situés à une distance de 5 à 6 centimètres les uns des autres.
- La distance entre les fils est de 5 centimètres.
- Les rouleaux eux-mêmes sont fixés sur des planches disposées séparément fixées sur les chevrons.

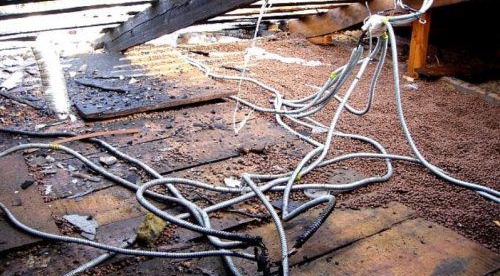

Câblage caché
Passons maintenant au dernier type et considérons ses caractéristiques :
- Comme déjà mentionné, ce type n'est utilisé que dans les combles en matériaux incombustibles.
- Dans ce cas, il est nécessaire d'avoir une couche de plâtre d'au moins un centimètre.
- Les câbles eux-mêmes sont posés dans des tuyaux (onduleux), ce qui simplifie grandement les réparations ultérieures du câblage.
- Tous les types de câblage et de connexions sont effectués strictement dans des boîtes de jonction scellées.
Dans le même temps, nous notons que la connexion de câbles avec des torsades est strictement interdite. Toutes les connexions doivent être faites uniquement avec des pinces, clips ou autres connecteurs prévus à cet effet.Nous vous recommandons également de lire comment installer un câblage électrique caché sous le plâtre.
Recommandations supplémentaires
Dans certains cas, vous pourriez avoir besoin d'un dispositif d'éclairage, dans une telle situation, vous devez suivre les règles suivantes :
- Toutes les connexions et les fixations seront faites uniquement serrées.
- Les moyens de protection, ainsi que tous les interrupteurs, doivent être disposés à l'extérieur des combles.
- Si possible, un transformateur abaisseur doit être utilisé.
Le compteur électrique est installé directement à l'extérieur de la maison. Il peut être équipé d'une mise hors tension automatique et manuelle.
Installé si nécessaire DDR pour éteindre la lumière. Un tel interrupteur remplit la fonction de protection contre les situations imprévues - une forte fuite de courant, etc.
Conclusion
Il convient de noter que même un câblage correctement exécuté ne garantit pas la sécurité, mais réduit considérablement le risque. De plus, son intégrité doit être vérifiée régulièrement.Et pourtant, pour votre propre sécurité, il est recommandé de confier ce genre de travaux à des professionnels, et il vaut mieux ne pas du tout utiliser le grenier pour le câblage électrique (et si vous l'utilisez, alors en dernier recours).
Nous vous proposons de visionner quelques vidéos sur la disposition du câblage dans le grenier.
