Les éléments qui composent le toit sont les chevrons, la caisse et la clôture, c'est-à-dire le toit.
Les pentes et les nervures sont des surfaces inclinées. Les composants horizontaux comprennent la crête, la vallée et la rainure. Afin d'organiser un drain au bord inférieur de la pente, dans certains cas, des gouttières sont utilisées. La partie inférieure de la pente, située entre la rainure et le bord, s'appelle la descente. Vous pouvez l'appeler l'élément principal du toit.
La charpente en bois du toit est représentée par les éléments structurels suivants: les principaux et obligatoires - Mauerlats, chevrons et caisses, ainsi que les auxiliaires - serrage, crémaillère et entretoises.
Mauerlat, communément appelé le « ventre », la « mère », est une barre d'une section transversale d'au moins 10 x 10 cm ou une bûche taillée à partir du bas. Mauerlat devrait être un support pour les chevrons, et sa fonction est également de répartir uniformément la charge sur les murs extérieurs. Sur les murs en maçonnerie légère, béton léger, ossature et panneau, un mauerlat continu doit être posé sur toute leur longueur.
Si les murs sont massifs, en pierre ou en brique, sous chaque pied de chevron, il est nécessaire de placer un morceau de bois ou une bûche d'une longueur de 0,5 m. Dans ce cas, les extrémités des pinces sont fixées à des crochets métalliques, qui sont intégrés dans 2-3 rangées de briques lors de la pose des murs.
Les chevrons constitués de poutres en bois, de planches, de barres constituent essentiellement la charpente du toit, sa base.
De plus, les chevrons sont une structure de support qui peut supporter le poids du toit, la neige et la pression du vent.C'est pourquoi le bois utilisé pour la fabrication des chevrons doit être exempt de tout défaut : trous de vers, nœuds lâches, pourriture, fissures dans les zones de raccordement et à l'extérieur de celles-ci d'une longueur supérieure à 0,25 de la longueur du bois et d'une profondeur de plus de 0,25 de son épaisseur.
Pour la fabrication de chevrons, des planches de conifères d'une épaisseur de 40 à 60 mm, ou des barres, conviennent. Le bois doit être exempt de défauts, bien séché, avec un minimum de nœuds. Des bûches peuvent également être utilisées, mais il faut garder à l'esprit qu'elles sont beaucoup plus lourdes.
Les chevrons en planches se caractérisent par leur facilité de montage, puisque toutes les connexions sont réalisées sur des clous avec ou sans inserts et doublures. Les déblais qui affaiblissent les structures en bois et en rondins, dans ce cas, ne sont utilisés que pour relier les racks avec une course et un lit dans des chevrons inclinés.
Section de chevron
En raison de plusieurs facteurs tels que :
- charge causée par le poids du toit et de la neige;
- marche de chevron; taille de la portée ;
- pente du toit.
La taille de la section des chevrons doit être choisie en tenant compte de leur longueur et de la distance entre eux.

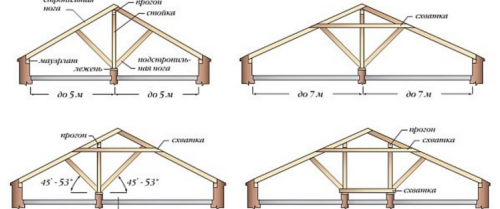

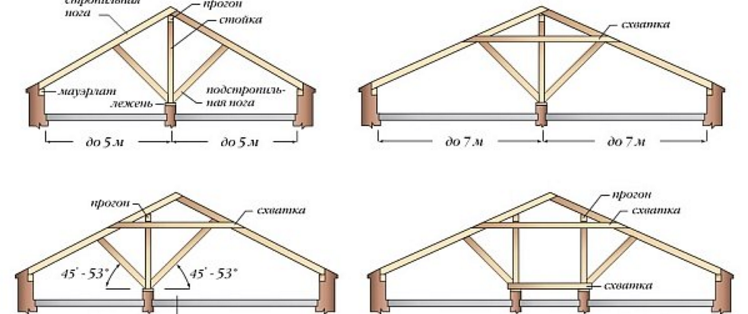

Vous pouvez fixer les chevrons directement sur le Mauerlat. Cependant, dans le cas où vous devez couvrir une grande portée, seuls les éléments principaux du cadre ne suffiront pas.

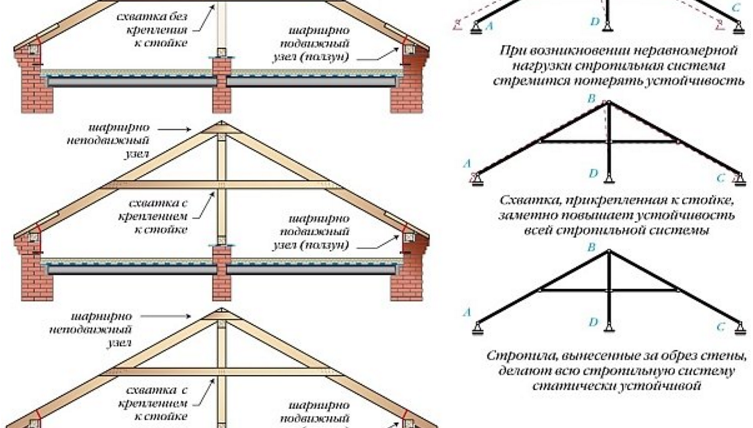

Dans une telle situation, le serrage, un support et des entretoises aideront, ensemble et séparément.
Il est important de considérer que dans toute conception toits il y a deux composants principaux: l'enceinte, représentée par le toit, et le roulement, ou chevrons, qui sont divisés en suspendus et en couches.
Une caractéristique des systèmes de fermes en couches est leur durabilité, due au fonctionnement sous ventilation traversante, qui empêche la dégradation éventuelle des chevrons en couches en bois et leur défaillance.La relative simplicité du dispositif et de la mise en œuvre joue également un rôle important.
Le système de chevrons en couches se compose des éléments structurels suivants :
- jambe de chevron;
- éléments de chevrons ;
- caisse (plancher).
Le système de chevrons en pente d'un toit en appentis comprend des chevrons séparés, reposant avec leurs bords sur les murs opposés de la structure.Dans le cas d'un toit à pignon, le système de chevrons consiste en une paire de pieds de chevrons inclinés qui reposent avec leurs bords inférieurs contre les murs et leurs bords supérieurs contre une panne soutenue par des goujons.
