Pour ressentir tout le charme du confort et du confort de votre appartement, vous avez besoin d'un plancher d'eau chaude, que vous pouvez facilement installer de vos propres mains. Ce n'est pas aussi facile qu'il n'y paraît à première vue. Si vous ne maîtrisez pas bien ce type de travail, vous feriez mieux de contacter les experts. Eh bien, si vous décidez de tout faire vous-même, alors ces informations sont pour vous, nous déterminerons nous-mêmes quel appareil, technologie de pose et d'installation et instructions photo. Voir également comment choisir le bon chauffage au sol.
Tout d'abord, vous devez établir un projet, puis effectuer tous les calculs nécessaires liés à la charge du système de chauffage.
Stemy, d'ailleurs, pour chaque pièce séparément. Il est optimal de calculer correctement les contours du plancher d'eau. Tous ces travaux doivent être effectués par des personnes expérimentées dans l'aménagement de telles structures.
Comme le montre l'expérience, le dispositif d'un plancher d'eau chaude est le mieux adapté aux bâtiments de type campagnard. Dans les bâtiments urbains, vous serez confronté à un certain nombre de problèmes liés à l'installation et au raccordement au système de chauffage central. Ceci est interdit par la loi.
Les plus comprennent le fait qu'en exploitant les planchers d'eau chaude, votre consommation d'électricité diminuera considérablement, ce qui signifie que vos dépenses en espèces seront également réduites. De plus, le rayonnement électromagnétique, que nous recevons en grande quantité, vous contournera, vous et vos proches.
Des planchers d'eau bien conçus ont un avantage sur planchers électriques, car la chaleur dans la pièce sera répartie uniformément.
Appareil
Pour chaque pièce, il est nécessaire de sélectionner le système de chauffage par le sol optimal. Et comme vous le savez, il y en a trois.
- Installation à l'aide Chape en béton.
- Installation sans chape en béton - technologie de sol. C'est un peu plus compliqué ici, puisque le revêtement de sol (linoléum, carrelage, stratifié, etc.) est posé par une étanchéité complémentaire (mousse de polyéthylène, carton) sur des feuilles d'aluminium.
- Le dernier est en bois. Il s'agit de l'installation d'un plancher d'eau chaude sur des dalles de sol ou sur des barres de bois - bûches.
Un ensemble complet de chauffage au sol ressemble à ceci: revêtement de sol en matériau isolant thermique, tuyaux en métal-plastique ou en polymère, des raccords de fixation, un ensemble de raccords, des contre-écrous pour le raccordement, une pompe qui crée une pression et une circulation, et un élément final - une chape en béton et le sol lui-même.
Installation à faire soi-même
La première technologie béton. C'est le plus couramment utilisé parmi tous les autres types. Comme le montre l'expérience, les planchers d'eau chaude peuvent être fabriqués par une personne qui connaît au moins un peu la plomberie et la construction, et qui a des instructions à portée de main. Parlons de cette technologie d'installation.
Ce qu'il faut pour cela. Tout d'abord, nous balisons nos locaux. Les secteurs doivent être d'environ 40 m2.Dans ce cas, les paramètres qui affectent les caractéristiques de température de la chape en béton seront compensés.
Ensuite, nous posons du polystyrène ou de la mousse de polystyrène sur les dalles de sol comme matériau d'isolation thermique. Une isolation thermique est nécessaire pour qu'il n'y ait pas de perte de chaleur. Pour compenser la dilatation thermique de la chape, nous posons un ruban spécial le long des murs.La prochaine étape sera la disposition du treillis d'armature, qui est un élément de fixation et de fixation des tuyaux.

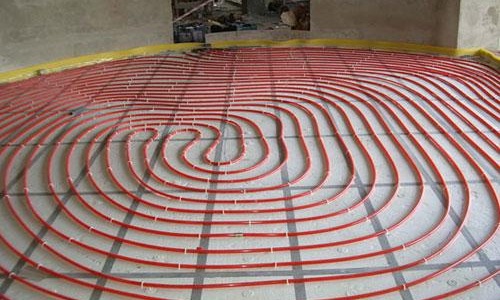

Passons maintenant à la distribution et à la pose de tuyaux. Beaucoup s'inquiètent de savoir comment fabriquer soi-même un sol chauffé à l'eau afin que la chaleur soit répartie uniformément. Tout est simple. Les tuyaux peuvent être posés comme vous le souhaitez, mais la plupart du temps, ils sont posés en spirale ou en serpentin, en déplaçant le centre, la coque.La photo ci-dessous montre les principales options pour la pose de tuyaux de plancher d'eau.
Après la pose des tuyaux, nous procédons à leur fixation au treillis d'armature à l'aide de pinces spéciales à une distance de 90 à 100 cm Afin d'éviter les déformations, les pinces ne peuvent pas être serrées fortement. Étant donné que les corps se dilatent lorsqu'ils sont chauffés, nos tuyaux peuvent également tomber en panne.

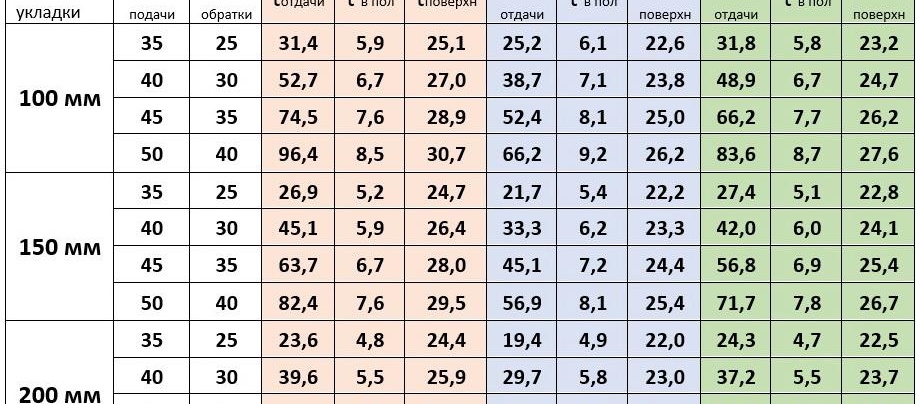

Pour référence: selon la technologie, les tuyaux sont posés les uns des autres à une distance de 10-35 cm, du mur, le tuyau de plancher d'eau doit être à une certaine distance et la température de retour des planchers chauffés à l'eau en dépend.
Assemblée. Nous insérons et fixons la première extrémité du tuyau dans le collecteur d'alimentation. Ensuite, en fonction du projet, nous posons les tuyaux le long des contours et les fixons de la manière ci-dessus. La longueur de la spirale doit être d'environ 50 à 60 mètres. Après avoir terminé le travail avec le premier circuit, nous insérons l'extrémité du tuyau dans le collecteur de retour. Le collecteur doit avoir autant de sorties que vous allez poser les circuits.
Pour éviter des problèmes à l'avenir, l'installation d'un plancher d'eau chaude doit être effectuée conformément aux instructions. Lorsque les tuyaux traversent un joint de dilatation situé entre les contours, un tuyau ondulé ou un tuyau ondulé doit être utilisé.
Après avoir terminé les travaux liés à l'assemblage et aux fixations, nous vérifions l'étanchéité du système. Pour ce faire, remplissez les tuyaux d'eau et créez une pression supérieure à la norme de 1,5 fois (0,6 MPa). Il serait préférable que ce contrôle soit effectué par des spécialistes.
Lorsque le dispositif d'un plancher d'eau chaude est terminé, vous pouvez procéder au travail avec une chape. Il existe de nombreux mélanges utilisés spécifiquement pour le chauffage par le sol, par exemple, Teplolux-Glims est l'un de ceux recommandés. Lors de l'installation d'une chape, la pression dans les tuyaux doit fonctionner. En conséquence, votre sol augmentera de 5 à 7 cm.

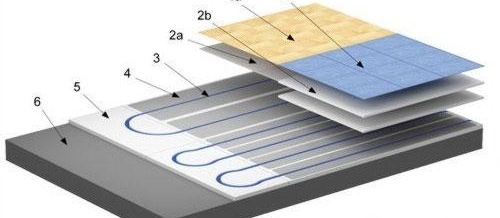

Système de plancher chauffant à eau en polystyrène
Ce système est conçu pour les pièces à plafonds bas, constitués de panneaux de polystyrène, dans les rainures desquelles sont insérées des plaques de répartition de la chaleur.
Application échelonnée des couches en fonction du revêtement de finition - stratifié, parquet ou carrelage
| 1a. Finition (parquet, stratifié) | 1b. Finition (tuile) |
| 2a. Substrat (mousse de polyéthylène, carton, etc.) | 2b. Chape mixte (GVL, TsSP, etc.) |
| 3. Pose des tuyaux de chauffage au sol | 3. Pose des tuyaux de chauffage au sol |
| 4. Montage des plaques en aluminium | 4. Montage des plaques en aluminium |
| 5. Inserts en polystyrène avec rainures pour tuyaux | 5. Inserts en polystyrène avec rainures pour tuyaux |
| 6. Fondation | 6. Fondation |
Ainsi, l'installation à faire soi-même d'un plancher d'eau thermale sera réalisée selon la technologie suivante : L'isolation thermique est posée sur les dalles de plancher. Commencez la pose à partir du coin et, conformément à votre plan, répartissez uniformément toutes les planches de polystyrène dans la pièce. En outre, des plaques de distribution de chaleur sont montées dans ces plaques. Une fois la pose des plaques terminée, insérez soigneusement les tuyaux des circuits dans les nids de montage.Maintenant, ils seront au ras des dalles. Le contrôle peut être effectué sans chape. Et si tout va bien, nous enlevons le sol de finition posé temporairement et réalisons une chape. Système en bois d'un plancher isolé thermiquement à l'eau.
Cette technologie est bien adaptée à la construction de maisons en bois. Dans une telle maison, il n'est pas difficile de fabriquer des sols d'eau chaude de vos propres mains. Entre les bûches de bois, de la laine minérale ou du polystyrène est posé, qui remplit la fonction d'isolation thermique.
Vous pouvez appliquer un type de système modulaire. Il s'agit d'une conception en aggloméré avec des canaux de tuyauterie déjà préparés.

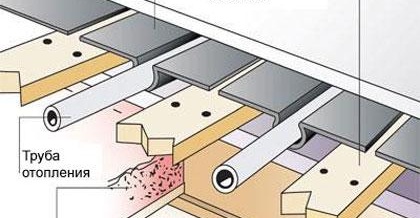

Ou, le système de rack, en passant, n'est pas compliqué non plus. Entre les plaques de panneaux de particules, pré-vissées à la base avec des vis autotaraudeuses, des plaques et des contours de tuyaux sont posés. La largeur des rails en aggloméré doit être comprise entre 150 et 300 mm. La photo montre en détail la technologie et le dispositif de pose d'un système de plancher d'eau en bois. En principe, il n'y a rien de compliqué, de vos propres mains, vous pouvez tout faire exactement de la même manière.
Le plancher de finition est posé sur des feuilles d'aluminium, sur un matériau d'étanchéité.Avant de procéder à la pose de linoléum ou de stratifié, un joint en fibre de gypse est posé sur les plaques d'aluminium.
Ainsi, vous avez reconnu l'appareil d'un plancher d'eau chaude et vous pouvez l'installer vous-même sans recourir à l'aide de spécialistes, si vous avez des connaissances dans ce domaine et utilisez cette instruction du site rénovation d'appartement à faire soi-même. Restez avec nous et apprenez beaucoup d'informations utiles sur la réparation. Laissez votre commentaire ou partagez votre expérience.
