La planification d'un appareil de chauffage de pièce utilisant diverses technologies, y compris la nouvelle installation d'un plancher chauffant à l'aide d'un câble chauffant, se compare favorablement aux autres types de chauffage. Et comme le montre la pratique, ce sont les sols électriques chauds sous carrelage qui s'avèrent être le type de chauffage individuel le plus rentable et le plus pratique dans toutes les catégories de comparaison, de la faisabilité économique à la facilité de travail. Cependant, malgré des perspectives aussi alléchantes, connaître certaines des nuances du dispositif de chauffage au sol électrique sous le carrelage vous permettra non seulement de vous assurer que le choix est correct, mais également d'installer l'ensemble vous-même, sans aide extérieure.
Critères de choix de la technologie de chauffage des locaux
Considérer la véritable raison de la popularité et de la commodité de l'appareil de divers systèmes de chauffage permettra une comparaison des principaux points liés à la planification, à la conception et à l'installation de différents systèmes de chauffage à usage individuel.
En comparant différents systèmes d'installation, une condition nécessaire dans ce cas est la présence d'un sol en carreaux de céramique, un tel revêtement devient de plus en plus populaire aujourd'hui, non seulement dans les salles de bains et les cuisines, les carreaux de céramique sont de plus en plus utilisés pour le revêtement dans les couloirs , comme revêtement combiné pour les studios.Détail: à propos de l'installation d'un chauffage au sol sous le carrelage.
Pour un système de chauffage au gaz, l'installation d'un chauffage par le sol nécessite l'installation d'une partie des canalisations sous la surface du sol. La possibilité d'utiliser des chaudières de chauffage standard dans ce cas, avec le principe de circulation naturelle du liquide de refroidissement, se heurte immédiatement au problème de l'installation d'une pompe de circulation supplémentaire. De plus, un plancher chaud inclus dans le schéma général d'alimentation en chaleur nécessitera que l'ensemble du système, plutôt qu'une pièce séparée, soit allumé pour réchauffer la pièce, par exemple par temps de pluie au début de l'automne ou au printemps. Informations détaillées sur installation de chauffage au sol.
Le chauffage au sol électrique sous carrelage basé sur la technologie du rayonnement infrarouge des éléments chauffants, n'est également pas tout à fait adapté au carrelage, ce option pour stratifié.
Mais les sols chauds sous les dalles de câbles électriques sont la meilleure option pour l'installation, car même au stade du calcul et de la préparation de la documentation, il n'est pas nécessaire de préparer un projet et de le coordonner avec un grand nombre d'organisations, comme dans le chauffage au gaz. De plus, contrairement à la version film, un soin constant de l'étanchéité n'est pas nécessaire - le câble est doté d'une double isolation en PVC, qui protège de manière fiable les conducteurs de l'humidité. De plus, l'installation de la partie électrique ne nécessite pas de compétences particulières, sauf que vous devez regarder attentivement la vidéo de formation et en plus lire les instructions.
Un autre avantage du chauffage au sol par câble finlandais sous la tuile est la possibilité de contrôler le chauffage du bâtiment à la fois directement à l'aide de thermostats et à l'aide d'un accès à distance en se connectant à un système informatique via Internet.
Eh bien, il est impératif d'indiquer la composante économique du projet - pour le chauffage au gaz, il s'agit d'un projet de gazéification, de permis, d'un projet, du coût des équipements et des travaux, du coût d'acceptation et de l'autorisation de mise en service.Et pour le chauffage au sol électrique par câble - seul le coût de l'équipement, alors qu'il existe de nombreuses options d'achat sur le marché de la construction le plus proche avec une garantie de six mois, pour commander un ensemble complet d'équipements auprès d'un fabricant mondial avec un 10- garantie d'un an et toutes les instructions et cours vidéo.
Comment choisir l'option la plus appropriée
Le chauffage au sol sous dalles électriques au sens habituel des consommateurs est avant tout un câble posé dans une chape béton et branché sur une prise selon le principe d'un coussin chauffant. En principe, c'est vrai, ou presque, puisque la conception prévoit à la fois un câble chauffant électrique et un système d'alimentation. Mais pour tout le reste, tout est complètement différent ici. La structure préfabriquée des planchers électriques, et il faut rendre hommage aux fabricants d'Europe, à la fois ingénieurs finlandais et tchèques et allemands pour eux, est avant tout un système bien établi composé de plusieurs éléments :
- Systèmes de commandement et de contrôle;
- Système de protection de l'équipement ;
- éléments chauffants.

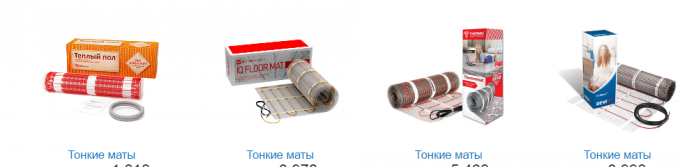

Dans le même temps, par exemple, le développement finlandais d'ENSTO Finland propose une approche intégrée - le kit comprend non seulement un câble, mais également un programmateur, un régulateur de chauffage avec affichage de liquide, un capteur de température et, en plus du câble lui-même, un ruban de montage et des instructions d'installation sont obligatoires.
Une telle approche intégrée est typique lors de la commande d'équipements auprès de ProfiTherm (Pologne-Allemagne), Nexans (Norvège).

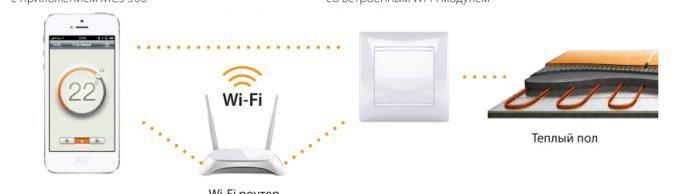

La société danoise Devi (Danemark) dans son arsenal propose, entre autres, des équipements supplémentaires qui vous permettent à terme de transformer votre maison en une "maison intelligente" ultramoderne avec la possibilité de contrôler le système de chauffage à partir d'un écran de smartphone depuis littéralement n'importe où dans le monde où il y a Internet.
Bien sûr, une telle solution est un peu plus chère par rapport à l'option habituelle d'utiliser un câble chauffant domestique du marché le plus proche, mais même en même temps, l'auto-assemblage et la pose d'un sol chaud sous un carrelage coûteront moins cher, cela coûtera économiser beaucoup déjà littéralement lors de la première saison de chauffage. Dans le même temps, vous pouvez assembler le système par analogie avec le système propriétaire, mais en utilisant des composants domestiques. Lire en détailsur le choix des câbles chauffants électriques.
Planification d'un appareil de chauffage par le sol
Le moment optimal pour planifier un tel système de chauffage est le moment de développer une conception détaillée pour la construction d'un bâtiment ou la réparation d'une pièce, lorsqu'il est possible en pratique de calculer la quantité de matériaux requise et de répartir le plus rationnellement les emplacements d'installation de contrôle unités.Et réfléchissez également à la manière de réaliser un câblage fiable vers l'unité de commande, car des équipements tels que le chauffage au sol électrique nécessitent une ligne électrique séparée et fiable.
Calculateur de puissance au sol
Aide en lignecalculateur de chauffage au sol électrique la puissance peut être calculée.
Lorsque vous envisagez des options de style, vous devez comprendre quel type de disposition des meubles et des appareils électroménagers est prévu à l'avenir. Ceci est important, tout d'abord, afin de ne pas poser de câble supplémentaire sous l'ensemble de cuisine ou la salle de bain. Il est plus réaliste d'effectuer une mesure directement sur place, il est recommandé de faire en sorte que la distance entre les lignes de câble soit d'au moins deux rayons de braquage de câble, par exemple, pour le «Devi» danois, il est de 10 cm. chauffage et maintien constant de 22-23 degrés confortables dans la pièce, il suffit de faire un pas de 12-15 cm entre les câbles.
Il est recommandé que l'indentation des murs extérieurs soit de 10 cm et de l'intérieur de 5 à 7 cm.Lors du calcul, il est recommandé de faire immédiatement une marge de 10 à 15% de la longueur de câble estimée.Lors du calcul, il est recommandé de prendre en compte:
- le périmètre de la pièce pour l'installation d'une barrière calorifuge;
- la superficie de la pièce pour calculer l'isolation en mousse de polystyrène, couche d'étanchéité, calculer le nombre de carreaux de céramique.
- hauteur de l'unité de commande - cela dépend de la quantité de manchon ondulé nécessaire et du temps nécessaire pour commander des fils pour le capteur.

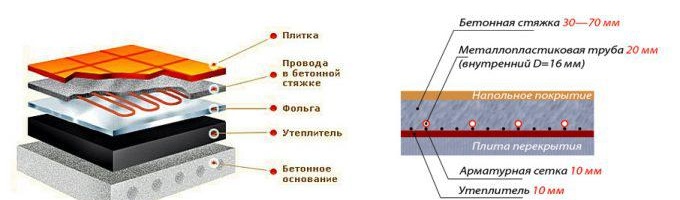

Un sol électrique chaud pour les carreaux dans sa conception rappelle un peu un gâteau feuilleté à plusieurs couches, chacune ayant sa propre technologie de pose et son propre objectif. Il est donc nécessaire de considérer chacun des éléments plus en détail.
Technologie de pose de coussin de base
Considérant l'installation d'un plancher électrique sous une dalle basée sur un câble chauffant, un exemple classique de la construction d'un tel système de chauffage est pris en utilisant toutes les couches et la technologie de leur construction.
La base du dispositif de la première couche d'isolation thermique est une dalle de sol en béton. La surface du sous-plancher est nettoyée des débris et de la poussière et, si possible, traitée avec un apprêt pour renforcer la couche de surface. Ensuite, l'isolation thermique des murs est réalisée - avec du plastique mousse d'au moins 1 cm autour du périmètre de la pièce, un contour jusqu'à 10 cm de haut est disposé en polystyrène de 2 cm d'épaisseur.
Au-dessus de ce revêtement, un film est posé. couche d'isolation thermique avec film. Le matériau est étalé avec du papier d'aluminium vers le haut, tandis que ses bords doivent être rapprochés des murs d'au moins 10 cm et fixés avec du ruban adhésif.
Pour dispositifs de chape en béton une ceinture renforcée supplémentaire en treillis métallique ou en armature d'un diamètre de 6 à 8 mm par incréments de 15 à 20 cm est utilisée.Le coulage est effectué avec du béton de ciment à base de ciment de qualité M450 ou M500. L'épaisseur de la chape doit être d'au moins 5 cm.Une attention particulière à ce stade est accordée à la formation d'une surface horizontale plane. La chape coulée doit sécher complètement de manière naturelle, sans influences supplémentaires ni séchage. En option pour accélérer le séchage, l'utilisation d'un plastifiant pour béton est autorisée, mais même ainsi, un tel plastifiant doit être autorisé pour une utilisation en intérieur.La poursuite des travaux sur l'installation ultérieure du chauffage par le sol sous les carreaux est recommandée pour commencer au plus tôt après 3 jours. Lorsque le béton commence à acquérir sa force commercialisable.
Installation de sols chauds
La facilité d'installation d'un sol chaud sous une dalle est comparable à l'assemblage d'un concepteur, car dans le concepteur il y a une instruction, il y a aussi le bon nombre de pièces et il y a aussi un dessin avec la vue finale de la structure finie.
Initialement, des emplacements pour l'installation de commandes sont montés dans les murs et un boîtier est installé sous ces éléments. Les conclusions des câbles d'alimentation à ce stade sont simplement insérées dans le boîtier et isolées, des précautions de sécurité doivent être respectées à toutes les étapes de l'installation. Des manchons ondulés sont posés de la boîte dans le mur préparé dans le mur - un pour le capteur de température, le second pour le câble chauffant. L'ondulation du capteur est étirée de 1 à 1,5 mètre le long du sol. L'extrémité est isolée avec du ruban PVC pour empêcher le mortier de béton et l'humidité de pénétrer à l'intérieur de l'ondulation.
Le ruban de montage pour la fixation des câbles est disposé perpendiculairement à la direction de pose des câbles. Elle est juste clouée au sol. Le pas de conduite est de 15 à 20 cm et la distance entre les murs extérieurs et le ruban de montage est de 15 cm.
La pose du câble commence par l'installation du manchon d'extrémité, qui fait partie du kit, il est installé à l'extrémité du câble, qui est monté à l'endroit le plus éloigné de la structure. À l'aide d'une pince ou d'une pince à bec rond, le câble est fixé sur le ruban de montage. La pose des câbles ne doit pas présenter de virages serrés ni de fractures. Chaque élément de l'intersection du câble et du ruban de montage doit être fixé.Le câble chauffant est posé sans tension, mais en même temps, il ne doit pas pendre librement.
L'extrémité du câble après la pose est coupée en tenant compte de la marge d'installation dans le dispositif de contrôle. À travers un tuyau ondulé, l'extrémité du câble est insérée dans la boîte de montage.
Un capteur de température est installé en même temps. Il se glisse juste à travers l'ondulation. À la fin de cette étape de travail, il est obligatoire de vérifier la résistance de chacun des conducteurs et de l'ensemble du câble à l'aide d'un testeur.
À ce stade, des installateurs généralement professionnels connectent le système de contrôle et vérifient la fonctionnalité.
S'il est particulièrement nécessaire d'effectuer un essai d'un tel système, lors du coulage ultérieur de la chape ou de la pose de carreaux, non seulement coupez l'alimentation électrique, mais, si possible, retirez l'unité de commande et isolez le fil électrique pour éviter une mise en marche involontaire !
Préparation à la pose du carrelage
L'installation d'un chauffage au sol électrique sous un carrelage au stade de la pose du câble ne s'arrête pas, il faut également réaliser une chape pour la pose du carrelage.
Une chape traditionnelle pour carreaux doit mesurer au moins 4-5 cm, et il est souhaitable d'avoir un renforcement supplémentaire, mais compte tenu du fait qu'un câble chauffant est posé ici, il est recommandé d'utiliser un mélange spécial pour les travaux thermiques, et au lieu d'une armature métallique, utilisez un treillis d'armature en tissu.
L'épaisseur d'une telle chape ne dépassera pas 1,5-2 cm Il est recommandé de couler la chape en un seul passage. Il est important que pendant le fonctionnement, le câble chauffant ne soit pas endommagé, car s'il est endommagé, il sera nécessaire d'installer le chauffage par le sol d'une nouvelle manière. Par conséquent, il est recommandé d'utiliser une chape autonivelante et un rouleau avec des pointes en plastique arrondies.
Pose de carrelage réalisé sur chape gelée après séchage final. En tant qu'adhésif, il est recommandé d'utiliser un thermomélange adhésif spécial prêt à l'emploi.
