Les fabricants de radiateurs de chauffage modernes ne se lassent pas de vanter la qualité et l'efficacité de leurs produits. En toute justice, notons qu'il y a effectivement des progrès dans ce domaine, mais les tests dans la pratique montrent qu'à eux seuls ces systèmes de chauffage avec des planchers film infrarouges sont encore incapables de faire face au chauffage en hiver. La rationalisation du chauffage d'un appartement résidentiel nécessite l'introduction de solutions intégrées, seul moyen de parvenir à la création d'un microclimat vraiment confortable. L'une des options pour résoudre le problème est les systèmes de chauffage par le sol à film, dont le principe est basé sur l'utilisation d'ondes infrarouges.
Avantages et inconvénients du chauffage au sol par film
Les principaux avantages opérationnels de ces systèmes sont :
- Une onde IR de 5 à 25 microns de longueur ne chauffe que les surfaces qu'elle traverse, mais ne chauffe pas (et donc ne sèche pas), contrairement aux radiateurs et aux radiateurs électriques au sol, l'air lui-même. Cela vous permet de maintenir un microclimat optimal sans utiliser d'humidificateurs;
- le chauffage simultané de toute la surface du sol garantit l'uniformité de la température dans tout le volume de la pièce et l'absence de zones chaudes et froides;
- les systèmes se caractérisent par une faible inertie et un temps de réponse rapide - l'effet de la mise sous tension devient perceptible après quelques minutes ;
- l'efficacité des radiateurs et des éléments au sol, même les plus modernes, est réduite par la convection : il fait toujours plus chaud près du plafond, toujours plus frais au niveau du sol. Les systèmes intégrés directement dans le sol n'ont pas cet inconvénient - le sol lui-même agit comme une source de chaleur, de sorte que la température est toujours la même à tous les niveaux ;
- compacité: l'installation d'un tel système ne surélève pas le sol de plus de 3 cm (les tapis chauffants avec câbles chauffants sont plus épais en eux-mêmes, les systèmes d'eau nécessitent un dispositif de chape en béton qui cache quelques centimètres de plus);
- rentabilité - par rapport à d'autres systèmes intégrés, le sol en film consomme 20% d'électricité en moins.

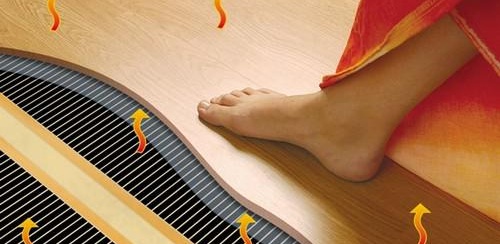

Répartition uniforme de la chaleur lorsqu'il est chauffé avec un sol en film
Il y a suffisamment d'avantages, mais il est évident que les sols à film infrarouge auraient déjà chassé tous les concurrents du marché s'ils n'avaient pas quelques inconvénients. Ils ont d'autres points :
- la facilité d'installation est un concept relatif. Les contacts en argent nécessitent des soins et de l'attention - s'ils sont mal installés, vous devrez remplacer le contact (et leur nombre est limité dans le kit), voire couper le film ;
- le sol en film peut être monté sans chape, mais il est toujours nécessaire de niveler la base du sol (cependant, si nous parlons de pose sous un stratifié, cette étape ne serait toujours pas évitée);
- Les ondes IR ne dessèchent pas vraiment l'air, mais uniquement lorsque le chauffage local est éteint, ce qui, à son tour, entraînera la nécessité d'augmenter la puissance de chauffage, ce qui annulera les économies d'énergie. Nous devrons trouver expérimentalement un équilibre raisonnable;
- restrictions sur le choix des meubles: une base solide ou des pieds trop bas entraîneront une surchauffe du sol, des meubles et du film lui-même, ce qui réduira sa durée de vie.
Quel type de sol choisir
Le sol en film est idéal pour les espaces de vie de taille moyenne (20-40 m2). Mais dans les petites pièces (par exemple, une salle de bain), l'utilisation de systèmes de câbles ou les tapis chauffants sont plus rationnels - ils sont plus faciles à installer. Dans les pièces de plus de 50 m22, le plancher de film peut également ne pas être assez efficace en termes d'économie - un film de haute puissance est nécessaire, et il consommera plus d'électricité qu'un film similaire système d'eau.
Le choix d'un type spécifique de film IR dépend du revêtement de sol et de l'emplacement du système.
Selon les composants utilisés et la conception, le film est classé en deux types : carbone et bimétallique.
Dans le premier cas, la fibre de carbone à partir de pâte de carbone, parfois avec une pulvérisation de graphite, est utilisée comme élément chauffant, soudée entre deux couches de film de lavsan. Dans le second, de fines plaques d'aluminium et de cuivre sont placées entre des couches de film de polyuréthane souple. Le film de carbone a une plus large gamme d'applications et peut également être monté sur des surfaces horizontales. Il peut être posé sous le grès cérame et sous le carrelage.
Le film bimétallique fonctionne bien en combinaison avec des revêtements de sol souples, mais il ne peut pas être posé sous les carreaux. De plus, il est un peu plus difficile à installer - le manque de mise à la terre oblige à inclure un RCD dans le circuit d'alimentation. En termes de coût, les deux options sont à peu près les mêmes, mais uniquement si la fibre de carbone du premier type de film n'a pas de pulvérisation de graphite - cela augmente la durée de vie du système, mais entraîne une augmentation de son prix.

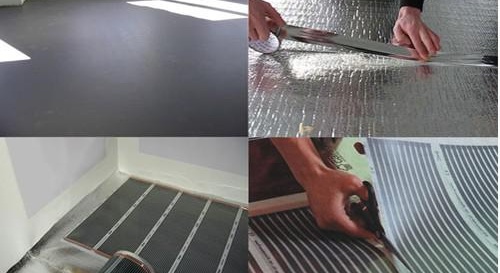

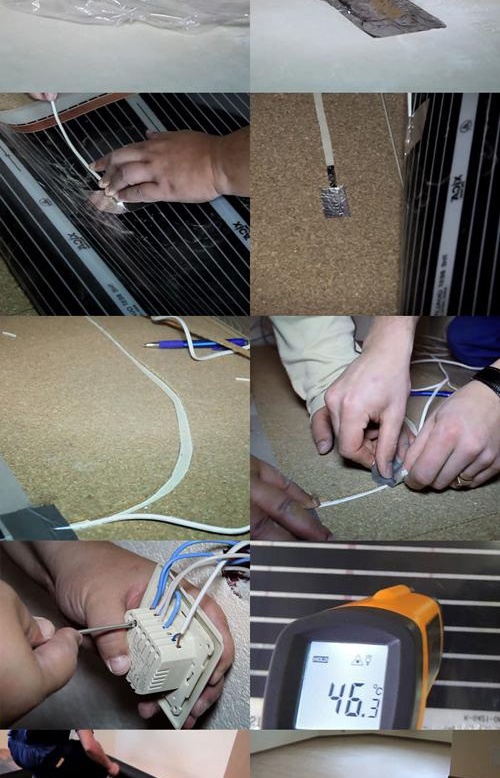

La procédure d'installation du film de sol
La toute première étape est la préparation de la fondation. Il devrait être uniforme, sans nids-de-poule ni bosses, la différence de hauteur maximale est de 3 millimètres par deux mètres de surface au sol.Si plus, il est impossible de poser le film, vous devez d'abord essuyer les creux et éliminer les saillies. Si la pose est effectuée sur l'ancien revêtement sans le démonter, celui-ci doit être régulier, solide et non affaissé.
Si la base répond à ces exigences, avant de commencer le travail, il est conseillé de la marquer en fonction de la largeur du film. Il est également conseillé de déterminer immédiatement l'emplacement du régulateur (dans la plupart des cas, il n'est pas inclus dans la livraison du système, son choix appartient donc au propriétaire de l'appartement) et la méthode d'installation. Si le câblage doit être caché, coupez le stroboscope, percez un trou pour la sortie du câble et des trous de montage pour le régulateur lui-même - tous ces problèmes doivent également être résolus à l'avance.

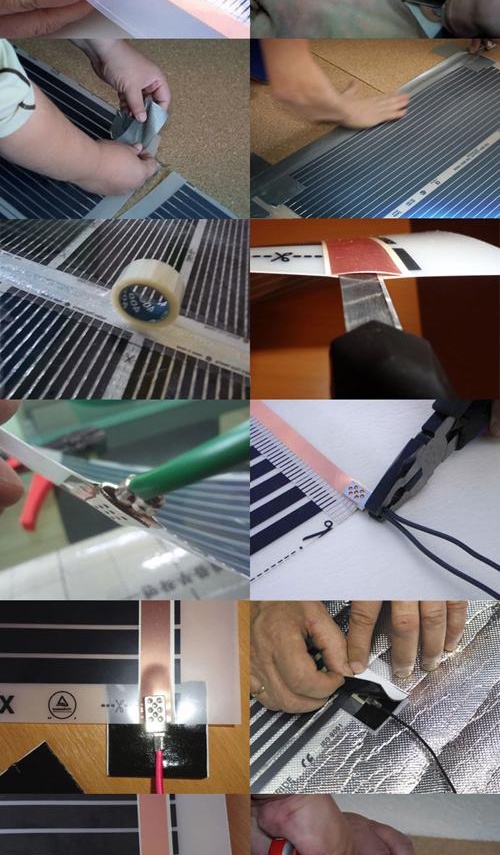

Ensuite, une couche réfléchissant la chaleur doit être posée sur la base. Il peut s'agir de mousse de polyéthylène ou de caoutchouc avec un revêtement métallisé. Après cela, vous pouvez procéder à la découpe et à la pose du film lui-même. Nuances importantes: vous ne pouvez couper le film que le long des lignes de coupe indiquées par le fabricant, il est posé strictement avec un bus en cuivre vers le bas. Un espace doit être prévu entre les bandes adjacentes (sa valeur est indiquée par le fabricant du revêtement dans les instructions).

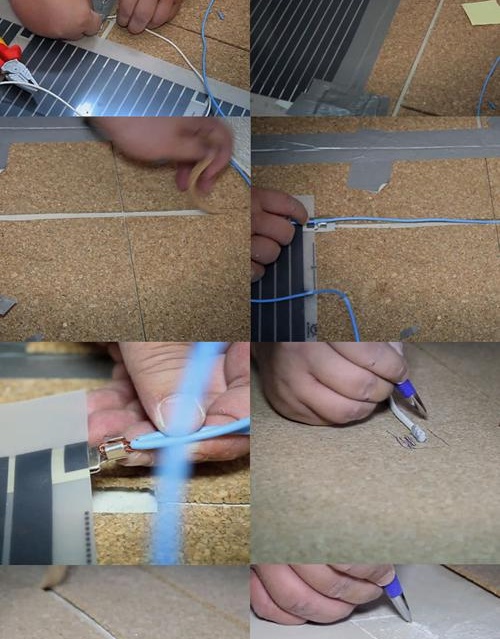

Ensuite, des pinces sont montées sur une extrémité de l'âme à l'aide d'une pince (il faut assurer un bon contact entre le jeu de barres et le plan de pince), dans laquelle sont ensuite insérés des câbles conducteurs. Les endroits ouverts (la section nue du fil et l'endroit de sa connexion avec la pince) sont isolés avec un isolant bitumineux (fourni dans le kit), il faut également isoler le bus nu à la deuxième extrémité de la bande.De plus, un capteur thermique est monté sur la face inférieure du film, il est fixé avec le même isolant bitumineux.
Les contacts installés et le capteur de température entraîneront l'apparition de bosses à la surface du film, il est donc conseillé de les noyer dans une base réfléchissante (il suffit d'en découper de petites zones). Il sera utile de découper des rainures pour les fils. Après la pose finale et le contrôle de surface de la présence de bosses, les fils sont réduits en ondulation, l'ondulation est placée dans un stroboscope (pour une installation en extérieur - dans une boîte).Vous pouvez maintenant connecter les fils du film thermique et du capteur au thermostat, et l'ensemble du système au secteur (n'oubliez pas le RCD lorsque vous utilisez un film bimétallique).
Après s'être assuré que tous les endroits sont isolés et que la connexion des fils du côté du film et du côté du réseau au thermostat est effectuée conformément aux instructions, des tests peuvent être effectués. La première inclusion est effectuée à puissance minimale. Chaque feuille de film est vérifiée. Après vous être assuré que tout fonctionne correctement, vous pouvez éteindre le système, poser le film protecteur et procéder à la pose du revêtement de sol.
Caractéristiques techniques du plancher chauffant infrarouge
Les données ci-dessous sont de nature moyenne et générale. Des chiffres précis doivent être vérifiés avec le vendeur du système, mais ces données sont suffisantes pour estimer approximativement le montant des dépenses à venir, planifier l'aménagement du sol et déterminer l'emplacement du thermostat, et comprendre si ce système est généralement adapté au fonctionnement. dans des conditions particulières.

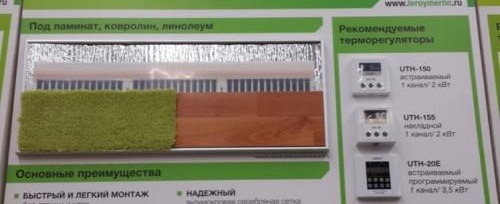

Lors du choix d'un thermostat pour chauffage au sol infrarouge, faites attention à la puissance du thermostat, généralement 2 kW.Il faut additionner le poids des valeurs de consommationet la valeur finale n'a pas dépassé la cote du régulateur, si elle est supérieure ou proche de 2 kW, alors nous recommandons de choisir 3,5 kW.
Largeur de couverture. Dans la plupart des systèmes domestiques, il est de 0,5 mètre. Il existe des sols destinés à être utilisés dans les bureaux, dans les installations industrielles, dans les bains, leur largeur peut être de 0,6, 0,8, 1 m.La consommation totale d'énergie est à peu près la même, mais un film plus large est plus cher.
Longueur de rayure. Pour différents fabricants, la valeur maximale autorisée de ce paramètre est différente, allant de 6 à 15 mètres. Si la longueur de la pièce est plus longue, il est logique de penser à connecter les moitiés séparément et à installer deux thermostats.
Consommation d'énergie d'un sol à film infrarouge. Ce paramètre dépend des réglages du thermostat, on ne peut donc parler que de la valeur crête. Elle, selon le type de film et le fabricant, varie de 150 à 230 W/m2. La consommation électrique moyenne à une température de surface du film de 30°С (21-24°С à l'intérieur) est de 25 à 45 W/h. Plus détaillé calculateur en ligne de calcul de chauffage au sol.
Le fabricant précise également point de fusion du film. Elle varie de 120 à 220 degrés. Du point de vue du consommateur, il vaut mieux ne pas penser à ce paramètre - il est moins coûteux d'effectuer l'installation correctement une fois, et à l'avenir de se conformer aux exigences du mode d'emploi (rappel sur les meubles bas), alors la température à la surface du film n'atteindra pas cette valeur.
Combien ça coûte
Le coût des systèmes simples au carbone et bimétalliques varie de 500 à 1200 roubles pour 1 m². Les sols avec des éléments en carbone et un revêtement en graphite sont plus chers, leur prix peut atteindre jusqu'à 1800 roubles.Mais de tels systèmes sont plus fiables, comme le dit même la garantie - dans le premier cas, c'est un maximum de 15 ans, dans le second au moins 20. En même temps, cela dépend beaucoup du fabricant - Caleo, par exemple, a systèmes pour plus de 2000 roubles par 1 m2, et chez Rexva, vous pouvez trouver de très bons échantillons à 350 roubles pour 1 m2.
Attention, certains revendeurs proposent des prix non pas pour un mètre linéaire, mais immédiatement pour un rouleau. La longueur du film en rouleau est indiquée, dans ce cas, vous devez recalculer manuellement le coût d'un mètre.

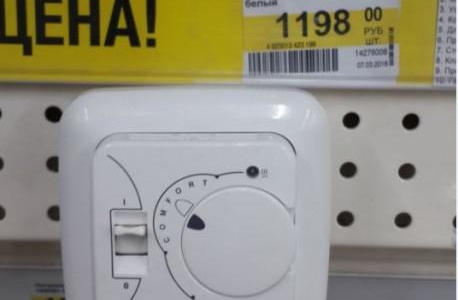

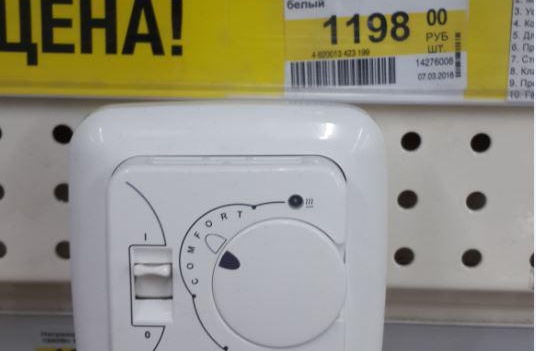

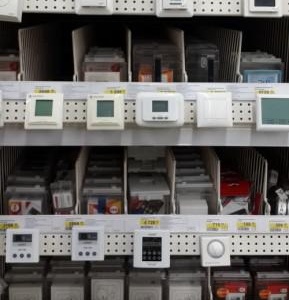

Il convient également d'ajouter le coût d'une base réfléchissant la chaleur (de 60 à 150 roubles pour 1 m2. selon le type) et thermostat. Ici l'écart est déjà plus solide, il est difficile de parler de certains prix moyens. Le thermostat mécanique le plus simple pour le chauffage au sol avec plusieurs étapes - pour 1198 roubles, j'ai rencontré à Leroy Merlin. Tactile programmable (fonctionnement de la minuterie, maintien d'une certaine température, etc.) - à partir de 2500 roubles.Un bon thermostat est la partie la plus chère d'un chauffage par le sol à film infrarouge.
Lors du calcul, il convient de prendre en compte si le film IR fonctionnera comme seule source de chaleur ou en combinaison avec d'autres systèmes. Dans le premier cas, vous devez couvrir au moins 70% du sol, dans le second cas, vous ne pouvez couvrir que les zones traditionnellement froides (loin des batteries, près des portes d'entrée).
Le coût des travaux d'installation dépend de l'exhaustivité de l'ensemble de services (ce dont il a besoin est déterminé par le consommateur lui-même). Lors de la commande auprès d'organisations tierces, le prix directement pour la pose du film et sa connexion au thermostat varie de 200 à 400 roubles par mètre.Tous les travaux supplémentaires - stroboscopes de coupe, installation et connexion du régulateur, installation du revêtement de sol et des plinthes sont payés séparément. Voici un coût approximatif de la pose d'un plancher infrarouge chaud.
