Installation à faire soi-même d'un plancher chauffant électrique avec photo et vidéo

Actuellement, l'électricité est de plus en plus utilisée pour le chauffage par le sol. Dans ce cas, un câble électrique spécial est utilisé, à l'aide duquel le sol est chauffé. Site rénovation d'appartement à faire soi-même, préparé une bonne instruction sur l'appareil, la sélection et l'installation du chauffage par le sol de leurs propres mains avec du matériel photo. Alors, commençons.

Appareil de chauffage au sol électrique

L'option du chauffage par le sol, qui utilise un câble électrique, contrairement à un système de chauffage à eau, est disponible tant pour les propriétaires de maisons privées que pour les résidents d'immeubles urbains de grande hauteur. Lors de l'installation d'un chauffage au sol électrique, pas de minstallation des canalisations et leur raccordement au système de chauffage, tout le travail consiste à poser un câble électrique fin, et à le raccorder au réseau électrique.

Le système de plancher est beaucoup plus facile à gérer, car il existe une grande variété d'appareils électroniques qui s'assureront que la température est toujours à un niveau donné. De tels sols à isolation thermique peuvent être utilisés dans diverses pièces, y compris des maisons de campagne, des datchas.Par exemple, en utilisant un tel système, vous pouvez maintenir la température requise dans une petite maison de campagne ou régler la minuterie de mise en marche de sorte qu'au moment où vous quittez le garage, la pièce soit réchauffée pour démarrer le moteur en toute confiance.

Selon sa conception, électrique sol chaud semblable à bien des égards à un système de chauffage dans lequel l'eau sert de liquide de refroidissement. Les méthodes de pose ne diffèrent pratiquement pas non plus de l'installation d'un sol chauffé à l'eau, la seule différence est que dans ce cas, l'élément chauffant est un câble.

Comment choisir un plancher chauffant électrique. Type de câble

Selon le principe de fonctionnement, les câbles chauffants sont divisés en deux types :

1. Auto-ajustable.
2. Résistant.

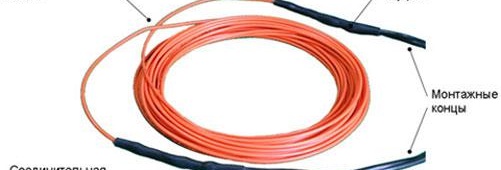

L'ensemble du système de chauffage au sol électrique se compose de câbles électriques qui sont posés pour connecter le système (la plupart du temps ils sont posés dans le mur) et des câbles eux-mêmes, avec lesquels le sol est chauffé. Pour réduire la résistance, la connexion des câbles d'alimentation et de chauffage est réalisée à l'aide de raccords spéciaux, comme indiqué sur la photo ci-dessous.

Câble résistif

L'élément chauffant principal d'un câble résistif est un noyau à résistance accrue, traversé par lequel le courant électrique est converti en énergie thermique. Afin d'éviter les chocs électriques aux personnes, le noyau chauffant est recouvert d'une couche d'isolant, au-dessus de laquelle une tresse métallique est appliquée. Cette tresse sert de masse et constitue un blindage de protection contre les champs électromagnétiques résultant du travail. Toutes ces couches sont recouvertes d'un isolant extérieur. Les câbles résistifs peuvent avoir un ou deux conducteurs.

Câble unipolaire

Un système de câble unipolaire est l'option la plus simple pour le chauffage par le sol électrique.Son installation consiste à poser le câble le long de la surface au sol, pour laquelle il est nécessaire de prévoir la connexion des deux extrémités du câble au système d'alimentation, c'est-à-dire que le câble est situé au sol sous la forme d'une boucle . Un tel système, ainsi que sa simplicité, présente un inconvénient important, du fait de la circulation du courant électrique à travers l'âme du câble, un champ électromagnétique se forme.La tresse lisse ce phénomène physique, mais le résultat n'est pas toujours satisfaisant.

câble à deux conducteurs

Un câble à deux conducteurs a également un noyau conducteur, qui est situé entre deux fils chauffants. Étant donné que le courant électrique circule dans des directions différentes, les champs électromagnétiques qui apparaissent dans différents fils s'annulent. Lors de l'installation de câbles résistifs, ils doivent être soigneusement scellés dans une chape afin d'éviter toute surchauffe et que le câble ne tombe pas en panne.

Câbles autorégulants

De tels câbles sont épargnés des défauts des câbles résistifs, car ici la matrice polymère sert d'élément chauffant. En cas de surchauffe d'une section, le courant y diminue, ce qui affecte le dégagement de chaleur. Dans cette zone, la température baisse, tandis que le reste du système fonctionne normalement. Les câbles autorégulants ont plusieurs fois le coût des câbles chauffants conventionnels, mais garantissent une longue durée de vie. durée de vie.

Film de sol à isolation thermique infrarouge c'est une excellente option lorsqu'il n'y a aucun moyen de faire une chape ; elle peut être posée sous stratifié ou moquette. Les avantages sont évidents, en savoir plus sur domaine cinématographique.

Lors de l'achat d'un câble, vous devez d'abord déterminer la puissance de l'ensemble du système de chauffage, par 1 m². Les experts conseillent de respecter les paramètres de sélection suivants:

• chambre - 100-150 W / m²;
• hall d'entrée, couloir, cuisine - 150 W/m²;
• toilette, salle de bain - 180 W / m²;
• balcon, loggia - 200W/m².

À l'aide de ces données, vous pouvez facilement déterminer la puissance spécifique du système de chauffage par le sol. Lors du calcul, vous devez exclure la zone occupée par des objets debout en permanence (armoires, canapés, baignoire, réfrigérateur, etc.). Tous ces éléments interfèrent avec la circulation normale de l'air, ce qui entraînera une consommation d'énergie inutile et, à ces endroits, les câbles peuvent surchauffer et tomber en panne.

Il convient également de garder à l'esprit que le câblage électrique dans les locaux d'habitation est conçu pour un maximum de 2 à 4 kW, par conséquent, lors du calcul de la puissance de chauffage, ce moment doit être pris en compte. En option pour sortir séparément.

Le calcul de la puissance du câble est calculé selon le schéma suivant. Si l'on prend par exemple la superficie d'une chambre 5 m², alors que la puissance doit être de 100 W/m². Nous obtenons 100x5 \u003d 500 watts. Dans le magasin, vous devez sélectionner un câble qui a la puissance appropriée. Le plus proche, par exemple, sera un câble de 24 m de long, ayant une puissance de 550W. Vous devez maintenant calculer l'étape de pose du câble - 5x100 / 24 = 21 cm (S chauffage x100 / longueur de câble) Notre calculateur en ligne pour calculer la puissance d'un plancher chauffant électrique.

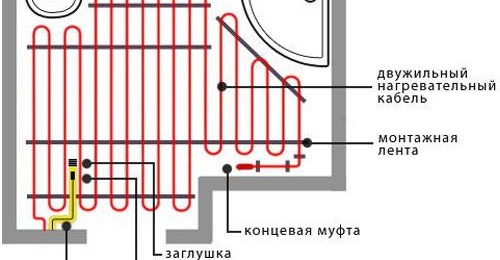

Technologie d'installation

Avant d'installer un plancher chauffant électrique, vous devez déterminer l'endroit où le thermostat doit être installé. Pour ce faire, vous devez percer un trou dans le mur dans lequel le boîtier de montage sera installé. Cela se fait généralement à une hauteur de 50 à 100 cm.Après cette procédure, il est nécessaire d'alimenter et de mettre à la terre le site d'installation de la boîte.Depuis le site d'installation, nous faisons une rainure dans le mur le long de laquelle les fils d'alimentation iront à la jonction avec le câble chauffant.

Après tous ces travaux, ils commencent à poser le câble, après avoir préalablement réalisé une couche d'isolation thermique d'environ 2 cm d'épaisseur.Le câble est posé sur une surface nivelée. Lors de l'installation du câble, assurez-vous que les rangées de câbles ne se touchent pas. Le câble est posé selon le schéma obtenu lors du calcul. Il est possible de poser à la fois en lignes parallèles et en spirale, car il n'y a pas beaucoup de différence là-dedans. La pose est effectuée sur un ruban de montage, qui est posé par incréments d'environ 50 cm.Les fils d'alimentation doivent être posés sur le thermostat, le couplage doit être dans une chape en béton.Après la pose du câble chauffant, un capteur de température est installé, il doit être monté dans un tube en plastique. Avant le coulage définitif du sol, vous devez vérifier la qualité du câble avec un testeur afin d'éviter un remontage de la chape en cas de câble défectueux en usine.

Pour contrôler la température, il faut privilégier les thermostats programmables, qui permettront l'utilisation du chauffage à un moment où les propriétaires sont présents dans la pièce.

Maintenant que tout est en place, vous pouvez commencer à verser coupleur. Si la surface du sol est dure, épaisseur de la couche de chape doit être supérieur à 3 cm, et si vous posez une couche d'isolation thermique, plus de 5 cm.

Vous pouvez commencer à connecter le câble chauffant lorsque la chape a durci. Il y a des bornes à vis à l'arrière du thermostat, elles doivent être connectées aux fils des capteurs qui déterminent la température du sol, ainsi qu'aux fils d'alimentation du câble chauffant et au câblage électrique qui alimente l'ensemble du système.Droit important connecter au panneau électrique. Si vous n'êtes pas sûr de pouvoir brancher correctement un chauffage au sol électrique, alors nous vous conseillons de regarder des conseils vidéo d'experts.

L'installation d'un chauffage au sol électrique se termine ici. Pour l'analyse et la sélection finale du système, voir comment faire plancher chauffant à l'eau à faire soi-même, la technologie d'installation est légèrement différente. Vous voudrez peut-être poser exactement le sol de l'eau. Si vous avez des questions, n'hésitez pas à les poser dans les commentaires.

Une sélection de vidéos sur le choix et l'installation d'un plancher chauffant électrique
