Comment installer et connecter correctement la prise

Les prises électriques sont un type particulier de produits d'installation électrique qui sont utilisés pour connecter divers appareils électriques (à la fois industriels et domestiques) au réseau électrique. Considérez comment choisir le bon et dans quelle prise installer.

Installation de prises électriques

À l'heure actuelle, une norme européenne unifiée pour l'exécution des systèmes d'alimentation électrique est utilisée en Russie. Conformément à cette norme, tous les équipements d'installation électrique domestique utilisés dans la zone UE peuvent également être utilisés dans les réseaux électriques russes. Les prises électriques domestiques, par exemple, doivent être conformes aux prises standards installées sur le réseau.

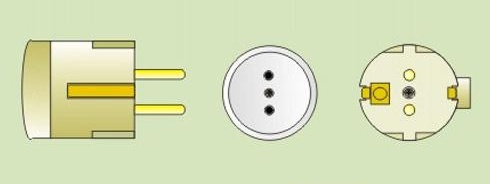

Bien sûr, dans la vraie vie, tout n'est pas si fluide et les prises à l'ancienne sont encore utilisées à certains endroits. Ces produits, conçus en règle générale pour des courants ne dépassant pas 8 ampères, ont des entrées légèrement plus petites que les prises européennes. Par conséquent, une prise de style européen n'y est tout simplement pas incluse.

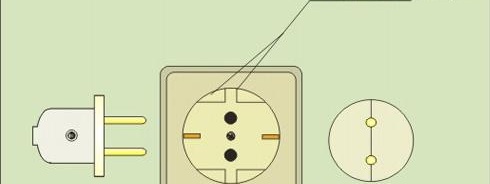

Dans le même temps, une fiche de style ancien ne peut parfois pas être connectée à une prise euro moderne, qui est équipée d'un contact de mise à la terre spécial et de guides qui empêchent la fiche d'être insérée dans la prise.

Par conséquent, la seule bonne décision dans ce cas sera de remplacer les produits de câblage obsolètes par de nouveaux, surtout si vous faites un gros rénovation d'appartement à faire soi-même.

Les types de prises actuellement utilisés peuvent être produits dans différentes conceptions, différant par le degré de protection contre la poussière et l'humidité de ces produits. Pour indiquer le degré de protection des produits d'installation électrique, on utilise généralement les lettres latines IP et deux chiffres. Par exemple, les produits avec un degré de protection IP20 sont utilisés pour le placement à l'intérieur, IP44 pour les toilettes et la salle de bain, et IP65 et supérieur pour le placement à l'extérieur (rue).

Comme toute technique de travail, les douilles peuvent parfois tomber en panne. Cela se produit généralement en raison de l'apparition de surcharges dans le réseau, qui sont causées par le fonctionnement à long terme de tout appareil à haute puissance, généralement des appareils de chauffage. Lorsqu'ils sont surchargés, les contacts d'entrée commencent à chauffer beaucoup et peuvent finalement tomber en panne à cause d'une surchauffe. Un tel dysfonctionnement des prises est facile à identifier visuellement, ce qui est généralement effectué lors d'une inspection de routine de l'intérieur d'un produit électrique. Dans ce cas, il est plus raisonnable de remplacer immédiatement l'ancien (défectueux) par un nouveau.

Dans certaines situations, la perte de tension dans la prise est associée à l'épuisement du conducteur qui lui convient - dans ce cas, la prise n'a pas besoin d'être remplacée, mais il suffit de restaurer le contact grillé. (Ci-dessous, nous verrons comment choisir le bon point de vente, quelle entreprise acheter et à quel prix afin de choisir une option fiable et sûre.)

Selon la méthode d'installation, toutes les prises connues peuvent être divisées en deux types:

1. Installé dans des lignes de câblage ouvertes.
2. Travailler dans des circuits de câblage cachés.

Comment installer une prise dans un circuit de câblage ouvert

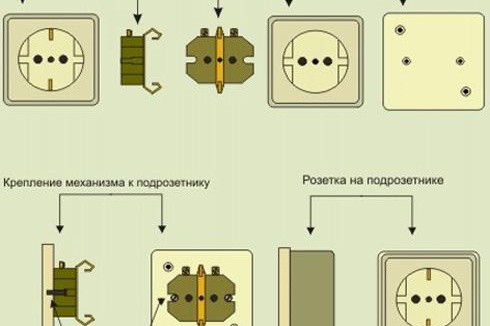

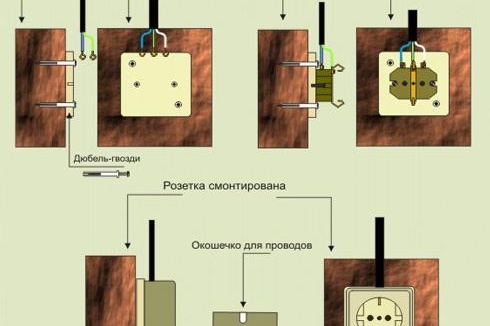

Les structures électriques de ce type sont structurellement conçues sous la forme d'une unité de travail équipée d'un couvercle isolant, et ces produits sont fixés à la surface du mur soit à l'aide d'une plate-forme plate spéciale (boîte à prises), soit sur des chevilles fixées directement au mur.

L'installation de tels types commence, en règle générale, par la fixation d'une boîte de prises sur le mur, qui, selon le matériau du mur, peut être montée de manière rigide avec des chevilles (en béton ou en brique) ou à l'aide de vis (lorsqu'elles sont fixées sur du plastique et bois), ainsi que des vis autotaraudeuses ou des vis (lorsqu'elles sont fixées à une base métallique). Les trous dans la base sont préparés à l'avance - ils sont percés avec un perforateur ou une perceuse. L'ensemble de douille lui-même est fixé directement à la douille, pour laquelle des trous spéciaux sont utilisés sur la base. Ensuite, les extrémités pré-préparées du câblage d'alimentation sont également connectées aux bornes de la prise.

Le capot isolant (décoratif) à l'entrée du câblage est soigneusement découpé dans la zone perforée par le constructeur puis mis en place avec fixation par vis centrale. Notons en particulier que toutes ces opérations doivent être réalisées hors tension.

Installation de prises cachées

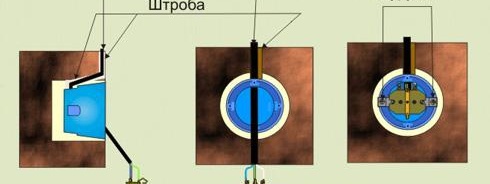

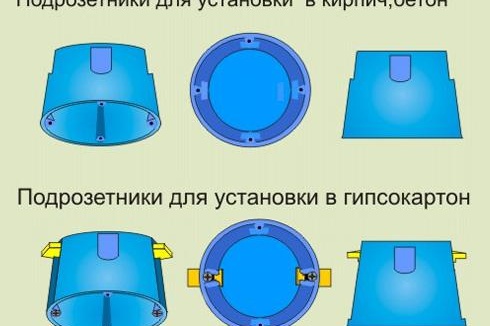

L'installation de prises pour le câblage caché est généralement effectuée à l'aide de boîtiers de prises spéciaux réalisés sous la forme d'un gobelet en plastique peu profond.

Avant d'installer un tel «verre» dans le mur, d'abord, en utilisant des buses spéciales pour une perceuse (couronnes), un évidement est sélectionné en fonction de la taille de la douille.Vous pouvez découvrir comment cela se fait dans la section installation de câblage caché sous plâtre.

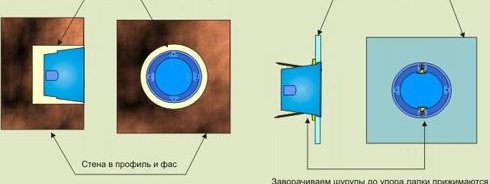

Afin de placer une boîte à prises dans un mur en plaques de plâtre, vous devez d'abord percer un trou rond de la taille d'un verre, après quoi vous pourrez insérer cet ensemble dans la niche ainsi obtenue et l'y fixer. Fixation du verre de la douille dansmur en plaques de plâtre fabriqué à l'aide de pinces spéciales. Dans les murs en brique, en béton ou en gypse, les boîtes de prises sont fixées à l'aide de mélanges de construction préparés à base de gypse - enduit de gypse pour murs. Dans ce cas, tous les verres du mur doivent être installés de manière assez uniforme et de préférence au même niveau que le plan du mur.

Pour fournir le câblage électrique à la prise, il est nécessaire de découper une petite rainure dans le mur, dont la profondeur doit être suffisante pour cacher complètement les fils. Le câblage doit être posé dans le stroboscope résultant de manière à ce que l'alimentation des conducteurs insérés dans le boîtier de prise soit d'environ 10 cm de long. Après cela, l'ensemble de prise lui-même est fixé dessus, aux bornes desquelles les fils précédemment connectés est connecté.

Le boîtier de la douille est fixé au boîtier de la douille soit à l'aide de vis spéciales, soit à l'aide d'entretoises métalliques spéciales qui font partie de l'assemblage. en détail sur la hauteur des douilles.

Possibilité d'installer des prises à l'ancienne dans une prise

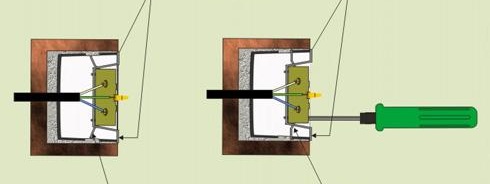

Pour la fixation finale de la douille, il est nécessaire de serrer les butées à vis avec un tournevis, en écartant les "antennes" métalliques, qui fixent rigidement le nœud de la douille dans la douille.

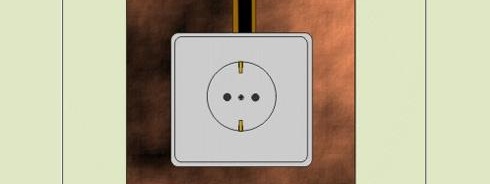

Pour une fixation sûre, préparez-lui un emplacement de manière à ce que ses limiteurs avant soient légèrement plus larges que les bords de la prise. Après avoir installé le couvercle décoratif sur la prise, nous pouvons supposer que les travaux d'installation sont terminés.

Conseils utiles sur l'installation et la connexion

Pour que la prise électrique vous serve longtemps et sans faute, lors de son fonctionnement, un certain nombre de conditions doivent être remplies, déterminées par les caractéristiques intégrées au produit. La principale exigence opérationnelle pour les produits de cette classe est la nécessité de réduire la résistance de contact dans le circuit entre les contacts de la fiche électrique et les bornes de contact de la prise elle-même. Ceci peut être réalisé en donnant aux bornes de la prise une forme spéciale, ce qui permet d'augmenter la surface des contacts et la force de leur compression.

Les douilles de style ancien utilisaient des bornes à ressort pour répondre à ces conditions, offrant un contact très fiable. Les ressorts utilisés dans ceux-ci ont créé la force nécessaire pour comprimer les contacts pendant toute la durée de vie prévue par GOST.

Aujourd'hui, à ces fins, des bornes pour connecter les fils, en alliages de haute technologie, dont les propriétés de charge élastique éliminent le besoin d'un ressort supplémentaire. Un léger échauffement de l'assemblage de la douille avec de telles bornes n'altère pas sensiblement la qualité du contact, tandis que les ressorts en acier utilisés auparavant perdaient souvent leurs propriétés de charge de ressort lors d'une surchauffe sévère.

Le corps de la douille elle-même est généralement constitué d'un matériau diélectrique mécaniquement résistant et résistant à la chaleur.Dans le passé, ces exigences étaient mieux remplies par les céramiques techniques spéciales, mais à notre époque (après l'apparition de nouveaux types de polymères résistants à la chaleur et durables), les céramiques ont été remplacées par des matériaux modernes à un coût relativement faible.

Les produits de câblage Legrand, par exemple, sont fabriqués à l'aide de cette technologie et font depuis longtemps l'objet d'une demande méritée de la part du consommateur russe. Néanmoins, la céramique est encore utilisée aujourd'hui dans des échantillons individuels de prises de fabricants chinois qui fournissent des produits électriques à l'Europe (et à la Russie également). Afin de ne pas chercher longtemps, comment connecter correctement la prise legrand – utilisez nos instructions d'installation universelles.

Pour faciliter l'utilisation, certains échantillons de produits du groupe de prix le plus élevé sont équipés d'un mécanisme d'éjection de fiche, qui vous permet de retirer automatiquement la fiche de la prise en appuyant sur un bouton spécial.

Un autre élément de l'amélioration des prises était des rideaux spéciaux qui servent à couvrir leurs ouvertures de travail et sont destinés à protéger contre la curiosité des enfants. De telles prises sont généralement installées dans une chambre d'enfant, mais elles ont parfois une conception peu fiable, entraînant un blocage du mécanisme du rideau et la nécessité d'un remplacement complet du produit.

Comment bien choisir

Les produits de câblage sont conditionnellement classés en trois catégories de prix.

1. Produits de classe économique très bon marché. Ils sont fabriqués, en règle générale, pour le grand public. Dans la fabrication de ces produits, les fabricants nationaux utilisent généralement les matériaux les moins chers et de qualité insuffisante.Les produits en provenance de Chine sont fabriqués à partir de matériaux de bonne qualité et ont une apparence assez décente, mais ils sont également une copie de conceptions européennes de haute qualité. La faible qualité de tous ces produits détermine leur disponibilité, ce qui laisse beaucoup à désirer.
2. Prises et interrupteurs électriques d'une catégorie de prix moyenne. Ils peuvent être classés comme des produits d'assez haute qualité et fiables, dans la fabrication desquels les dernières technologies sont utilisées. Ils attirent l'acheteur "moyen" avec un bon design, mais les prix de ces produits peuvent aussi l'effrayer. A titre d'exemple, on peut citer les produits électriques de Siemens et Legrand, ainsi que des produits individuels fabriqués en Chine (de Lezard, par exemple).Maintenant, il sera clair quelle entreprise est préférable de prendre et quelles sont celles qu'il vaut mieux refuser si possible, car la sécurité est primordiale.
3. Produits électriques de catégorie de prix élevée. Ces produits ont toutes les raisons de se réclamer de l'« élitisme », bien qu'ils ne se distinguent des produits du second groupe que par leur apparence. Dans leur production, des matériaux naturels qui sont généralement devenus à la mode aujourd'hui, tels que le bois ou le cuir, sont utilisés.

Informations utiles sur l'installation et le raccordement des prises

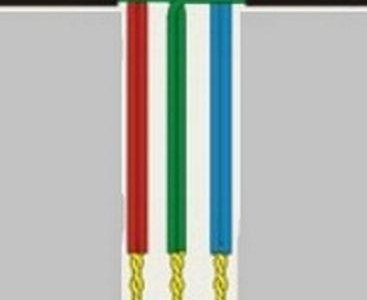

La connexion de groupes individuels de prises au câblage de l'appartement peut être effectuée soit avec une boucle, soit à l'aide de lignes séparées posées séparément sur chaque prise. Dans le second cas, le câble d'alimentation est posé soit directement depuis le tableau, soit depuis la boîte de jonction située dans chaque chambre (sur l'emplacement de la chambre).

L'utilisation de boîtes de jonction vous permet d'économiser de l'argent sur l'installation, notamment en raison de la distribution économique du câble d'alimentation dans toute l'installation et de la réduction du nombre d'opérations consacrées à son installation.

Lors de la pose du câblage directement à partir du tableau (à partir d'une machine séparée), il est recommandé d'organiser immédiatement des lignes de prises séparées qui fonctionnent avec des charges particulièrement élevées. Ces charges comprennent généralement des appareils de chauffage et des climatiseurs, des lave-vaisselle et des machines à laver, des cuisinières électriques et des chaudières. La prise de raccordement de chacun de ces consommateurs doit supporter un courant nominal d'au moins 16 Ampères (le disjoncteur doit également être dimensionné pour le même courant).

Dans ce cas, les conducteurs en cuivre des fils alimentant ce consommateur doivent avoir une section d'au moins 2,5 mm² et avoir une certaine marge actuelle. La réserve est nécessaire pour compenser l'écart réel du diamètre des fils vendus aujourd'hui par rapport à leur valeur nominale, ainsi que pour tenir compte de la possibilité de fonctionner en mode surcharge. Notez que pour connecter la cuisinière électrique de la cuisine, il est nécessaire d'utiliser un câble en cuivre à trois conducteurs d'une section d'au moins 4 mm².

Dans le connecteur à borne à vis des prises, les fils sont fixés de manière conventionnelle - en formant un contact annulaire à partir du noyau. Si les prises sont équipées de contacts auto-serrants à ressort (comme les borniers Wago), cela ne fera que faciliter le processus de fixation des extrémités du câblage. Dans ce cas, il suffit de retirer l'isolant des extrémités des fils et de les insérer dans les bornes.

En utilisant nos instructions universelles, il ne sera pas difficile de connecter la prise et de l'installer correctement.
