Méthodes de connexion des fils et câbles électriques

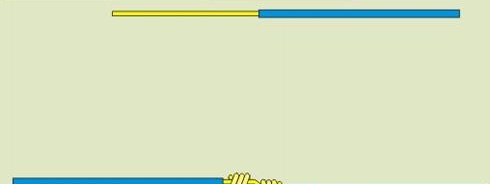

Jusqu'à relativement récemment, la torsion était le principal moyen de connecter les fils dans le câblage électrique domestique, et souvent dans les locaux industriels. Dans les règles modernes d'installation des installations électriques, cette méthode n'est même pas mentionnée, bien qu'en pratique elle soit toujours utilisée. en détail, sur toutes les options possibles pour connecter des fils toronnés.

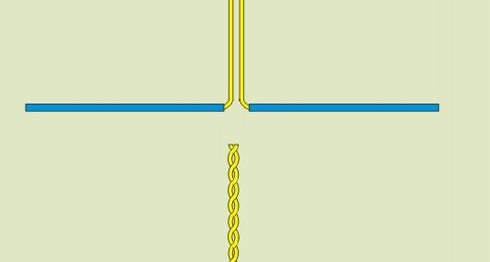

Torsion et soudure de deux fils

Un contact très fiable est assuré par la soudure, pour une préparation pour laquelle une pré-torsion est tout à fait appropriée et même nécessaire pour une surface de contact plus importante (étant donné que la conductivité électrique de la soudure est inférieure à celle des matériaux soudés) et une résistance mécanique.

La soudure nécessite un fer à souder d'une puissance de 60 à 100 watts. Vous devez d'abord retirer l'isolant des fils (de 4 à 5 cm), poncez-les avec du papier de verre fin et irradier, c'est-à-dire recouvrir d'une fine couche de soudure.

1. Pour les fils de cuivre, vous pouvez utiliser de la colophane ordinaire (solide ou sous forme de solution) ou des flux spéciaux pâteux ou liquides. Les flux de colophane et neutres sans nettoyage ne nécessitent pas d'élimination ultérieure, car ne provoque pas de corrosion.
2. Il n'est pas souhaitable d'utiliser de l'acide à souder et d'autres flux actifs - leurs résidus peuvent provoquer la corrosion des fils et même un court-circuit.
3. Il existe des matériaux de soudure pour l'aluminium, mais leur utilisation n'est pas recommandée.

Les fils étamés sont torsadés, puis soigneusement soudés. La soudure doit refroidir naturellement, sans refroidissement forcé, ce qui peut entraîner des fissures dans le joint. Il est pratique d'isoler la soudure terminée avec un tube thermorétractable de taille appropriée qui, lorsqu'il est chauffé, recouvre étroitement la jonction. C'est le moyen le plus sûr de se connecter. électrique fils et câbles, tant en cuivre qu'en aluminium.

Une autre option est le ruban électrique ordinaire, de préférence au moins 3 couches.

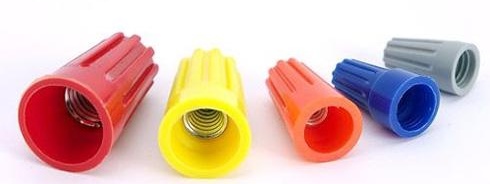

Connexion des clips isolants (EPI) peut être considéré comme une version moderne de l'ancienne torsion des fils. Il s'agit d'un boîtier en plastique avec un ressort conique anodisé à l'intérieur. Les fils à connecter sont dénudés sur une longueur de 10-15 mm, assemblés en un faisceau et l'EPI est enroulé dessus - dans le sens des aiguilles d'une montre, jusqu'à ce qu'il s'arrête. La surface totale de la connexion, en fonction de la taille - de 2,5 à 20 mm². La qualité de la connexion est assez élevée, mais un peu inférieure à celle des bornes à vis.

Connexion de fils d'aluminium et de cuivre avec des bornes

Les bornes à vis sont les plus courantes et sont souvent utilisées dans les boîtes de jonction. Disponible pour petits et très grands courants. Lors de l'utilisation de brins d'aluminium, il faut faire attention lors du serrage des vis, car il est mou (et parfois cassant) et facilement endommagé.

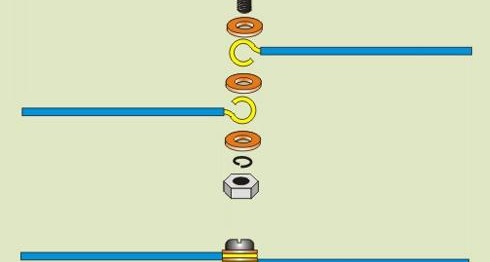

Câbles de connexion avec vis et rondelles

Il s'agit d'une option quelque peu obsolète, adaptée en l'absence de bornes à vis d'une taille appropriée, offre une qualité similaire, peut être utilisée pour connecter un fil d'aluminium au cuivre.

Collier de dérivation U-733

Il s'agit en fait d'une variante du bornier à vis, il permet de réaliser des dérivations à partir de la ligne principale sans la couper.

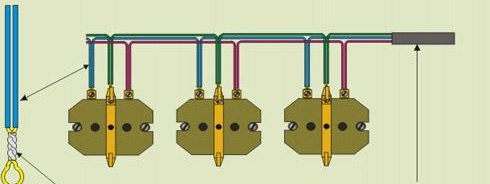

Connexion de plusieurs prises avec une boucle

Dans ce mode de réalisation, les douilles peuvent en fait être utilisées comme bornes à vis, mais pour une plus grande fiabilité, la connexion filaire doit être soudée.

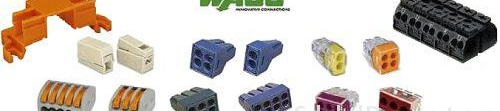

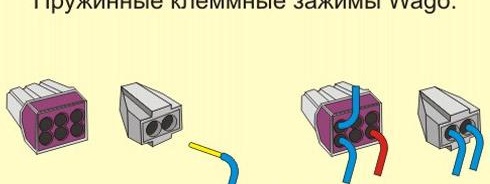

Blocs de jonction Wago autoserrants

Les borniers auto-serrants permettent brancher les fils électriques avec une section allant jusqu'à 2,5 millimètres carrés, le courant admissible peut atteindre 24 A. Il s'agit d'une méthode de connexion très rapide et technologiquement avancée. Le dénudage est effectué sur une longueur de seulement 10-12 mm, aucune torsion, aucune isolation, ni même le serrage des vis n'est nécessaire. Les fils sont simplement insérés dans le bornier. Cela ne fonctionnera pas de cette manière pour connecter uniquement des fils toronnés flexibles.

Un autre inconvénient est qu'en raison de la plus petite surface de contact, cette connexion est encore un peu moins fiable qu'une borne à vis ou, de plus, une soudure ou un soudage.

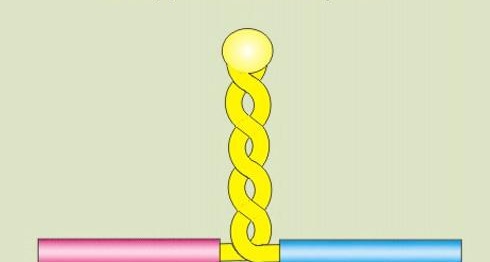

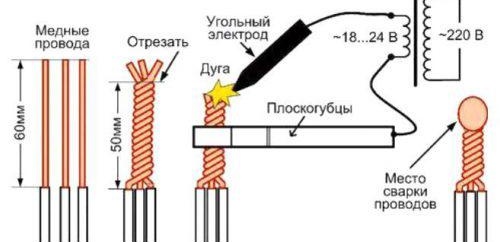

Connexion de deux âmes de câble par soudage

C'est la méthode de connexion la plus fiable, elle offre un contact parfait et une très longue durée de disponibilité.Les fils électriques sont torsadés sur une longueur d'au moins 50 mm, les fils de cuivre sont soudés avec une électrode spéciale en carbone revêtue de cuivre. Il est préférable d'utiliser une machine à souder à onduleur, bien que d'autres options soient possibles. Lors du soudage de fils, comme dans tout autre travail de soudage, un strict respect des consignes de sécurité est nécessaire.
