Comment installer et connecter un interrupteur de câblage caché-ouvert

Les interrupteurs électriques sont de petits appareils utilisés quotidiennement dans la vie de tous les jours et au travail pour contrôler diverses sources lumineuses. Considérez quels types de commutateurs sont.

Types de commutateurs

Il existe de nombreux types d'interrupteurs qui diffèrent à la fois par leur apparence et par leur degré de protection contre l'humidité et la poussière. Ces propriétés sont indiquées sur la surface de chaque équipement électrique à l'aide de 2 chiffres et de 2 lettres latines IP. Par exemple, les interrupteurs avec un degré de protection IP 20 conviennent pour un espace clos, les modèles IP44 pour une salle de douche, IP65 et les modèles suivants, respectivement.

Gradateurs

Parfois, au lieu d'un interrupteur à clé standard, un dispositif avec une fonction de changement en douceur de l'intensité de l'éclairage (gradateur) est utilisé. Sur sa face avant, en lieu et place d'une touche, on retrouve un stylo rond ou 2 boutons tactiles : « moins » et « plus ». La portée d'un tel appareil est limitée - il ne fonctionne qu'en conjonction avec une lampe à incandescence.

Minuteries

Minuterie - un type d'appareil électronique équipé d'un compteur de temps intégré qui vous permet de contrôler automatiquement l'éclairage. Les raisons d'utiliser des minuteries sont très diverses: de fournir un éclairage optimal pour les plantes d'intérieur à la création de l'illusion de la «présence» des propriétaires de la maison en leur absence réelle, afin d'éviter de pénétrer dans l'appartement par des voleurs - des «cambrioleurs» .

Interrupteurs à distance

Ce sont des appareils électroniques qui peuvent être contrôlés à distance à l'aide d'une télécommande spéciale. Ils sont sensibles à toute télécommande infrarouge (des téléviseurs, des centres de musique et d'autres équipements). Ils sont principalement utilisés par des personnes handicapées, ce qui facilite grandement leur vie et celle de leurs proches.

Par des interrupteurs

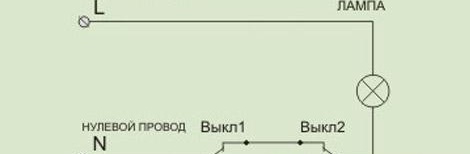

Afin de contrôler l'éclairage électrique à partir de deux points ou plus, dans les pièces de grande surface et en présence de plusieurs portes, des interrupteurs en croix ou à passage sont largement utilisés. Le schéma ci-dessous montre l'une des possibilités de connexion de tels interrupteurs pour une pièce à deux entrées et sorties. Voyons maintenant à quoi ressemble le schéma de connexion du commutateur.

Vous pouvez contrôler l'éclairage de n'importe lequel d'entre eux. Les interrupteurs traversants n'ont pas de clé avec une position "marche-arrêt" strictement fixe, contrairement aux interrupteurs conventionnels. Il peut changer constamment, ce qui conduit souvent l'utilisateur à la perplexité.

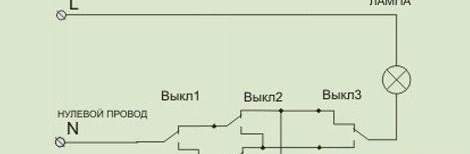

Schéma de câblage pour un dispositif croisé et deux dispositifs traversants (commande à 3 points)

L'interrupteur croisé (n° 2 sur la figure) est un interrupteur double traversant.Lorsqu'il est utilisé simultanément avec un interrupteur de passage conventionnel, il devient possible de contrôler l'éclairage d'une pièce spacieuse à partir de trois points ou plus, ce qui est plus pratique s'il y a plusieurs entrées et sorties.

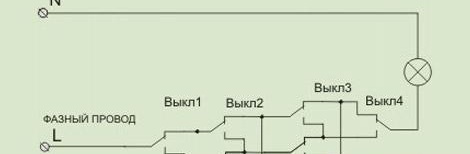

Installation de deux dispositifs croisés et de deux dispositifs traversants (commande à partir de quatre positions ou plus)

Commutateurs d'indicateur

Les interrupteurs équipés d'un indicateur sont relativement pratiques dans l'obscurité. Grâce à eux, les utilisateurs n'ont plus besoin de chercher la clé précieuse dans l'obscurité totale. L'interrupteur indicateur est comme une sorte de phare dans la nuit.

Classement conditionnel par groupes de prix

Les prises et interrupteurs électriques peuvent être classés en trois groupes de prix.

A. Classe économique

Ce groupe comprend des appareils domestiques bon marché fabriqués pour le grand public, dans la production desquels des matériaux de qualité plutôt douteuse sont utilisés. Les appareils fabriqués en Chine sont fabriqués à partir de matières premières de meilleure qualité et ont une apparence plus présentable. Cependant, la qualité de construction n'est pas encourageante pour les deux. Dans des conditions de fonctionnement actif, leur durée de vie est courte.

B. Prises et interrupteurs milieu de gamme

Ce sont des produits plus fiables et de haute qualité fabriqués à partir de matériaux de la meilleure qualité et utilisant des technologies modernes. L'acheteur est attiré par l'apparence du produit, mais le prix est quelque peu dissuadé.

C. Prises et interrupteurs haut de gamme

Produit de la catégorie "élite". Il ne diffère des produits de la classe "moyenne", dans l'ensemble, qu'en apparence. Le cuir véritable et le bois précieux, ainsi que les pierres semi-précieuses, sont souvent utilisés comme matières premières.

Comment installer et connecter un interrupteur à câblage ouvert

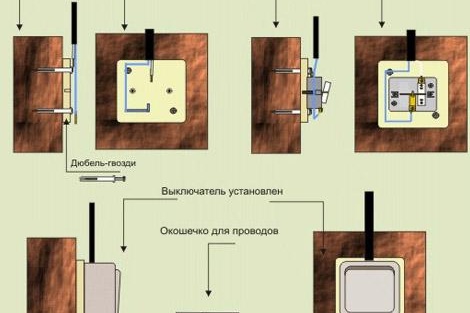

A. Disjoncteurs avec câblage exposé

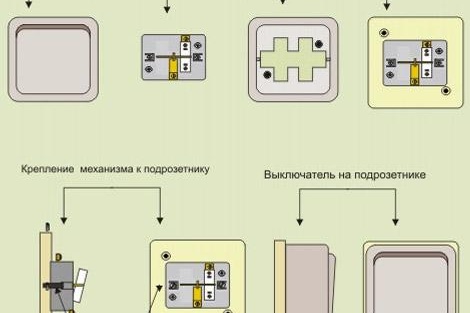

De tels interrupteurs comportent deux composants : un mécanisme interne et un capot isolant. Ils sont situés directement sur la surface du mur, à l'aide de boîtiers de prises.

Les travaux d'installation de l'appareil commencent par l'installation d'un boîtier de prise, qui est un coussin diélectrique. À l'aide de chevilles, de vis, de vis ou de vis autotaraudeuses (selon le type de surface), la plate-forme est fixée de manière rigide au mur. Après cela, le mécanisme de l'interrupteur est amené directement à la prise, à travers des trous spéciaux. Enfin, les extrémités des fils sont attachées aux bornes.

Sur le couvercle isolant, le fabricant de l'appareil a pré-pensé et percé un trou spécial, une sorte de fenêtre pour entrer le fil. Le couvercle, en plus de l'isolation, qui donne également à l'interrupteur un aspect esthétique correct, est installé en place et fixé avec des loquets ou des vis. À la fin des travaux, mettez les clés (clé).

L'ensemble du processus d'installation du disjoncteur doit être effectué dans des conditions de mise hors tension complète !

Comment installer et connecter un interrupteur de câblage dissimulé

B. Interrupteurs encastrés

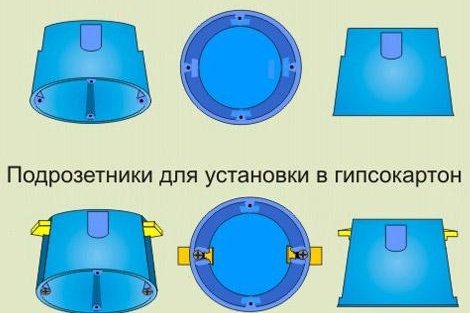

L'installation d'interrupteurs de ce type est réalisée à l'aide de boîtiers de prises qui ressemblent à des verres peu profonds (photo).

Dans le mur, à l'aide d'un outil spécial (couronne), un évidement est réalisé. Un simple trou rond de la taille d'une boîte de prises est découpé dans la cloison sèche. Les pinces aideront à fixer fermement l'appareil dans la cavité. Tout est décrit plus en détail dans l'article.installation de câblage caché sous plâtre, ciselage et pose de fils.

Si l'interrupteur doit être placé dans un mur de briques, de gypse ou de béton, un mortier à base de gypse sera nécessaire pour fixer l'appareil. Les boîtiers de prises doivent «s'installer» dans le mur de manière uniforme, sans distorsions, ce qui garantira leur fonctionnement ininterrompu pendant une longue période.

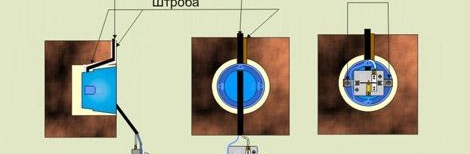

La prochaine étape du travail consiste à creuser dans la surface du mur, vers la douille, des sillons (stroboscopes). Le stroboscope doit être suffisamment profond pour masquer le fil d'alimentation.La pose du fil dans le sillon doit être faite de manière à ce qu'à la sortie de celui-ci, la longueur des extrémités du fil reste d'au moins 10 cm, c'est combien il faudra pour connecter davantage le cordon aux bornes de l'interrupteur. L'une des extrémités du fil est connectée à la prise avec des vis spéciales (si le mur est en cloison sèche) ou à l'aide d'entretoises métalliques incluses dans la conception du mécanisme (le seul moyen lors de l'installation d'une ancienne prise métallique) .

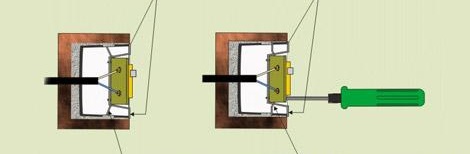

Installation d'une prise de type ancien

Serrez les vis qui écartent les entretoises à l'aide d'un tournevis. Une fois déplié, le mécanisme de l'interrupteur est fixé de manière rigide avec des entretoises. Pour garantir une fixation fiable, la condition suivante doit être remplie : les butées avant de l'appareil doivent chevaucher les bords de la prise, c'est-à-dire être légèrement plus large. À la fin des travaux, un couvercle est placé sur le dessus et des clés sont installées. Installation terminée.
