Schéma de raccordement du poêle électrique

Aujourd'hui, nous examinerons les prises électriques du poêle, ainsi que la connexion correcte du poêle électrique de nos propres mains.

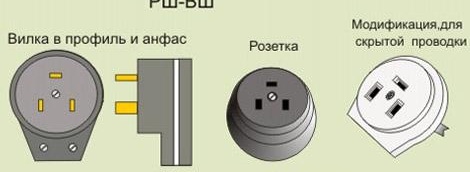

Les appareils électroménagers, et notamment les cuisinières, consomment une quantité importante d'électricité, ce qui nécessite la mise à la terre obligatoire du boîtier. L'ensemble complet de plaques domestiques à vendre se compose le plus souvent de connecteurs RSH-VSh - une paire d'une prise électrique et une fiche. Ce type de connecteur a été créé à l'époque soviétique. Selon la méthode d'installation de la prise, il s'agit de produits câblage ouvert, mais à notre époque il a été modifié pour câblage caché.

La solution constructive de la paire élimine la possibilité d'une connexion incorrecte lors de l'utilisation. Le courant de fonctionnement maximal déclaré est de 32 ampères (puissance moyenne 7 kW). Cependant, la puissance totale des appareils de chauffage des cuisinières électriques modernes est en moyenne de 8 à 10 kW et plus, ce qui est inacceptable pour ce connecteur. L'inclusion simultanée de tous les appareils constituera une issue fatale du connecteur. Aujourd'hui, la production de RSH-VSh en Ukraine, le prix et la qualité des produits ne sont pas élevés.

prises électriques pour cuisinière

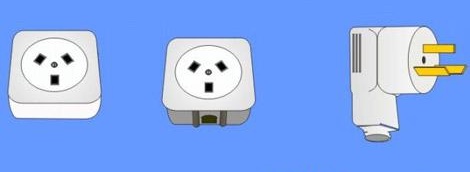

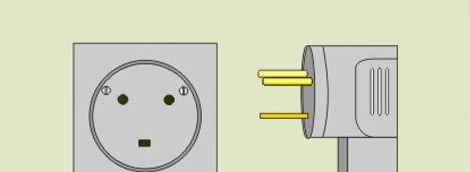

Les paires de prises de courant biélorusses sont assez bonnes. Ils ont un design moderne et conviennent mieux aux cuisinières électriques importées, qui n'incluent pas les cordons et les prises.

Les connecteurs biélorusses peuvent supporter de grandes quantités d'énergie électrique que 32A, il est plus pratique à utiliser et à installer. Sont établis en deux variantes, à la fois pour la conduite cachée, et pour la conduite ouverte.Le prix est légèrement plus cher que les ukrainiens, mais beaucoup moins cher que les européens.

Les prises pour cuisinières électriques sont installées de la même manière que les prises électriques ordinaires. Lors de l'installation du câblage caché, un évidement est creusé dans le mur, dans lequel une boîte de prises de n'importe quelle forme est installée à l'aide d'une solution spéciale à base de gypse. Dans la direction de la prise dans le mur, un stroboscope est creusé et les fils d'alimentation y sont posés, en les fixant aux bornes de la prise. Il est très important de connecter le fil de terre strictement à la borne avec la désignation.

Ensuite, le mécanisme de la douille est fixé avec des vis spéciales dans la douille, à la fin des travaux, le couvercle est mis en place. L'installation avec câblage ouvert s'accompagne de la fixation du mécanisme de prise directement sur la surface porteuse du mur sans prise supplémentaire. Assurez-vous de connecter le fil de terre.

Dans les appartements neufs, le fil de terre est immédiatement visible, son isolation est verte (jaune-vert). Dans les vieilles maisons, tous les fils sont lisses et, en règle générale, blancs. Pour trouver le bon fil, l'électricité est d'abord complètement coupée dans l'appartement. Ensuite, ils prennent un ohmmètre et accrochent l'une de ses sondes à un radiateur de chauffage ou à une conduite d'eau, et avec le second ils touchent tour à tour les extrémités des fils d'alimentation. Si le fil est mis à la terre, l'ohmmètre affichera une légère résistance, pas plus de quelques dizaines d'ohms, sur les fils restants, la résistance sera infiniment forte. Ainsi, le fil de terre détecté est marqué avec un marqueur ou un ruban électrique pour une plus grande facilité de différence. L'ordre dans lequel les fils restants sont connectés n'a pas d'importance. Voir l'article sur le nouveau et l'ancien façons de connecter les fils électriques, sera utile pour tout le monde. Voyons maintenant à quoi ressemble le schéma de connexion du poêle électrique dans les exemples de photos et les descriptions.

Comment connecter correctement la cuisinière électrique

Pour connecter la cuisinière électrique, vous aurez besoin de:

1. Connecteurs. S'il y a une prise, seule la fiche appropriée est nécessaire.
2. Bobine de fil PVA 3*4 mm² . Flexible, tripolaire, longueur 1,5-2 m.

Sur le panneau arrière, sous le couvercle en plastique de la cuisinière électrique, se trouve un bornier avec plusieurs cavaliers en cuivre.En ouvrant le couvercle, vous pouvez voir une image à côté, représentant généralement 3 options de connexion :

1. réseau d'alimentation triphasé - L1,L2,L3.N.PE.
2. réseau d'alimentation biphasé - L1,L2.N1,N2.PE.
3. réseau d'alimentation monophasé - L1.N.PE.

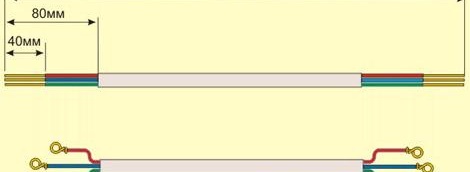

Une option appropriée est la troisième, nous pouvons l'utiliser pour connecter correctement la cuisinière électrique. Les cavaliers sont installés conformément à la figure. Ensuite, sur le fil PVA, la gaine supérieure est retirée des deux côtés de 75 mm et l'isolation des extrémités des âmes de 30 mm, scellée avec un anneau. Le noyau avec isolation verte est attaché à la borne de terre PE, les autres sont alternativement connectés aux bornes L1 et N (phase et zéro). Il est préférable de connecter des fils pour les conducteurs de phase avec une isolation marron ou blanche, et pour le bleu zéro, mais ce n'est pas critique.

Ensuite, la prise électrique est connectée. Le fil avec isolation verte est attaché au contact de terre, le reste - à la phase et au zéro.

Le multimètre vérifie la bonne connexion : la résistance entre le contact de masse de la fiche et le corps métallique du four s'avère nulle. Il va sans dire que les contacts de mise à la terre de la fiche et de la prise correspondent.Si tout est comme il se doit, le bornier est fermé avec un couvercle. Voir comment installer la prise correctement.

Il est recommandé de couper la tension de la prise avant d'y insérer la fiche, en éteignant la machine dans le panneau électrique. Ceci fait, ils vérifient l'absence de phase en touchant le tournevis indicateur sur la surface métallique du corps de la plaque. Si la commande, une vérification supplémentaire est effectuée dans tous les modes de fonctionnement.

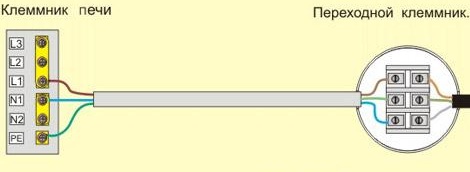

La cuisinière électrique de la cuisine est dans une certaine mesure un appareil fixe, car elle ne bouge pas du même endroit pendant des années. Et en fait, il existe une option pour le connecter sans prise de courant. Il est illustré dans la figure ci-dessous. Le poêle électrique est connecté via un bornier en céramique ou carbolite situé dans la boîte de jonction.

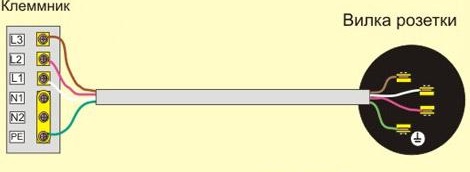

S'il y a une ligne électrique triphasée, il est préférable d'y connecter la cuisinière électrique. Cela est nécessaire en particulier pour les charges élevées sur le poêle, par exemple, dans les petits restaurants confortables, la puissance totale des appareils est bien supérieure à 10 kW, ce qu'un connecteur monophasé ne peut pas supporter longtemps. Le connecteur RSH-VSH triphasé est conçu pour un courant maximum de 25A et vous permet d'alimenter l'appareil avec une puissance allant jusqu'à 15 kW. Et il y aura suffisamment de câble en cuivre avec une section de 2,5 mm². Pour calculer la section de fil requise, utilisez notre outil gratuit en ligne calculatrice.
