Réparation de meuleuse à faire soi-même Interskol

Les meuleuses d'angle Interskol (meuleuses) sont très fiables et durables. Ils se distinguent par de bonnes performances et une grande fiabilité. Mais, une mauvaise utilisation de l'outil, le remplacement intempestif des balais de charbon, des lubrifiants et des roulements entraînent une défaillance prématurée.

La réparation du broyeur Interskol peut être effectuée indépendamment.

Pour ce faire, vous devez connaître le dispositif de la meuleuse Interskol, le schéma de montage, la procédure d'exécution des opérations technologiques lors du démontage et du montage des meuleuses d'angle. Afin de réparer correctement la meuleuse d'angle Interskol, il suffit d'étudier le schéma et les instructions proposés.

Les meuleuses d'angle Interskol sont récemment devenues de plus en plus populaires non seulement parmi les professionnels, mais aussi parmi les bricoleurs.

Caractéristiques de conception de l'outil

Interskol est un leader russe dans le développement, la production et la vente de divers outils électriques, reconnu par les fabricants mondiaux.Les produits Interskol se distinguent par leur ergonomie, leur simplicité et leur facilité d'entretien, leur respect de l'environnement et leur puissance accrue.
Les Bulgares Interskol sont classés selon le diamètre du disque : 115,125,150,180,230.
Parmi ceux qui aiment faire leurs propres mains, les broyeurs Interskol de deux classes sont particulièrement populaires : avec un diamètre de disque de 125 mm et 230 mm.
Dans les classes présentées, plusieurs modèles sont produits, se distinguant par leur puissance.
Dans la classe 125 mm, 4 (quatre) modèles Interskol sont produits : meuleuse d'angle 125/900, meuleuse d'angle 125/1000, meuleuse d'angle 125/1100E, meuleuse d'angle 125/1400EL.
Dans la classe 230 mm, 10 (dix) modèles Interskol sont produits, différant les uns des autres par leur puissance. Les Bulgares Interskol classe 230 sont produits avec une puissance supérieure à 2000 watts.

Le marquage Interskol UShM 230/2300 est déchiffré : une meuleuse d'angle avec un diamètre de cercle maximum de 230 mm, une puissance de 2300 watts.

Dans les meuleuses Interskol ushm 125, les engrenages entraînés sur la broche sont fixés par clavetage.
Les Bulgares Interskol UShM 125 sont assemblés dans un boîtier, qui sert de poignée.

Les meuleuses Interskol UShM 230 ont une poignée arrière confortable à l'arrière du boîtier. Ce sont des machines professionnelles puissantes avec une conception à deux mains. Pour les meuleuses d'angle de cette classe, les engrenages entraînés sont pressés sur l'arbre de la broche.

Dans les instructions de réparation proposées, nous examinerons les schémas de deux classes de meuleuses Interskol: meuleuse d'angle 125, meuleuse d'angle 230.

Outil nécessaire pour meuleuse de réparation Interskol

Il est impossible de réparer la meuleuse d'angle Interskol sans disposer d'un outil simple et nécessaire.Un ensemble de tournevis, de clés à fourche, d'un étau, d'un marteau, d'une presse vous aidera à réparer la partie mécanique de la meuleuse Interskol. Pour réparer les circuits électriques, vous aurez besoin d'un testeur. Eh bien, si vous avez la possibilité d'utiliser un appareil IK-2 pour trouver des virages en court-circuit en enroulements. Parmi les matériaux auxiliaires, vous aurez besoin de lubrifiant, de serviettes, de liquide de rinçage.

Pour effectuer une réparation de haute qualité d'une meuleuse d'angle de la famille Interskol, il est nécessaire de préparer un lieu de travail, de choisir le bon éclairage. Au sol, dans une pièce sombre, il est impossible d'effectuer des réparations de haute qualité.

Pour réparer le broyeur Interskol rapidement et correctement, vous avez besoin d'un schéma du broyeur que vous allez réparer.

Les dysfonctionnements des broyeurs sont divisés en mécaniques et électriques.

Les principaux dysfonctionnements électriques du broyeur Interskol

En règle générale, la cause la plus fréquente de défaillance dans le travail de la meuleuse d'angle est un dysfonctionnement électrique. Le principal pourcentage de défaillance des meuleuses dans la partie électrique est la défaillance des balais de charbon.

Réparation des circuits de commande des broyeurs Interskol

Les circuits de commande des broyeurs de différents modèles sont légèrement différents les uns des autres. Tout dépend de la puissance de l'outil, de la disponibilité de développements innovants. Certaines meuleuses d'angle ont une unité électronique qui régule la douceur du démarrage.

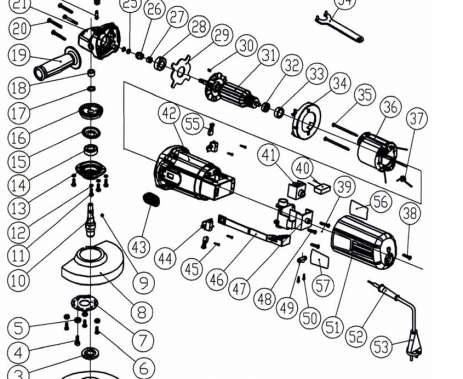

Schéma de câblage des circuits de commande du broyeur Interskol ushm 125





Dans les meuleuses Meuleuse d'angle Interskol 125 brosses électriques poz.55 sont montées dans des porte-balais spéciaux poz.44, qui ne peuvent être atteints qu'en retirant le couvercle arrière poz.51 du boîtier du stator poz.42.

Après avoir retiré le couvercle, il est nécessaire de dévisser les vis poz.50 retenant le corps du porte-balais.

L'usure des balais est déterminée par leur longueur résiduelle. La longueur des balais de charbon de travail ne peut être inférieure à 5 mm.

L'alimentation est fournie via le câble poz.53. Aux endroits où le câble entre dans la meuleuse d'angle et la fiche pos.53, le câble peut se rompre. Le dysfonctionnement est éliminé en remplaçant tout le cordon d'alimentation ou la pièce défectueuse. Les torsions ne sont pas autorisées.

Le câble d'alimentation alimente en tension l'interrupteur pos.41, inséré dans le boîtier po47. Pour contrôler le bouton de l'interrupteur, il y a un levier poz.46. Lors de l'entretien, purger le levier de vitesses avec de la graisse silicone.

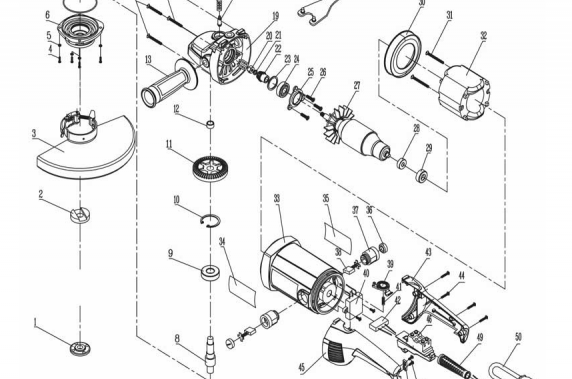

Schéma de câblage des circuits de commande du broyeur Interskol ushm 230



Le cordon d'alimentation poz.50 est fourni à l'interrupteur poz.46, qui est connecté à l'unité électronique poz.40, balais de charbon poz.38, insérés dans les porte-balais poz.37. La partie électrique du broyeur comprend également un stator poz.32 et un rotor poz.27.

Le remplacement des balais de charbon sur les meuleuses Interskol ushm 230 ne nécessite pas de retirer le capot arrière. Il suffit de dévisser le capuchon du porte-balais poz.36 et de retirer le porte-balais avec un balai de charbon. Mais vous pouvez remplacer l'interrupteur, l'unité électronique, le condensateur pos.42 uniquement en démontant la poignée arrière pos44.45. Pour ce faire, dévisser les quatre vis 4×16 poz.44.

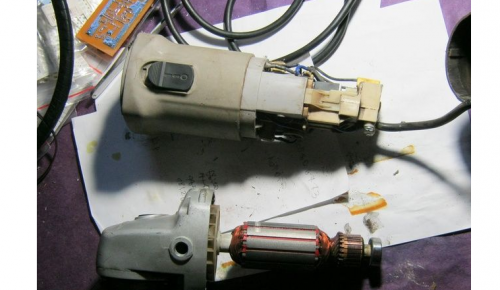

Comment réparer la meuleuse à rotor Interskol

Une panne de rotor se produit pour les raisons suivantes :

• Balais de charbon usés ou en panne ;
• Court-circuit ou enroulement ouvert ;
• Lamelles de collecteur d'induit travaillées :
• Roulements de rotor cassés ou bloqués.

La réparation du rotor nécessite des connaissances, des instruments et des équipements spéciaux.Il est préférable d'acheter un nouveau rotor ou de l'envoyer à un centre de service spécialisé pour réparation. Mais rappelez-vous, cela coûte de l'argent. Pour les plus doués, nous recommandons rembobiner le rotor.

Utilisez un extracteur pour retirer les roulements de l'armature. Mais vous pouvez utiliser des moyens improvisés. Par exemple, un étau, des bandes de métal, un marteau, une pointe en métal doux.

Démontage des roulements de la meuleuse d'angle à armature 125

Deux roulements sont installés sur le rotor pos.31 : arrière, près du collecteur pos.32.

Taille de roulement 608Z.

Et sur le côté du roulement de roue pos.28 taille 6000-2 RS. Analogique russe 180100.

Les roulements sont retirés après le retrait du rotor du carter de la boîte de vitesses. Pour retirer le rotor de la boîte de vitesses, il est nécessaire de retirer le pignon conique pos.26, assis sur l'arbre du rotor.

Pour ce faire, dévisser l'écrou М8×3,5 pos.25, démonter le pignon d'entraînement Z=12. Il est fixé avec une clé poz.30. Les roulements sont retirés avec un extracteur.

Démontage des roulements de la meuleuse d'angle à armature 230

Pour retirer les roulements de l'induit pos.27, il est nécessaire de retirer le rotor du carter de la boîte de vitesses pos.19. Dévisser l'écrou M8 poz.20, enlever la rondelle frein poz.21, démonter le pignon d'entraînement poz.22. en secouant doucement, retirez le rotor du carter de la boîte de vitesses. Le roulement restera dans le carter de la boîte de vitesses. Il est fermé par un couvercle de palier pos.25, qui est fixé au carter de la boîte de vitesses avec trois vis M5 × 8 pos.26.Un roulement de taille 6201-2RS est installé dans le carter de la boîte de vitesses. Analogique russe 180201.

Du côté du collecteur, le roulement poz.28 est retiré à l'aide d'un extracteur. Taille de roulement 608RT. Analogique russe 180608.

Réparation du broyeur de stator Interskol

La réparation du stator de tout broyeur Interskol est effectuée après avoir déterminé la nature du dysfonctionnement. Le plus souvent, le stator brûle. Cela est dû à une surchauffe de l'outil. Un dysfonctionnement du stator est indiqué par un déroulement involontaire et incontrôlé du rotor de la meuleuse d'angle.

Pour réparation de stator vous devez le retirer du boîtier. Le stator peut être testé sans le retirer du boîtier. Mais cela ne peut se faire que dans des ateliers spécialisés. Ou si vous avez un appareil de surveillance des virages en court-circuit IK-2. Il est possible de déterminer un circuit ouvert ou un court-circuit dans les enroulements du stator sans démonter le stator. Le stator brûlé est retiré, rembobiné ou un nouveau est installé à la place.

Un stator brûlé peut être rembobiné indépendamment.

L'algorithme de rembobinage est le suivant :

• Coupez l'enroulement endommagé d'un bord de quelque manière que ce soit;
• Comptez le nombre de tours de l'enroulement, déterminez le sens de son enroulement, le pourcentage de remplissage de la rainure du noyau du stator, mesurez le diamètre du fil;
• Après avoir retiré l'enroulement brûlé, nettoyez les rainures du noyau, vérifiez l'isolation;
• Avec le fil préparé, enroulez le nombre requis de tours des enroulements du stator dans les rainures préparées;
• Soudez les extrémités des enroulements, après y avoir mis un fil isolant;
• Imprégner les bobinages du stator en courant alternatif;
• Nettoyer les traces d'imprégnation à l'intérieur et à l'extérieur du carter du stator ;
• Vérifier le libre mouvement du rotor à l'intérieur du stator.

Vidéo de réparation de stator de broyeur Interskol à faire soi-même

Dysfonctionnements mécaniques du broyeur Interskol

Parmi les défauts mécaniques des broyeurs Interskol, la boîte de vitesses reste un point faible. Les engrenages utilisés dans la boîte de vitesses s'usent avec le temps, les dents sont détruites et du jeu apparaît dans les articulations.

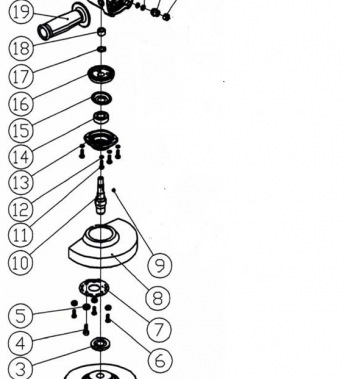

Réparation meuleuse de boîte de vitesses Interskol ushm 125

Afin de réparer la boîte de vitesses du broyeur Interskol, il est nécessaire d'établir la nature du dysfonctionnement. La plupart des pannes mécaniques de la boîte de vitesses sont déterminées visuellement ou auditivement. Un faux-rond important de l'arbre de broche, un blocage ou une rotation des engrenages de la boîte de vitesses sont déterminés par une simple inspection de l'état de l'arbre de broche. Et une augmentation du bruit lors du fonctionnement de la boîte de vitesses, des sons inhabituels, une surchauffe peuvent être déterminés à l'oreille ou en touchant le boîtier avec la main.



Pour démonter le réducteur, il faut dévisser (4) quatre vis М4×14 pos.11, retirer les rondelles frein DU-1000ER pos.12, retirer le couvercle du réducteur pos.13. La broche montée poz.10 y restera. La broche est montée dans le roulement poz.14. Taille de roulement 6201-2RZ. Analogique russe 180201.

Utilisez une presse pour extraire la broche du boîtier de roulement. Mais vous pouvez assommer doucement avec un marteau. L'essentiel est de ne pas endommager le couvercle du carter de la boîte de vitesses.

La roue dentée conique pos.16 repose sur une liaison clavetée et est fixée avec un circlip pos.17. En tant que clé dans la meuleuse Interskol UShM 125/900, une bille d'un diamètre de 3 mm est utilisée. Si vous retirez la bague de retenue, le retrait de l'engrenage n'est pas difficile. Dans d'autres modèles de broyeurs Interskol ushm 125, une clé est utilisée.

Retirez les engrenages et inspectez-les pour vous assurer qu'ils ne se lèchent pas les dents, qu'ils ne sont pas détruits ou mordus, qu'il n'y a pas de jeu dans la connexion clavetée.

Réparation meuleuse de boîte de vitesses Interskol ushm 230

Pour démonter le réducteur longueur 230, il faut retirer le couvercle pos.6 en dévissant 4 (quatre) vis. La broche pos.8 est maintenue dans le palier pos.9, enfoncée dans le corps du couvercle pos.6.Taille de roulement 6203zz. Analogique russe 180203.

La roue dentée pos.11 est pressée sur la broche avec un ajustement serré. Pour l'enlever, il vous faut une presse. Les artisans parviennent à retirer avec un marteau, en préchauffant l'engrenage.

Retirez les engrenages et inspectez-les pour le léchage des dents, leur destruction.

Meuleuse de réparation Interskol ushm 230

Assemblage du broyeur Interskol

L'assemblage du broyeur Interskol n'est pas différent de l'assemblage des broyeurs d'autres marques. Réparables, débarrassés de l'ancienne graisse, les pièces et assemblages sont autorisés pour le montage. L'assemblage se compose de plusieurs étapes.

Comment assembler la meuleuse à engrenages Interskol

Pour assembler l'ensemble de la boîte de vitesses, il est nécessaire d'assembler la broche en mettant des roulements et des engrenages coniques dessus.

Sur la broche poz.10 est placé le couvercle du carter d'engrenage poz.13, le roulement poz.14, les chapeaux de palier poz.15, la roue conique poz.16. L'engrenage est fixé sur la broche avec une connexion à clé. Dans la meuleuse d'angle 125, une bille de 3 mm est utilisée comme clé. Pour la fixation sur la broche, l'engrenage est fixé avec une bague de retenue poz.17. La broche assemblée est insérée dans le roulement à aiguilles poz.18. Et le roulement à aiguilles est enfoncé dans le carter de boîte de vitesses poz.21.

L'assemblage de la meuleuse d'angle de réduction 230 commence par l'assemblage de l'ensemble de broche pos.8, sur lequel le roulement pos.9 est monté, la bague de retenue pos.10. La roue dentée pos.11 est pressée sur la broche. La broche est insérée dans le roulement à rouleaux pos.12. Taille de roulement NK1210.

Pour faciliter le processus de pressage de l'engrenage mené pos.11 sur la broche pos.8, chauffez l'engrenage et refroidissez la broche.

Comment assembler un broyeur Interskol

L'algorithme d'assemblage du broyeur Interskol est le suivant :

• Le stator est inséré dans le boîtier ;
• Le stator est recouvert d'une protection plastique ;
• Un rotor avec une douille en caoutchouc protégée sur le palier collecteur est inséré dans le stator;
• La deuxième extrémité du rotor est insérée dans le carter de la boîte de vitesses ;
• Le pignon d'entraînement est monté sur le rotor et fixé avec un écrou à filetage à droite;
• Le carter de la boîte de vitesses est fixé au carter du stator avec quatre vis ;
• La douceur de rotation du rotor est vérifiée;
• Un couvercle avec un engrenage mené est placé sur le carter de la boîte de vitesses;
• 4 (quatre) vis fixant le couvercle de la boîte de vitesses sont serrées ;
• La douceur de rotation de la broche de l'outil est vérifiée;
• Balais de charbon installés
• Le capot arrière est mis en place ou la poignée est assemblée;
• Un essai de l'outil est effectué, la régularité du fonctionnement est vérifiée.

Selon l'algorithme ci-dessus, tous, sans exception, les broyeurs de la famille Interskol sont assemblés.

Plusieurs caractéristiques lors du démontage et du montage du broyeur Interskol :

• Pour une élimination de haute qualité de la vieille graisse du carter de boîte de vitesses, il est préférable de chauffer ce dernier avec un sèche-cheveux professionnel jusqu'à un état liquide de graisse, puis de le retirer;
• Dans certains modèles de broyeurs Interskol, le pignon d'entraînement est fixé sur l'arbre avec deux écrous, dont l'un est un clé en main de verrouillage S = 12;
• Dévissez ou serrez soigneusement l'écrou de fixation de l'engrenage mené du rotor dans les meuleuses Interskol ushm 115;
• Mettez du lubrifiant dans le carter de la boîte de vitesses, qui représente moins de la moitié de son volume;
• Lors du démontage, inspectez soigneusement l'état des lamelles du collecteur, il ne doit pas y avoir de traces de brûlures et de pistes usées.

Quelques mots sur le broyeur de lubrifiant Interskol

Avant d'assembler les composants mécaniques du broyeur Interskol, sans faute, lubrifiez les pièces avec le graisse. Les lubrifiants de fabricants étrangers et russes sont largement représentés sur le marché russe des lubrifiants. Aujourd'hui, vous pouvez acheter des lubrifiants de haute qualité auprès d'un fabricant national. Ils ne sont en aucun cas inférieurs en qualité à leurs homologues étrangers, mais sont plusieurs fois moins chers.

Pour les boîtes de vitesses des broyeurs, un lubrifiant spécial a été développé qui a une adhérence élevée. L'adhérence est la propriété d'une substance d'adhérer à une surface lubrifiée.

Conclusion :

• Lors du choix d'une meuleuse, arrêtez votre choix sur la meuleuse d'angle russe Interskol;
• Vous recevrez un outil fiable, durable, ergonomique et bon marché ;
• Privilégiez les broyeurs Interskol classe ushm 125;
• Dans le ménage, ils sont plus demandés et plus sûrs.

Je te souhaite du succès!
