Manuel de réparation de la meuleuse Makita

La célèbre marque japonaise Makita jouit d'une popularité bien méritée auprès des consommateurs du monde entier. Tous les produits de la marque Makita se distinguent par leur haute qualité, leur ergonomie et leurs prix abordables. Et un consommateur russe compétent essaie de tirer plus de l'outil qu'il ne peut en donner. Les meuleuses d'angle Makita ont leur propre force ultime.

La réparation à faire soi-même de la meuleuse d'angle Makita n'est pas particulièrement difficile et peut être effectuée à la fois dans un centre de service et par vous-même, car vous pouvez acheter librement les pièces de rechange nécessaires. Les dysfonctionnements de la meuleuse d'angle et la manière de les éliminer sont décrits en détail dans les instructions ci-jointes.

Caractéristiques de conception du broyeur Makita

Le bulgare est une meuleuse d'angle, qui n'a reçu un tel nom que dans les étendues de l'ex-URSS.Structurellement, toute meuleuse d'angle (meuleuse d'angle) a la même structure.

Le principe de fonctionnement des meuleuses d'angle Makita repose sur la conversion de l'énergie électrique en énergie mécanique. Cela conduit à la rotation de l'arbre sur lequel est installé le disque de coupe, de meulage et de polissage. Et on l'appelle angulaire car dans la boîte de vitesses utilisée, le couple est transmis sous un angle de 90º.

Étant donné que le refroidissement du moteur électrique dans les meuleuses Makita est assuré par l'aspiration d'air extérieur à travers les trous de ventilation, les pièces de travail des meuleuses Makita sont recouvertes d'un vernis en poudre protecteur spécial qui empêche la poussière de se déposer. Structurellement, les meuleuses Makita sont équipées d'un système de labyrinthe de joints et le bouton de démarrage est scellé.

Mais chaque entreprise introduit son propre zeste dans la conception pour attirer un acheteur. La meuleuse Makita ne s'en prive pas non plus. Les Bulgares Makita sont conditionnellement divisés en puissants et petits.

Les Bulgares Makita sont marqués en fonction de la puissance du moteur électrique.

Les caractéristiques de conception des meuleuses d'angle Makita incluent :

• La présence d'un dispositif à labyrinthe qui protège les roulements de la saleté et de la poussière.
• Les enroulements du moteur électrique dans les broyeurs de forte puissance sont protégés par un revêtement blindé.
• Les meuleuses d'angle Makita sont équipées d'un système spécial qui protège l'outil des secousses lors du démarrage, appelé Super-Joint-System.

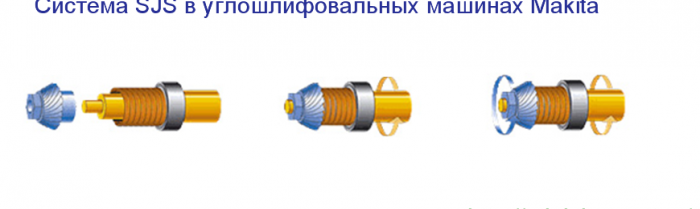

Quelques mots sur le système SJS. Le système empêche les rebonds, élimine les secousses et les blocages du corps de travail, protège le moteur électrique des surcharges.



Le système utilise un ressort dont le but est de transférer les forces du rotor aux engrenages de la boîte de vitesses. Le ressort agit comme un tampon, évitant les à-coups lors du démarrage et de l'arrêt.Cette conception réduit considérablement les vibrations et assure le bon fonctionnement de la meuleuse d'angle Makita.

Les Bulgares Makita sont divisés en classes en fonction de la largeur du disque de travail. Les Bulgares sont conditionnellement divisés en trois classes : léger, moyen, lourd. À son tour, chaque classe est divisée en broyeurs pour les professionnels et pour les besoins domestiques. Les modèles professionnels de meuleuses d'angle Makita ont une réserve de marche accrue, un système de sécurité intégré et une durée de vie accrue.Les meuleuses d'angle professionnelles résistent parfaitement aux charges lourdes pendant longtemps.

Les meuleuses d'angle domestiques Makita ont des performances élevées, mais des prix très abordables. Pour les meuleuses Makita, un disque d'un diamètre maximum de 230 mm peut être utilisé.

Selon le diamètre du disque, les meuleuses d'angle Makita sont divisées en classes:

• Le diamètre de 115-125 mm caractérise la classe légère. Se tient facilement d'une main par le corps, qui fait office de poignée. Mais les meuleuses d'angle professionnelles de cette classe peuvent être équipées d'une poignée arrière dotée d'un bouton d'alimentation intégré pour l'outil;
• Un diamètre de 150-180 mm fait référence au broyeur Makita à la classe moyenne. Cette catégorie comprend des modèles professionnels et amateurs équipés de moteurs électriques de différentes capacités. Les modèles modernes ont une poignée arrière pivotante ;
• Le diamètre de 230 mm caractérise les meuleuses de classe lourde. Dans cette classe, les meuleuses Makita sont produites exclusivement pour les professionnels. Ces machines sont conçues pour travailler sur du béton, des pierres, des briques, etc. Leur conception intègre tous les systèmes modernes pour protéger le consommateur contre les blessures.

Les modèles de broyeurs Makita sont disponibles pour des disques de diamètres de 115 mm, 125 mm, 150 mm, 180 mm et 230 m.

Dans les meuleuses de grande puissance, il est possible de remplacer les balais de charbon sans retirer le couvercle du carter du stator.

Les Bulgares Makita de diverses capacités diffèrent en apparence. Les broyeurs professionnels d'une puissance de plus de 1000 W ont un grand corps et une poignée arrière confortable. La poignée est équipée de patins de protection anti-vibration en noir. Les Bulgares d'une puissance allant jusqu'à 1000 W ont un corps pratique, qui sert de poignée.

Les meuleuses d'angle Makita ont un couvercle à dégagement rapide. Cette conception vous permet de retirer rapidement le couvercle de protection.

Outil nécessaire pour la réparation

La réparation à faire soi-même des meuleuses d'angle Makita nécessite l'utilisation d'un outil spécifique. Pas sans un jeu de tournevis. Il est préférable qu'ils soient équipés d'un mécanisme à cliquet. La meilleure option est d'utiliser un tournevis sans fil. Pour réparer la partie électrique de la Makita bulgare, vous aurez besoin d'un testeur, un appareil permettant de déterminer les tours en court-circuit IK-2. Et préparez également une clé à fourche, des extracteurs de roulements, un marteau, une pointe en métal doux. Eh bien, vous ne pouvez pas vous passer du nécessaire lubrifiants, produits de nettoyage, liquides pour enlever la vieille graisse.

Il est nécessaire de commencer à réparer une meuleuse d'angle de vos propres mains en préparant le lieu de travail, en installant le bon éclairage. Vous aurez besoin d'un schéma de la meuleuse d'angle du modèle souhaité et de la notice proposée.

Les dysfonctionnements des outils électriques sont divisés en deux types: électriques et mécaniques.

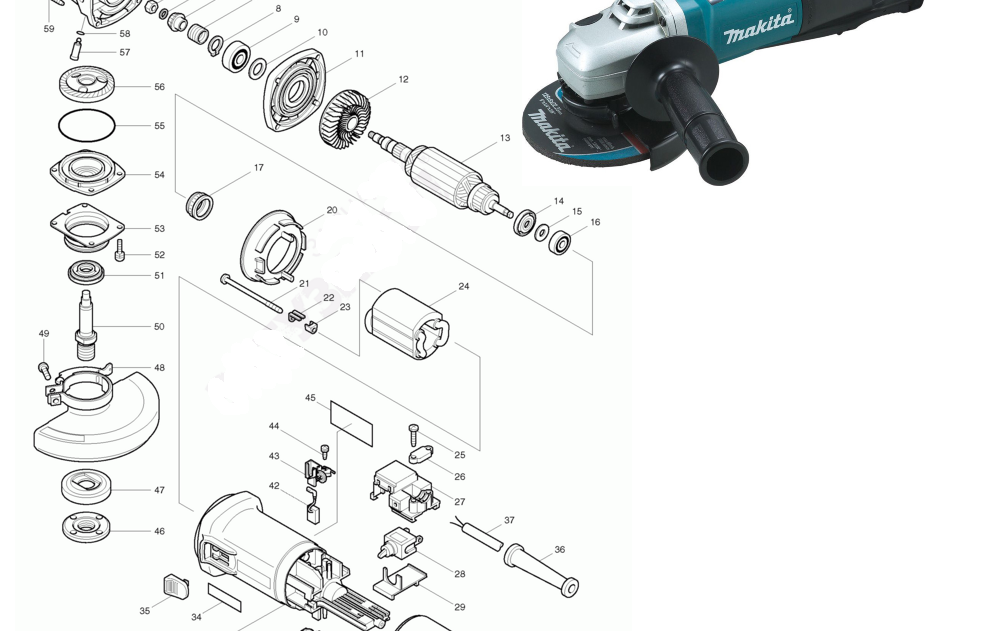

Nous considérerons la réparation des unités de meuleuse Makita en utilisant le circuit de meuleuse d'angle Makita 9565 comme exemple.

Défauts électriques possibles

Les dysfonctionnements électriques de la meuleuse Makita peuvent être divisés en dysfonctionnements du circuit de commande, défaillance du rotor et défaillance du stator.

Comment dépanner les circuits de commande du broyeur Makita

Si votre meuleuse Makita ne s'allume pas, la principale cause peut être une panne des circuits d'alimentation et de commande.

Pour accéder aux composants des circuits de commande, il est nécessaire de retirer le couvercle arrière du boîtier pos.38 en dévissant la vis autotaraudeuse 4×18 pos.39. L'interrupteur ST115-40 K9565 poz.28 est monté dans le support d'interrupteur poz.27. Le support de l'interrupteur est fermé par un couvercle poz.29, qui est fixé au boîtier du moteur poz.33.

Le câble d'alimentation poz.37 convient au commutateur. À l'aide d'un testeur, vérifiez la continuité des circuits du contact de la fiche aux bornes de l'interrupteur. L'interrupteur poz.28 est commandé par le levier poz.30. À partir des contacts de l'interrupteur, vérifiez le circuit vers les balais de charbon poz.42.

Dans les circuits de commande, le maillon le plus faible est les balais de charbon. La meuleuse d'angle Makita 9565 utilise des balais de charbon CB-318 avec arrêt automatique, alors vérifiez les brosses.

Dans les meuleuses d'angle professionnelles, des contrôleurs de vitesse sont installés. Dans les meuleuses Makita d'une puissance supérieure à 1000 W, l'installation d'un système de démarrage progressif est prévue. La meuleuse d'angle Makita 9077SF est équipée d'un tel système.

Si l'interrupteur tombe en panne, le dysfonctionnement est éliminé par son remplacement complet. Si le fil d'alimentation est cassé ou cassé, le dysfonctionnement est éliminé en remplaçant tout le fil ou en retirant ses parties endommagées.

Le processus de commutation est effectué à l'aide du levier poz.30.Si vous avez démonté le corps du broyeur pour une réparation ou un entretien, lubrifiez les rainures de mouvement du levier avec de la graisse de silicone avant le remontage.

Vérification du moteur électrique

Outre les circuits de commande, le circuit électrique de la meuleuse d'angle comprend un rotor et un stator. Ce sont des unités complexes dont la réparation est recommandée dans des centres spécialisés. Mais pour les artisans russes, il n'y a rien d'inaccessible. Nous recommandons notre méthodes de réparation de stator ou de rotor à faire soi-même.

Comment réparer la meuleuse de stator Makita

La défaillance du stator, position 24, de la meuleuse d'angle est indiquée par l'apparition d'une odeur de brûlé, une surchauffe du corps de la meuleuse et un ensemble spontané de révolutions de la meuleuse. Dans le corps de la meuleuse d'angle pos.33, le stator est fixé avec quatre vis autotaraudeuses 4 × 70 pos.21. Pour éviter tout dommage, le stator est fermé par la protection poz.20.

La réparation du broyeur de stator Makita consiste à déterminer un court-circuit ou des enroulements ouverts. Il est préférable d'effectuer des diagnostics de stator avec un appareil spécial appelé IK-2. Le stator est considéré comme défectueux si des traces d'obscurcissement de l'enroulement sont visibles, un circuit ouvert ou un court-circuit des spires d'enroulement est déterminé.

Le stator est en réparation simplement. Nous devons rembobiner ses enroulements.

Comment réparer la meuleuse à rotor Makita

En cas de surchauffe du broyeur, d'apparition d'une odeur de brûlé, d'une augmentation des étincelles dans la zone du collecteur, il faut faire attention à l'intégrité du rotor pos.13.

Le démontage du rotor est associé à un démontage séquentiel. Pour retirer le rotor, il faut le dégager de la boîte de vitesses pos.3. Pour ce faire, dévisser l'écrou hexagonal M6 pos.4. Pour dévisser l'écrou, vous devez serrer le rotor d'une main.Avec l'autre main, à l'aide d'une clé à fourche, dévisser l'écrou dans le sens antihoraire.

Retirer l'écrou, retirer la rondelle plate pos.5, retirer l'engrenage conique hélicoïdal pos.6, retirer le ressort de retenue pos.7. En balançant le rotor sur les côtés, retirez-le avec précaution du carter de la boîte de vitesses pos.3. Après avoir retiré la bague de retenue pos.8, utilisez un extracteur pour tirer le roulement pos.9.

La meuleuse Makita 9565 utilise un roulement 6001LLB.

Il reste à retirer la rondelle plate pos.10 et le couvercle de la boîte de vitesses pos.11.

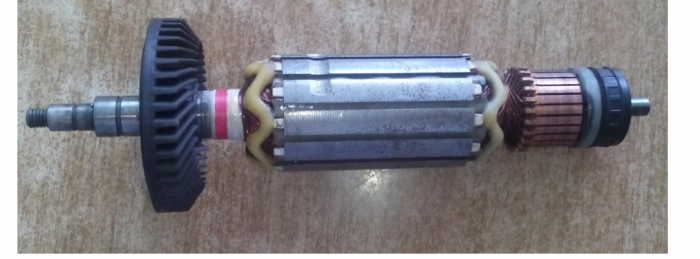

Devant vous se trouve l'apparition du rotor de broyeur Makita 9565 avec une rondelle isolante pos.14, une rondelle plate 7 pos.15, un roulement pos.16 et une botte en caoutchouc 22 pos.17. Dans la meuleuse d'angle, un roulement 627zz est utilisé côté collecteur. Analogique russe 80027.

La réparation du rotor consiste à le remplacer par un neuf ou réparé. Vous pouvez réparer le rotor vous-même, mais vous n'avez pas seulement besoin de patience, d'équipement, de matériel. C'est un travail de grande classe.

Dommages mécaniques

En plus de la partie électrique, la meuleuse comprend également une partie mécanique dont l'unité principale est la boîte de vitesses.

Comment réparer la boîte de vitesses du broyeur

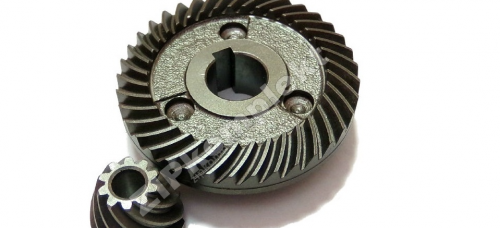

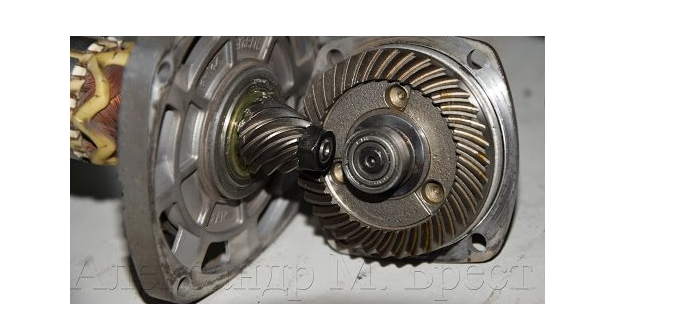

La boîte de vitesses se compose d'un carter, d'engrenages menants et menés. Le pignon d'entraînement est placé sur l'arbre du rotor. L'engrenage entraîné est fixé à la broche poz.50.

Sur la rectifieuse Makita 9565, l'engrenage entraîné est pressé sur la broche. Et dans le modèle de meuleuse Makita 9558HN, l'engrenage entraîné est monté sur l'arbre avec une rainure de clavette.

Les défaillances du réducteur sont associées à la défaillance des dents de l'engrenage. Les engrenages sont léchés ou certaines des dents sont ébréchées.

La réparation de la meuleuse de boîte de vitesses Makita consiste à remplacer une paire d'engrenages hélicoïdaux.Les engrenages ne sont remplacés que par paires.

Pour retirer le pignon mené, vous ne pouvez pas vous passer d'une presse ou d'un extracteur spécial. Ne pas utiliser de marteau car le carter de la boîte de vitesses est en matériau fragile.

Meuleuse d'assemblage Makita 9565

Avant d'assembler le broyeur Makita, vérifiez l'intégrité de toutes les pièces et leur propreté. L'assemblage commence par l'installation du roulement et de l'engrenage mené sur la broche.

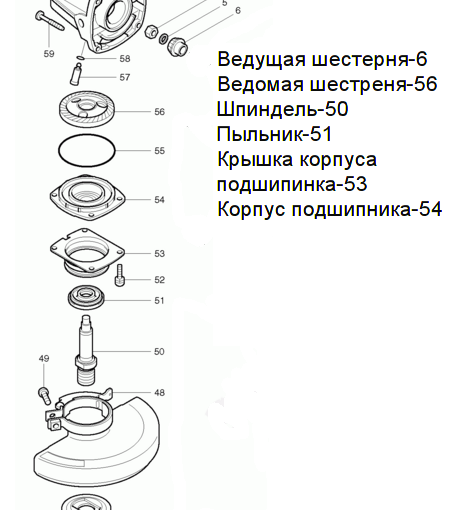

Assemblage de la broche

Une autre poz.51 est placée sur la broche poz.50, le couvercle du boîtier poz.53, le boîtier de roulement poz.54.Insérez un roulement 6201LLB pré-lubrifié dans le logement de roulement. Appuyez sur le pignon mené poz.56. sur la broche. Broche assemblée.



Installation du rotor dans le carter de la boîte de vitesses

Insérez un rotor réparé ou neuf avec des roulements dans le carter de la boîte de vitesses, mettez toutes les pièces selon le dessin, montez le pignon d'entraînement et fixez-le avec un écrou.

Lors du processus d'installation du rotor dans le carter de la boîte de vitesses, contrôlez le pressage du roulement. Un rotor correctement installé tourne facilement dans le carter de la boîte de vitesses.

Installation du rotor dans le carter du stator

Une boîte de vitesses assemblée avec un rotor est insérée dans le carter du stator, sur lequel le roulement est pressé du côté du collecteur, fermé par une botte de protection en caoutchouc, et la facilité de défilement est vérifiée. Il reste à installer la broche assemblée dans le carter de la boîte de vitesses.

Insérez l'axe assemblé dans le carter de la boîte de vitesses pos.3, après avoir posé la bague en caoutchouc pos.55 et lubrifié les boulons pos.52 avec du produit d'étanchéité.
Service Makita GA 5030 \ Réparation Makita 5030

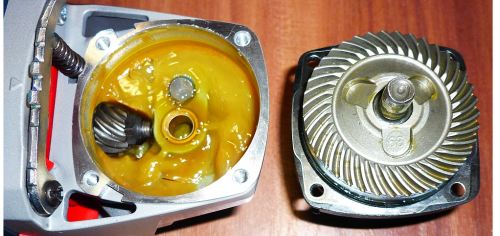

Toutes les opérations de montage de la partie mécanique du broyeur sont accompagnées d'un graisse des détails.Portez une attention particulière au processus d'application du lubrifiant sur la boîte de vitesses de la meuleuse.

Ici, il est important non seulement sa qualité, mais aussi sa quantité. Une lubrification d'un montant de 1/3 du volume de la boîte de vitesses est placée dans le carter de boîte de vitesses de la meuleuse d'angle.

Après avoir assemblé la partie mécanique de la meuleuse, à chaque fois avant de serrer les vis de fixation, vérifiez la facilité de rotation de la boîte de vitesses en la tournant par la broche.

Au stade final, il reste à installer les balais de charbon, à remettre le capot arrière du boîtier et à vérifier les performances de l'outil.

Les meuleuses Makita 9565 sont équipées de balais de charbon CB-325. Le remplacement rapide des balais de charbon sauvera non seulement le rotor, mais prolongera également la durée de vie de l'ensemble de l'outil.

En règle générale, les balais de charbon sont changés après 7000 heures de fonctionnement ou lorsqu'ils sont usés jusqu'à 8 mm de longueur. En cecas étranges, vous pouvez utiliser balais de charbon faits maison. Mais à la première occasion, il est nécessaire d'établir des parents.

Si votre broyeur après montage fonctionne sans bruit parasite, sans à-coups, vous pouvez être félicité. La tâche de réparer le broyeur Makita est terminée.

Quelques mots sur les contrefaçons

Sur le marché russe des outils, on trouve souvent de fausses meuleuses Makita. Une marque populaire et promue est populaire non seulement auprès des utilisateurs, mais également auprès de divers escrocs.

Le plus souvent, les broyeurs puissants de Makita sont contrefaits. Par exemple, Makita 9069.

Lors du choix d'un broyeur Makita, faites attention aux détails suivants :

qualité des pièces moulées en plastique ;

fabrication de la poignée supplémentaire;

le prix bas devrait vous alerter;

étudiez attentivement la plaque, vous pouvez y trouver de nombreuses inexactitudes;

les broyeurs Makita doivent avoir un numéro de série;

sur les corps des meuleuses d'angle Makita, une inscription obligatoire est appliquée, que vous ne trouverez pas sur les contrefaçons;

les balais de charbon Makita d'origine sont marqués d'un numéro de personnel ;

en règle générale, des vis à tête hexagonale sont utilisées dans l'assemblage, sur de fausses vis Philips;

les enroulements d'induit et de stator des contrefaçons sont recouverts d'un vernis artisanal.

En faisant attention lors du choix d'une meuleuse Makita, vous ne rencontrerez pas de contrefaçon et vous obtiendrez un véritable outil de fabricants japonais.

Je te souhaite du succès!
