Réparation de meuleuse Bosch à faire soi-même

Les meuleuses d'angle (meuleuses d'angle, meuleuses d'angle) de la marque allemande Bosch sont de haute qualité, fiables et durables. Le principal avantage concurrentiel des meuleuses d'angle Bosch réside dans la large utilisation de technologies innovantes dans la fabrication du produit.

Mais même la qualité allemande ne résiste pas à la négligence russe. Une mauvaise utilisation de l'outil, un remplacement intempestif des lubrifiants, des balais de charbon, des roulements entraînent une défaillance de l'outil.

Pour réparer la meuleuse d'angle Bosch, vous pouvez procéder de deux manières : donner la meuleuse à un centre de service ou réparer la meuleuse Bosch de vos propres mains.

La première option est plus chère et pas toujours de haute qualité. La deuxième option ne peut être mise en œuvre que si le consommateur a un grand désir de tout comprendre par lui-même.

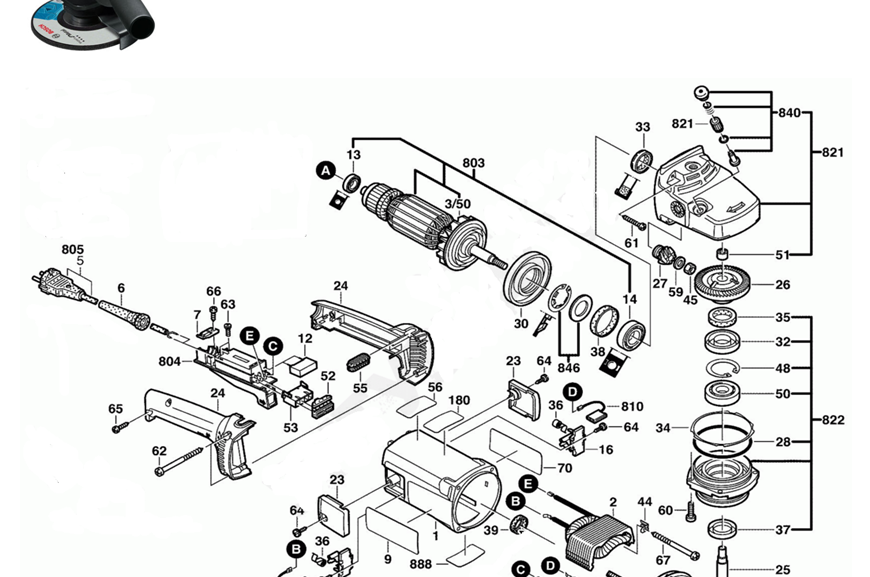

Le schéma de broyeur Bosch vous aidera à le réparer vous-même.

Les meuleuses Bosch sont conditionnellement divisées en celles de faible puissance jusqu'à 1000 W, et les plus puissantes de plus de 1000 W sont marquées GWS 7-125, GWS 20-230 ou autres.

représente

Le premier chiffre 20 ou plus indique que la puissance de l'outil est supérieure à 1000 watts. Le deuxième chiffre 230 certifie qu'il s'agit du diamètre maximal de la molette de coupe.

Le premier chiffre jusqu'à 20 indique la puissance de l'outil jusqu'à 1000 W, et le second - le diamètre maximum de la molette de coupe jusqu'à 125 mm.

Caractéristiques de conception de la meuleuse d'angle Bosch

La caractéristique de conception de la meuleuse d'angle Bosch est présentée dans la boîte de vitesses en tant que palier de support pour l'engrenage hélicoïdal entraîné du roulement à aiguilles.Dans les marteaux perforateurs Bosch, l'engrenage entraîné est pressé sur l'arbre de la broche.

Dans les meuleuses Bosch de faible puissance, dans lesquelles des engrenages droits sont installés dans les boîtes de vitesses, l'installation de cales est prévue. Cette conception vous permet de restaurer l'efficacité du contact des engrenages, en réduisant l'épaisseur du joint. Les engrenages hélicoïdaux à des vitesses d'outil élevées s'usent beaucoup moins que les engrenages droits.



L'environnement de travail des broyeurs est le plus souvent un espace poussiéreux. La poussière est le principal danger entraînant la défaillance des outils électriques, des meuleuses amoureuses et des meuleuses d'angle.

Outil nécessaire pour la réparation

Pour réparer une meuleuse d'angle Bosch, vous ne pouvez pas vous passer d'un outil. Faites immédiatement une réservation, si vous avez Tournevis, cela accélérera considérablement le processus de démontage et de montage de l'outil.

Mais vous pouvez vous débrouiller avec un jeu de tournevis, de préférence avec un mécanisme à cliquet.Vous ne pouvez pas vous passer d'une clé à fourche, avec laquelle vous dévisserez l'écrou de fixation de l'engrenage hélicoïdal principal.

Pour démonter les roulements, il est préférable d'avoir un extracteur spécial.

Le diagnostic de la partie électrique peut être réalisé à l'aide d'un testeur ou instrument pour déterminer le court-circuit des bobines.

Il est particulièrement utile en ce qu'il vous permet de déterminer le dysfonctionnement du rotor ou du stator sans retirer l'ensemble.

Le schéma de meuleuse d'angle Bosch vous aidera à le réparer vous-même, et cette instruction vous aidera à faire face de manière adéquate à tout problème.

Démontage de la meuleuse Bosch à faire soi-même

Pour le propriétaire d'un outil électrique, la connaissance de son appareil et la capacité de le démonter est une tâche obligatoire.

Connaître la procédure de démontage de la meuleuse d'angle vous permet d'effectuer indépendamment des travaux tels que le changement de lubrifiants, le changement de roulements et les balais de charbon.

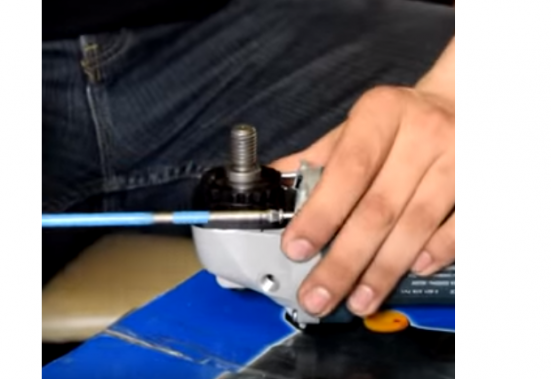

Pour déconnecter le boîtier de la boîte de vitesses poz.821 du boîtier du stator poz.888, il est nécessaire de démonter (retirer) le boîtier de la poignée du broyeur poz.24.

Cette opération doit être effectuée pour obtenir les balais de charbon poz.810 qui maintiennent le collecteur du rotor.

À la deuxième étape, dévisser les 4 (quatre) vis poz.61 fixant les carters de la boîte de vitesses et du stator.

Après avoir retiré le rotor avec la boîte de vitesses, procédez au démontage de la boîte de vitesses.

La réparation de la meuleuse Bosch commence par le démontage de la boîte de vitesses poz.821. Le démontage de la boîte de vitesses commence par le dévissage de 4 (quatre) vis poz.60. En règle générale, en usine, les vis sont vissées avec du mastic. Il va falloir faire des efforts.

Notons tout de suite !Pour les meuleuses d'angle Bosch de faible puissance, des engrenages droits sont utilisés dans la boîte de vitesses.Dans les broyeurs d'une puissance supérieure à 1000 W, des engrenages hélicoïdaux sont utilisés dans les boîtes de vitesses.

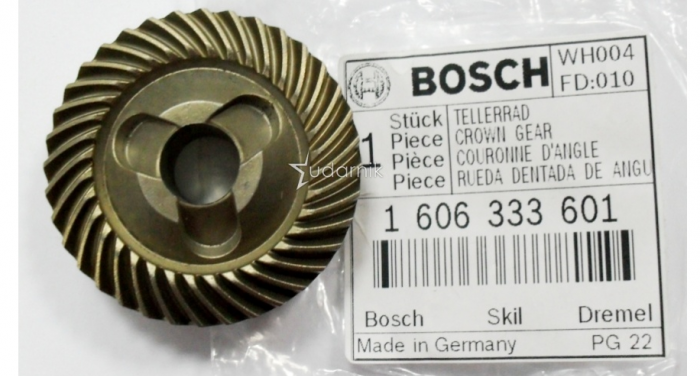

Comment retirer le pignon mené

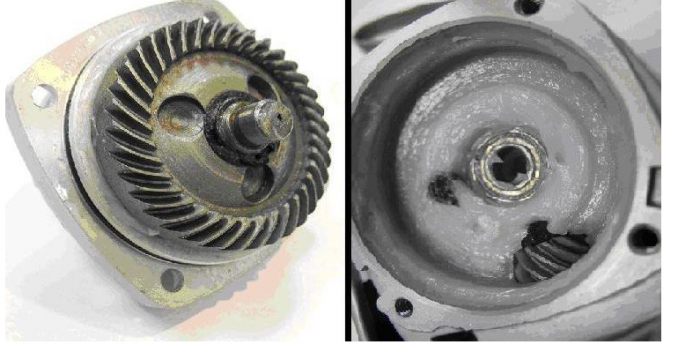

Après avoir retiré le couvercle de la boîte de vitesses, vous pouvez obtenir l'ensemble d'engrenage hélicoïdal pos.26.

Pour retirer l'engrenage, vous devez utiliser une presse ou un extracteur. Mais l'utilisation d'un extracteur est difficile, car elle nécessite l'utilisation d'éponges fines spéciales.

Avant de déposer l'engrenage hélicoïdal, vérifier le jeu du joint d'engrenage, l'intégrité des dents, patch de contact.

Sur l'arbre de la broche poz.26 pressé le roulement poz.50. Si le roulement a un jeu important, fait du bruit lors du défilement, la graisse a séché, il est préférable de le remplacer.

Pour démonter le roulement, il faut démonter le pignon, la bague de maintien et démonter le roulement. Si le roulement reste dans le carter de la boîte de vitesses lorsque l'ensemble de l'arbre du rotor est retiré, le roulement peut être retiré à l'aide d'un marteau et d'une douille souple.

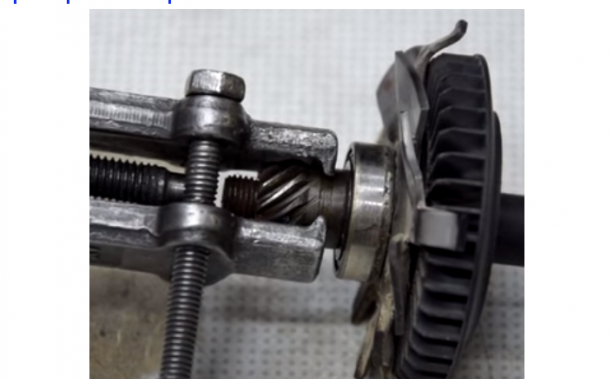

Comment retirer la meuleuse à engrenages d'entraînement Bosch

Le pignon d'entraînement poz.27 est retiré de l'arbre du rotor dans l'ordre suivant :

• serrez le rotor avec votre main et, à l'aide d'une clé à fourche, dévissez l'écrou poz.45 dans le sens antihoraire;
• retirer la rondelle poz.59.;
• retirer l'engrenage hélicoïdal de tête poz.27.

Vérifiez visuellement l'intégrité des dents de l'engrenage, la zone de contact.

Si les engrenages sont fortement usés (léchés), il y a des dents ébréchées, alors ils doivent être remplacés. De plus, le remplacement des engrenages se fait toujours par paire.

Dans les meuleuses d'angle Bosch de faible puissance, un roulement à aiguilles est utilisé comme roulement de support dans la boîte de vitesses.

Réparation de meuleuse d'angle bosch à faire soi-même, suivez les instructions strictement jointes.Si vous devez retirer le roulement à aiguilles du boîtier, vous ne pouvez pas vous passer d'ingéniosité. Son démontage n'est effectué qu'en cas de destruction.

Pour obtenir la bague de roulement détruite, vous pouvez utiliser la méthode éprouvée.

Un taraud d'un diamètre légèrement supérieur au diamètre intérieur de la bague de roulement à aiguilles détruite est sélectionné. Le taraud est fixé dans le mandrin du tournevis et vissé avec précaution à basse vitesse dans le clip. Lorsque le robinet atteint le bas du carter de la boîte de vitesses, il commence à soulever le clip.

En plus du roulement à aiguilles de l'arbre de la broche, les meuleuses d'angle Bosch utilisent deux autres roulements montés sur l'arbre du rotor.

Comment retirer les roulements d'un rotor de broyeur Bosch

Il est recommandé d'utiliser des extracteurs pour démonter les roulements du rotor poz.803 de la meuleuse d'angle Bosch.

Le roulement pos.15 près du collecteur peut être facilement retiré, mais pour retirer le roulement pos.14 du côté de la roue, cela est compliqué par le fait qu'un certain nombre d'opérations préparatoires doivent être effectuées.

Le roulement poz.15 est fermé par une douille en caoutchouc souple. Une protection en caoutchouc similaire poz.33 couvre également le roulement poz.14.

Pour démonter le roulement pos.14, il faut dévisser l'écrou pos.45, retirer le pignon droit pos.17 et la protection plastique pos.33.À l'aide d'un extracteur, vous pouvez facilement retirer le roulement de l'arbre du rotor.

Et s'il n'y a pas d'extracteur ? Un étau, deux bandes de métal et un marteau en métal doux viendront à la rescousse.

Démontage Bosch

Défauts électriques possibles

Les dysfonctionnements de la partie électrique de la meuleuse d'angle Bosch peuvent être conditionnellement divisés en simples et complexes.

Dysfonctionnements simples de la partie électrique de la meuleuse d'angle Bosch

Si vous avez allumé la meuleuse et qu'elle refuse de fonctionner, commencez à rechercher un dysfonctionnement avec une rupture du fil d'alimentation. Le plus souvent, une rupture de fil se produit à l'entrée du broyeur ou de la prise. Ne pas tordre, cela conduirait à un court-circuit dans l'outil.

Pour déterminer un tel dysfonctionnement, il est nécessaire d'ouvrir les couvercles de la poignée du broyeur. Dans les meuleuses d'angle Bosch jusqu'à 1000 W, le couvercle est fixé avec une vis à l'extrémité. Pour les meuleuses d'angle Bosch de plus de 1000 W, le couvercle de la poignée est fixé avec plusieurs vis.

À l'aide d'un testeur, faites sonner les circuits d'alimentation de la fiche d'entrée, position 5, à l'interrupteur. Avec l'ensemble du circuit, procéder à la vérification du fonctionnement de l'interrupteur. Les meuleuses d'angle Bosch utilisent des interrupteurs simples commandés par un levier de commutation.

Mais les contacts électriques de l'interrupteur brûlent et provoquent la panne de la meuleuse d'angle. Il n'est pas conseillé de restaurer les contacts de l'interrupteur en plastique, il est nécessaire de le remplacer par un neuf.

Si l'interrupteur est intact, utilisez un testeur pour vérifier la présence d'une chaîne de chaque broche de la fiche à chaque balai de charbon. Avec des chaînes intactes, le broyeur devrait s'allumer. S'il ne tourne pas, c'est qu'il s'agit d'un problème mécanique. Blocage possible des engrenages ou destruction des roulements.

Vérification du moteur électrique

Si votre meuleuse Bosch prend de l'ampleur indépendamment de vous, elle commence à devenir très chaude, des étincelles, vous devez faire attention à l'intégrité des enroulements du rotor et du stator.

Un jeu de tours involontaire de la meuleuse d'angle indique un dysfonctionnement des enroulements du stator. L'intégrité des enroulements est vérifiée par un testeur, et un court le court-circuit entre les spires est vérifié par un dispositif spécial.

Comment identifier un rotor défectueux

La réparation de rotor est un processus technologique complexe accessible aux artisans aux mains droites.

Un dysfonctionnement du rotor est signalé par une baisse du régime moteur, l'apparition d'une longue marque scintillante sur l'un des balais. C'est le premier signe d'un court-circuit dans l'enroulement d'induit.

Réparation de rotors réalisées de préférence dans des ateliers spécialisés. Et vous pouvez le rembobiner vous-même si vous décidez de réparer vous-même la meuleuse d'angle Bosch.

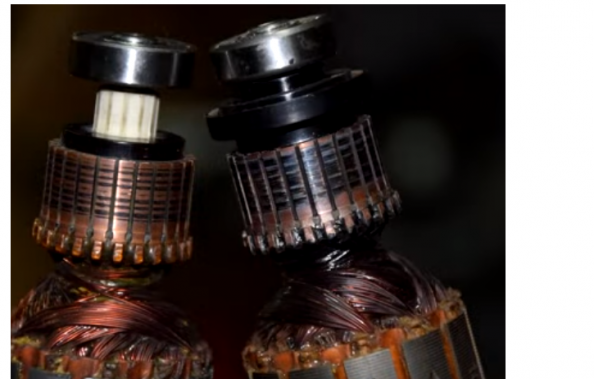

La couleur sombre de l'enroulement du rotor et les lamelles collectrices brûlées indiquent un court-circuit dans les circuits du rotor. Le dysfonctionnement n'est éliminé qu'en le remplaçant par un nouveau rotor.

Réparation de stator

La réparation de la meuleuse d'angle bosch comprend la restauration du stator. Le principal signe d'une défaillance du stator est une augmentation spontanée de la vitesse d'une meuleuse d'angle de travail, qui ne peut pas être réduite par des réglages.L'enroulement du stator brûlé change de couleur et devient plus sombre. Le noyau du stator s'assombrit également à haute température.

Le stator est plus facile à rembobiner, bien qu'ici il soit nécessaire de suivre certaines règles et séquences.

Si vous avez retiré le couvercle du boîtier du stator, inspectez soigneusement l'état des balais de charbon et des lamelles du collecteur du rotor.

La longueur des balais de charbon ne doit pas être inférieure à 8 mm. Soit dit en passant, les broyeurs Bosch utilisent des balais de charbon avec un «coup», un dispositif qui arrête le broyeur à une longueur minimale du balai de charbon.

Les lamelles du collecteur ne doivent présenter aucune trace de suie ou d'usure. Nagar s'enlève facilement avec du coton imbibé d'alcool.

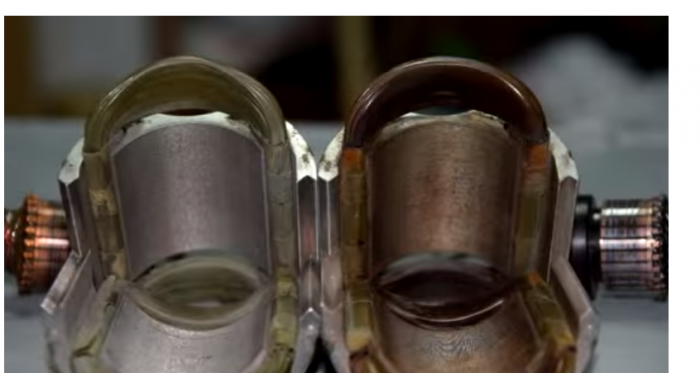

Surchauffe du stator et court-circuit du rotor

Dysfonctionnements des régulateurs de vitesse

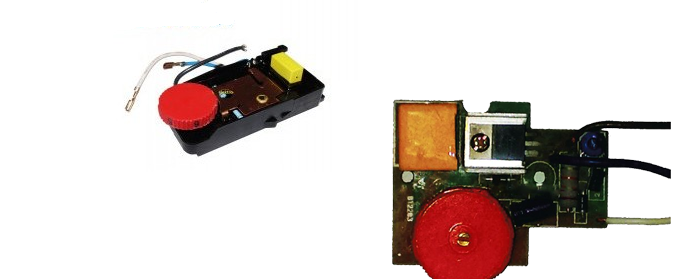

Dans les meuleuses de la série Bosch, en particulier de faible puissance, des régulateurs de vitesse sont installés. L'accès au régulateur de vitesse s'effectue en ouvrant la poignée du boîtier du stator, qui est maintenue sur une vis d'extrémité.

La plage de vitesse du régulateur peut être réglée avec un potentiomètre caché dans le panneau du bouton.

Il est assez facile de retirer un régulateur défectueux, car il n'est attaché qu'au guide.

La réparation du contrôleur de vitesse de la meuleuse d'angle est un processus complexe dont la mise en œuvre nécessite non seulement des connaissances particulières, mais aussi des outils et du matériel.

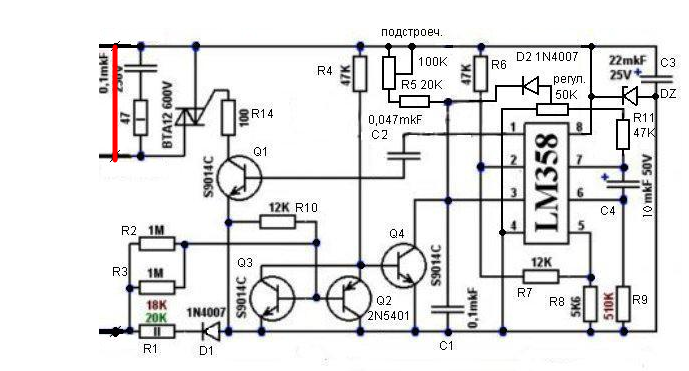

Si le régulateur de vitesse est hors service, mais qu'il n'y en a pas de nouveau, débranchez les fils d'alimentation et installez un cavalier.

Le rouge montre le cavalier qui est installé lorsque le régulateur de vitesse tombe en panne.

Dommages mécaniques

La meuleuse d'angle Bosch est conçue pour les travaux de coupe, de meulage et de polissage. Le travail de l'outil dans la poussière sous fortes charges est particulièrement préjudiciable à la pérennité de la boîte de vitesses, à savoir ses engrenages.

En plus de l'usure et de la rupture des dents des engrenages, les défaillances mécaniques incluent la destruction des roulements et des carters. Il n'est pas difficile de réparer la meuleuse d'angle Bosch en termes de remplacement des roulements défectueux, de restauration du boîtier, s'il y a un désir et un besoin.

Assemblage d'un broyeur

L'assemblage de la meuleuse commence par un examen de toutes les pièces, assemblages, roulements, engrenages.

Pré-préparez le lieu de travail avec un éclairage approprié et bon, mettez des outils, des lubrifiants, des serviettes.

Quel lubrifiant utiliser pour meuleuse d'angle Bosch

La réparation des oreilles Bosch ne sera pas de grande qualité si vous ne changez pas le lubrifiant lors de son exécution.Pour une lubrification de haute qualité des meuleuses d'angle Bosch, il est recommandé d'utiliser les lubrifiants proposés par le fabricant de l'outil. Mais leur prix élevé les pousse à chercher une autre issue, et il y en a une.

Les fabricants nationaux de lubrifiants ont développé des lubrifiants spéciaux pour les boîtes de vitesses et les meuleuses.

En termes de qualité, ils ne sont en aucun cas inférieurs aux lubrifiants étrangers, mais sont beaucoup moins chers. Le seul point négatif est que nos lubrifiants nécessitent des changements plus fréquents.

Et vous pouvez utiliser lubrifiant fait à la main.

Assemblage du rotor

L'assemblage du rotor consiste à presser des roulements dessus, en installant la roue. Les roulements lubrifiés sont pressés sur l'arbre à l'aide d'un guide en bois. Le roulement près du collecteur est fermé par une protection en caoutchouc. Il s'agit d'un algorithme général pour l'assemblage de l'arbre du rotor.

Les modèles individuels de meuleuse d'angle Bosch ont leurs propres caractéristiques.

Assemblage d'engrenage

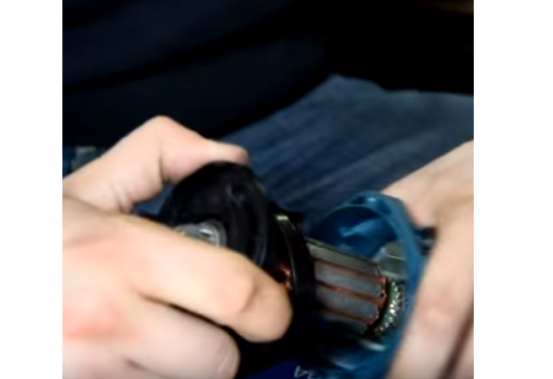

Le montage de la boîte de vitesses commence par l'installation de l'arbre du rotor dans son logement. Lorsque l'arbre est inséré dans le boîtier, le pignon d'entraînement, la rondelle et l'écrou de blocage sont placés sur l'arbre. Le carter de la boîte de vitesses avec l'arbre inséré doit être placé dans le carter du stator.

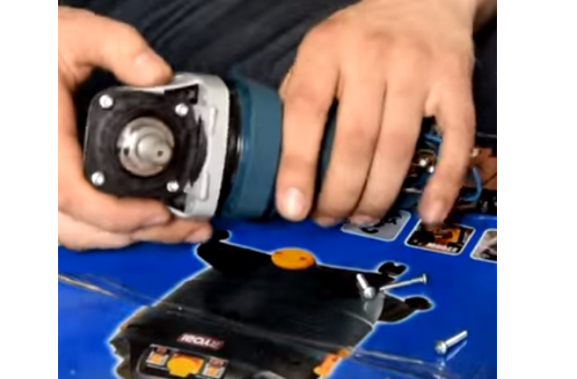

Lorsque vous insérez le roulement du collecteur dans le siège, appuyez le carter de la boîte de vitesses contre le carter du stator. Vérifiez la facilité de rotation du rotor dans les roulements.

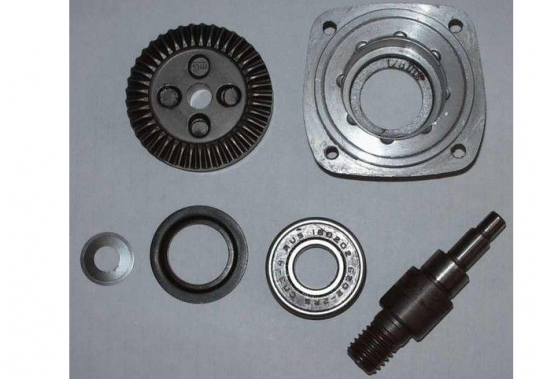

Un assemblage de broche avec un roulement et un engrenage montés est monté dans le couvercle du carter de boîte de vitesses.

Il reste à insérer le couvercle en place et à vérifier la qualité de rotation de l'arbre de broche. Si l'arbre tourne facilement à la main, il est de bon ton de serrer les vis fixant le couvercle du carter du rotor. Les vis sont pré-lubrifiées avec du mastic.

Il s'agit d'un algorithme général d'assemblage de réducteur. Pour certains modèles, la réparation de la boîte de vitesses Bosch est légèrement différente.

Conclusion :

• Connaissant le schéma général des meuleuses d'angle Bosch, vous pouvez entreprendre en toute sécurité le démontage de l'outil de lubrification;
• La possibilité de réparer une meuleuse d'angle Bosch de vos propres mains vous permettra de prolonger la durée de vie de l'outil, de remplacer indépendamment le lubrifiant, les balais de charbon;
• En observant le mode de fonctionnement et la maintenance technologique de l'outil, vous prolongerez son fonctionnement sans problème pendant de nombreuses années.

Bonne chance au travail!
