Instructions de démontage du marteau perforateur Hitachi DH24PC3

Le démontage du perforateur Hitachi DH24PC3 est nécessaire lorsque vous souhaitez réparer vous-même l'outil. Mais pour cela, vous aurez besoin non seulement d'un schéma détaillé du perforateur Hitachi, mais également d'instructions pour le démonter, le lubrifier et le monter.
Le démontage d'un marteau perforateur Hitachi ne nécessite aucune compétence particulière de la part de l'utilisateur s'il suit strictement les recommandations de la notice de démontage proposée.

Caractéristiques du marteau perforateur Hitachi

Le marteau perforateur à trois modes Hitschi DH24PC3 est produit par des fabricants japonais. La puissance de ce perforateur est de 800 watts.
Le perforateur a un contrôle de vitesse en douceur de 0 à 1150 tr/min avec une fréquence d'impact réglable de 0 à 4600 tr/min.
La force d'impact est de 3,2 J.
Le poids du perforateur est de 2,4 kg.
Le perforateur Hitachi DH24PC3 est équipé d'un mandrin sans clé SDS-plus. Les marteaux perforateurs Hitachi sont conçus pour percer des trous jusqu'à 24 mm de diamètre dans le béton en mode perçage et percussion.
En mode burinage, le perforateur aide à enlever les carreaux, à découper des évidements pour la pose de câbles et de communications tubulaires.
En mode perçage, la perceuse à percussion permet de percer des trous jusqu'à 32 mm dans le bois, en vissant des vis à l'aide de buses supplémentaires.
Le perforateur permet de réinstaller la poignée avant à n'importe quel angle, ce qui crée une commodité supplémentaire dans les endroits difficiles d'accès.

Comment démonter un marteau perforateur Hitachi

Pour réparer le perforateur Hitachi DH24PC3, il est nécessaire d'effectuer une opération technologique telle que le démontage de l'outil.
Commencer le démontage, préparer le lieu de travail, sélectionner les outils, les matériaux associés, la documentation.
Une surface plane recouverte de papier ou de matériau propre convient comme lieu de travail. L'endroit doit être uniformément et adéquatement éclairé.
À partir des outils, préparez des pinces, des tournevis, des pinces, un tournevis, un étau.

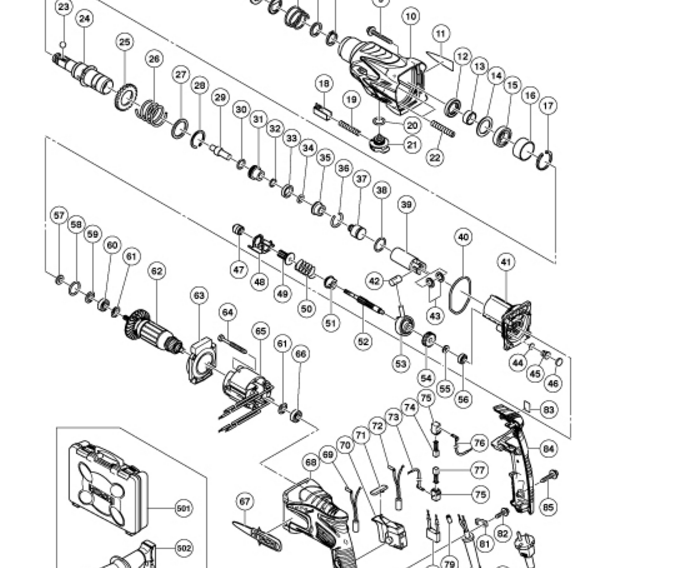

Comme documentation, vous aurez besoin d'un schéma de démontage, d'un schéma de lubrification et des instructions jointes.



Le démontage du perforateur Hitachi DH24PC3 commence par le démontage du mandrin sans clé.

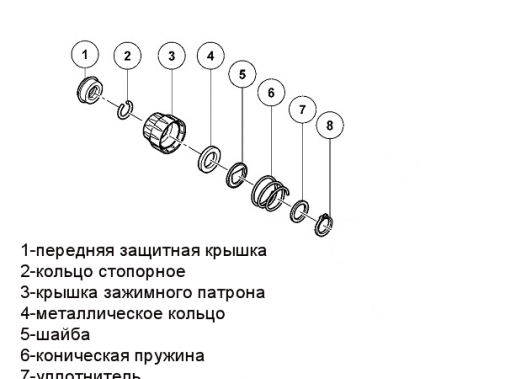

Démontage du mandrin sans clé type SDS-plus

Pour démonter le marteau perforateur, il est nécessaire de retirer le mandrin sans clé :

• À l'aide d'un tournevis, retirer la gaine de protection en caoutchouc pos.1 ;

• Retirer le circlip pos.2;

• Retirer avec précaution le couvercle pos.3 ;

• Appuyer sur la bague en acier pos.4 et la rondelle de guidage pos.5, retirer la bille de blocage pos.21 ;

• Retirer la bague en acier, la rondelle de guidage, le ressort conique pos.6 ;

• Il reste à récupérer la rondelle pos.7 et la bague de blocage pos.8.

Le mandrin sans clé est démonté.

Démontage du commutateur de mode à trois positions

Procéder au démontage du commutateur de mode poz.20A.
Tout d'abord, réglez le commutateur de mode sur la position "Impact". En appuyant sur le bouton poz.17, tourner l'interrupteur dans le sens inverse des aiguilles d'une montre d'un angle de 15º et le retirer de l'enclenchement.

Vidéo de démontage du marteau perforateur Hitachi DH24PC3

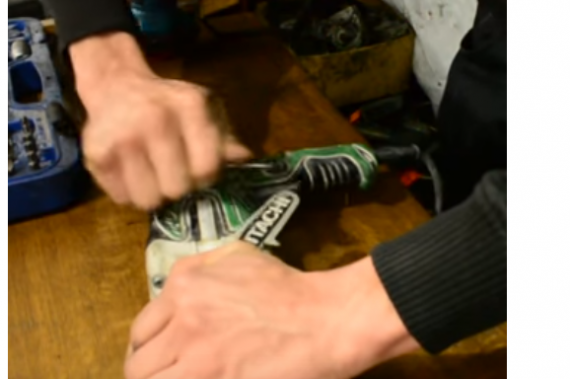

À l'étape suivante du démontage, la plaque signalétique doit être retirée du corps du perforateur Hitachi DH24PC3. Il est situé sur le côté gauche du boîtier lorsqu'il est vu du côté de la poignée.
Il s'enlève avec un tournevis en faisant levier.

Démontage du boîtier

Procéder au démontage du boîtier.
Placez le corps du perforateur verticalement, en le reposant sur la poignée. Avec de l'aide Tournevis ou tournevis, dévisser les 4 vis pos.9. Pour retirer le couvercle du bloc mécanique, appuyez sur le levier dans le trou du commutateur de mode retiré et tirez le couvercle vers le haut.
Un boîtier intermédiaire en aluminium est installé dans le couvercle du bloc mécanique, dans lequel le canon du mécanisme à percussion est pressé. Le corps du bloc mécanique se compose de deux parties : une intérieure en aluminium et une extérieure en plastique.

Démontage du bloc mécanique

Pour démonter l'ensemble mécanique, plusieurs opérations distinctes doivent être effectuées.
Lors de la première étape, l'arbre intermédiaire est démonté, puis le canon du mécanisme de percussion est retiré et ses composants individuels sont démontés.

Démontage de l'arbre intermédiaire

Arbre intermédiaire poz.47 inséré dans le logement intérieur poz.39. Pour le démonter, il suffit de tirer l'arbre hors du logement intérieur.

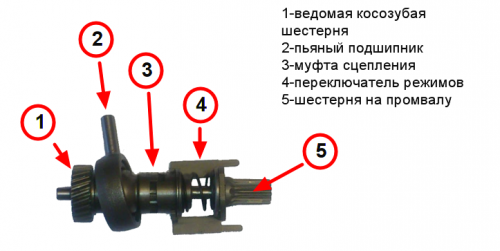

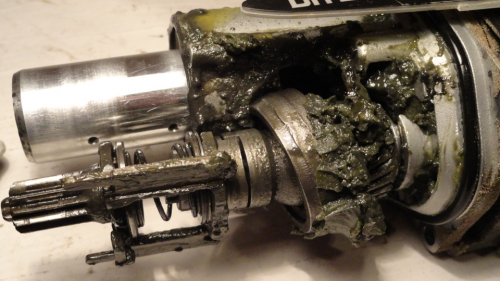

Plusieurs pièces sont assemblées sur l'arbre intermédiaire dont les plus importantes sont un roulement à billes et un sélecteur de mode.
Le principe de fonctionnement du perforateur est simple. Le couple est transmis de l'engrenage hélicoïdal de la boîte de vitesses (non représenté) à l'engrenage hélicoïdal pos.1, monté sur l'arbre intermédiaire.

De plus, le moment de rotation est transmis par un petit engrenage droit de l'arbre intermédiaire à un grand engrenage droit monté sur l'arbre du barillet du mécanisme de percussion. Dans le même temps, à l'aide d'un palier ivre pos.2, l'impulsion alternative est transmise au piston du mécanisme de percussion. Le commutateur de mode pos.4 à l'aide de l'embrayage pos.3 active ou désactive la transmission de l'impulsion de choc ou du mouvement de rotation.
Pour démonter l'arbre intermédiaire, il est nécessaire de retirer séquentiellement l'engrenage hélicoïdal, le roulement à billes avec l'embrayage et le commutateur de mode.

Démontage du canon du mécanisme de percussion

L'arbre du barillet du mécanisme de percussion est enfoncé dans le couvercle en plastique du bloc mécanique. Pour obtenir l'arbre de canon poz.24, il est nécessaire de retirer la bague de retenue poz.8 de l'extérieur du couvercle du bloc mécanique. Lorsque la bague de retenue est retirée, vous pouvez commencer à presser le canon du mécanisme de percussion à l'aide d'une presse ou d'un appareil.
Il est déconseillé d'obtenir le canon de manière à impacter, afin de ne pas endommager le corps en plastique du perforateur.

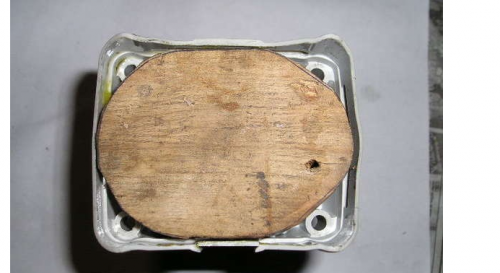

S'il n'y a pas de presse, un grand étau d'établi fera l'affaire. Mais ils doivent fabriquer un luminaire simple à partir d'un matériau solide, comme le bois.

Le nouveau canon du perforateur Hitachi DH24PC3 est vendu monté. Bien que vous puissiez acheter juste un baril, mais fabriqué en Chine.

Démontage de pièces du mécanisme de percussion

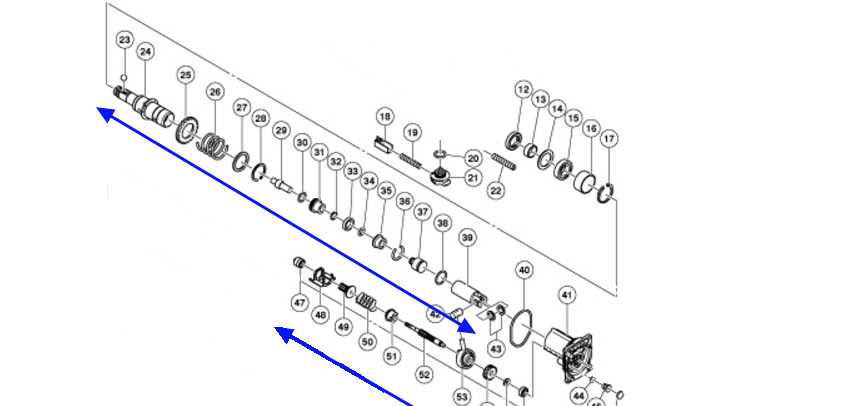

Pour créer une impulsion de choc, un manchon de piston perforateur poz.39 est inséré dans le canon du mécanisme de percussion, dans lequel, à leur tour, un percuteur poz.29 et un percuteur poz.37 sont insérés.
Un axe de piston est fixé dans la partie arrière du manchon de piston, dans le trou duquel la bielle du roulement à billes poz.53, communément appelée «roulement ivre», est insérée.

Rappelles toi! Pendant la réparation, tous les composants en caoutchouc sont remplacés sans faute.

Quels types de roulements sont utilisés dans le marteau perforateur Hitachi DH24PC3 et leurs homologues russes

Les roulements de fabrication japonaise suivants sont utilisés dans le marteau perforateur Hitachi DH24PC3 :

• Pos.15 roulement 37 mm, article 6904DD, dimensions 20x37x9, analogue russe 1000904 ;

• Pos.56 roulement 19 mm, article 626VVM, dimensions 6x19x6, analogue russe 26 ;

• Pos.60 roulement 22 mm, article 608DDM, dimensions 8x22x7, analogue russe 80018 ;

• Pos.66 roulement 22 mm, article 608VVM, dimensions 8x22x7, analogue russe 60018 ;

Vous pouvez maintenant procéder au démontage de la partie électrique du marteau perforateur Hitachi DH24PC3.

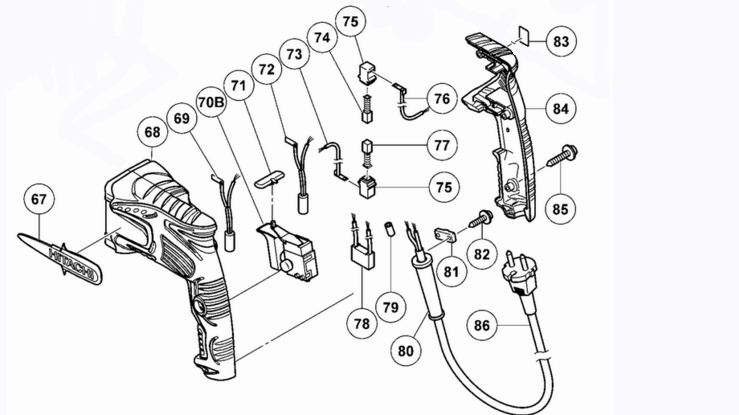

Démontage de la partie électrique du marteau perforateur Hitachi

Le démontage de la partie électrique du perforateur commence par le démontage des balais de charbon.
Pour obtenir les balais électriques en carbone, vous devez ouvrir la poignée du perforateur en dévissant les vis du couvercle à l'aide d'un tournevis ou d'un tournevis.

En soulevant les loquets avec un tournevis, desserrez les balais de charbon pos.69, 72 à l'aide d'une pince.

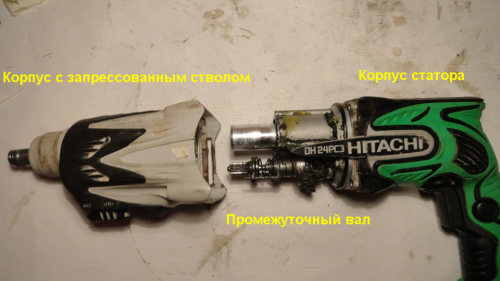

Comment déconnecter le rotor du bloc mécanique

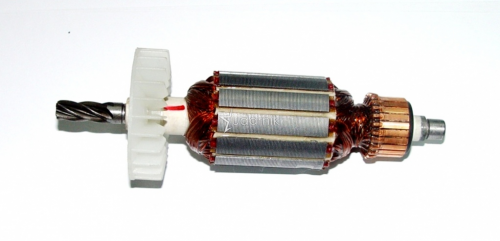

En prenant la partie mécanique dans la main droite et dans le logement du stator gauche, tirez-les dans différentes directions en les secouant. Le rotor poz.62 sortira du boîtier du stator.
Prenez maintenant le rotor lui-même dans votre main gauche et retirez-le délicatement de la partie mécanique du poinçon. Le rotor est maintenu dans la partie mécanique du perforateur en raison du frottement dans les engrenages hélicoïdaux.

Démontage du stator

Pour retirer le stator poz.65, il faut retirer la protection en plastique poz.63 et dévisser les vis poz.64 qui maintiennent le stator dans le carter. N'oubliez pas de débrancher les fils du stator de l'interrupteur.
Pour retirer le stator du boîtier, prenez le boîtier du stator dans votre main gauche et un marteau ou un bloc en bois dans votre main droite et tapez sur l'extrémité du boîtier. A chaque taraudage, le stator sortira lentement du carter. Lire comment vérifier la santé du stator et du rotor.

Démontage du circuit de commande

Pour retirer l'interrupteur avec contrôle de vitesse, il vous suffit de le retirer du corps de la poignée du marteau perforateur Hitachi DH24PC3.
Le perforateur utilise un interrupteur à bouton-poussoir pos.70V pour 220V, type OLD331454/324536. Les balais de charbon pos.74 sont maintenus dans des porte-balais spéciaux pos.75.
