Instructions de démontage d'un marteau perforateur Bosch

Le principe de fonctionnement du perforateur Bosch 2-26 n'est pas différent des perforateurs de marques bien connues.
Le rotor rotatif transmet le couple à l'arbre intermédiaire de l'unité mécanique du perforateur, tout en transmettant simultanément le mouvement de translation à travers le palier à roulement au mécanisme d'impact du perforateur et l'impulsion d'impact. Le couple est transmis à l'outil de travail avec une impulsion de choc de translation. Ce principe est mis en œuvre dans tous les perforateurs.

Mais différentes entreprises produisant des perforateurs ont leurs propres caractéristiques de conception.

Les marteaux perforateurs Bosch sont considérés comme les meilleurs de leur segment d'outils électriques. Mais rien n'est éternel.

Si votre perforateur Bosch 2-20, 2-24, 2-26 a cessé de fonctionner, vous pouvez le restaurer vous-même. Vous devez avoir des compétences de base en serrurerie et une certaine compréhension de l'électrotechnique.
Et autre détail important, la conception des perforateurs Bosch est si simple qu'elle ne cause pas de difficultés lors des réparations.

Lors de la réparation d'outils électriques, y compris la réparation de marteaux perforateurs Bosch, suivez strictement les consignes de sécurité lorsque vous travaillez avec des appareils électriques.

Pour faciliter la réparation du marteau perforateur Bosch, son démontage et son montage, étudiez le schéma de montage de l'outil :

Tout démontage du marteau perforateur bosch 2-26 commence après inspection, test de mise en marche et identification des causes du dysfonctionnement de l'appareil.

Vidéo de démontage du marteau perforateur Bosch 2-26

L'ordre de démontage du marteau perforateur Bosch 2-26

Depuis l'ordre de démontage des poinçons Bosch 2-20 ; 2-24 ; 2-26 est presque identique, considérez l'ordre de démontage en utilisant le marteau perforateur Bosch 2-26 comme exemple.

Le démontage du marteau perforateur Bosch GBH 2-26 dre commence par le démontage du mandrin à serrage rapide.

Démontage du mandrin à serrage rapide

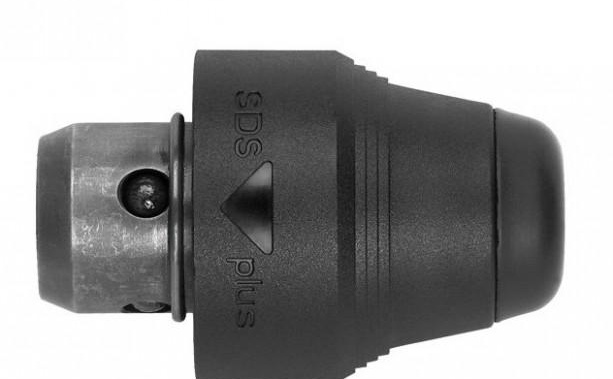

Deux types de cartouches sont les plus couramment utilisés dans les perforateurs Bosch : les cartouches SDS-plus et les cartouches SDS-max. La différence entre eux réside dans le principe de serrage de la queue de l'organe de travail.

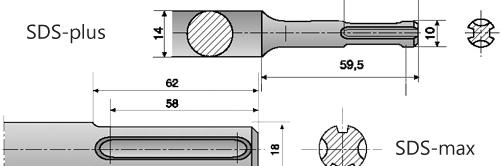

Le dispositif de mandrin perforateur Bosch diffère dans la conception des tiges de siège de l'outil, selon le modèle SDS-plus ou SDS-max. En plus des types de cartouches répertoriés, il existe des cartouches SDS-top, SDS-quick.

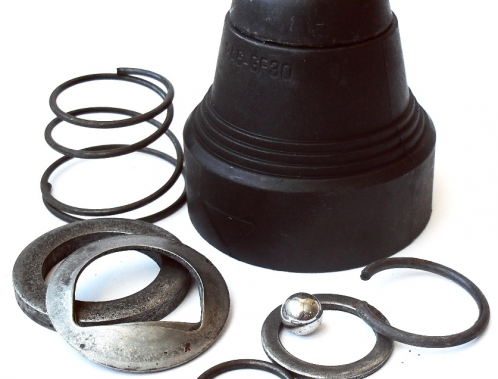

La procédure de démontage de la cartouche perforatrice Bosch 2-26 est simple :

• retirer l'embout en caoutchouc poz.34 ;
• retirer la bague de retenue poz.87 ;
• retirer la rondelle en acier poz.833 ;
• retirer le ressort conique poz.833;
• soigneusement, afin de ne pas perdre, à l'aide d'un aimant, retirez les billes du canon poz.89.

Inspectez soigneusement toutes les pièces de la cartouche.

Les mandrins SDS-plus ont été spécialement développés pour les outils de perçage. Le diamètre des queues d'outils est de 10 mm, la longueur de l'outil de travail est de l'ordre de 110…1000 mm. Le diamètre des forets est compris entre 4 et 26 mm.

Comment supprimer le commutateur de mode

En mettant le poinçon sur le côté, retirez le commutateur de mode poz.832.

Tout d'abord, tournez l'interrupteur en position "Perçage", appuyez à fond sur l'extrémité du bouton de l'interrupteur (il est rouge) avec un tournevis et tournez l'interrupteur dans le sens antihoraire de 70º.

Tout en secouant la poignée de l'interrupteur, tirez la poignée de l'interrupteur hors du boîtier.

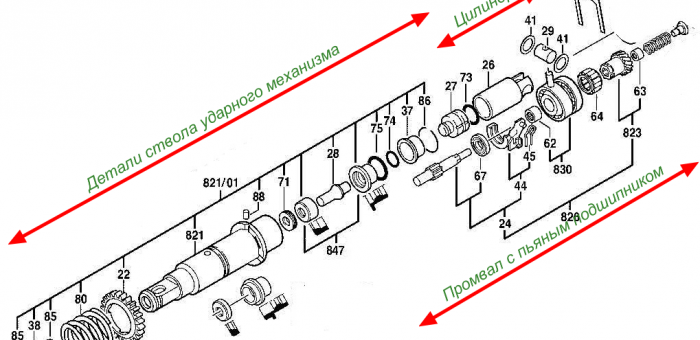

Démontage de l'ensemble de percussion

En plaçant le marteau perforateur Bosch 2-26 verticalement sur le manche, dévisser les quatre vis pos.90 qui maintiennent le couvercle du boîtier de l'ensemble mécanique.

Appuyez sur l'extrémité de l'arbre du mécanisme de percussion et retirez le couvercle. Le couvercle est en plastique noir.

Vous devez maintenant retirer le canon poz.821 et l'arbre intermédiaire poz.826. Ils ne sont attachés à rien.

Ensuite, à l'aide d'un tournevis, retirer le support poz.48 du roulement poz.830. Soit dit en passant, de manière simple, cela s'appelle "roulement ivre". Constamment retiré: manchon poz.26 et "roulement ivre".

Démontage de l'ensemble barillet du mécanisme de percussion

• le démontage de l'ensemble du canon du perforateur Bosch commence par le côté de la cavité, en retirant le cylindre poz.26 avec le batteur poz.27;
• de la cavité, il est nécessaire d'obtenir l'ensemble percuteur;
• du côté de l'arbre du mandrin, retirer la bague de retenue poz.85, la bague en acier poz.38 et une autre bague de blocage poz.85 ;
• retirer l'engrenage droit poz.22.

Démontage du cylindre

À l'intérieur du cylindre, un batteur poz.27 est inséré, à partir duquel l'anneau en caoutchouc poz.73 doit être retiré. A tout démontage, les pièces en caoutchouc doivent impérativement être remplacées.

À l'extrémité opposée du cylindre, une charnière poz.29 et deux rondelles plates poz.41 sont insérées.

Démontage de l'arbre intermédiaire

L'arbre intermédiaire est démonté en retirant l'arbre poz.24 et en le sortant du boîtier poz.77 "roulement ivre".

Les roulements sont retirés par des extracteurs ou manuellement, à l'aide d'un outil.

Dysfonctionnement inhabituel du marteau perforateur Bosch

Les perforateurs Bosch sont très fiables. Mais il existe des dysfonctionnements qui ne sont pratiquement pas rencontrés dans la pratique. Ci-dessous l'un d'entre eux.

Le marteau perforateur Bosch perce mais ne burine pas

Si la perceuse à percussion a cessé de marteler, mais permet toujours de percer, la cause la plus probable peut être la destruction du «roulement ivre». Ce dysfonctionnement n’est pas courant et il n’est pas évident de le trouver.

Pour le réparer, vous n'avez pas besoin d'aller dans un atelier de réparation. Un tel dysfonctionnement sera éliminé par toute personne plus ou moins versée en mécanique.

Vous devez d'abord démonter le perforateur Bosch sur l'arbre intermédiaire. L'ordre de démontage est donné ci-dessus.

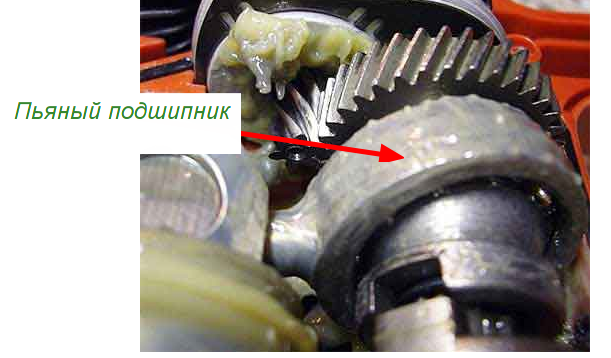

Après avoir retiré l'arbre intermédiaire, vous arriverez au "palier ivre". La destruction du roulement est signalée par une cage cassée, des billes éparses, des morceaux de la cage.

Vous sortez le roulement, enlevez la saleté, toutes les pièces du mécanisme détruit.

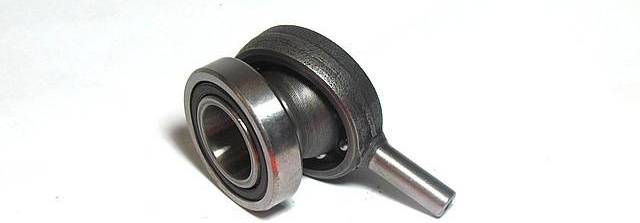

Vous achetez un nouveau "roulement ivre", et, après avoir lubrifié toutes les pièces avec de la graisse neuve, remplacez et assemblez dans l'ordre inverse des étapes de démontage.

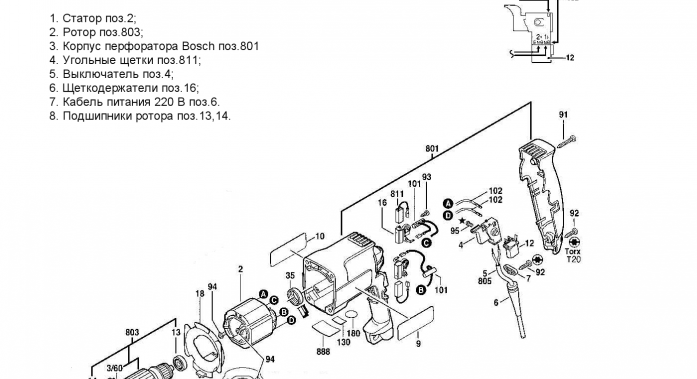

Démontage de la partie électrique du perforateur Bosch 2-26

Le démontage du marteau perforateur Bosch 2-26, sa partie électrique, commence par le retrait du capot arrière sur la poignée du perforateur en dévissant trois vis.

L'étape suivante consiste à retirer le commutateur de marche arrière.

Tournez-le en position neutre et soulevez-le vers vous. L'inverseur est sorti.

Pour retirer le couvercle du stator, il faut, en tenant l'ensemble mécanique dans la main droite, et dans le carter du stator gauche, les faire glisser dans différentes directions, en secouant.

Le couvercle du stator se détachera.

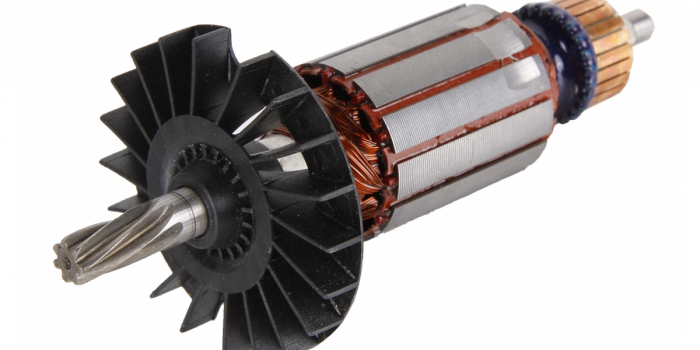

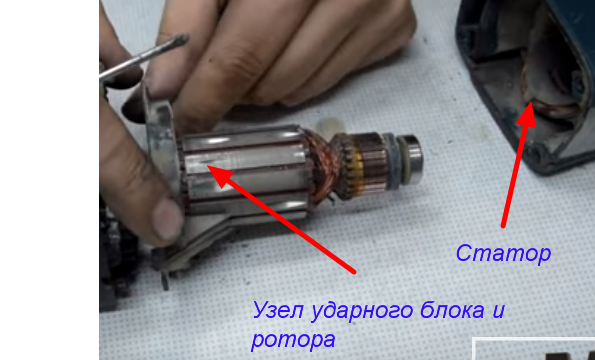

Pour séparer le rotor de l'ensemble mécanique, il suffit de faire glisser ces pièces dans des directions différentes. Le rotor est fixé à l'ensemble mécanique par un petit engrenage hélicoïdal inséré au contact du grand engrenage hélicoïdal de l'ensemble mécanique.

Le rotor a été libéré et vous pouvez inspecter soigneusement l'état du collecteur, des roulements.

Pour retirer le stator, il suffit de retirer le couvercle de protection en plastique et de frapper avec un bloc de bois ou un maillet à l'extrémité du boîtier dans lequel le stator est inséré. Avant cela, ne pas oublier de dévisser les deux vis fixant le stator au carter.

Le stator est retiré, le rotor est retiré, vous pouvez procéder à leur inspection et à la détection des défauts de toutes les pièces qui composent la partie électrique du marteau perforateur Bosch.

Lors de l'inspection d'un marteau perforateur Bosch 2-26 démonté, portez une attention particulière à l'état des balais de charbon, à la plaque sur les porte-balais et à la fiabilité de leur fixation, à l'intégrité des contacts de l'inverseur et à l'état du fil au entrée du marteau rotatif.

La longueur des brosses ne doit pas être inférieure à 8 mm. Sur les porte-balais, il ne doit y avoir aucune trace d'étincelles et de poussière de charbon provenant des balais, sur les contacts de l'inverseur du perforateur Bosch 2-26, il ne doit y avoir ni brûlures ni dommages aux contacts.

Ceci termine le démontage.

Je te souhaite du succès!
