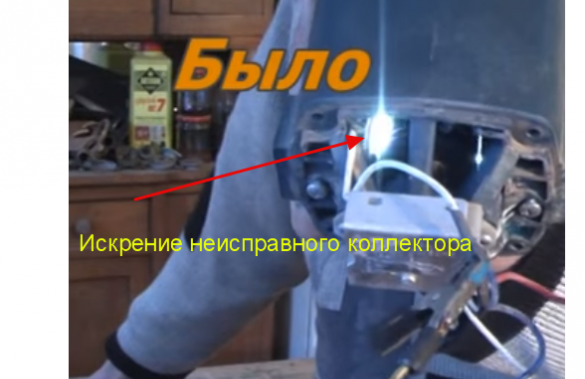

Le bon fonctionnement du marteau perforateur Makita 2450 avec un moteur à collecteur s'accompagne d'une légère étincelle des balais dans la zone du collecteur. Un moteur électrique fonctionnant correctement a une étincelle uniforme avec une queue courte.
En modifiant le modèle d'étincelles, vous pouvez déterminer la nature et l'emplacement du dysfonctionnement du perforateur Makita 2450, 2470.
Les raisons de l'augmentation des étincelles dans le collecteur du moteur peuvent être des pannes et une usure des balais, un court-circuit ou une rupture de l'induit, un dysfonctionnement des enroulements du stator du moteur électrique, une rupture ou une mauvaise fixation des porte-balais.
Des étincelles importantes dans la zone du collecteur entraînent l'apparition de rainures sur le collecteur, la brûlure des plaques, l'abrasion inégale des brosses.
L'apparition de ces défauts provoque une usure et un développement rapides des lamelles du collecteur lui-même.
Le marteau étant un outil puissant, de petites étincelles sont autorisées sans charge, avec des efforts importants sur l'outil, des étincelles simples peuvent tourner en cercle. En cas de forte étincelle, il est nécessaire de rechercher la cause de la forte étincelle.

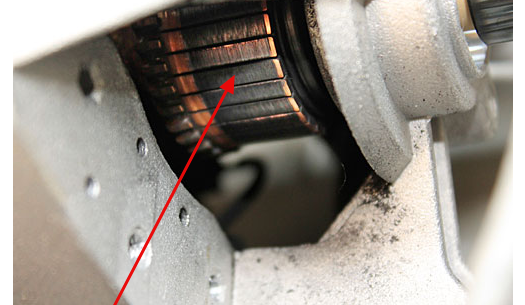

Le dysfonctionnement le plus courant sur le collecteur est la rugosité croissante des lamelles avec l'augmentation des étincelles des balais.
L'augmentation de la rugosité de surface du collecteur de perforateurs Makita 2450 n'est pas seulement due à une augmentation des étincelles.Sur les plaques de cuivre du collecteur, de l'oxyde de cuivre se forme, dont la dureté dépasse la dureté des balais de charbon. La quantité de rugosité est affectée par l'usure inégale des balais et les dépôts de carbone provenant des étincelles.
Les rayures se forment non seulement en raison de l'usure inégale des brosses et de la structure différente du matériau, mais également en raison de la pénétration de particules solides de l'air dans la zone de travail.
Un stockage incorrect du marteau perforateur Makita peut entraîner la formation d'oxyde sur les plaques collectrices en cuivre en raison d'une humidité élevée ou de changements de température importants pendant le fonctionnement.
Pour éliminer les défauts de la surface du collecteur, il doit être meulé.
Comment bien poncer la surface du collecteur
Avant de procéder à l'achèvement du collecteur à marteaux rotatifs Makita 2470, il est impératif d'équilibrer le rotor.
À la maison, il est préférable de meuler le collecteur du perforateur Makita 2450 ou 2470 avec du papier de verre fixé sur un bloc de bois déjà sur un rotor équilibré.

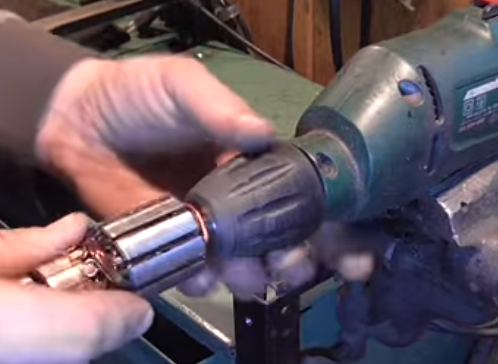

L'extrémité de l'arbre du rotor est fixée dans le mandrin de perçage à travers une feuille de cuivre ou d'aluminium souple. Une perceuse avec un rotor est solidement fixée dans un étau ou un appareil fait maison.
Tout en faisant tourner le rotor, essayez de le centrer dans le mandrin de perçage.
Comment centrer un rotor dans une perceuse avant le meulage

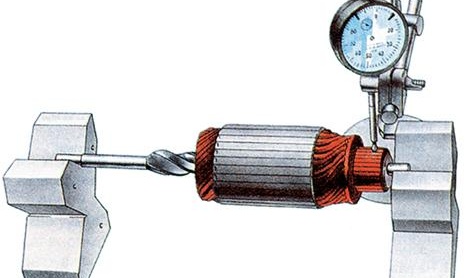

Le centrage du rotor dans le mandrin de perçage est réalisé pour assurer un faux-rond minimal de la surface radiale du collecteur par rapport à l'arbre du rotor.
Vérifiez d'abord le faux-rond des mors du mandrin. Fixez la perceuse dans un étau, installez une perceuse du plus grand diamètre dans le mandrin.
En faisant tourner la perceuse, amenez un crayon sur la surface latérale rotative de la perceuse, en le reposant sur une simple butée. Avec un faux-rond minimal, le crayon tracera une ligne continue sur la surface de la perceuse. Si le faux-rond est important, changez le mandrin du foret ou sélectionnez un foret avec moins de faux-rond du mandrin.
Maintenant, au lieu d'une perceuse, serrez l'arbre du rotor et déterminez de la même manière les lieux de battement du rotor ou du collecteur.
Processus de broyage multiple
Le processus de broyage du collecteur doit commencer par la sélection du matériau émeri. Il est recommandé d'utiliser du papier abrasif ou une lime pour poncer le collecteur.
Choisissez du papier abrasif de plusieurs numéros, allant de #100 et plus.

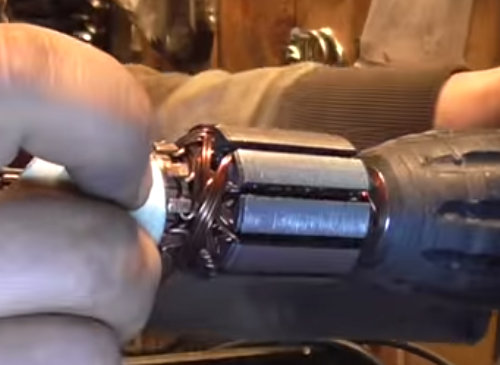

Maintenant, commencez à poncer. Fixez un bloc de bois avec du papier de verre fixé au collecteur, faites tourner la perceuse et, sans appuyer fortement le bloc contre la surface du collecteur, meulez.
Il est recommandé d'utiliser l'opération de meulage sur des rotors qui ont déjà fonctionné avec un léger épuisement du collecteur.
Si vous avez remplacé le collecteur sur le rotor du marteau perforateur Makita 2470, après l'avoir monté sur l'arbre, le collecteur doit être usiné. Cette opération est effectuée pour éliminer le voile radial de la surface des lamelles du nouveau collecteur par rapport à l'arbre d'induit.
Il est préférable d'usiner le collecteur sur un tour à l'aide de mandrins. Mais vous pouvez effectuer cette opération à la maison. Certes, vous ne pouvez pas vous passer d'un appareil supplémentaire, la vidéo vous aidera à comprendre la rainure du collecteur.
En règle générale, les porte-balais des marteaux rotatifs sont montés l'un en face de l'autre. Le fonctionnement continu des brosses entraîne la formation de rainures sur le collecteur, formant des ondulations à la surface.Un tel développement ne peut être éliminé que sur un tour en tournant le collecteur.
Pour réduire la formation de rainures sur le collecteur, il faut essayer de disposer les porte-balais en damier.
Comment nettoyer les rainures du collecteur du perforateur
Mais le nettoyage des rainures entre les lamelles doit être effectué, car la micanite, le matériau des joints entre les lamelles, est plus dure que les lamelles de cuivre et s'use moins. Au fil du temps, les joints en micanite s'usent moins et leur hauteur dépasse la hauteur des lamelles de cuivre.

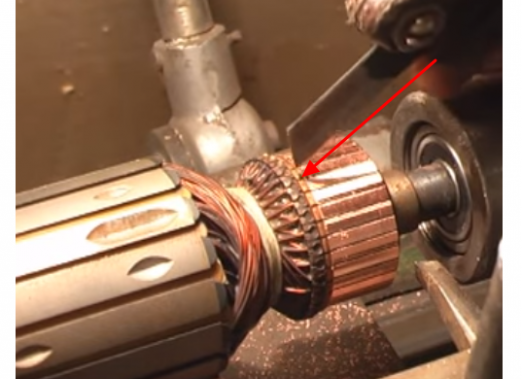

Pour égaliser les hauteurs, les rainures entre les lamelles sont fraisées ou, en termes simples, elles sont chassées.
Le fraisage à faire soi-même est mieux fait avec un morceau de scie pour le métal, affûté à la largeur des rainures du collecteur.
Une règle métallique est appliquée parallèlement au bord de la rainure, la scie est pressée contre son bord et tirée avec une légère pression. La rainure est fraisée à la hauteur de la lamelle de cuivre.
Le fraisage des rainures se termine par l'enlèvement du reste de la matière avec une brosse à cheveux et un chanfreinage avec un grattoir fabriqué à partir d'une lime aiguille. Le meulage est mieux fait avec du feutre.
Tout fraisage doit être terminé par meulage et soufflage d'air.
L'état des roulements affecte également la quantité de sortie du collecteur. L'usure des roulements entraîne une augmentation du faux-rond du collecteur, ce qui entraîne à son tour une usure accélérée des balais de charbon. Pour éliminer le faux-rond du collecteur, il est recommandé de remplacer les roulements suspects par des neufs.
Comment contrôler l'état des brosses
Lors de l'installation de nouveaux balais de charbon, il est recommandé de les meuler pour un meilleur ajustement à la surface du collecteur.
Il est préférable d'ajuster les balais de charbon sur un tour fait maison. Le tour est un arbre sur lequel du papier de verre est fixé.Le moyen le plus simple consiste à fabriquer l'arbre à partir d'un arbre d'un diamètre égal au diamètre du collecteur, en tournant la pièce sur un tour. Une tige métallique est insérée étroitement le long de l'axe à l'intérieur de l'arbre. L'appareil est fixé au mandrin d'une perceuse électrique, la perceuse est allumée et les brosses sont amenées à une roue émeri en rotation.
Le réglage doit être effectué avec soin, en appliquant périodiquement des balais sur le collecteur du rotor pour vérifier leur jeu.
Après avoir frotté les balais sur le collecteur, il est recommandé de vérifier la bonne fixation des porte-balais avant l'installation. Les porte-balais sont réglés au neutre en usine, ce qui minimise les étincelles sur le collecteur. S'il n'y a pas de marques d'usine, le réglage de l'installation des porte-balais est effectué en déplaçant le porte-balais dans le sens opposé à la rotation du rotor jusqu'à ce qu'une étincelle soit générée au minimum.
Les balais ne doivent pas pendre dans le porte-balais, mais doivent être pressés fermement contre les lamelles du collecteur.La force de pression est régulée par des ressorts dans le porte-balais.
Une augmentation des étincelles sur le collecteur du rotor peut apparaître en raison d'un court-circuit. fermeture d'ancre, rupture des bobines de l'induit, court-circuit des enroulements sur le corps de l'induit. Tous ces défauts ne sont éliminés qu'avec une révision majeure du rotor.
