Le respect en temps opportun des conditions de maintenance contribue à l'augmentation de la disponibilité du marteau perforateur Hitachi DH24PC3.
L'entretien du perforateur consiste à remplacer en temps opportun toutes les bagues d'étanchéité en caoutchouc, les lubrifiants et les pièces usées.
Dans les marteaux perforateurs Hitachi DH24PC3, il est recommandé d'utiliser les types de lubrifiants recommandés par le fabricant. Et le fabricant recommande d'utiliser des lubrifiants spécialement conçus pour les perforateurs Hitachi. Le perforateur Hitachi est considéré comme japonais, bien qu'il soit fabriqué en Chine.
Les lubrifiants sont divisés en types:
- pour les huiles lubrifiantes liquides, qui sont des huiles de pétrole raffinées avec des additifs utilisés pour lubrifier les unités à grande vitesse et à faible charge ;
- sur les huiles lubrifiantes plastiques ou graisseuses à base d'huiles synthétiques ou de pétrole avec divers additifs et épaississants.
La principale caractéristique d'un lubrifiant est déterminée par sa viscosité, son indice d'acide, son point de fusion.
Les caractéristiques des huiles utilisées par les fabricants d'outils sont le plus souvent tenues secrètes. Ceci est fait pour que l'utilisateur qui a acheté l'outil d'une entreprise particulière ne se creuse pas la tête, mais achète un lubrifiant recommandé par le fabricant de l'outil.
Dans les marteaux perforateurs, il est recommandé d'utiliser des graisses conçues pour les roulements à usage intensif qui fonctionnent dans des conditions d'inversions fréquentes à basse vitesse. De plus, les graisses du perforateur jouent également le rôle de scellant et de conservateur.
Connaissant les exigences et les conditions de fonctionnement des unités de perforation individuelles, il est possible de sélectionner un lubrifiant dans le groupe des lubrifiants domestiques.
Parmi les lubrifiants domestiques, les lubrifiants tels que Litol-24, CIATIM-203, CIATIM-221F ont des caractéristiques similaires.
Quel lubrifiant est utilisé dans le marteau perforateur Hitachi DH24PC3

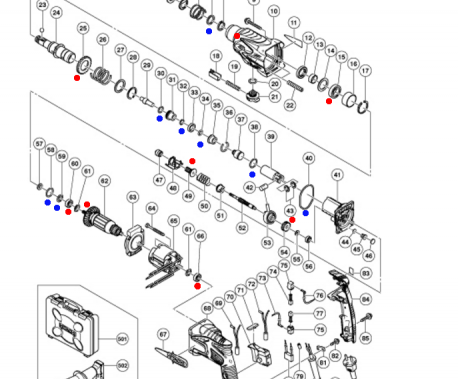

Trois types de lubrifiants sont utilisés dans les marteaux perforateurs Hitachi DH24PC3 : pour les roulements et les engrenages, pour les joints toriques en caoutchouc, pour les tiges de forage.
Tout lubrifiant doit répondre à certaines exigences :
- viscosité souhaitée;
- température de fusion ou d'inflammation ;
- résistance au cisaillement ;
- chute de température.
Les marteaux perforateurs Hitachi utilisent des roulements qui ne nécessitent pas de lubrification supplémentaire. Mais lors du montage du roulement, il est nécessaire de lubrifier son siège et le diamètre extérieur de la cage.
Le marteau perforateur Hitachi DH24PC3 utilise les roulements suivants :
- roulement 37 mm, article 6904DD, dimensions 20x37x9, analogue russe 1000904, pos.15;
- roulement 19 mm, article 626VVM, dimensions 6x19x6, analogue russe 26, pos.56;
- roulement 22 mm, article 608DDM, dimensions 8x22x7, analogue russe 80018, pos.60;
- roulement 22 mm, article 608VVM, dimensions 8x22x7, analogue russe 60018, pos.66.
Une nouvelle graisse est appliquée sur la surface proprement lavée des pièces ou de l'assemblage.

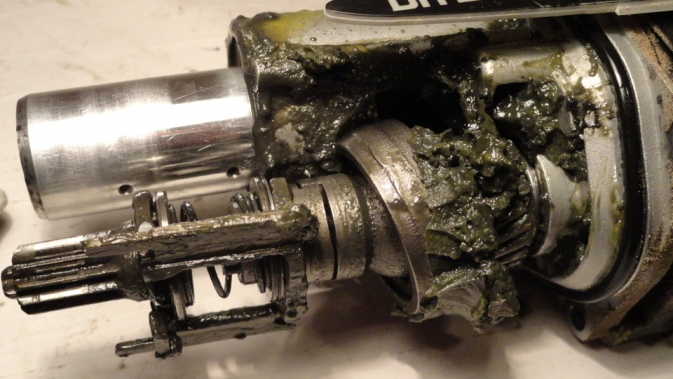

La graisse du perforateur démonté a une couleur sombre sale.Cette couleur est obtenue en raison de l'usure des pièces métalliques et des joints toriques en caoutchouc.
Avant l'assemblage, toutes les pièces sont soigneusement lavées au kérosène ou à l'essence et séchées.
Ne laissez pas les solvants entrer en contact avec les produits en caoutchouc.
Assurez-vous de remplacer le lubrifiant.
Lubrification des roulements et des boîtes de vitesses
En règle générale, les roulements remplis du bon lubrifiant sont utilisés dans les marteaux rotatifs. Cependant, lors du montage des roulements, il est nécessaire de lubrifier les sièges pour un meilleur pressage.
Le roulement 6904DD pos.15 est installé dans le logement pos.10, dans lequel le canon pos.24 est enfoncé.Le roulement est soumis à des chocs.

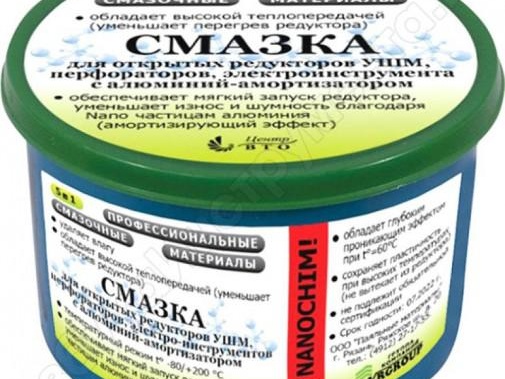

Il est préférable de lubrifier l'unité de pressage du canon avec de la graisse spéciale Hitachi. Mais les lubrifiants des fabricants nationaux ne donnent pas moins de bons résultats. La photo montre un lubrifiant produit par des fabricants russes spécifiquement pour la lubrification des boîtes de vitesses.
Il est recommandé de l'utiliser lors de la lubrification des boîtes de vitesses, des engrenages, des embrayages à roulements ivres.
Lubrification des joints toriques en caoutchouc
Les bagues d'étanchéité en caoutchouc pendant le fonctionnement sont soumises à une chaleur extrême due au frottement et à la pression d'air dans le piston. Si les joints toriques ne sont pas lubrifiés, la friction augmente, ce qui entraîne encore plus de chaleur. Lors de l'installation de nouveaux joints toriques, assurez-vous de lubrifier leurs points de montage. L'utilisation de graisse Hitachi est recommandée.
Mais si vous lubrifiez les joints toriques en caoutchouc avec de la graisse domestique, dans lesquels le point de goutte dépasse + 100 °, le résultat sera plutôt bon.L'essentiel est d'utiliser un lubrifiant qui possède non seulement des propriétés lubrifiantes élevées, mais également des propriétés d'étanchéité.
Il est préférable d'utiliser de la graisse domestique Litol 24.
Il y a deux avertissements :
- si votre outil est sous garantie et que vous décidez d'effectuer vous-même l'entretien, il est recommandé d'utiliser les lubrifiants que le fabricant insiste pour utiliser ;
– les lubrifiants des fabricants nationaux conservent leurs propriétés moins longtemps et nécessitent un remplacement plus fréquent.
Lubrifiants pour tiges de forage
Les perforateurs Hitachi DH24PC3 sont équipés de mandrins sans clé SDS-plus. La conception de la cartouche prévoit l'utilisation d'un outil de travail avec une tige spéciale. La fiabilité de la préhension de l'outil de travail est assurée par une conception spéciale de la tige. Mais en effet, en train du travail on demande le changement périodique de l'outil.
Pour un détachement plus facile de l'outil de travail du mandrin sans clé, des lubrifiants spéciaux sont utilisés.

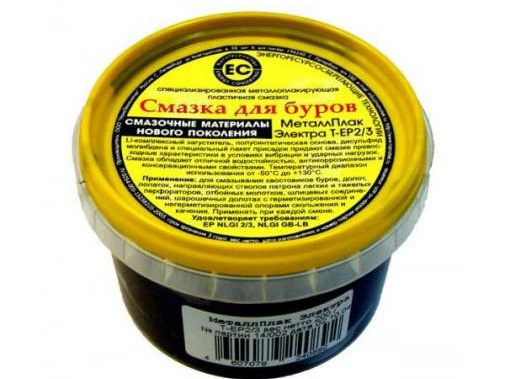

En règle générale, les fabricants de marteaux rotatifs recommandent l'utilisation de lubrifiants spéciaux pour perceuses. Pour lubrifier les forets des marteaux rotatifs Hitachi DH24PC3, des lubrifiants développés par Hitachi sont utilisés.
Les fabricants russes produisent un certain nombre de lubrifiants qui, à propriétés lubrifiantes égales, sont beaucoup moins chers.
Lubrifiants de fabricants nationaux
Quelques mots sur les lubrifiants russes.
Graisse Litol-24 fabriqué selon GOST 21150-87 à base d'un mélange d'huiles minérales et de savon au lithium. Des additifs anti-acides et adhésifs sont ajoutés au mélange.
Litol-24 est recommandé pour une utilisation dans les unités de friction, les roulements et les paliers lisses, les engrenages où la température de fonctionnement ne dépasse pas +120ºС.
Lubrifiant Ciatim-203 est produit conformément à GOST 8773-73 à partir d'huile de transformateur de pétrole avec l'ajout de savon de lithium et d'asidol comme épaississant et d'additifs pour augmenter la viscosité et améliorer l'anti-grippage. Recommandé pour la lubrification des tiges de forage dans les mandrins sans clé SDS.
Lubrifiant Ciatim-224 produit conformément à GOST 9433-80, est un liquide organosilicié résistant à la chaleur, un savon avec un additif anti-acide est ajouté comme épaississant. La graisse est inerte vis-à-vis du caoutchouc et est recommandée pour la lubrification des joints toriques.
Conclusion :
- l'utilisation de lubrifiants de fabricants nationaux est autorisée;
- les lubrifiants domestiques sont beaucoup moins chers;
- lors de l'utilisation de lubrifiants de fabricants russes, n'oubliez pas qu'ils doivent être remplacés plus souvent;
- ne pas surchauffer l'outil, ne pas exercer de pression sur l'outil en mode « Impact » ;
- vérifiez constamment l'état des balais de charbon;
- si disponible, utilisez le lubrifiant recommandé par le fabricant de l'outil.
