Caractéristiques des meuleuses de réparation de différentes marques

Cet article propose des moyens de trouver des défauts dans les meuleuses de différents modèles et de réparer une meuleuse d'angle (meuleuse d'angle) de vos propres mains. Vous trouverez ici des réponses aux questions sur la procédure de démontage des boîtes de vitesses des broyeurs des modèles les plus populaires, en remplaçant les engrenages, les roulements et en les réparant. Des recommandations sont données sur la procédure de pressage des engrenages et des roulements, les méthodes de réparation et les adaptations.

Outre les dysfonctionnements courants, les meuleuses d'angle de différentes marques ont également leurs propres caractéristiques. Cela vient non seulement des différences de conception des meuleuses d'angle, mais aussi des matériaux et des composants utilisés.

Il est également important de savoir qui a fabriqué l'instrument. La connaissance des caractéristiques de la conception des meuleuses vous permet de réparer les meuleuses d'angle de vos propres mains efficacement et rapidement. Les informations ci-dessous vous aideront à réparer n'importe quelle marque de meuleuse d'angle.

En plus des outils originaux, le marché de la construction a été inondé de contrefaçons bon marché. Et ne pensez pas que les contrefaçons sont fabriquées exclusivement en Chine. Les outils électriques des fabricants chinois ne sont en aucun cas inférieurs en qualité aux fabricants des pays européens ou des pays d'Asie du Sud-Est.

Les outils de haute qualité des fabricants chinois destinés au consommateur européen passent par plusieurs étapes de contrôle entrant. Pour les pays tiers, les fabricants chinois n'effectuent pas de contrôle des outils. Mais les outils sont fabriqués sur les mêmes lignes, par les mêmes usines, par les mêmes personnes. C'est pourquoi il y a une telle différence de prix.

Pour réparer la meuleuse de vos propres mains, vous devez avoir un schéma de cette meuleuse d'angle et le comprendre.
La meuleuse de réparation Bosch est différente de la meuleuse de réparation Interskol. Et il existe des broyeurs sous les marques Makita, Hitachi, Metabo.

Quelques conseils généraux utiles pour organiser la réparation d'une meuleuse d'angle

Avant de procéder à la réparation de la meuleuse d'angle, tenez compte de quelques conseils utiles:

1. Avant de commencer à démonter la meuleuse d'angle, lisez attentivement sa description, le schéma de montage et le bon de travail.
2. Assurez-vous de suivre la séquence des opérations technologiques.
3. Respectez scrupuleusement les consignes de sécurité.

La cause la plus fréquente de bris de meuleuse est un fil cassé près de la poignée. Vous devez d'abord vérifier la présence de tension sur le bouton, cela se fait avec un testeur de tension classique. Ensuite, nous vérifions l'opérabilité du bouton lui-même.

En détails sur le diagnostic et la réparation de la partie électrique de la meuleuse d'angle.

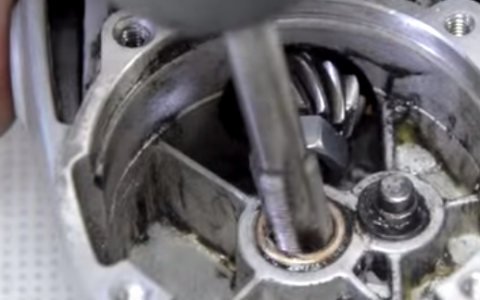

Comment retirer un roulement à aiguilles ou une bague de roulement lisse cassée

Divers roulements sont utilisés dans les boîtes de vitesses des broyeurs. Ils sont soumis à de fortes sollicitations et sont à l'origine de dysfonctionnements.

La destruction du roulement est déterminée par l'augmentation du jeu de l'arbre de broche. Après avoir démonté le carter de la boîte de vitesses et démonté le grand arbre de transmission, vous verrez un roulement à aiguilles.

Le roulement à aiguilles n'est pas utilisé dans toutes les meuleuses d'angle.Dans les mêmes meuleuses d'angle dans lesquelles il est installé, son démontage peut se faire de plusieurs manières.

Après avoir retiré la partie détruite du roulement, la bague intérieure peut être retirée à l'aide d'un taraud machine. Serrez un taraud de machine d'un diamètre approprié dans le mandrin du tournevis et essayez de le visser dans la bague de roulement jusqu'à ce que le taraud repose sur le fond du boîtier. Continuez à visser lentement le robinet dans le support. Il soulèvera le clip le long du fil.



La deuxième façon est que la course restante du roulement à aiguilles détruit peut être retirée à l'aide d'un boulon spécial et d'une bague de retenue.

Comment retirer les engrenages hélicoïdaux de la boîte de vitesses du broyeur

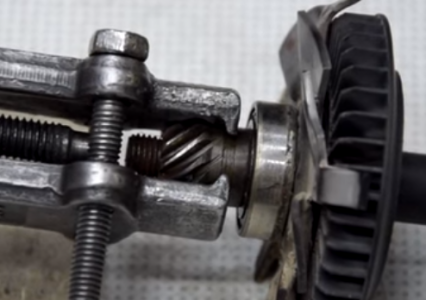

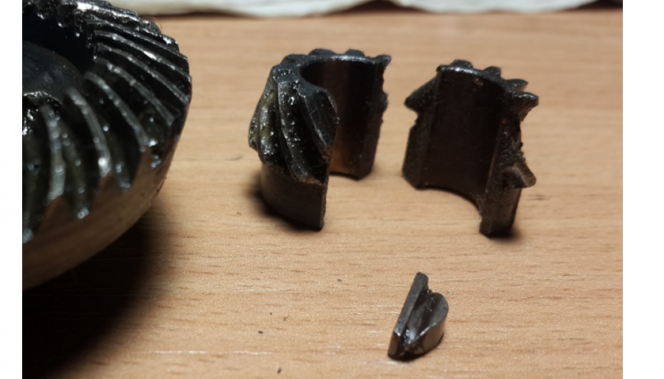

La réparation de la boîte de vitesses du broyeur commence par le démontage des engrenages hélicoïdaux. Ce sont les engrenages qui deviennent la principale cause de dysfonctionnements de la boîte de vitesses du broyeur.Dans les broyeurs, il faut le plus souvent changer le petit pignon d'entraînement monté sur l'arbre du rotor.

L'engrenage hélicoïdal peut être monté sur l'arbre du rotor de deux manières :

1. L'engrenage est fixé avec une connexion à clé et serré avec un écrou.
2. L'engrenage est fixé avec une connexion filetée. De plus, des filetages droit et gauche sont utilisés.

Le grand engrenage hélicoïdal entraîné est également fixé à l'arbre de la broche de deux manières :

1. L'engrenage est pressé sur l'arbre.
2. L'engrenage est attaché avec une connexion à clé.

Outre le remplacement des engrenages dans les meuleuses d'angle, il est souvent nécessaire de remplacer l'un ou l'autre roulement. Et il y en a au moins trois dans la conception du broyeur.

Caractéristiques de conception des fabricants étrangers de meuleuses d'angle

Dans ce chapitre, nous examinerons les caractéristiques de conception des meuleuses d'angle fabriquées sous les marques Bosch, Hitachi et Makita, ainsi que les réparations de meuleuses d'angle à faire soi-même.

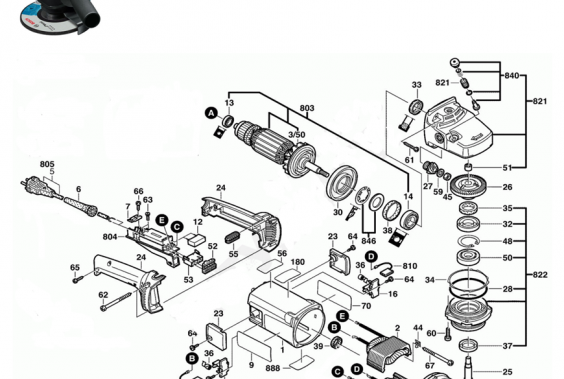

Réparation de meuleuse d'angle Bosch

Les Bulgares Bosch sont un outil fiable qui ne cause pas beaucoup de problèmes à l'utilisateur. Mais tous les utilisateurs ne traitent pas l'outil correctement. La réparation des meuleuses d'angle Bosch est le plus souvent associée au remplacement des roulements.

Structurellement, toutes les meuleuses d'angle Bosch sont fabriquées selon le même schéma. L'arbre de broche poz.25 est pressé dans l'engrenage hélicoïdal entraîné poz.26 et est soutenu dans le carter d'engrenage poz.821 sur le roulement à aiguilles poz.51.

Lorsque le roulement est détruit, la bague de roulement reste à l'intérieur du logement, ce qui n'est pas facile à obtenir. Nous recommandons deux méthodes pour démonter la cage de roulement à aiguilles. Ils sont décrits dans la section "Comment retirer le roulement à aiguilles".

En cas d'usure ou de léchage des dents d'une paire d'engrenages, les deux et seulement par paires doivent être remplacés. Lors du démontage des engrenages, rappelez-vous que l'engrenage d'entraînement est monté sur l'arbre du rotor sur le filetage, et celui de GAUCHE est fixé avec un écrou. Le grand engrenage hélicoïdal entraîné pos.26 est pressé sur l'arbre de broche pos.25.

Réparation de meuleuse d'angle Hitachi

Les broyeurs Hitachi ont acquis une popularité particulière auprès des consommateurs russes. Et c'est naturel. Il n'y a pratiquement pas de contrefaçons artisanales de broyeurs Hitachi sur le marché. La simplicité de la conception facilite la réalisation de réparations de toute complexité.

Les Bulgares d'Hitachi ont une fiabilité accrue et se retrouvent rarement sur la table des réparateurs. La raison principale pour laquelle la meuleuse d'angle Hinachi est réparée est la panne de la boîte de vitesses, à savoir le développement des dents d'engrenage.

La boîte de vitesses du broyeur se démonte simplement. Pour déconnecter le carter de la boîte de vitesses pos.3 du carter du stator pos.37, il est nécessaire de libérer les balais de charbon.

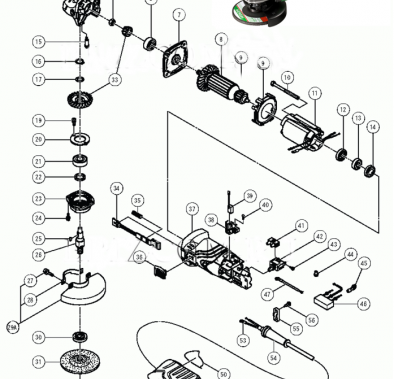

Dévisser les quatre vis pos.1 fixant le carter de la boîte de vitesses et le carter du stator. Séparez le carter de la boîte de vitesses et le carter du stator. Le carter de la boîte de vitesses sera déconnecté avec le rotor pos.8.

Pour retirer le couvercle de la boîte de vitesses pos.23, dévisser les quatre vis pos.24. L'engrenage hélicoïdal entraîné poz.33 est fixé sur l'arbre de broche poz.26 avec une clé poz.25 et s'assied avec un extracteur. Le roulement poz.21 est retiré avec un extracteur.

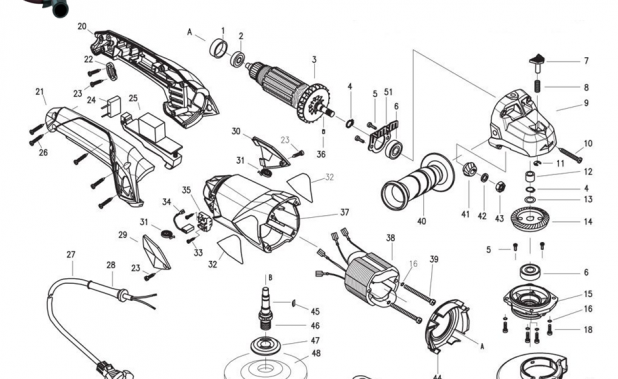

Réparation de meuleuse d'angle Makita

Une caractéristique des meuleuses de la famille Makita est un capot de protection à démontage rapide pos.19.

Les Bulgares de Makita sont plus susceptibles d'être réparés que les autres.Mais la raison en est le pourcentage élevé de contrefaçons qui ont inondé le marché russe.

Le vrai Makita est un outil fiable et durable.Mais, comme toutes les meuleuses d'angle, elle souffre de la défaillance de la boîte de vitesses, de ses engrenages.

Pour remplacer les engrenages de la boîte de vitesses auxquels on a recours en cas de blocage ou de destruction.

Pour réparer la meuleuse d'angle Makita 9069 ou Makita 9558 HN, vous devez démonter la meuleuse d'angle.

Si la boîte de vitesses est défectueuse, et cela est déterminé par l'apparition d'un jeu d'arbre de broche, le blocage de la boîte de vitesses, le glissement de l'engrenage mené, la boîte de vitesses doit être déconnectée du carter du stator. Desserrer les balais de charbon poz.35, dévisser les quatre vis poz.10 et déconnecter le carter de la boîte de vitesses du carter du stator poz.37.

À l'étape suivante, dévisser les quatre vis pos.18 qui maintiennent le couvercle du rotor pos.15. Le pignon mené pos.14 est retiré à l'aide d'un persan. Le pignon d'entraînement poz.43 est fixé au moyen d'une connexion à clavette et fixé avec un écrou poz.42. Les roulements de l'arbre du rotor pos.3 sont retirés à l'aide d'extracteurs.

Caractéristiques de conception des meuleuses d'angle des fabricants nationaux

Parmi les fabricants nationaux, une place particulière est occupée par les produits de marques aussi connues que Interskol, Fiolent, Lepse.

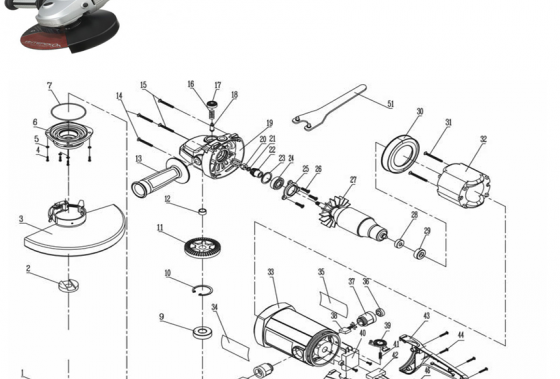

Réparation de meuleuses d'angle Interskol

Avec un bon fonctionnement, les broyeurs Interskol peuvent fonctionner pendant des années.

Parallèlement à la panne peu fréquente de la boîte de vitesses du broyeur, dans laquelle une paire d'engrenages et un roulement sont le maillon faible, il y a eu des cas de dysfonctionnements du stator.

Pour remplacer les engrenages du réducteur, il est nécessaire de démonter le boîtier du réducteur pos.19, en libérant le couvercle pos.6.

Le pignon mené pos.11 est pressé sur l'arbre pos.8 et retiré avec une presse.Le roulement pos.9 est retiré avec un extracteur.

Réparation du broyeur de stator Interskol peut être effectué indépendamment si vous connaissez les données nécessaires. Lors du démontage d'un stator brûlé, vous devez compter le nombre de tours du fil utilisé, sa section.

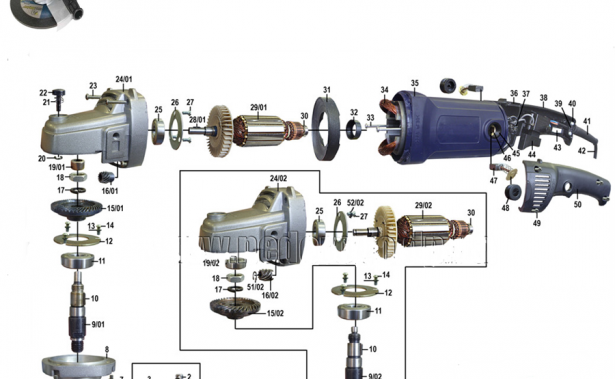

Réparation meuleuse d'angle Lepse

Les Bulgares sous la marque Lepse sont marqués du Lepse Kirov 1.8-230-A LSU. Ces broyeurs retracent leur histoire depuis le célèbre broyeur de fabrication soviétique IZH. Outil étonnamment robuste, représentant la conception la plus anti-vandalisme.

Les avantages de la meuleuse d'angle Lepse sont la possibilité de remplacer les balais de charbon usés sans démonter le corps de la machine.

La réparation de la meuleuse d'angle Lepse en termes de remplacement des brosses est facile. À travers des fenêtres spéciales poz.45, fermées par des capuchons poz.48, des balais de charbon poz.47 sont insérés dans le corps du porte-balais poz.46.

Lors de la réparation de la boîte de vitesses de la meuleuse d'angle Lepse, il est nécessaire de démonter la paire d'engrenages.

Le petit engrenage hélicoïdal principal est monté sur l'arbre du rotor sur la clé et fixé avec un écrou.

Le pignon mené poz.15 est vissé sur l'arbre de broche poz.10 et fixé avec un écrou poz.18.

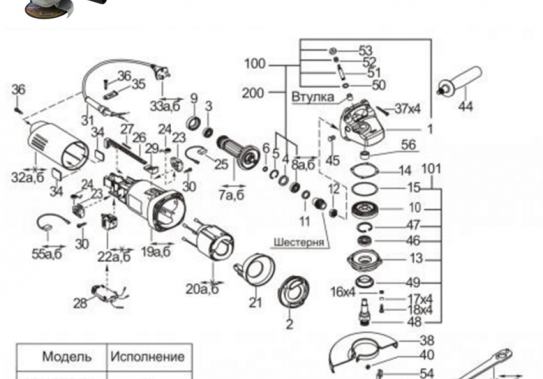

Réparation meuleuse d'angle Fiolent

Récemment, les Bulgares Fiolent sont devenus particulièrement populaires. Attire non seulement un prix abordable, mais également la fiabilité de l'outil.

La réparation à faire soi-même de la meuleuse d'angle Fiolent est recommandée pour commencer par l'étude des défauts émergents. Si vous devez démonter la meuleuse Fiolent, pour retirer le pignon mené pos.11, il doit être extrait de l'arbre de broche pos.8.

Pour retirer le roulement de l'arbre de broche, vous devez d'abord retirer le grand engrenage hélicoïdal. Ce sont des inconvénients mineurs.

Le remplacement des roulements du rotor est lié au fait qu'il est nécessaire de démonter le petit engrenage hélicoïdal pos.22.

Quelle réparation à faire soi-même d'une meuleuse d'angle un utilisateur peut-il faire

Bien que la meuleuse ne soit pas un outil d'une complexité particulière, l'utilisateur ne peut pas effectuer de travaux de réparation sur tous les nœuds.

Outre un simple remplacement des roulements ou des engrenages de la boîte de vitesses, il existe de tels dysfonctionnements qui ne peuvent être résolus sans équipement ou dispositif spécial.

• Vous aurez besoin d'une presse pour sortir le pignon mené. enrouler le rotor ne peut se faire sans outils.
• Ces dysfonctionnements incluent la défaillance du rotor. Pour un simple consommateur, un tel dysfonctionnement se termine par un déplacement vers un centre de service.
• Les utilisateurs avancés peuvent faire revivre un rotor brûlé avec certaines compétences et concepts.Mais parfois, il est plus facile d'en acheter un nouveau que de rembobiner.

Pour la plupart des utilisateurs, la réparation d'une meuleuse d'angle de leurs propres mains est limitée à une certaine gamme de dysfonctionnements.

Systématisation des dysfonctionnements de la partie électrique de la meuleuse d'angle

1. Le dysfonctionnement le plus simple qui n'allume pas la meuleuse est une rupture du fil d'alimentation. Le plus souvent, une rupture se produit dans le cordon d'alimentation près de la prise ou à l'entrée de l'outil. Le dysfonctionnement est facilement résolu en remplaçant le cordon d'alimentation ou en retirant un morceau de fil cassé.
2. Chauffage accru dans la zone d'installation des balais de charbon. Le plus souvent, un tel dysfonctionnement apparaît en raison du raccourcissement des balais de charbon en dessous de la taille nominale. La longueur des balais de charbon ne peut pas être inférieure à 8 mm.
3. La chute du bouton d'alimentation de la meuleuse.Le dysfonctionnement est lié à l'épuisement des contacts internes du bouton. Il est éliminé en remplaçant complètement l'interrupteur par un nouveau.
4. Dans certains modèles de meuleuses d'angle, un dispositif est utilisé qui vous permet de régler en douceur la vitesse de la meuleuse d'angle. Le contrôleur de vitesse de la meuleuse d'angle améliore la douceur de mise en marche de la meuleuse et empêche de mordre le corps de travail. La réparation du régulateur de vitesse de la meuleuse d'angle consiste en son remplacement complet.

Regroupement des défauts selon la partie mécanique de la meuleuse d'angle

1. L'apparition de bruits parasites dans la boîte de vitesses de la meuleuse, le chauffage de la boîte de vitesses. Le dysfonctionnement est associé à la destruction du palier de support, à l'usure des dents des engrenages de la boîte de vitesses, au dessèchement du lubrifiant. Éliminé en remplaçant les engrenages à forte usure des dents. Si les dents de l'engrenage sont légèrement usées, vous pouvez essayer de le réparer. Le profil de la dent est corrigé manuellement en sciant avec une lime à aiguille ronde et une perceuse. Le lubrifiant est remplacé par un neuf à chaque réparation de la boîte de vitesses. Une nouvelle graisse est appliquée sur les pièces soigneusement lavées.
2. Le remplacement du roulement est nécessaire lorsqu'il est détruit ou qu'un jeu important apparaît. Dans certains modèles, le roulement est monté sur la broche avec un ajustement serré. Le remplacement nécessite un équipement spécial, en particulier une presse. Les pièces doivent être refroidies ou chauffées.
3. Le remplacement des roulements sur le rotor est nécessaire en cas de faux-rond important. La présence d'un faux-rond accru est facilement visible sur le collecteur du rotor et par l'intensité de l'usure des balais de charbon.

Dysfonctionnements simples et diagnostics et dépannage à faire soi-même

Si lorsque vous appuyez sur le bouton "Démarrer", la meuleuse ne s'allume pas, le test commence par l'inspection du câble d'alimentation à l'entrée de l'outil.

Dévissez le couvercle du broyeur et vérifiez l'intégrité du cordon d'alimentation avec un testeur ou une phase. Respectez scrupuleusement les règles de sécurité.

Si le cordon d'alimentation est intact et que le moulin ne s'allume pas, remplacez le bouton de démarrage.

Si la meuleuse d'angle n'a pas fonctionné lors de l'installation d'un nouveau bouton, vérifiez la qualité des balais de charbon et leur ajustement serré au collecteur du rotor.

Dysfonctionnements complexes et réparation de meuleuse d'angle à faire soi-même

Les types de pannes suivants nécessitent certaines connaissances et compétences pour les éliminer :

• Blocage ou destruction des roulements.
• Léchage ou destruction des dents d'engrenage de la boîte de vitesses.
• Circuit ouvert ou court-circuit dans le rotor ou le stator.
• Défaillance de parties des circuits de commande.
• Destruction du carter de boîte de vitesses.

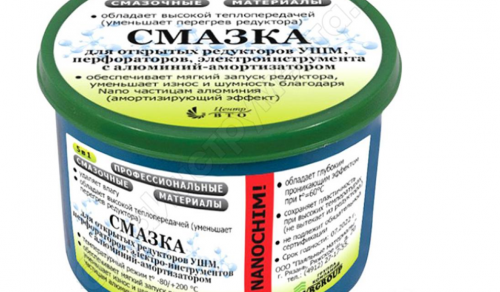

Quelques mots sur la lubrification

La fiabilité de la boîte de vitesses et sa durabilité dépendent largement de remplacement opportun du lubrifiant et une bonne sélection.

Une large gamme de lubrifiants est présentée sur le marché russe des carburants et lubrifiants. Les lubrifiants des fabricants russes se distinguent parmi eux.

Les fabricants d'outils modernes recommandent fortement d'utiliser uniquement des lubrifiants de leur propre production. C'est la politique du fabricant.

Parmi les lubrifiants russes, nous vous recommandons d'utiliser des lubrifiants spécialement conçus pour les boîtes de vitesses.

Mais la qualité du travail de la meuleuse d'angle est affectée non seulement par le lubrifiant correctement sélectionné, mais dans une plus large mesure par son remplacement en temps opportun! Ne tardez pas à remplacer le lubrifiant, surveillez son état.
