Le montage du marteau perforateur Hitachi DH24PC3 peut être effectué par tout utilisateur ayant les compétences d'un serrurier et connaissant les règles générales de travail avec des appareils électriques.
Avant de procéder à l'assemblage de la perceuse à percussion, préparez un lieu de travail, un ensemble de nouveaux produits en caoutchouc, les lubrifiants nécessaires, les outils et un testeur.
Le montage du perforateur est divisé en plusieurs étapes.
Assemblage de la partie mécanique du perforateur Hitachi DH24PC3
L'assemblage de la partie mécanique commence par l'assemblage des unités hôtelières incluses dans le bloc.
Assemblage de l'arbre intermédiaire du perforateur
L'arbre intermédiaire fait partie de la boîte de vitesses du marteau rotatif et remplit deux fonctions :
- transfère le couple au canon du perforateur ;
- convertit le couple en une impulsion alternative due au travail d'un roulement ivre.

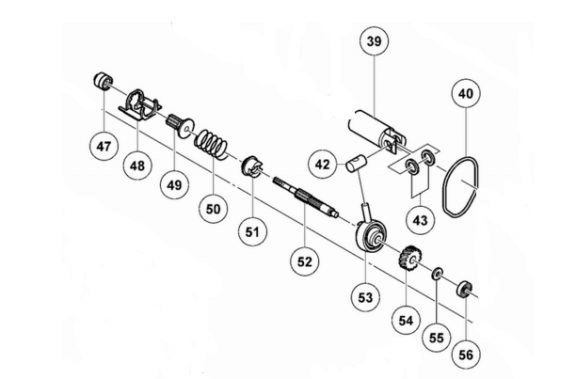

Un roulement ivre poz.53 est placé sur l'arbre poz.52, un grand engrenage hélicoïdal poz.54, un anneau métallique poz.55 et un roulement poz.56.
Le marteau perforateur Hitachi DH24PC3 utilise des roulements de type 626VVM de fabrication japonaise. Dimensions roulement 6x19x6. Peut être remplacé par un homologue russe de type 26.
palier ivre, engrenage hélicoïdal, roulement sont enduits de graisse. Parmi les analogues domestiques, la graisse Nanohim est recommandée, étiquetée PM ou Nanotech sous le marquage Metalplak Elektra.
D'autre part, un embrayage poz.51 est placé sur l'arbre, un ressort de serrage poz.50, un engrenage droit poz.49, un levier de commutation de mode poz.48, un manchon métallique poz.47.
L'arbre assemblé est inséré dans le corps intérieur du marteau rotatif poz.41.
Assemblage du canon du mécanisme d'impact du perforateur
Pour commencer à assembler le mécanisme de percussion du perforateur, il est nécessaire d'enfoncer le canon du perforateur assemblé dans le couvercle du boîtier du bloc mécanique.

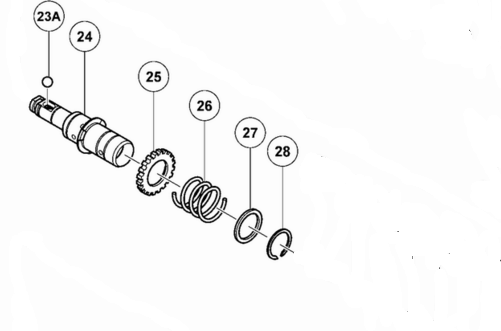

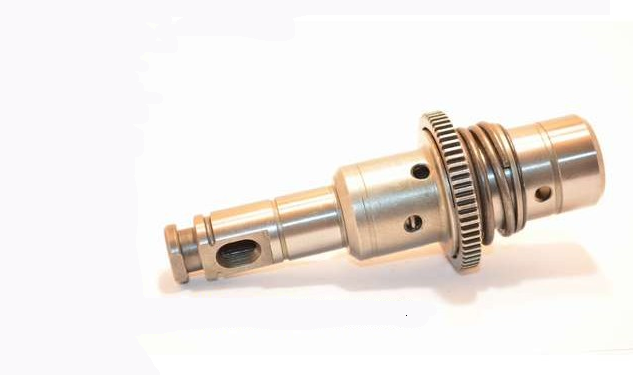

Un engrenage droit poz.25 est placé sur le canon poz.24, un ressort à vis poz.26, une rondelle en acier
M30 poz.27, bague de fixation poz.28.
Il est nécessaire d'enfoncer le roulement (pos. 15) dans le corps de l'ensemble de bloc mécanique, dans lequel le canon lui-même est enfoncé à son tour.

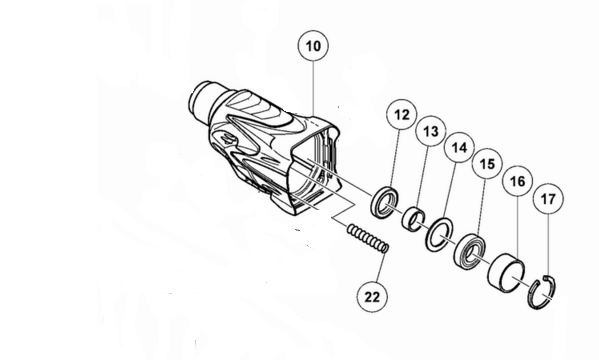

Inséré dans le corps pos.10 :
- joint d'huile pos.12 ;
– douille mécanisme d'impact pos.13;
- joint feutre pos.14;
- le roulement 6904DD poz.15 est enfoncé ;
- une bague de restriction métallique pos.16 est insérée ;
- tout est fixé avec un anneau de retenue poz.17.

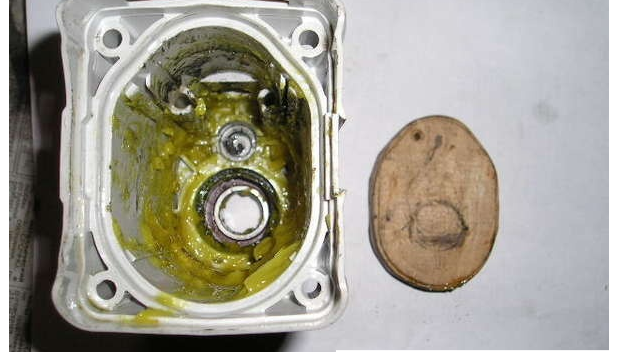

Pour presser le roulement, utilisez une presse ou un accessoire manuel en bois.
La bague extérieure du roulement est pré-lubrifiée avec de la graisse avant l'installation.
Le boîtier poz.10 bute contre un joint cylindrique en aluminium, cuivre ou bois.
Le roulement est inséré dans le logement et est enfoncé à l'aide d'un adaptateur et d'un marteau. Lors de la pression, les distorsions ne sont pas autorisées.
Insérez le canon assemblé dans le corps et enfoncez-le en faisant attention.
L'enfoncement se fait à la presse ou à l'étau avec un outil simple. Comme luminaire, utilisez un guide en bois ou en matériau souple.
Assemblée des grévistes
Le perforateur utilise deux types de percuteurs.

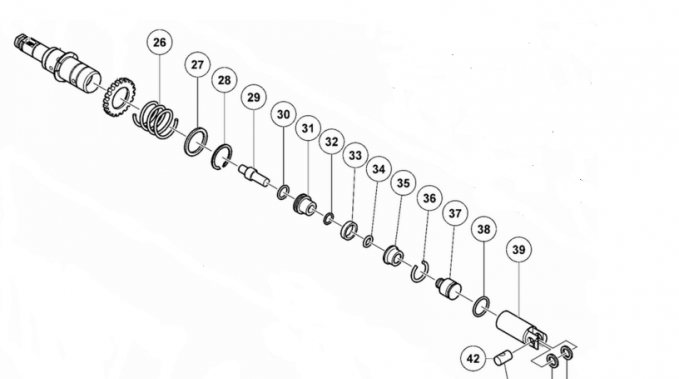

Percuteur poz.29 et percuteur pos 37. Le montage des percuteurs consiste à y mettre des bagues d'étanchéité en caoutchouc avec lubrification obligatoire.Parmi les lubrifiants domestiques, le lubrifiant Ciatim-224 selon GOST 9433-80, inerte vis-à-vis des produits en caoutchouc, est le mieux adapté.
Sur le percuteur poz.29, en plus des bagues d'étanchéité en caoutchouc, le support du mécanisme de percussion poz.31, la douille d'amortissement poz.35, la bague de retenue poz.36 sont mis en place. L'anneau fixe les détails sur l'attaquant.
Sur l'attaquant pos.37. la bague d'étanchéité en caoutchouc pos. 38. Le percuteur est lubrifié avec de la graisse Ciatim-224 et inséré dans le manchon de piston pos.39.
Assemblage de chemise de piston

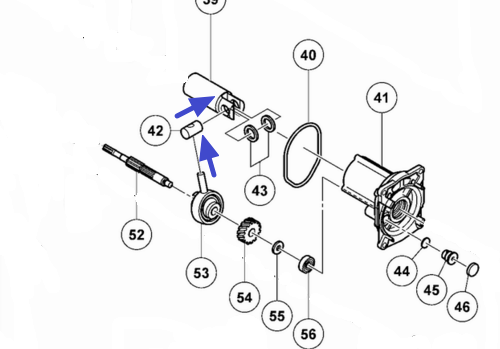

Pour assembler le manchon de piston, il est nécessaire d'insérer l'axe de piston poz.42 dans ses oreilles, après avoir inséré les rondelles en acier M30 poz.43.
Assemblage du mécanisme d'impact

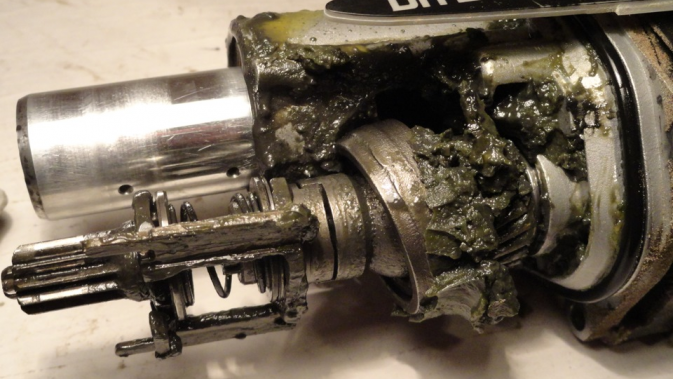

Il reste à insérer l'arbre intermédiaire assemblé poz.52 dans le logement intérieur, poz.
Lors de l'assemblage du canon, lorsque vous y insérez les percuteurs, veillez à lubrifier la surface interne du piston.
Accompagnez tout le processus d'assemblage avec l'utilisation des types de lubrifiants recommandés par le fabricant de marteaux rotatifs ou de lubrifiants domestiques appropriés.
Installation du bouton de changement de mode
Après avoir connecté la partie mécanique et le bloc stator, vous pouvez procéder à l'installation du bouton de commutation de mode.

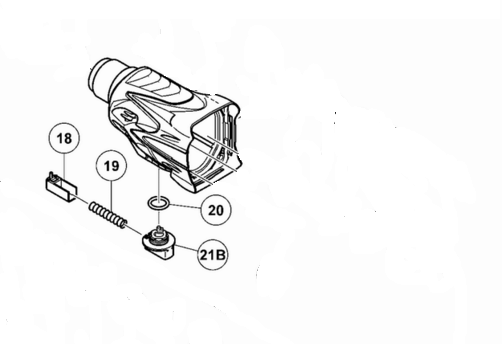

Le bouton de commutation de mode pos.21V est installé à partir du bas du boîtier.
Pour l'insérer dans le boîtier et l'y fixer, vous devez :
- insérez le ressort poz.19 dans la poignée;
- insérer le bouton de fixation rouge pos.18 ;
– mettre un presse-étoupe en caoutchouc poz.20.
Insérez la poignée dans le sens des aiguilles d'une montre dans le corps jusqu'à la position "Impact", tournez en arrière de 15 degrés jusqu'à ce qu'elle s'enclenche. La poignée est verrouillée.
Assemblage du mandrin sans clé
Les perforateurs Hitachi DH24PC3 sont équipés de mandrins sans clé SDS-plus.
La cartouche est montée à la dernière étape de l'assemblage du perforateur.

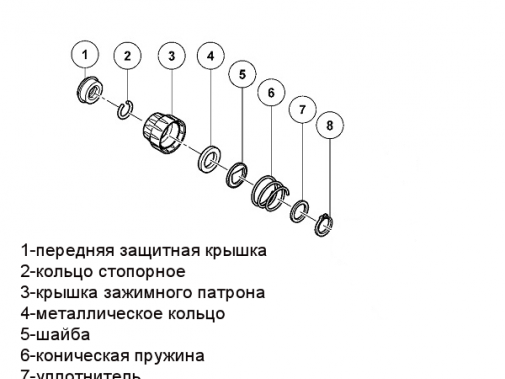

Un joint pos.7, un ressort conique pos.6, une rondelle pos.5 sont placés sur l'arbre saillant du canon dans la séquence.

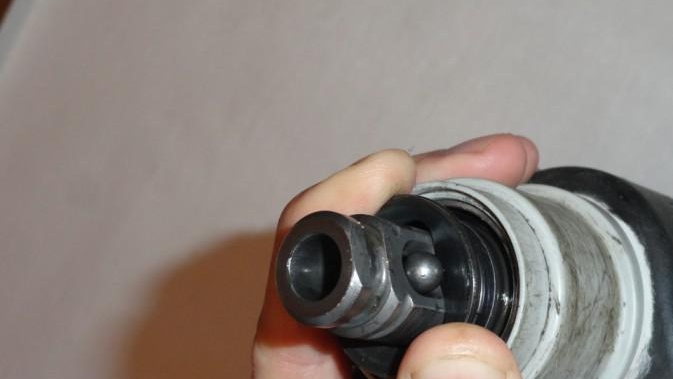

L'étape suivante consiste à insérer la bille de verrouillage pos.23A. L'article de la balle est 335300.
Un anneau métallique pos.4 est placé sur l'arbre. La cartouche est fermée avec un couvercle pos.3, le tout est fixé avec une bague de retenue pos.2, un couvercle de protection avant pos.1 est mis sur l'extrémité de l'arbre.
La partie mécanique du marteau perforateur Hitachi DH24PC3 est assemblée.
Rappelles toi! Lors du montage de la partie mécanique, respecter les règles d'application des lubrifiants, n'utiliser que ceux qui recommandé par le fabricant ou domestiquespécialement conçu pour les marteaux perforateurs.
Assemblage de la partie électrique du marteau perforateur Hitachi DH24PC3
Nous divisons l'assemblage de la partie électrique du perforateur en étapes.
Assemblage de stator

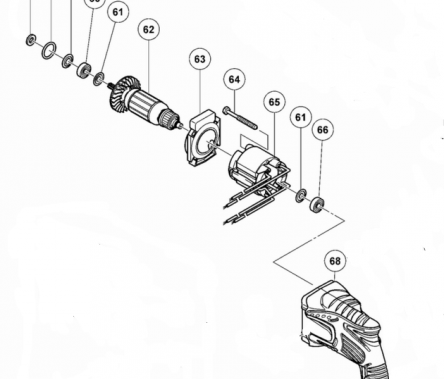

Le stator réparé ou neuf pos.65 est installé dans le boîtier du stator pos.68 et fixé avec des vis de fixation M4×50 pos.64. Numéro de pièce du stator 340635F.
D'en haut, le stator est fermé par la roue de guidage du moteur électrique poz.63. Les fils du stator sont sortis vers le bouton de commande pos.70V.
Assemblage du rotor
Le marteau utilise un moteur électrique d'ancrage 220-230V, article 360720E.
Un rotor neuf ou auto-réparé poz.62 est installé dans une douille dans le boîtier intérieur poz.41, avec un joint en feutre poz.57, une bague d'étanchéité poz.58, un joint poz.59, un roulement 608DDM, poz. 60 et joint en acier poz.61. Dimensions du roulement 8x22x7, analogue russe 80018.
Le rotor assemblé est inséré avec un engrenage hélicoïdal dans le bloc mécanique du perforateur.
Il reste à connecter le bloc mécanique et le carter du stator.
Lorsque vous insérez le rotor dans le boîtier du stator, retirez d'abord les balais de charbon avec les porte-balais.
Assemblage des circuits de contrôle
Les circuits de commande sont un circuit qui vous permet de démarrer en douceur le perforateur, d'ajuster la fréquence et la vitesse de son fonctionnement.
Le marteau perforateur Hitachi DH23PC3 utilise des balais électriques en carbone pos.74, 77 avec arrêt automatique.L'auto-stop ne vous permet pas d'allumer le poinçon si les brosses sont usées plus que le taux autorisé.
Les balais de charbon avec auto-stop ont l'article 999072, pour les balais ordinaires l'article 999041. Les balais de charbon dans le corps du poinçon sont fixés avec des porte-balais pos.75, article 955203.
Dans certaines modifications, un starter poz.69 et un contact à diode poz.72 sont utilisés.
Un condensateur de suppression de bruit poz.78 est inclus dans le circuit d'alimentation.
Le marteau perforateur utilise un interrupteur à bouton-poussoir 220 V (ANCIEN 331454/324536). Article 335796. Commutateur de type TG801TSBU-1.
Les pièces du circuit de commande sont montées à l'intérieur de la poignée du boîtier du stator.
Connectez le poinçon au secteur, vérifiez son fonctionnement dans tous les modes. Assurez-vous que les réglages sont fluides et que le marteau fonctionne sans bruit inutile.
Tout!
