Pose d'un plancher chauffant à l'eau sous la chape

Les sols à eau chaude remplacent rapidement les options plus classiques de chauffage des locaux du marché. Cela est dû aux qualités positives qui apparaissent lors du fonctionnement du système. Tous peuvent être agencés de différentes manières, en fonction de la technologie choisie. Le "classique du genre" est l'installation d'un plancher chauffant à l'eau, suivi du coulage d'une solution de béton.

Avantages du chauffage au sol

La technologie pose de chauffage au sol l'eau a tout un ensemble d'avantages, qui comprennent:

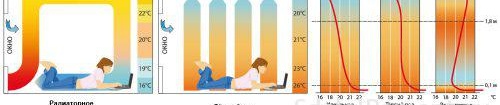

• Conditions confortables. La chaleur dans la pièce est répartie uniformément et sur toute la surface. Il n'y a presque pas de perte de chaleur, ce qui permet d'économiser sur les factures de chauffage. L'expression bien connue « garder la tête froide et les pieds au chaud » trouve une application pratique.
• Rentabilité. Tout l'espace de la pièce est chauffé, à l'exception de la zone située sous le plafond même. Dans ce cas, la surface du sol n'absorbe pas la chaleur, mais la restitue plutôt. Si l'installation est effectuée dans une pièce standard, les coûts sont réduits d'environ 15 à 20%, et s'il s'agit de pièces avec de hauts plafonds de plus de trois mètres, jusqu'à 50 à 60%.
• Haut niveau d'adaptabilité. Du système de chauffage par radiateur peut être organisé système de chauffage au sol. En plus d'une seule pièce prise, tout peut être organisé dans toute la maison (pour les immeubles d'habitation, de telles options de chauffage par le sol ne sont pas prévues, à l'exception des nouveaux bâtiments, où c'est la base).




• Lors de l'utilisation d'un chauffage par radiateur conventionnel, nous rencontrons toujours un mouvement de convection des masses d'air. Tout cela est dû à la présence de poussières en suspension. Un plancher d'eau chaude ne crée pas un tel effet, le chauffage se produit uniformément et la poussière ne se déplace pas avec les masses d'air. Ceci est d'une grande importance dans les chambres d'enfants, en particulier lorsque les adolescents souffrent de diverses maladies, allergies.
• Longue période de fonctionnement. Dans ce cas, beaucoup dépendra du matériau utilisé pour le travail.
• Facilité d'installation. Beaucoup diront que tout ici n'est pas si facile à faire. Le plus important est de créer un projet et d'afficher le plan de travail complet avec le diagramme pipeline sur le papier. Par la suite, il ne reste plus qu'à transférer tout cela à la base du sol dans la pièce.

Méthodes de l'appareil

Chape de chauffage au sol à eau chaude - une couche de béton, qui peut être disposée de deux manières principales:

• Utilisation dans le travail de spécial mélanges secs de construction sous forme finie. Ils peuvent être trouvés dans un vaste assortiment sur le marché de la construction. De plus, divers additifs leur sont attachés, donnant les meilleures qualités de la future solution.
• Se pétrir chape ciment-sable en utilisant du ciment de grade M150 et supérieur avec l'ajout de colle PVA pour la plasticité et la fiabilité de l'ensemble de la structure.

La technologie de chauffage par le sol vous permet de faire un choix en faveur d'une méthode ou d'une autre. L'essentiel est de suivre les règles établies et les recommandations du fabricant. Si tout est clair avec des mélanges prêts à l'emploi - il suffit d'y ajouter une certaine quantité d'eau et de les remplir, alors l'auto-préparation nécessite un respect minutieux et précis des proportions.

Tout le monde ne sait pas comment préparer correctement une solution à verser Chape en béton. Les proportions dépendront non seulement de la marque de ciment, mais aussi de l'utilisation d'alternatives à la place du sable. Quant à la colle, 1 kg suffira pour tout le sac de ciment.L'essentiel est d'ajouter la bonne quantité d'eau pour que la consistance de la solution soit appropriée.

Choix de la construction et de l'épaisseur

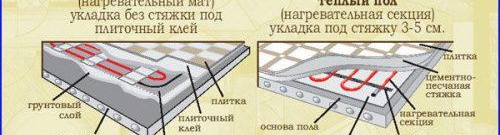

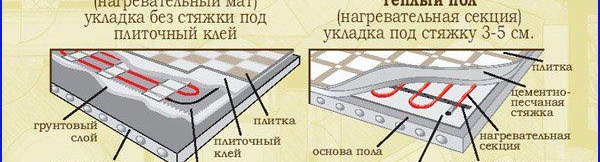

Le plus souvent pose de chauffage au sol sous la chape est réalisée sur l'ancienne base, sur laquelle une couche d'isolant est posée. L'essentiel est de préparer la base pour l'installation. Après tout, cela devrait être parfaitement fluide et sans erreurs. Seules des différences mineures dans le niveau de hauteur de la pièce sont autorisées. Une couche d'isolant thermique sous forme de mousse ou de liège avec feuille est obligatoire, qu'il s'agisse d'eau ou chauffage au sol électrique installé dans la chambre.

Le composant suivant de toute la structure d'un plancher d'eau chaude est la pose d'un pipeline. Il peut être monté directement sur une base préparée, sur des tapis, attaché à une couche de renfort ou placé dans des tapis de montage spéciaux avec des rainures. Dans ce dernier cas, le processus de pose prend beaucoup moins de temps. Décision finale - coulage d'une chape en béton. Le gâteau résultant pourra réchauffer complètement la pièce à partir de la base, en répartissant uniformément la température.

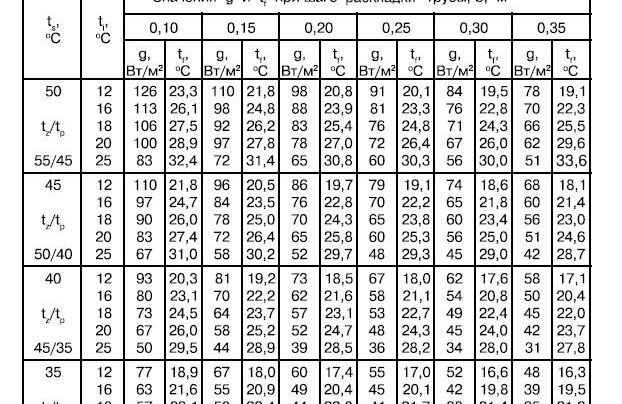

En même temps, il faut comprendre que toute la structure doit avoir paramètres de hauteur optimale. Chaque couche de la "tarte" a sa propre hauteur, qui sera nécessaire au fonctionnement de haute qualité du système de chauffage par le sol à eau. En ce qui concerne la chape en béton, ses hauteurs optimales sont de 40 à 60 mm. Tout dépendra du type de mélange utilisé, de la destination de la pièce, ainsi que de la présence d'une couche de renfort ou de son absence. Ils ont une grande élasticité composés autonivelants, qui permettent également, sans couche de renfort, de disposer des chapes minces sur un sol chaud jusqu'à 20 mm. Dans ce cas, un plastifiant universel ou d'autres types sont ajoutés à la solution. additifs. La technologie de pose d'un sol chaud de type eau permet une répartition compétente de la hauteur de chaque couche les unes par rapport aux autres. Si tout est fait avec une qualité élevée et avec des paramètres optimaux, l'efficacité du système sera la plus élevée.

Achats obligatoires

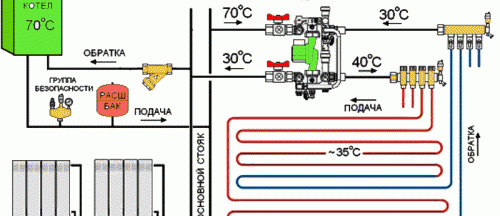

A produire pose de chauffage au sol sous la chape, vous devez acheter les matériaux nécessaires. Les plus élémentaires sont les composants du système, qui comprennent des tuyaux, une chaudière de chauffage, un groupe collecteur, etc. En dessous, vous devrez poser une couche d'isolation thermique. L'isolation peut être utilisée différemment, mais la finale épaisseur de couche doit se situer entre 80 et 100 mm. Seulement dans ce cas, même un sous-sol sans chauffage ne permettra pas à la chaleur d'être prise de son côté. Tout sera dirigé vers la base du sol dans la pièce.

Pour chapes vous devrez acheter des matériaux sous forme de sable et de ciment pour préparer le mortier, ou des mélanges prêts à l'emploi qui simplifient grandement l'ensemble du processus de coulée. Le coût des additifs à la solution n'est pas élevé, mais ils augmentent considérablement la fiabilité et la résistance de l'ensemble de la structure.

En plus de cela, vous pourriez envisager d'embaucher une équipe de construction pour effectuer les travaux. Mais dans ce cas, des fonds doivent être disponibles pour payer leurs services. Le plus important est que le résultat soit de haute qualité et efficace conception du système plancher d'eau chaude.

Préparation de la fondation

La technologie de pose d'un sol chaud nécessite une préparation minutieuse de la surface pour l'installation. Initialement arrangé chape capitale, qui vous permet de lisser toutes les irrégularités de la base. Cela est particulièrement vrai pour les cas avec une grande différence de hauteur. Si cela n'est pas fait, une congestion d'air se formera, affectant négativement le système de plancher d'eau chaude. Après cela, des couches supplémentaires sont installées pour améliorer les performances du système - Chauffer, hydro et pare-vapeur. Ils peuvent être utilisés comme films de polyéthylène, mastics d'étanchéité, isolants en mousse de polyéthylène, etc.

Tous les composants doivent être correctement positionnés les uns par rapport aux autres.Dans ce cas, la technologie de pose plancher chauffant à l'eau sous la chape ne sera pas cassé, il sera donc possible d'obtenir toutes les propriétés et caractéristiques positives pendant le fonctionnement. Même le processus de coulée ne créera pas de difficultés en raison d'une mauvaise fondation, de la qualité de sa préparation.

Pose de canalisation

Si vous suivez strictement la technologie de pose d'un sol chauffé à l'eau sous une chape, alors avant de poser pipeline devrait faire des mesures compétentes et établir un plan. Ce dernier montre l'emplacement des tuyaux avec le pas et le modèle de pose sélectionnés. Il existe divers programmes informatiques qui rendent toutes les manipulations beaucoup plus faciles et meilleures. Pour cela il y a calcul plancher chauffant.

Le schéma résultant à l'échelle de la surface de la pièce est transféré à la couche d'isolation thermique. Lorsque les tapis pour chauffage par le sol n'ont pas de rainures spéciales pour la fixation des tuyaux, un schéma est préalablement dessiné. Pour ce faire, vous pouvez utiliser un marqueur ordinaire. De plus, cette méthode permettra d'identifier d'éventuelles erreurs, qui n'ont pas été découverts lors de la conception du circuit.

Pour vous assurer que les tuyaux sont solidement fixés, vous pouvez choisir l'une des méthodes possibles :

1. Usage treillis d'armatureauquel le contour est attaché.
2. Plaques de polystyrène pour chauffage au sol. Ils ont des "boss" spéciaux disposés en damier. Les tuyaux sont fixés entre eux.



Lors de la pose de tuyaux, le plus important est de tout calculer, puis de le mettre en œuvre seulement. Avant de commencer la pose des tuyaux, une connexion au collecteur d'alimentation doit être effectuée, l'emplacement doit être effectué directement tuyaux à la surface de l'isolant thermique, après quoi les restes avec la coupure des sections en excès sont connectés au collecteur de retour.

Il convient de rappeler le choix de l'étape de pose du pipeline. Vous ne pouvez pas faire un petit pas si la section transversale est grande et vice versa - grande pour les tuyaux de petit diamètre. Une surchauffe d'une section séparée se produira ou des puits thermiques apparaîtront. Lorsqu'une charge est créée dans la pièce 48-50 W / m², le pas optimal est de 300 mm. Lorsque la charge augmente jusqu'à 80 W/m², le pas est réduit de moitié à 150 mm.

Dans ce cas, la longueur maximale du circuit ne doit pas dépasser 90 m, sinon vous risquez de subir de graves pertes de chaleur, ainsi qu'une diminution de la pression dans le système. Si une longueur plus importante est nécessaire, un contour supplémentaire doit être créé même dans la même pièce.

Activités d'essai

Afin d'obtenir une pose de haute qualité d'un sol d'eau chaude dans une chape, vous devez tester les systèmes après avoir posé la canalisation et l'avoir connectée au collecteur. L'étanchéité des joints et des sections individuelles est vérifiée tuyauxsitué dans la future chape.

Le système est rempli d'eau ou d'un liquide de refroidissement spécial, tel que de l'antigel. S'il y a plusieurs circuits dans la pièce, ils doivent être remplis à tour de rôle.Un circuit est ouvert, rempli d'eau, l'air est éliminé, après quoi il se ferme, et des actions similaires sont effectuées avec le deuxième circuit. Lorsque tous les circuits sont remplis, ils sont fermés et une pression allant jusqu'à 4-5 bars est fournie au système. Dans ce cas, il est augmenté de 1,5 fois par rapport à celui standard. Le fonctionnement du système doit se poursuivre pendant deux heures, après quoi il est éteint et laissé pendant encore deux heures. Ces actions sont généralement répétées 3 à 4 fois pour s'assurer que tout fonctionne correctement.

Après cela, la pression de travail de 2-3 bars est activée et ne s'éteint pas pendant la journée. En présence de fuites d'eau, la pression dans le système diminuera, antigel - une odeur spécifique. Dans ce dernier cas, il faut être prudent, car la composition du liquide de refroidissement comprend de l'éthylène glycol, ce qui peut entraîner un empoisonnement par ses vapeurs.

Tous ces contrôles sur la technologie de pose d'un sol chaud dans une chape doivent être effectués sans faute et avant verser le mortier. Si vous passez par l'étape et commencez à distribuer la solution, en créant une structure solide, alors dans cette dernière, il sera beaucoup plus difficile d'identifier les erreurs et les zones de pannes.

Remplissage de la chape

Pose d'un plancher d'eau chaude dans la chape commence après avoir effectué toutes les étapes précédentes dans un ordre clair. Initialement, la solution est préparée. Au lieu d'une couche de renforcement, un additif tel que fibres de fibres, qui possède même les meilleures qualités et propriétés. Un ruban amortisseur est nécessairement posé le long du périmètre, ce qui contribue à la préservation de la chape lors de la dilatation thermique.

Technologie de chauffage au sol épaisseur de chape au-dessus de la partie supérieure du pipeline doit être de 40 à 50 mm. La solution est versée sur la base et répartie uniformément sur toute la surface.Tous les travaux commencent par le coin le plus éloigné de l'entrée de la pièce et sont tirés jusqu'à l'entrée. Dans ce cas, il ne sera pas superflu d'utiliser des balises pour un remplissage de haute qualité.

Mince coupleur se réchauffera beaucoup plus rapidement, mais cela peut entraîner sa fissuration, ainsi que l'apparition de l'effet «zèbre thermique», lorsque le pipeline posé peut être ressenti à la surface.

Pour augmenter l'efficacité du système de plancher à eau chaude, vous devez faire vibrer la surface, ce qui éliminera les bulles d'air. Dans ce cas, le béton lui-même s'adaptera plus étroitement aux tuyaux.

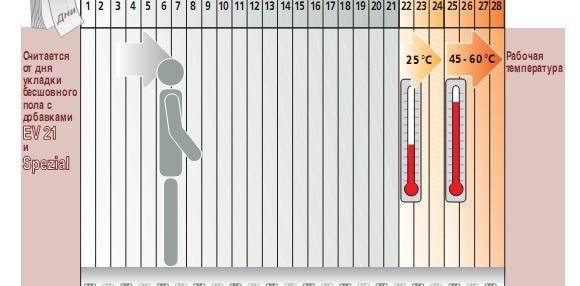

La pose du revêtement de sol ne peut être commencée qu'après Chape en béton va sécher complètement.

Un calcul complémentaire du régime thermique est effectué en présence d'une chape de plus de 150 mm. Mais même immédiatement, il sera possible de faire face à certaines difficultés pour chauffer la base du sol.

joints de dilatation

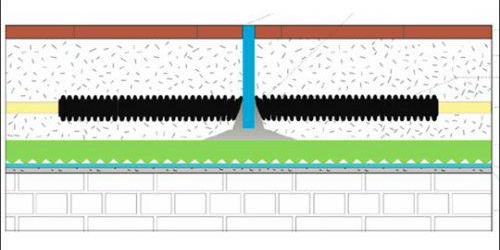

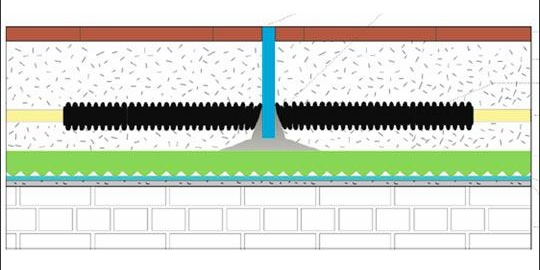

Pour éviter que la solution ne s'effondre après le versement et pendant le fonctionnement, il faut observer technologie de pose sol chaud sous la chape. Immanquablement, après coulage, les joints de dilatation doivent être réalisés dans les conditions suivantes :

1. Grande surface de la pièce (plus de 25-30 m²).
2. La configuration de la salle est très courbe.
3. La longueur de l'un des murs est supérieure à 8 mètres. La différence ici entre la longueur et la largeur est plus de 2 fois.
4. Joints de dilatation structurels.

La technologie de pose du plancher d'eau prévoit la division de la pièce entière avec ses grands paramètres en sections séparées, où les coutures sont disposées pour maintenir l'intégrité de la chape au-dessus du plancher d'eau chaude. Il est préférable de sélectionner des éléments simples sous la forme d'un carré ou d'un rectangle pour cela.
