Plancher chauffant à l'eau sans dispositif de chape

Un sol chaud dans le monde moderne n'est pas considéré comme une surprise, mais comme un must. Il a fait ses preuves et remplace les batteries de radiateur conventionnelles du marché. Il existe un grand nombre de technologies permettant d'aménager un plancher d'eau chaude. Cela a conduit au fait que beaucoup souhaitaient apprendre à fabriquer un sol chaud sans chape.

Avantages

Sol chaud sans chape présente un grand nombre d'avantages par rapport aux autres technologies, parmi lesquels:

• Il peut être arrangé quelle que soit la base.



• Il n'y a pratiquement aucune perte de distance entre le sol et le plafond lors de la construction de l'ensemble de la structure.
• La charge sur le sol est considérablement réduite en raison du faible poids de l'ensemble de la "tarte". Cela vous permet d'installer un sol chauffé à l'eau sans chape, même dans les bâtiments anciens avec une base en bois.
• Pas de temps de séchage Chape en béton après remplissage. La finition du revêtement de sol peut être commencée immédiatement après la fabrication de l'eau chaude sans chape. Vous pouvez disposer le système de chauffage sur une base en bois, sur un sol en béton, ainsi que sur des bûches.

Par conséquent, il n'y a pas de mesures préparatoires spéciales pour le comportement installation une telle conception pour un chauffage de haute qualité de toute la pièce. Le travail peut être effectué même par des débutants. L'essentiel est en même temps de se conformer pleinement à la technologie et de ne procéder à la mise en œuvre qu'après s'être familiarisé avec les principales subtilités du travail.

Types d'ouvrages

Pose d'un plancher chauffant à l'eau sans chape peut être démarré si la base est préparée. A ce titre il peut s'agir :

1. Arbre. Modules spéciaux dans lesquels se trouvent des canaux de tuyauterie spéciaux. La taille des canaux doit correspondre parfaitement à l'étape sélectionnée pour la pose de la canalisation d'un plancher d'eau chaude. Le plus souvent, les modules pour chauffage au sol sans chape sont en OSB ou en aggloméré.
2. Polystyrène. Présenté sous forme de plaques d'une taille standard de 1,5 * 0,5 mètre. Ils ont des attaches spéciales conçues pour une fixation de haute qualité des tuyaux avec un pas sélectionné. Les plaques elles-mêmes sont fixées les unes aux autres à l'aide d'une connexion de verrouillage.

Il faut également faire attention à tuyaux, qui sera utilisé dans les constructions ci-dessus. En plus des profilés en polyéthylène ou en métal particulièrement populaires, des tuyaux en cuivre ou en acier inoxydable peuvent être achetés, qui ont un coût plus élevé. Il est plus facile et plus pratique de travailler avec des tuyaux en polyéthylène réticulé, qui présentent d'excellentes caractéristiques de performance. Parmi leurs avantages, citons la capacité à résister aux environnements agressifs. En utilisant ce matériau, la durée de vie chauffage par le sol peut aller jusqu'à plusieurs décennies. L'essentiel est que la technologie d'installation, ainsi que les conditions de fonctionnement, soient pleinement respectées ici.

Le plus souvent, les tuyaux sont achetés en bobines. Dans le même temps, il convient de noter qu'il vaut mieux ne pas étirer les boucles, car un tuyau peut être cassé dans une section séparée. Il est préférable de le dérouler systématiquement lors de la pose sur le socle.

Les matériaux utilisés

La pose d'un chauffage au sol sans chape prévoit l'utilisation non seulement du pipeline lui-même et de tous les composants comme base (polystyrène, bois), mais également d'un revêtement sur les tuyaux.Il peut s'agir d'un matériau isolant de l'humidité sous la forme substrats et les revêtements de sol utilisés pour la finition (carrelage, moquette, stratifié, etc.).

Non seulement l'eau, mais aussi tout type d'antigel peut être utilisé comme liquide de refroidissement. Ils ne pourront pas avoir d'impact négatif sur un sol mince chauffé à l'eau sans chape.

La plaque de polystyrène expansé sert, entre autres, à isolation thermiquede sorte que la chaleur ne pénètre pas dans la base brute et les étages inférieurs, mais soit complètement transférée dans la pièce. La largeur des plaques de modules en bois peut être de 13, 18 ou 28 cm, tout dépendra de l'étape de pose du pipeline choisie dans une situation donnée.

sous eux-mêmes tuyaux un revêtement de sol en plaques de distribution de chaleur est réalisé. Le plus souvent, ils sont en aluminium ou en acier galvanisé. Ils ont une rainure spéciale au centre où les tuyaux eux-mêmes sont posés, ainsi que des raidisseurs. Lors de l'achat, vous devez faire attention au diamètre de la rainure, car cela dépendra du matériau du contour du plancher d'eau chaude.

Pose du circuit d'eau

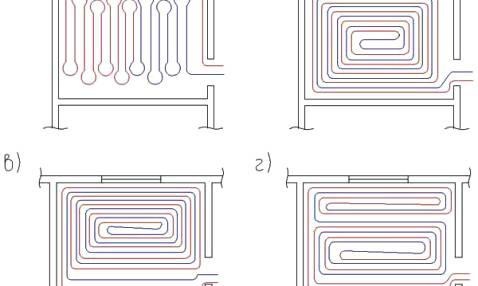

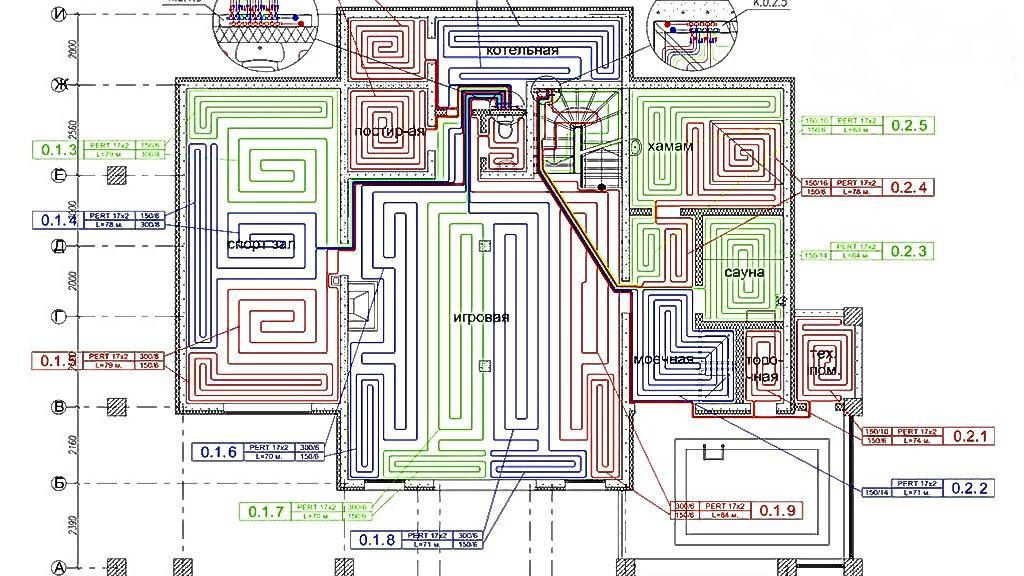

Avant d'installer un sol chauffé à l'eau sans chape, vous devez penser à la disposition pipeline systèmes. Pour ce faire, un plan est d'abord dessiné sur une feuille de papier, qui est ensuite transféré sur une base réelle. Parmi tous les schémas, un «serpent» ou «escargot» est distingué. De plus, il peut y avoir une méthode combinée, lorsque les deux schémas sont combinés dans une pièce pour un meilleur chauffage et une meilleure efficacité d'un sol chaud de type eau.

Le plus populaire et le meilleur en termes de caractéristiques est "l'escargot". Dans ce cas, la chaleur est uniformément répartie sur toute la surface grâce à l'alternance des tuyaux du liquide de refroidissement chaud entrant et du froid sortant.Si nécessaire, et s'il existe des zones de bordure dans la pièce (murs extérieurs), l'étape de pose de la canalisation est réduite pour une meilleure répartition de la chaleur.

Schème "Snake" convient mieux aux petites pièces. S'il est nécessaire d'installer un plancher d'eau chaude sans chape, même dans une pièce moyenne d'une superficie de plus de 10 m², un tel schéma peut être appliqué, mais sa variété sera arrangée - un double "serpent". Dans la conception normale, le fluide chauffant et, par conséquent, le sous-plancher se réchaufferont au début du circuit plancher d'eau chaude et sera cool quand il sortira. Ce type de pose du circuit d'eau est mieux utilisé en combinaison avec "l'escargot".

En fonction de la destination de la pièce et des exigences du projet, l'étape de pose est sélectionnée. Il sera également différent selon la base sur laquelle la pose est effectuée. La plus grande différence de marche est prévue pour le schéma "escargot", où elle peut aller de 10 à 300 mm.

Socle en polystyrène

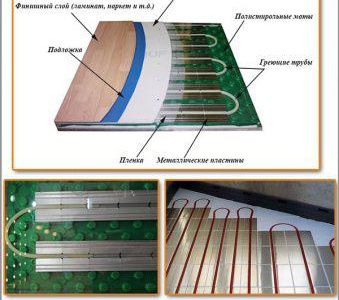

Pose d'un plancher chauffant sans chape peut être réalisée sur une base de polystyrène. En termes simples, il s'agit d'une mousse plastique ordinaire avec des qualités d'isolation phonique et thermique. Pendant le fonctionnement, il ne pourrit pas et peut durer longtemps.

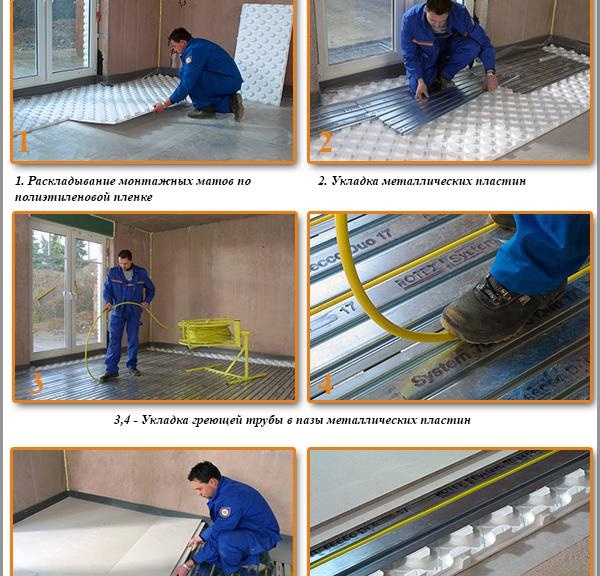

Au début du travail, vous devriez étudier La technologiecomment faire un plancher chauffant à l'eau sans chape sur une base en polystyrène. Ici tout se fait séquentiellement et pas à pas :

• L'épaisseur de base du polystyrène est choisie à 30 mm. C'est avec de telles feuilles que la base est posée sous un plancher d'eau chaude. Dans certaines situations, une isolation supplémentaire peut être nécessaire. Ensuite, vous devrez créer en plus une couche de plaques de polystyrène.
• Lors de la pose de dalles directement sur un support rugueux, celui-ci doit être soigneusement préparé. Pour ce faire, son alignement est réalisé par tout type chapes, après quoi tous les débris et même la poussière sont éliminés. Il est impossible de permettre des irrégularités sous le plancher des plaques, ainsi que la mobilité de la base.

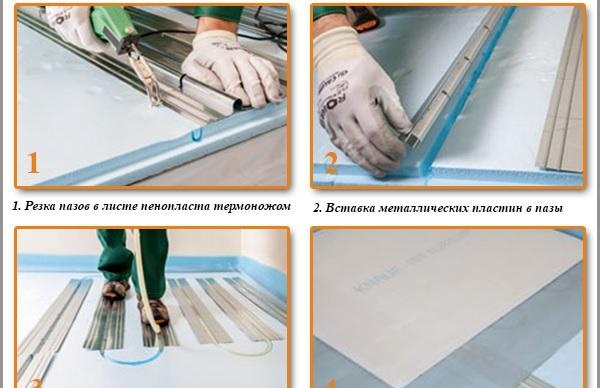

• Les plaques en polystyrène se caractérisent par un pas de 15 et 30 cm et présentent des rainures spéciales (ergots) sur la partie supérieure, où est disposé le pipeline. Pour que les plaques soient solidement fixées ensemble, des serrures à encliquetage spéciales sont utilisées.Il convient de noter que les rainures sur les plaques peuvent être non seulement droites, mais également rotatives, ce à quoi il convient d'accorder une attention particulière. Partout, vous devez adhérer à un plan d'aménagement préconçu.
• Si nécessaire, des marquages ​​spéciaux sont effectués à la surface des plaques de polystyrène pour améliorer la qualité de la mise en page. pipeline. Ceci est plus typique pour les plaques universelles avec bossages.
• La pose préliminaire de plaques d'aluminium dans les rainures est effectuée, puis les tuyaux sont posés conformément au plan.
• À la fin de toute la structure, la pose est effectuée le long de la canalisation du système de plancher d'eau chaude. substrats à protéger contre l'humidité, ainsi que l'option de revêtement de sol choisie. Il convient de noter qu'en fonction du revêtement, vous devez choisir la meilleure option de chape : pour les carreaux de céramique, une chape sèche sous forme d'aggloméré, de contreplaqué ou de cloison sèche résistante à l'humidité est la mieux adaptée.

Option plancher en bois

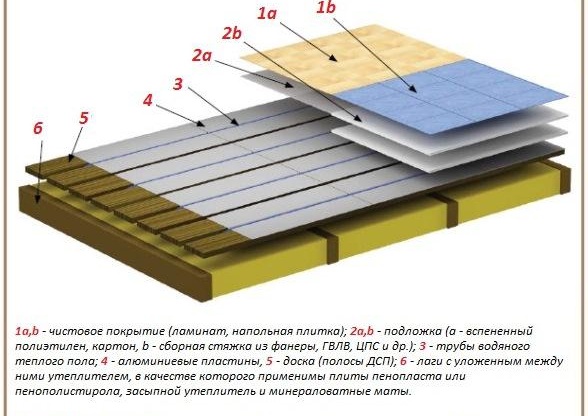

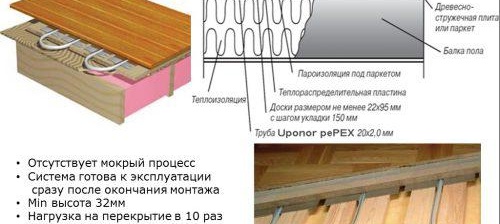

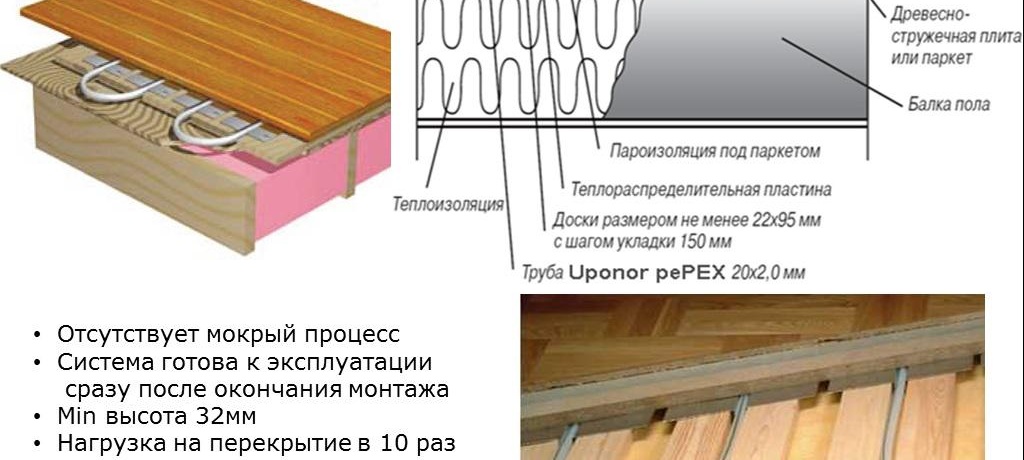

Une autre option qui peut être organisée plancher chauffant à l'eau sans chape - plancher en bois. Il est le plus souvent aménagé dans des bâtiments en bois. À sa base, un module spécial peut être sélectionné ou il peut être posé sur une base de rack. Ces deux options sont fondamentalement identiques. La différence réside dans ce qui est utilisé lors de l'installation.Pour un système modulaire - modules prêts à l'emploi sous la forme d'une planche de bois, avec rainures intégrées pour une pose de tuyaux de haute qualité. Pour rack - planches ou lattes.

Terrasse en bois chauffage au sol sans chape doit être effectué dans l'ordre suivant, qui est requis par la technologie elle-même :

• Les modules sont posés sur des bûches avec un pas de 60 cm L'imperméabilisation est répartie entre les bûches disposées avec un appareil de chauffage. C'est-à-dire que l'espace est créé pour améliorer la qualité du chauffage à partir du fonctionnement de l'ensemble du système. Les écarts entre les modules sont de 20 mm. Cet espace créé est nécessaire pour compenser la dilatation thermique du matériau pendant le fonctionnement. Le couplage des modules est classique - à l'aide de serrures spéciales qui s'emboîtent simplement.
• Avec un type de rack, un sous-plancher doit être posé. La distance entre les lattes doit être telle qu'elles soient placées sur celles-ci tuyaux systèmes. Tout dépendra du schéma du circuit.
• Le plan d'implantation doit être respecté, quelle que soit l'option d'installation choisie - modulaire ou rack.
• Sur le système de modules, des plaques métalliques sont posées, dans lesquelles les tuyaux eux-mêmes sont placés.
• Si la finition est dure et a épaisseur supérieure à 10 mm, il peut alors être posé directement sur la structure résultante avec un support posé pour améliorer les qualités d'isolation phonique. Sous des revêtements de sol tels que le linoléum ou les carreaux, un revêtement en bois est spécialement préparé.

L'eau chaude sans chape vous permet de créer un excellent système de chauffage dans la pièce, ainsi que d'améliorer les qualités d'insonorisation.

Caractéristiques du carrelage

Pose de chauffage au sol sans chape sous le carrelage a ses propres caractéristiques que vous devez connaître lorsque vous l'exécutez vous-même.Ce matériau de revêtement de sol est populaire dans des domaines tels que les salles de bains, les cuisines ou les couloirs. Tout vient de sa praticité, de sa haute qualité, de sa longue durée de fonctionnement. De plus, tout le monde peut s'occuper des carreaux.

Les nuances sont qu'il est nécessaire de poser en plus un revêtement sur des plaques de polystyrène qui protège de l'humidité. A ce titre, les feuilles GVL peuvent être utilisées. Après cela, vous pouvez commencer à poser des carreaux. Même dans cette situation, la base des panneaux de polystyrène est exclusivement lisse. Sinon, vous risquez de rencontrer le fait qu'un sol à eau chaude sans chape sous le carrelage réduira le transfert de chaleur dû à la déformation.

Chauffage au sol sous stratifié

Courir plancher d'eau sous un stratifié sans chape, quiconque a choisi ce revêtement de sol pour la finition peut le faire.Toute la technologie réside dans le fait que le matériau est fixé à l'aide de clips spéciaux et de rubans de fixation.

Jusqu'au moment où vous réalisez un sol chauffé à l'eau sans chape sous un stratifié, plusieurs étapes très importantes doivent être suivies:

• Identifiez l'emplacement des meubles lourds dans la pièce. Il n'est pas rationnel de placer le contour d'un sol chaud en dessous. Cela n'apportera aucune efficacité. Il convient de prêter attention au fait que s'il y a des radiateurs de chauffage dans la pièce, à proximité d'eux ou plutôt sous eux, cela n'a également aucun sens d'organiser le pipeline. Il est interdit de poser divers tapis ou moquettes sur le système de tuyauterie.
• Le stratifié doit être ventilé. Vous devriez y penser à l'avance et ne pas oublier l'article. Lors de la pose, laissez un espace sur les bords. L'épaisseur est généralement prise au doigt. À l'avenir, tout cela sera scellé avec un socle en plastique.
• Avant de poser le stratifié, le système doit être allumé pour créer un microclimat dans la pièce.Le stratifié doit également s'allonger dans la pièce pendant un certain temps pour s'y habituer. Toutes ces subtilités permettront d'exclure même les microdéformations du matériau.

Suivant la technologie, il est possible d'installer un plancher d'eau chaude sans méthodes "humides". Pour cela, une base en polystyrène ou un parquet en bois est utilisé. Si vous suivez tous les points, le travail peut être fait par vous-même. Le résultat est une base chauffante de très haute qualité dans chaque pièce.
