Méthode sèche d'installation d'un plancher d'eau chaude

Par tradition, il s'est développé qu'un sol chaud soit disposé dans une chape en béton d'une certaine épaisseur. Mais la technologie ne s'arrête pas. Pour cette raison, la meilleure option pour installer un sol chauffé à l'eau, communément appelé chape sèche, a été trouvée. Mais ce concept ne signifie pas son entrée directe, mais simplement une chape préfabriquée sans accompagnement « humide ». Vous devez déterminer comment le faire et quels types de travaux devront être effectués.

Application

Lorsqu'un plancher d'eau est réalisé, une chape sèche peut être utilisée selon certaines conditions. Ils ont plusieurs options, qui diffèrent par les matériaux utilisés.

Chape sèche sous un plancher d'eau chaude peut être aménagé avec :



1. Faible couverture. Dans ce cas, une chape en béton créera une charge importante, par exemple sur un socle en bois ou une ancienne dalle. La méthode sèche évitera les difficultés de travail. Il est environ 10 fois plus léger coulage du béton (environ 20-30 kg par mètre carré).
2. Pour les plafonds bas. Création d'une chape en béton - augmentation niveau du sol sur toute la surface. Dans de tels cas, il est préférable de ne pas verser la solution préparée, sauf lorsque toutes les subtilités sont prévues par la solution de conception.
3. Il n'y a aucune possibilité de faire Chape en béton sur chauffage au sol. Cela peut être une scène de grande hauteur dans la maison. Ici, il est problématique d'effectuer la livraison du béton sur le lieu d'installation. De plus, tout nécessitera une grosse somme d'argent. Il n'est pas toujours très facile de préparer sur place une solution à réaliser coulage d'une chape en béton. Dans ce cas, il est optimal de disposer une chape "sèche".

Il n'y aura pas de travail humide avec la technologie sélectionnée. La possibilité de fuite d'eau vers les étages inférieurs est exclue.

avantages

Si effectué sol chaud sur une chape sèche, vous pouvez alors rencontrer un nombre suffisant de ses qualités positives. Parmi eux, les plus courants sont :

• La conception est très légère, lorsque presque aucune charge n'est créée sur le sol. Par la suite, vous pourrez poser tout type de revêtement de sol.
• Le chevauchement peut être non seulement en béton, mais aussi en bois. Autrement dit, il n'y a aucune restriction ici.
• Aussitôt terminé mise en place du système plancher d'eau, vous pouvez procéder au revêtement de sol de l'option de revêtement de sol sélectionnée. Cela réduit considérablement le délai des travaux, ce qui est particulièrement important si vous devez emménager rapidement dans un logement.
• La chape s'avère insignifiante épaisseur, ce qui n'affecte pratiquement pas la hauteur du sol au plafond dans la pièce.

La chose la plus importante dans cette situation est d'effectuer tous les travaux avec une qualité élevée afin d'obtenir une conception de chauffage de pièce vraiment efficace à partir de la base du sol.

Matériel nécessaire

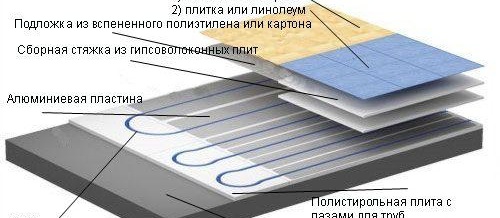

Lorsque vous n'utilisez pas de béton verser au-dessus d'un sol chaud, une base en polystyrène ou en bois est prévue. Il a déjà des rainures spéciales où sont placés les tuyaux de chauffage au sol. De plus, une plaque métallique est utilisée ici pour une bonne répartition de la chaleur. Lorsque l'installation du circuit selon le choix schème, presque immédiatement, vous pouvez commencer à poser le revêtement de sol. Mais avant cette étape, un substrat doit être posé à la surface des tuyaux pour les protéger contre la pénétration d'humidité. Le stratifié est le revêtement de sol le plus couramment utilisé carrelage, moquette ou parquet.

Une attention particulière est portée à tuyaux pour chauffage au sol, car la qualité du transfert de chaleur et la durée de la période de fonctionnement en dépendront. Les plus chers, mais en même temps ayant d'excellentes caractéristiques et propriétés, sont les tuyaux en cuivre ou en acier inoxydable. Les matériaux en polyéthylène, qui se distinguent par une installation simple, un faible coût et une capacité à résister aux environnements agressifs, sont de plus en plus demandés sur le marché. En termes de durée de vie, ils ne sont pas très différents des mêmes homologues en cuivre. En plus de l'eau, divers types d'antigels peuvent être activement utilisés dans de tels systèmes. Ils n'auront aucun impact négatif.

Un sol chaud sans chape en ciment nécessite une isolation thermique de haute qualité. Dans sa qualité, une plaque spéciale en polystyrène expansé est utilisée. Si vous choisissez son épaisseur optimale, il n'y aura pas de perte de chaleur. Il sera dirigé exclusivement vers la base du sol de la pièce pour réchauffer l'air.

Les modules en bois peuvent être en panneaux de particules ou en OSB. Ils ont des rainures spéciales pour le placement pipeline selon l'étape choisie. Les plaques elles-mêmes peuvent avoir différentes largeurs de 13, 18 ou 28 cm Tout dépendra également entièrement de l'étape avec laquelle le contour du système est posé. chauffage par le sol.

Les plaques de distribution de chaleur peuvent être fabriquées à partir de métaux tels que l'acier ou l'aluminium. En plus des rainures elles-mêmes, elles comportent également des raidisseurs. Utilisant substrats l'ajustement devient très serré, ce qui vous permet de diriger la chaleur sur toute sa surface et de la répartir uniformément sur toute la base du sol.

Pose de contour

Avant d'effectuer un échauffement sol sans chape en ciment, il est nécessaire de le calculer et d'établir un plan schématique préliminaire. Il affiche le pipeline distribué.Les tuyaux peuvent être disposés selon deux schémas principaux:

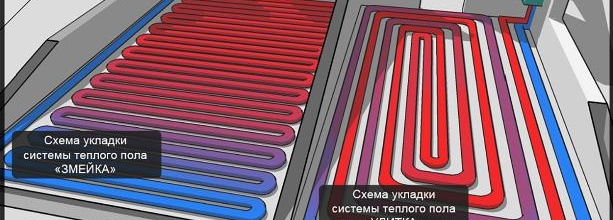

1. "Serpent".
2. "Escargot".

Mais dans une seule représentation, on les retrouve rarement. Si seulement la méthode "escargot", lorsque la chaleur est uniformément répartie sur toute la surface. Le plus souvent, un schéma combiné est organisé, lorsque les deux méthodes sont combinées dans la même pièce pour une meilleure efficacité.

Le schéma «serpent» dans la version standard habituelle est moins demandé. Il est plus adapté aux pièces avec une petite surface. Le fait est que les zones chaudes du sol seront situées directement à l'entrée du liquide de refroidissement chaud, le reste de la zone dirigée vers sa sortie se réchauffera moins. Il est préférable d'effectuer déjà un "double serpent".

Vous devriez penser à l'étape de pose du pipeline. Il est directement proportionnel au diamètre du tuyau sélectionné. Vous ne pouvez pas faire un très petit pas si la section transversale est grande et vice versa - grande pour les tuyaux de petit diamètre. Vous pouvez choisir un pas compris entre 50 et 450 mm. Si la charge dans la pièce est de 48-50 W/m², alors le pas optimal sera de 300 mm.

La charge thermique peut être augmentée jusqu'à 80 W/m². Dans ce cas, vous devrez raccourcir l'étape pour une meilleure efficacité du plancher d'eau chaude. Dans le cas d'une grande surface de la pièce et d'un plafond très haut, la distance optimale entre les spires du pipeline est de 20 ou 25 cm.

Il convient de noter que la longueur maximale du tuyau est de 90 m, sinon vous risquez de subir de graves pertes de chaleur, ainsi qu'une diminution de la pression dans le système. Pour une longueur supérieure, un autre circuit est créé dans la même pièce. Une distance égale à l'étape de pose doit être maintenue par rapport au mur. Elle est généralement de 30 cm.

La version finale dépendra des préférences de l'interprète.L'essentiel est de choisir un chauffage de haute qualité de toute la pièce à partir du sol et à la hauteur requise.

Système de lattes en bois

Cette conception, sur laquelle une chape sèche est faite pour plancher d'eau chaude, fait référence au système en bois. Le rôle de support appartient ici aux lattes en planches. L'épaisseur habituelle du matériau est de 20 mm, avec une teneur en humidité ne dépassant pas 10%.

Si le pas de tuyau sélectionné est de 15 cm, la largeur des bandes de panneaux doit être de 130 mm.Avec un pas de 200 mm - 180 mm, 300 mm - 280 mm.

Les bandes seront utilisées pour le système de support sous pipeline plancher chauffant à l'eau. La pose peut également se faire sur des rondins ou sur un ancien socle en bois. Si vous effectuez des journaux, l'épaisseur de toute la structure sera réduite d'environ 20 mm.

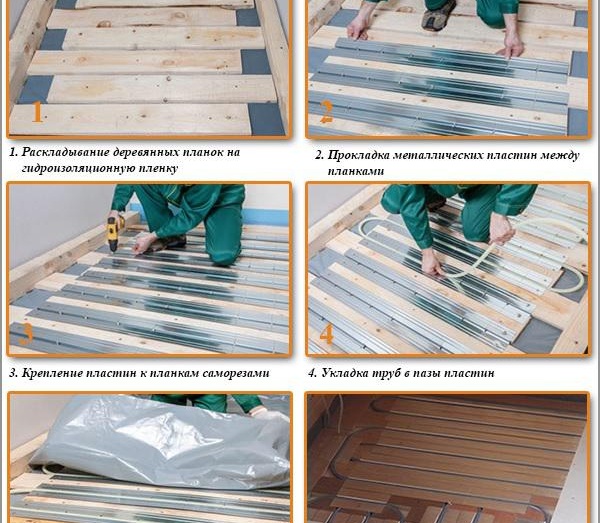

Le schéma du système à lattes en bois est le suivant:

1. La surface est complètement nettoyée des débris et, si nécessaire, un alignement de haute qualité. Pour chaque mètre linéaire de plancher, un écart de hauteur de 2 mm est autorisé.
2. Le polyéthylène sert de couche de vapeur et d'imperméabilisation pour la méthode sèche d'installation d'un sol chaud.
3. Le ruban amortisseur, qui est fixé aux murs de la pièce le long du périmètre, ne doit pas rester de côté.
4. Après la distribution des planches de bois sur la base, elles sont fixées avec des vis autotaraudeuses. La pose doit être effectuée sur la bûche exposée ou les planches de support. Tout doit être conforme au plan établi pour l'étape du pipeline. Lorsque les tuyaux sont répartis sur la surface, ils sont recouverts de bandes de support. Il ne faut pas oublier l'écart entre eux, qui doit être égal à 20 mm. Les planches, si possible, doivent être arrondies dans les zones où il y a un coude tuyaux plancher chauffant à l'eau.
5. Les plaques de base sont fixées avec des vis autotaraudeuses aux planches de bois.Un chauffage uniforme de la base du sol sera atteint lorsque la surface sera recouverte de planches à 80%.
6. Pour la protection acoustique, un film de polyéthylène est posé en fonction de la structure obtenue. Pendant le chauffage ou le refroidissement du liquide de refroidissement, aucun bruit étranger n'apparaîtra dans les tuyaux.
7. Après cela, il est possible de poser les feuilles GVL, de préférence en deux couches, de les fixer ensemble avec des vis autotaraudeuses. Cette couche servira de base pour la pose ultérieure du revêtement de sol.

Système modulaire en bois

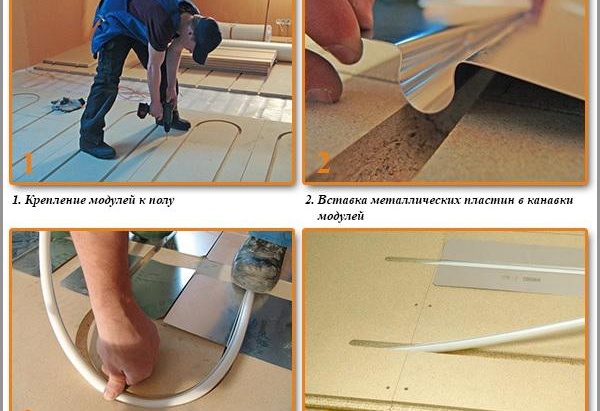

Sol chaud sous une chape sèche d'un système modulaire en bois est quelque peu différente de la crémaillère. L'essentiel ici est que les tuyaux de chauffage ne soient pas posés entre les rails, mais dans les rainures spéciales du module, qui peut être un panneau de particules ou un panneau OSB.

Tous les éléments sont interconnectés à l'aide d'un système de verrouillage. Le résultat est une base vraiment lisse. Le processus d'installation n'est pas différent de la technologie des racks. Mais le travail est beaucoup plus rapide et facile. Aucun calcul n'est effectué ici car les rainures sont déjà disponibles dans les modules de revêtement de sol acquis.

Socle en polystyrène

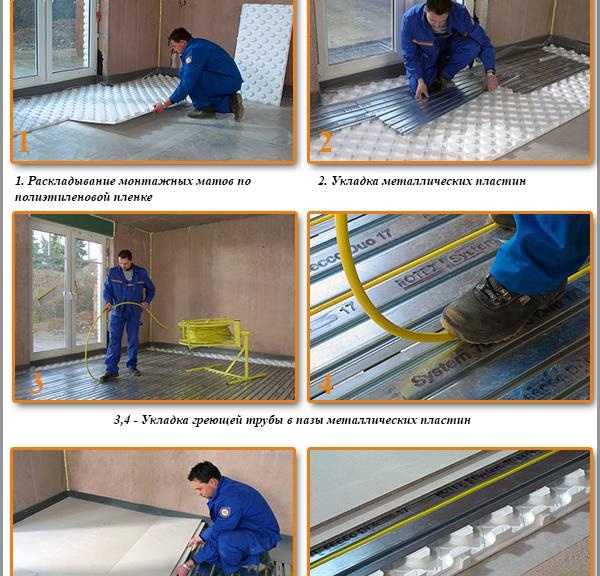

Algorithme d'actions si vous voulez créer chape sèche pour un sol à eau chaude sur tapis de polystyrène est la suivante :

• Préparer la base pour le travail, comme dans le système précédent.
• Mise en page du film polyéthylène. Il doit y avoir un chevauchement de 10-15 cm en présence de plusieurs rangées. L'épaisseur du film est choisie 200 microns. Il agit comme un imperméabilisant, une protection contre l'humidité.
• Fixation du ruban amortisseur.

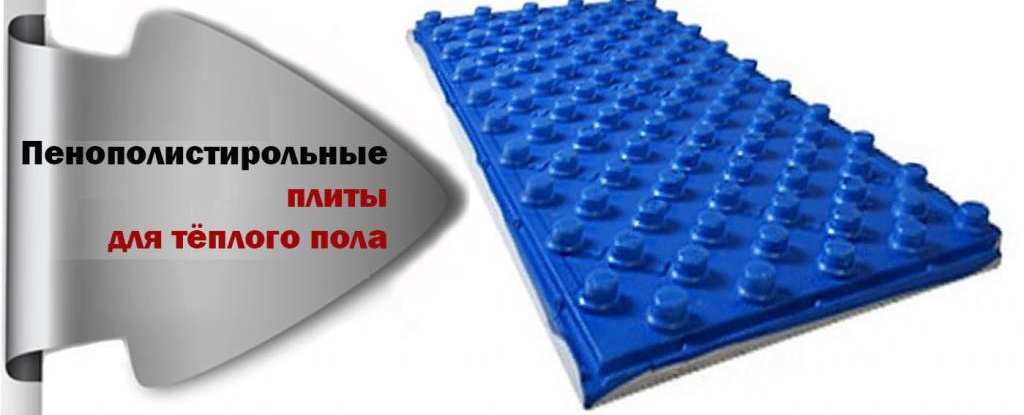

• Pose de tapis de polystyrène. Leur fixation les unes aux autres est réalisée à l'aide de serrures existantes. Si l'épaisseur des tapis est insignifiante, pour une meilleure fiabilité, les bords du matériau sont en outre lubrifiés avec de la colle et fixés.
• Entre les saillies situées à la surface des tapis, des plaques métalliques sont posées, où tuyaux de chauffage plancher chauffant à l'eau. À n'importe disposition des tuyaux il y aura des coudes lorsqu'ils reposent uniquement sur des tapis de polystyrène. Dans ce cas, il est préférable de placer un film de polyéthylène sous celui-ci afin que la structure ne crée pas de sons parasites.
• Lorsque l'ensemble du système est disposé, une autre couche de film est également posée, après quoi tout est recouvert de feuilles GVL, le plus souvent en deux couches. Épaisseur optimale feuilles est de 1 cm.L'essentiel dans ce cas est le décalage des joints entre eux lors de la construction de la deuxième couche. Ici, vous devez disposer les feuilles en damier.

Si un matériau lisse sans rainures est utilisé dans le travail, ils peuvent être découpés indépendamment à l'aide d'un outil spécial - un couteau thermique.Sinon, on peut appeler cela un dispositif qui facilite la coupe des rainures. À l'avenir, l'ensemble du processus d'installation est identique au système de polystyrène.

Revêtement de sol

Lorsque sol chaud sous une chape sèche doit être recouvert d'un revêtement de sol, sa version doit être conçue spécifiquement pour le système plancher d'eau chaude. A cet effet, il dispose d'un marquage spécial l'indiquant. Mais chaque cas a ses propres caractéristiques.

Ainsi, par exemple, pour carrelage vous devrez en outre créer une couche de panneaux GVL, qui sont fixés ensemble dans un motif en damier avec de la colle.

Erreurs possibles

À première vue, il semble qu'une chape sèche sous un sol d'eau chaude soit très simple et qu'aucune difficulté ne puisse survenir. Mais les interprètes novices peuvent rencontrer certains erreurs, ce qui entraînera un fonctionnement inefficace d'un plancher chauffé à l'eau. Pour éviter cela, vous devez d'abord calcul plancher chauffantavant le début des travaux et après l'installation.Les mesures prises peuvent indiquer d'éventuelles erreurs, qu'il vaudrait mieux éliminer à l'avance que de dépenser plus d'efforts et d'argent plus tard. Il calcule également la pression sur la base du sol.

Idéalement, la chape ne doit pas chauffer au-dessus de la température du corps humain. Il existe des températures maximales que la tuyauterie normale peut supporter, selon le matériau choisi. Mais il est recommandé de créer une température de travail ne dépassant pas 55 degrés.

Une autre erreur possible consiste à installer des capteurs de température profondément dans la structure. Ils ne peuvent pas servir pendant longtemps et échouent périodiquement, nécessitant un remplacement. Il sera très difficile de les obtenir et de vérifier les performances.

Vous ne devez en aucun cas vous précipiter pour effectuer pose de chauffage au sol. Il est préférable de vérifier l'achèvement de chaque étape et à l'avenir pendant longtemps d'utiliser le travail de haute qualité du système. Les experts recommandent même quelques jours après la fin des travaux de laisser le système tranquille. C'est-à-dire qu'il ne devrait pas être inclus. Lorsque tous les éléments s'agrippent les uns aux autres, surtout si de la colle a été utilisée lors de l'installation, vous pouvez commencer à l'utiliser.

Vous ne pouvez pas économiser sur l'achat de matériel, car le système servira très longtemps. Il est peu probable que quelqu'un veuille poser un revêtement de sol et, un an plus tard, déjà le démonter pour réparer un plancher chauffé à l'eau.
