Épaisseur optimale d'un plancher d'eau chaude

Pour un sol chaud, au final, dans tous les cas, vous devrez disposer un revêtement de finition, y compris une chape. Les mélanges autonivelants, ainsi que les mortiers à base de ciment et de sable, peuvent être utilisés comme qualité. Tout dépendra de la possibilité financière et de l'option d'appareil choisie. Dans tous les cas, la surface doit s'avérer parfaitement plane, y compris par rapport au niveau du contour du sol chauffé à l'eau. Dans ce cas, le chauffage de la base du plancher sera uniforme sur toute la surface de la pièce. Dans ce cas, il convient de prêter attention à un point très important, à savoir l'épaisseur optimale de la future chape.

Caractéristiques communes

Épaisseur de chape pour l'eau chauffage par le sol affectera l'efficacité du système, son efficacité, ainsi que la période de fonctionnement. Une fine couche ne permettra pas à la base du sol de se réchauffer uniformément et, de plus, une telle chape se fissurera très rapidement en raison des changements constants de température. Très vite, le revêtement de sol choisi sur une chape très fine deviendra inutilisable.

Mais même des couches épaisses de remplissage n'apporteront pas de résultat positif. Avec une telle base, les coûts de chauffage augmenteront considérablement, car vous devrez dépenser beaucoup d'énergie pour réchauffer l'ensemble de la «tarte» résultante. Par conséquent, il est nécessaire de choisir les indicateurs optimaux du niveau de coulée de la chape en béton pour le système d'eau. chauffage par le sol. Mais même les experts ne pourront pas donner de réponse sur l'universalité de l'épaisseur du remplissage de la solution. De nombreuses conditions peuvent affecter ce paramètre :

• Type de sous-plancher, type de sol. Dans une plus large mesure, cela s'applique spécifiquement à la construction privée lors de l'aménagement d'une pièce avec un sol en béton depuis la fondation même.
• Paramètres de toute la pièce où il est disposé coupleur sur un plancher d'eau chaude, sa configuration.
• La destination des futurs locaux.

Ces points sont parmi les principaux. De plus, il peut y avoir quelques nuances supplémentaires auxquelles vous devriez porter une attention particulière. Ils peuvent être appelés comme le marquage du ciment utilisé, le choix d'un mélange spécifique pour le travail, le renforcement et ses caractéristiques, etc.

Types de chape

Au total, il existe trois principaux types de chapes qui peuvent être utilisées pour créer une surface plane au-dessus d'un plancher chauffé à l'eau. Mais même cette classification est considérée comme conditionnelle.

1. L'épaisseur du plancher chaud du plancher d'eau, ou plutôt de la chape sur l'ensemble du système, est d'environ 20 mm. C'est plus que le minimum pour verser sur le contour pipeline plancher chaud. Au travail, les mélanges autonivelants sont le plus souvent utilisés, ce qui vous permet d'obtenir une surface très mince pouvant supporter de lourdes charges et des contraintes mécaniques. Cette étape est agencée sans appliquer de couche renforcement ou treillis d'armature.
2. Niveaux de remplissage moyens qui fluctuent dans les 70 mm. De plus, pour donner à la structure résistance et fiabilité, un treillis de renforcement ou des treillis spéciaux sont utilisés pour renforcer la chape.
3. Les limites maximales de niveau de la future chape selon tuyaux le chauffage au sol atteint 150-170 mm. Le système a été appelé monolithique, dans lequel le renforcement est obligatoire.Convient aux cas où un système de support complet est installé, servant non seulement de base du sol, mais également de fondation de la future structure.Dans ce cas, vous devez d'abord déterminer le type de charge que le plafond de la maison peut supporter.

Mais il est impossible d'attribuer tous les indicateurs à la valeur minimale ou maximale du niveau de remplissage de la chape. Après tout, si de la pierre concassée est également utilisée dans le travail, vous devez oublier le seuil de 20 mm. Épaisseur de remplissage finale chauffage par le sol il y en aura beaucoup plus. Les composés autolissants sont généralement utilisés juste avant la pose du revêtement de sol. Cela doit être fait de manière à ce que tout le contour du sol d'eau chaude soit recouvert d'une chape. Cela suggère que lors du choix de tuyaux d'un diamètre d'environ 2,5 cm, une couche de remplissage de 50 à 70 mm suffira. Il est jusqu'à 50 mm d'épaisseur de la chape doit être au-dessus des tuyaux posés.

Indicateurs minimaux

Selon les normes généralement acceptées, il existe des indicateurs d'épaisseur minimale chapes au-dessus du système de chauffage par le sol de type eau. Selon eux, dans le cas de l'utilisation de composés autonivelants, comme mentionné précédemment, la chape doit être d'au moins 20 mm. Mais si une solution de sable et de ciment est en cours de préparation dans le travail, alors au moins 40-50 mm. Dans ce dernier cas, cela concerne verser sans couche supplémentaire de renfort. Si vous réduisez ces paramètres, il est peu probable que vous puissiez atteindre l'efficacité du système et obtenir les caractéristiques souhaitées.

Il existe plusieurs cas dans lesquels on peut penser à des valeurs minimales niveau de la chape sur chauffage au sol. Il est impératif qu'un plancher de tirage soit aménagé, ce qui nivelé base en position horizontale.Toutes les irrégularités importantes sont ainsi éliminées et il ne reste plus qu'à créer une couche au-dessus du contour du sol chaud. De plus, il ne devrait pas y avoir d'éléments de renforcement dans l'ensemble de la structure. Cela ne fera qu'augmenter la couche de remplissage globale. Au lieu de renforcement, il existe un moyen moderne de donner force et fluidité à la solution - fibre de verre. Il a beaucoup de qualités positives auxquelles il convient de prêter attention.

Si, en même temps, des charges importantes sur la base du sol seront créées dans la pièce lors d'une opération ultérieure, les valeurs minimales de l'épaisseur de la chape doivent être mises de côté. Les couloirs, les salles de bains, les toilettes, les cuisines, tous les locaux techniques peuvent être considérés comme de tels locaux.

Les codes et réglementations du bâtiment stipulent que les tuyaux de chauffage par le sol transféreront plus efficacement la chaleur à l'intérieur de la pièce s'il y a une chape de 65 mm avec le revêtement de sol.

Limites maximales

Il n'y a pas de normes pour verser la chape au maximum. Technologiquement, il peut être disposé à une hauteur allant jusqu'à 10-15 cm. faire une couche plus, alors il n'apportera aucune efficacité. Tout le travail effectué n'aura aucun sens. Mais une telle chape ne peut être réalisée que dans des cas exceptionnels. De telles situations peuvent inclure ce qui suit :

• Si la couche arrangée agit non seulement comme chape coulée, mais aussi comme fondation de la structure.
• Dispositifs pour couler des sols en béton dans des pièces avec des charges importantes (garage).
• Réalisation de l'installation chapes sur des sols problématiques, ce qui convient mieux aux maisons privées.

Si les bases au sol présentent des différences de hauteur importantes, certains artistes décident de remplir le plus possible afin de tout mettre en position horizontale. Mais il n'y a aucune opportunité à cela. Meilleur à l'avance remblai matériaux secs (argile expansée), puis versez la solution. De telles actions permettront de gagner du temps pour le travail, ainsi que de l'argent pour les matériaux. Certes, il est préférable de faire tout cela avant l'installation d'un plancher chauffant à l'eau. La conduite de chauffage nécessite une surface plane pour une répartition uniforme de la chaleur sur toute la base du sol dans la pièce. S'il y a de grandes saillies au-dessus de la surface, elles peuvent être complètement renversées avec un marteau ou un autre équipement.

Une grande quantité de béton coulé sera gaspillée.Si nous avons une pièce de 10 mètres carrés et que la couche de chape ne mesure que 100 mm, alors au moins un mètre de béton cubique disparaîtra, et ce sont des coûts injustifiés.

Peut avec une chape épaisse sur plancher chauffant à l'eau Il existe d'autres complications :

• Longue période de chauffage de surface.
• Réduire l'efficacité du système.
• Le coût du chauffage de la pièce augmentera.

Tout cela suggère que vous devez choisir l'épaisseur optimale de la chape pour un sol à eau chaude, afin que toutes les caractéristiques du système apparaissent et soient bien conservées pendant toute la durée de vie.

Chauffage au sol "Pâte"

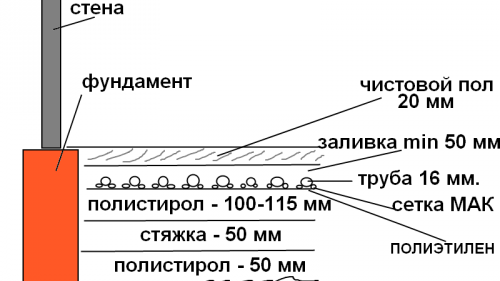

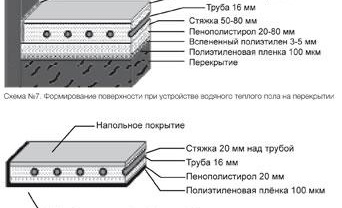

Dans "tarte" chauffage par le sol, et, par conséquent, d'autres paramètres sont inclus dans l'épaisseur totale, à l'exception de la chape elle-même :

1. Isolation thermique. Le plus souvent, le polystyrène est utilisé dans sa qualité. La couche est nécessaire pour ne pas gaspiller l'excès de chaleur, non pas pour la rediriger, mais pour la rediriger vers la base du sol. Le fonctionnement du système devient moins coûteux et plus efficace. S'il s'agit de régions froides, l'épaisseur optimale de polystyrène doit être d'environ 100 mm. Dans des conditions plus chaudes, 50 mm suffiront. Cela dépendra beaucoup de l'emplacement des locaux (au-dessus du sous-sol, pièce chauffée, etc.).
2. Imperméabilisation.Dans l'épaisseur totale, il peut être ignoré du tout du fait qu'il s'agit le plus souvent d'un film de polyéthylène ordinaire. Son épaisseur est si insignifiante qu'il est insensé d'en tenir compte.
3. Le maillage MAK vous permet de répartir qualitativement et uniformément les tuyaux plancher d'eau chaude. Son épaisseur optimale est de 4 mm. Mais vous pouvez vous en passer si des tapis de montage sont posés sous le système avec les saillies correspondantes pour le circuit de chauffage par le sol.
4. tuyau usagé. C'est à partir d'elle que la chaleur sera transportée dans toute la base. Habituellement, sa hauteur ne dépasse pas 20-25 mm, en fonction du diamètre de la partie interne.
5. Chape en béton. Pour préparer la solution, il est préférable de faire une solution pas très forte jusqu'à la marque M300. Le niveau de remplissage doit être mesuré à partir du haut de la canalisation posée. Dans ce cas, le système de plancher à eau chaude fonctionnera avec la plus grande efficacité.
6. Couverture propre. En plus du revêtement de sol lui-même, de la colle est ajoutée à l'épaisseur totale s'il s'agit d'un carrelage.

Vous pouvez effectuer certains calculs préliminaires pour l'épaisseur de la chape pour un sol chauffé à l'eau, en fonction de l'option de revêtement de sol sélectionnée. Pour l'isolation thermique, 50 mm suffiront, sauf s'il s'agit d'une région froide du pays. Le tuyau, avec le treillis MAK, nécessaire à une fixation fiable du contour, prendra en moyenne 25 mm. Tout dépendra du diamètre du pipeline. Dans certains cas, le treillis MAK ne sera pas nécessaire si des tapis de montage sont sélectionnés spécialement conçus pour les revêtements de sol sous un sol chaud. L'épaisseur optimale de l'ensemble de la chape sera de 50 mm, et il restera environ 20 mm pour le revêtement final. Au total, nous obtenons que l'épaisseur totale du système sera de l'ordre de 140-145 mm. Une telle couche est nécessaire pour l'appareil au rez-de-chaussée de la maison.S'il s'agit du deuxième étage et des étages suivants, il y aura une certaine réduction de la structure en raison de la couche plus petite isolation. Vous n'en aurez certainement pas besoin de beaucoup.

Conseils de remplissage

Pour verser les chapes sur un système de plancher chauffé à l'eau doivent suivre les recommandations de spécialistes expérimentés dans la réalisation de ce type de travaux. Tout d'abord, cela concerne la marque de ciment, qui, dans le mode optimal, sera égale à M200-M300. Divers additifs à la composition de la solution ne seront pas superflus pour améliorer la qualité du remblai. plastifiant permettra au mélange de s'étaler parfaitement sur toute la surface et, par conséquent, d'éviter l'apparition de fissures et autres défauts.

Après avoir versé, le temps doit être maintenu jusqu'à ce que la solution soit complètement sèche. Pendant cette période, il est impossible d'allumer le plancher chauffant à l'eau, car cela aura un impact négatif sur le processus de séchage et la qualité de la chape.Pour rendre la base solide, vous devez prendre soin de la chape après le coulage. Cela consiste à maintenir des conditions de température optimales, à éliminer les courants d'air, ainsi qu'à humidifier la surface pendant près d'une semaine.

Vous ne devez pas chauffer le sol "chaud" afin d'accélérer le processus de séchage. Si les délais sont comptés, il est préférable d'utiliser d'autres options pour l'installation du sous-plancher, telles que composés autonivelants, où il faut environ 9 à 11 jours pour sécher. Au moment de la pose de la chape, la température ambiante ne doit pas descendre en dessous de +10. Sinon, un résultat positif ne sera pas obtenu.

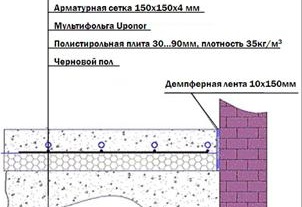

Il ne faut pas oublier non seulement le ruban amortisseur, qui sert de compensateur pour la dilatation thermique de la chape, mais également toutes les autres couches qui créeront une structure fiable au-dessus du système de plancher à eau chaude.Avant de commencer le remplissage, des mesures doivent être prises pour vérifier le fonctionnement du système et l'étanchéité de toutes les connexions. Sinon, des difficultés peuvent survenir après la mise en marche dans la chape.

Recommandations des fabricants

Chaque fabricant évalue différemment ses mélanges et autres matériaux pour l'installation du circuit de chauffage par le sol lui-même, ainsi que des chapes en béton. De plus, ils ont avancé leurs recommandations sur le choix de produits de haute qualité et optimaux. niveau de remplissagepour que le système soit le plus efficace possible.

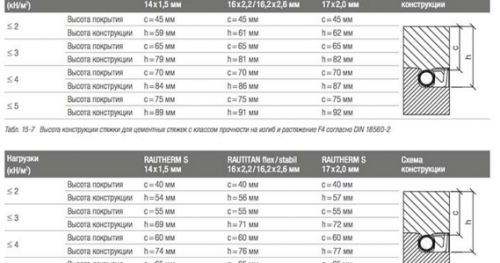

rehau. Pour eux, à partir du haut du tuyau du système de chauffage par le sol, l'épaisseur de la solution doit être maintenue à moins de 45 mm. Et toute la structure ne dépasse pas 61 mm. Par conséquent, il est nécessaire de sélectionner correctement le diamètre requis du pipeline pour l'ensemble du remplissage. Mais s'il s'agit de locaux industriels et de la présence de charges maximales constantes, la chape en béton minimale doit être de 75 mm et atteindre un maximum de 92 mm.

Can. Il fait également partie des fabricants allemands. Ils indiquent également la nécessité de verser la solution le long du bord supérieur des tuyaux du système de plancher d'eau chaude jusqu'à une hauteur de 45 mm. Si l'on considère ces indicateurs directement à partir de l'isolation thermique, alors 65 mm. Vous pouvez vous référer aux produits de cette société et ajouter leur plastifiant exclusif à la composition de la solution. Dans ce cas, vous pouvez réduire la hauteur de la chape en béton à 25 mm. Le catalogue présente toutes les recommandations en fonction du matériau utilisé et de la surface totale.
