Système de chauffage à air d'une maison de campagne

Le système de chauffage à air des maisons privées est non seulement un type de chauffage moderne, mais également assez économique, éliminant la nécessité d'utiliser un caloporteur intermédiaire. Par exemple, il peut s'agir d'eau utilisée pourchauffage à l'eau. Le principal avantage du chauffage à air est l'absence de tuyauterie, de chape en béton et d'étanchéité. Mais le système lui-même a un certain nombre de caractéristiques qui doivent être étudiées, et regardons quelles sont les nuances et comment le système de chauffage de l'air est fait à la main.



Où le chauffage de l'air est-il utilisé ?

Envisagez d'abord l'utilisation d'un système de chauffage à air.

Pour la plupart, il est utilisé dans l'aménagement des locaux domestiques. En particulier, il est largement utilisé dans:

1. Grands espaces de rangement.
2. grands hangars.
3. Dans les centres commerciaux et les supermarchés.
4. centres de divertissement.

Dans ce cas, un système de circulation d'air forcé est utilisé, qui assure la distribution complète des flux d'air dans toute la pièce, ce qui aide à maintenir automatiquement une température stable.

Matériel usagé

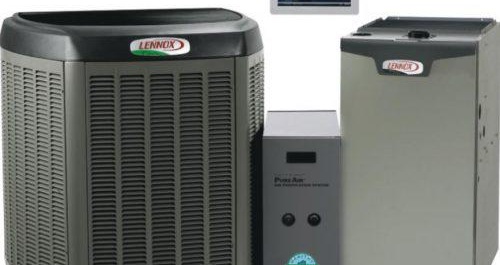

Le système de chauffage lui-même est basé sur la méthode de chauffage de l'air et de sa circulation. Pour réaliser les tâches présentées, les équipements suivants sont utilisés :

1. L'équipement principal est un aérotherme à gaz.situé en un seul endroit, et son fonctionnement est complètement autonome, car il ne nécessite pas d'électricité. Il existe également d'autres modèles d'éléments chauffants qui utilisent différents combustibles.
2. L'élément suivant du système est l'échangeur de chaleur. Ce dispositif permet de réchauffer les flux d'air, tout en les isolant totalement des gaz d'échappement, ce qui évite le mélange des deux flux.
3. Ensuite, il est nécessaire de noter les conduits d'air. Ce sont des canaux par lesquels l'air est dirigé directement vers les locaux pour leur chauffage.
4. Les conduits d'air sont équipés d'un assainisseur d'air, d'un filtre et d'un humidificateur, ce qui permet de contrôler et de maintenir la qualité des flux, ainsi que le microclimat de la pièce.
5. Le climatiseur central contribue au maintien du confort des lieux l'été en utilisant le même système que la chaufferette l'hiver.
6. Et le dernier élément est le système d'automatisation. Il permet de contrôler et d'ajuster le fonctionnement de l'ensemble du chauffage, en particulier, de surveiller et de réguler la température, de régler le mode de fonctionnement des générateurs et possède également de nombreuses autres fonctions selon le modèle.

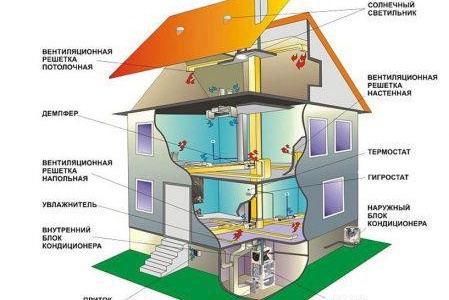

Un schéma complet de chauffage de l'air avec tous les détails est présenté ci-dessous :

Types de chauffage à air

Si vous envisagez d'équiper ce type de chauffage à la maison ou dans n'importe quelle pièce, vous devez déterminer quels types de chauffage à air sont. La classification même de tels systèmes s'effectue selon les paramètres suivants:

1. selon le mode de circulation.
2. Par la taille (échelle) du système.
3. Directement par emplacement.
4. Et en termes de transfert de chaleur.

Maintenant, il vaut la peine d'examiner de plus près chacune des options, de la décrire un peu et de la considérer séparément.

Par circulation

La méthode de circulation devient le premier paramètre de classification du système, et elle peut être présentée en deux versions :

1. Forcé.
2. Naturel.

Dans le premier cas, la circulation du liquide de refroidissement dans le système est réalisée à l'aide de ventilateurs spéciaux. Ils dispersent l'air chaud dans tout le réseau, tandis que le processus lui-même se déroule le plus rapidement possible et que les flux en direction de la pièce se refroidissent au minimum. Ainsi, le système devient plus rentable, puisque le flux d'air est également délivré en sens inverse toujours non refroidi, et nécessite donc moins de combustible pour le réchauffage.

Dans le cas d'une circulation naturelle, l'air monte à travers les tuyaux en raison de sa légèreté (comme vous le savez, l'air chaud/chaud est beaucoup plus léger que d'habitude). Ainsi, il se déplace beaucoup plus lentement, et donc il se refroidit rapidement et dans ce cas la pièce se réchauffera plutôt lentement.

Emplacement

Vient ensuite la disposition des éléments, qui est également possible de plusieurs manières:

1. Système de suspension.
2. Étage.

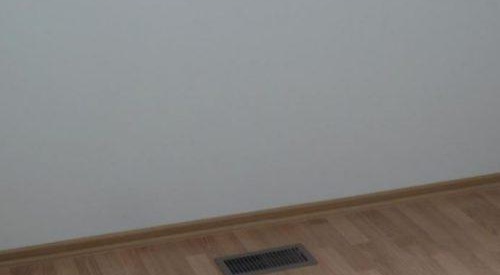

Par type, les systèmes de plancher sont plus populaires et plus rentables. Cela est dû au fait que l'air chaud monte, respectivement, s'il est dirigé depuis le sol, alors le chauffage de la pièce commencera par le bas, ce qui la rendra aussi confortable que possible.

Le système lui-même est caché derrière des éléments décoratifs, il n'interférera donc pas avec l'intérieur. Pour la plupart, il est caché derrière les plinthes, voire sous le plancher.

Dans le cas d'un système de suspension, au contraire, l'air circule de haut en bas, et ils arrivent au sol déjà refroidi, respectivement, au niveau des jambes dans la pièce, la fraîcheur se fera sentir.

Globalité (échelle) du chauffage

Ici, la division est également effectuée en deux options, à savoir:

1. Local.
2. Central.

Dans le premier cas, il est censé chauffer une certaine zone du bâtiment, une pièce séparée ou un petit bâtiment.

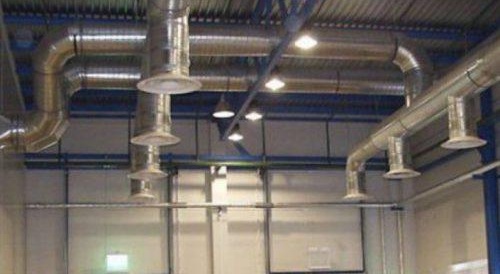

Le central implique un équipement à part entière pour le chauffage de grands bâtiments, en particulier industriels et publics. Par exemple, les supermarchés, les gares, les hangars et de nombreux autres bâtiments.

Par type de transfert de chaleur

Et la dernière option de classification est le type de transfert de chaleur. Il peut être divisé comme suit :

1. Système d'alimentation. Ici, l'équipement consiste à prélever l'air uniquement de la rue, à le chauffer et à chauffer les locaux. L'air refroidi à l'intérieur est expulsé à l'extérieur à l'aide d'une ventilation équipée.
2. La recirculation partielle, qui consiste à prélever l'air de la rue, ainsi qu'à chauffer l'intérieur, déjà complètement refroidi.
3. Et la dernière option est le recyclage complet. Un tel schéma suppose une circulation et un chauffage constants de l'air intérieur. Les ruisseaux sont en mouvement constant, se refroidissent et se réchauffent à nouveau.

L'option la plus courante est le recyclage complet des flux.

Avantages et inconvénients du système

La prochaine chose à étudier est tous les avantages et les inconvénients du chauffage à air, équipé dans une maison privée. Voyons d’abord les avantages, qui incluent :

1. Haut niveau d'efficacité du système de chauffage, atteignant 90% avec une installation correcte.
2. Il n'est pas nécessaire d'acheter des radiateurs, des tuyauteries et des travaux d'installation connexes, ce qui réduit considérablement les coûts.
3. Une occasion unique de combiner les systèmes de chauffage et de refroidissement (climatisation).
4. Haut niveau de sécurité, puisque seul l'air chauffé est utilisé pour un chauffage complet.
5. Chauffage rapide des locaux, grâce à la faible inertie de l'air.
6. Le chauffage lui-même peut être effectué dans n'importe quelle pièce, à n'importe quel étage et dans n'importe quelle zone.

Et maintenant parlons des inconvénients :

1. La première chose à faire est qu'un tel système doit être pensé même pendant la construction, car il est impossible dans un bâtiment fini sans beaucoup de travaux de démontage.
2. Tout équipement nécessite un contrôle, et en plus un entretien assez fréquent.
3. Avec l'agencement de la circulation forcée, le chauffage devient volatil, ce qui entraîne un arrêt complet du système de chauffage en cas de panne de courant.

Ceci complète les fonctionnalités et vous pouvez passer au paragraphe suivant.

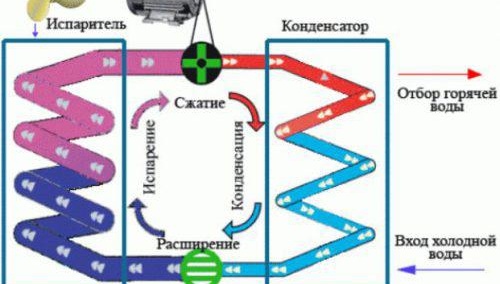

Comment fonctionne le système

Quel que soit le type de système à considérer, il fonctionne sur un certain nombre de principes qu'il vaut la peine d'apprendre avant de décider de l'installer. Ensuite, regardons l'algorithme de travail étape par étape:

1. Le générateur de chaleur utilisant de l'eau chaude, du gaz, de la vapeur ou un autre type de combustible (selon celui sélectionné) chauffe l'air à la température souhaitée, qui est réglée manuellement lors de la configuration de l'équipement. Ce processus est entièrement contrôlé par l'automatisation, lorsque le niveau de température défini est atteint, le système s'éteint.
2. De plus, à travers les conduits, les flux d'air chaud sont dirigés dans les locaux. Le réseau lui-même peut être réalisé à l'aide d'éléments ronds ou rectangulaires. Les premiers ont une résistance moindre, tandis que les seconds sont mieux adaptés à l'intérieur des locaux, le choix vous appartient ici strictement.
3. La prochaine étape consiste à réchauffer complètement la pièce. Cela se produit lorsque de l'air chaud pénètre par le distributeur.
4. Après le chauffage, lorsque l'air se refroidit, il est envoyé dans un système de tuyauterie séparé pour être réchauffé (ou simplement retiré de la pièce, selon le type de circulation).

Ainsi, il y a une circulation constante des flux d'air, ce qui contribue à chauffer la pièce.L'efficacité d'un tel chauffage dépend strictement des calculs effectués, qui affectent le choix de l'équipement, le type de combustible.

Auto-assemblage

Il est temps de comprendre comment installer un système de chauffage à air de vos propres mains. Comme mentionné précédemment, il doit être effectué même au stade de la construction du bâtiment. Voyons maintenant le processus étape par étape.

En particulier, il peut être divisé en les parties suivantes :

1. Calculs du système.
2. Achat de matériel.
3. Installation.

Il est conseillé de tout faire sous la supervision de spécialistes, et de confier la première étape à des professionnels. Mais passons aux choses sérieuses.

Calcul de chauffage

Le calcul proprement dit des données requises devient l'étape la plus longue et la plus difficile de l'ensemble du processus. Ici, il est nécessaire de calculer soigneusement et de prendre en compte les indicateurs suivants:

1. En tenant compte des erreurs, calculez la perte de chaleur pour chaque pièce qu'il est prévu de chauffer.
2. Déterminez le choix de l'équipement, le type de chauffage et sa puissance. Ici, tout dépendra des nombres obtenus dans le premier paragraphe.
3. En fonction de la puissance de l'appareil de chauffage, la quantité d'air qui entrera dans la pièce est calculée.
4. Après cela, il est nécessaire de calculer l'aérodynamique de l'ensemble du système.
5. Et la dernière étape consiste à déterminer le diamètre des conduits.

Et nous le répétons, il vaut mieux le confier à des professionnels, car toute erreur dans les calculs, et tout le travail et les coûts seront faits en vain.

Achat de matériel

Quel que soit le type de chauffage choisi, dans tous les cas, vous devrez acheter les éléments suivants :

1. Générateur de chaleur. Dans son rôle est une chaudière ou un four de chauffage. Son type est sélectionné dans les calculs, comme indiqué précédemment.
2. L'élément suivant est le réseau de conduits. La plupart d'entre eux sont en acier.À l'avenir, vous pourrez décorer et effectuer des réparations de manière à ce que ces éléments ne fassent que compléter l'intérieur et ne le gâchent pas.
3. Et le dernier est le ventilateur d'alimentation.

Tout d'abord, bien sûr, l'élément le plus important est acheté, à savoir le générateur de chaleur. Son choix dépend des calculs de chauffage qui sont effectués dans la première étape.

En outre, un ventilateur, des conduits d'air, des raccordements et des amortisseurs sont achetés pour cela, qu'il est recommandé d'acheter directement auprès d'entreprises engagées dans la production d'équipements de ventilation.

Vous aurez également besoin de divers types de fixations, d'isolants, de vis autotaraudeuses et d'un certain nombre d'autres petites choses pour l'installation, que vous pouvez trouver sur n'importe quel marché ou magasin de construction.

Fixation du système de chauffage à air

Passons maintenant directement à la résolution de la question de savoir comment et dans quel ordre réparer le système de chauffage de l'air par nous-mêmes. Considérez ceci sous la forme d'une instruction étape par étape :

1. Tout d'abord, un projet est créé pour l'agencement de tous les éléments (il est préférable de confier cette question à des professionnels, car il est assez difficile d'effectuer correctement une telle tâche par vous-même).

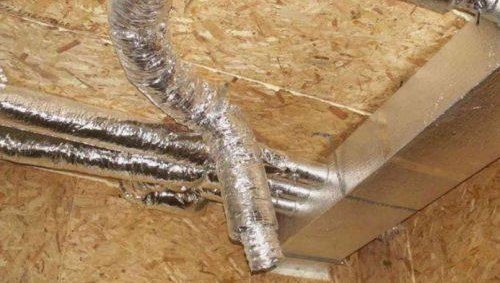

2. Lorsqu'il existe un plan d'installation, le conduit principal est installé en premier. Comme mentionné précédemment, il est constitué d'éléments ronds ou rectangulaires, l'acier galvanisé sert de matériau à la fabrication.
3. Le canal lui-même doit être quelque peu allongé. En particulier, il devrait y avoir encore 50 centimètres à partir du dernier raccordement des petits conduits d'air. Un tel mouvement aidera à normaliser l'approvisionnement en air, et donc toutes les branches en fourniront la même quantité.
4. La prochaine étape est le câblage, c'est-à-dire pose de conduits d'air plus petits, qui sont affectés au principal.Cette étape permet de réguler la température des locaux en installant des registres.
5. La connexion des éléments est fixée avec du ruban renforcé ou des pinces rigides.

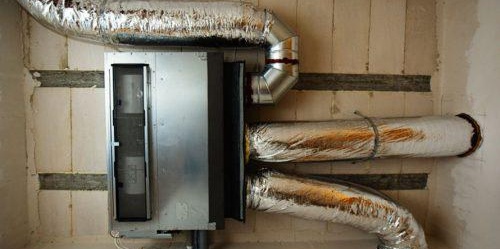

6. Après cela, l'installation de l'appareil de chauffage lui-même est effectuée. Dans le montage standard, il prévoit des trous de fixation dans lesquels sont connectés tous les équipements, notamment les filtres, les stabilisateurs, la climatisation, etc.
7. Il est également nécessaire de vérifier le fonctionnement de l'automatisation, l'ensemble du système de contrôle et de réglage de la sécurité doit être pleinement opérationnel et des capteurs de température doivent également être présents.
8. Nous notons également que lors de la planification de l'installation de climatiseurs, une isolation supplémentaire des canaux d'air sera nécessaire. Il est recommandé d'utiliser des matériaux auto-adhésifs. L'isolation aidera à protéger l'ensemble du système de la condensation et, par conséquent, augmentera considérablement la durée de vie.

Ceci termine les fonctions d'installation.

Conclusion

Comme il est devenu clair, le chauffage de l'air d'une maison privée est une assez bonne option, mais il a un certain nombre de caractéristiques propres qui doivent être prises en compte. Il convient de dire que dans notre pays, ce type n'est pas utilisé très souvent, car la plupart des bâtiments ne prévoient pas de chauffage pendant la construction, mais le réalisent une fois la construction terminée. Mais à l'ouest, la plupart des maisons sont équipées de cette façon.

Et en conclusion, nous vous suggérons de regarder quelques vidéos qui vous aideront plus clairement à comprendre comment chauffer l'air à la maison de vos propres mains.
