Règles de distribution du chauffage dans une maison privée

Tout le monde rêve d'une telle maison, qui sera située à une distance considérable de l'agitation de la ville. Mais en même temps, il doit créer le confort qui plaira à chaque personne vivante. Tout d'abord, vous devez prendre soin du système de chauffage en réalisant son installation de haute qualité. Une attention particulière devra être portée à l'emplacement de la chaudière et au câblage d'un certain type de distribution de chauffage dans une maison privée pour diverses conditions. Avantages et inconvénients des schémas typiques, leur utilisation pour différents types de circulation de liquide de refroidissement.

Début des travaux



Lors de l'installation d'un système de chauffage dans une maison privée de vos propres mains, vous devez tout d'abord faire attention à une analyse approfondie de toutes les conditions dans lesquelles l'opération sera effectuée. Pas une petite valeur sera jouée par la superficie des locaux chauffés, le choix chaudière de chauffage, pipeline, son diamètre et son matériau, ainsi que le type de combustible.

Mais la chose la plus importante dans ce cas, dont chaque propriétaire d'une maison privée a besoin, est l'efficacité et un excellent niveau de transfert de chaleur. Chaque pièce doit être chauffée instantanément et à la température requise. Pour cela, non seulement le système lui-même est sélectionné, mais également la distribution du chauffage dans la maison.

Types de systèmes de chauffage

Il existe un nombre suffisant de systèmes de chauffage qui diffèrent les uns des autres selon divers critères. Si nous prenons le principe du mouvement du liquide de refroidissement, ils seront divisés en:

1. Forcé. Une pompe électrique est utilisée pour distribuer l'eau à travers les tuyaux du système de chauffage. Grâce à cela, l'ensemble des fonctions complexes. Le plus souvent lors de l'achat d'une chaudière, son kit comprendra une pompe intégrée. Mais en même temps, il convient de prêter attention à la possibilité de dépendance de l'équipement à l'alimentation électrique. Le caloporteur ne pourra pas être distribué dans tout le système si un accident se produit et que le réseau disparaît.
2. Gravitationnel. Ils sont autrement appelés auto-flux. Autrement dit, le caloporteur est dirigé de la chaudière vers radiateurs tout seul. Voici le principe de la convection. Le liquide froid est remplacé par du liquide chaud. Le seul point négatif est qu'il existe une certaine limite au nombre maximum de radiateurs connectés au système. Elle ne pourra pas chauffer complètement l'air dans un chalet à plusieurs étages et avec un grand nombre de pièces. Mais il n'y a aucun lien avec l'alimentation, ce qui peut être attribué au nombre de qualités positives.

Lorsque vous choisissez une option particulière système de chauffage, vous devez faire attention à l'option de câblage. C'est ce qui joue le plus souvent un rôle important dans le fonctionnement de l'ensemble du système de chauffage.

Classification du câblage

Les types de systèmes de chauffage diffèrent par la circulation, le nombre de circuits de tuyauterie et le type d'appareil. Différents types de câblage et méthodes de connexion des échangeurs de chaleur sont utilisés. Envisagez des options pour l'installation de circuits de chauffage dans une maison privée, des recommandations pour la pose de tuyaux.

Il existe quatre catégories de câblage utilisé dans les ménages privés.

• Distribution de chauffage monotube dans un immeuble privé. En termes simples, dans ce cas, toutes les batteries sont connectées en série au tuyau provenant de la chaudière de chauffage. C'est dans cet ordre, en fonction de la distance de la chaudière, que le liquide de refroidissement sera distribué.Par conséquent, plus le radiateur est éloigné de la source de chaleur, plus il fera froid. Il n'y a pas d'inégalité, qui affecte une pièce particulière dans une maison privée.
• Bitube. En plus d'un tuyau droit avec un liquide de refroidissement chaud, un tuyau des éléments chauffants, appelé «retour», va à la chaudière. Ici, il y a déjà un transfert de chaleur uniforme vers tous les composants du système. L'air devient confortable dans chaque pièce. Vous devez savoir comment faire le câblage de chauffage correctement.



• Collectionneur. Collectionneur est installé non seulement dans chaque pièce séparément, mais également à l'étage, s'il y en a plusieurs dans une maison privée. Ensuite, ils sont connectés à la chaudière de chauffage à l'aide d'une paire de tuyaux. Le câblage correct pour le chauffage pour certains spécialistes ressemble exactement à ceci.
• Rayonner. Le tuyau avec le liquide de refroidissement monte à une hauteur dans la mesure du possible. Parfois, il est même installé dans le grenier. C'est d'elle qu'une sorte de tuyau séparé avec un porteur chaud sera envoyé aux batteries. Il ressemble à un "faisceau", d'où le câblage tire son nom.

Dans tous les cas présentés, il faut simplement savoir correctement câbler le chauffage.

Sélection de tuyau

Avant de réaliser le câblage de chauffage dans une maison privée, vous devez décider du matériau des tuyaux eux-mêmes. Chacune des options présentées a ses avantages et ses inconvénients, auxquels vous devez faire attention au moment de l'achat.

La moins populaire est la version en acier, notamment en acier inoxydable.Cela est dû au poids suffisant de la conception finale, ainsi qu'au processus d'installation complexe avec eux. Il ne sera pas toujours possible d'effectuer de vos propres mains le câblage correct du chauffage dans la maison. Nous devrons impliquer un spécialiste pour le soudage. De plus, des connexions de coupe (filetages) seront nécessaires. Un tel travail sous chauffage prendra beaucoup de temps.

Il est impossible de considérer la meilleure option et les tuyaux en métal-plastique, malgré le très simple et rapide mise en place de système de chauffage. Cela est dû en grande partie à la période de fonctionnement, lorsqu'il est nécessaire de vérifier tous les joints métalliques possibles de la structure et, si nécessaire, de les resserrer. Par conséquent, il sera impossible de le cacher, par exemple, sur le sol. Si, en plus de cela, la température "saute" constamment et pression dans le système, il ne pourra pas servir longtemps.

Une excellente option, mais qui n'est pas considérée comme économique, serait les tuyaux en cuivre. Ils présentent des avantages significatifs, notamment une résistance à la corrosion et une longue durée de fonctionnement. La difficulté réside non seulement dans l'achat d'un produit aussi cher, mais aussi dans l'installation. Pour garder la qualité à son meilleur, il est préférable de contacter un spécialiste.

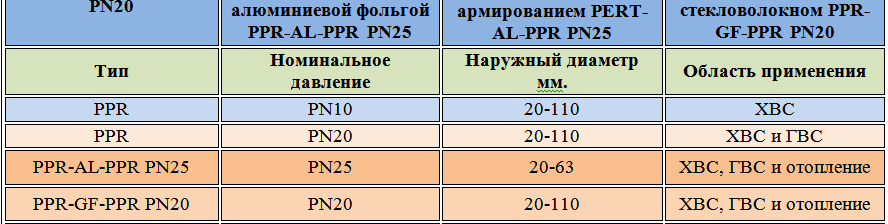

Si l'on considère des critères tels que l'économie et la fonctionnalité, la meilleure option serait d'acheter des tuyaux de polypropylène. Mais lors du choix, vous devez faire attention à la possibilité de l'utiliser dans un système de chauffage. Un tuyau avec renfort interne en aluminium ou en fibre de verre convient ici.

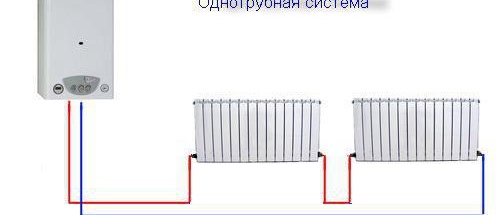

Câblage monotube

Pour démarrer l'installation d'un système de chauffage monotube, il est préférable d'acheter et d'installer des régulateurs sur batteries. Ils peuvent être représentés comme des robinets ou des vannes.Ainsi, il sera plus facile de répartir la pression de l'eau dans le système. En plus de cela, une vanne d'équilibrage est achetée, située sur le pipeline lui-même.

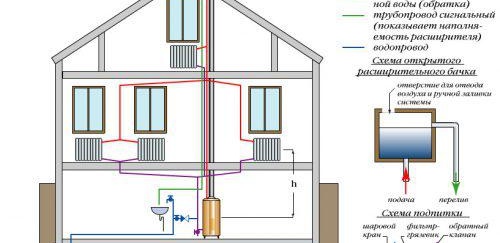

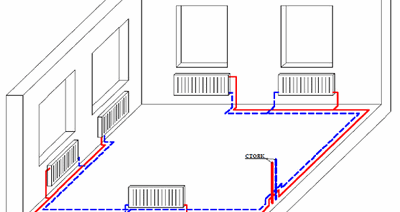

Il existe deux options principales avec lesquelles cette distribution correcte du chauffage est effectuée dans une maison privée. Est-il horizontal ou vertical. Le premier parmi les gens s'appelait "Leningradka". Pour commencer, cela vaut la peine de s'arrêter à une disposition horizontale. Du nom vient que le pipeline doit être situé autour du périmètre de toutes les pièces. L'installation peut être exercice au sol ou dessus le long du mur. Tout dépendra des préférences de l'interprète. L'essentiel est de maintenir au moins un léger niveau d'inclinaison à mesure qu'il diminue à partir de la chaudière de chauffage.

Il est également utilisé pour les maisons privées à plusieurs étages. Mais ici, vous devez comprendre comment câbler correctement le chauffage dans la maison. Une colonne montante verticale est reliée au premier radiateur du deuxième étage. Même dans ce cas, il est possible de contrôler la pression de l'eau, ainsi que les conditions de température. À cette fin, un raccordement de sa propre grue à chaque étage est réalisé dans la canalisation. Le seul inconvénient de l'utilisation de cette option de câblage est la nécessité d'acheter une pompe qui permet à l'eau de circuler dans le système. Bien sûr, vous pouvez vous en passer, mais dans cette conception, le transfert de chaleur sera réduit au minimum. Mais même ici, vous pouvez faire le câblage du système de chauffage de vos propres mains.

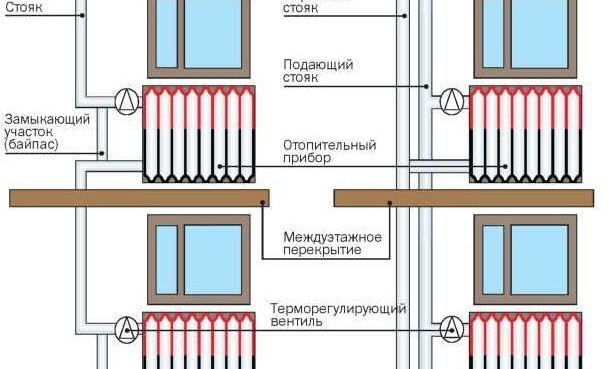

D'une manière différente, tout se passe avec le câblage vertical d'un système monotube. Dans le sens de Chaudière un tuyau est posé au grenier en position verticale. A partir de là, une sorte de branche est faite à chaque batterie dans les chambres. Il n'est pas nécessaire d'utiliser une pompe ici, car la méthode est considérée comme gravitationnelle.Après avoir chauffé l'eau dans le système, celle-ci monte vers le haut et ne tombe ensuite qu'en dessous. Le principal inconvénient est la nécessité d'acheter des tuyaux avec un grand diamètre interne. De plus, il sera presque impossible de cacher de tels composants du système.

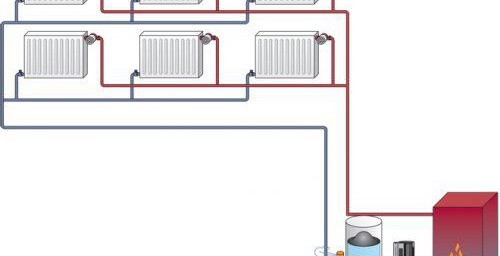

Bitube

Pour l'installation correcte d'un système de chauffage avec un câblage à deux tuyaux, deux circuits doivent être installés: un tuyau pour alimenter les batteries en liquide de refroidissement et le renvoyer pour le chauffage. Pour connecter les radiateurs eux-mêmes, une version parallèle est utilisée. De ce fait, l'emplacement de la distribution de tuyauterie inférieure est autorisé, ainsi que le réglage indépendant de chaque composant. Si, en même temps, l'un d'eux est amené à l'idéal, cela n'affectera pas les performances de tous les autres.

Ces options de distribution de chauffage réduisent les inconvénients existants d'un système monotube, ayant des coûts énergétiques réduits et un degré de transfert de chaleur plus élevé. Toute la surface de la pièce se réchauffera uniformément sans sauts de température.

De plus, des bouches d'aération sont installées sur radiateurs, ainsi qu'une vanne d'arrêt au point d'alimentation en caloporteur. Cela vous permet de contrôler la température de chaque batterie dans la pièce et individuellement. Il n'est pas nécessaire d'installer des vannes d'arrêt sur la conduite de retour.

Ce type de câblage ne peut se passer d'inconvénients, qui se manifestent par la consommation de matériaux lors du processus d'installation d'un système de chauffage. Après tout, vous devrez acheter un nombre double de tuyaux par rapport à une option à un seul tuyau.

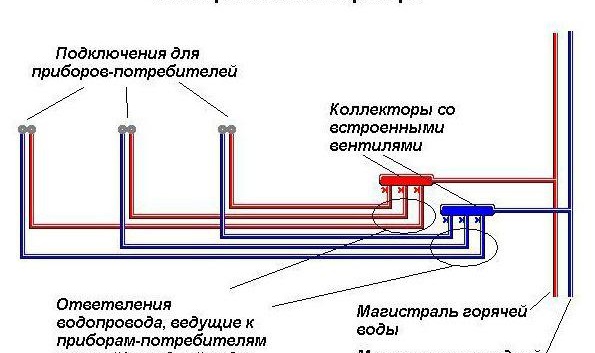

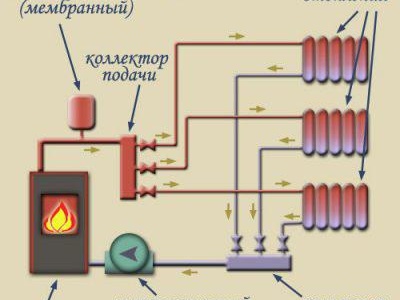

Câblage du collecteur

Dans le système de chauffage, vous devez d'abord effectuer une installation de haute qualité de la pompe de circulation. Ce n'est qu'alors que les tuyaux d'alimentation et de retour peuvent être localisés.Si la circulation naturelle est utilisée, elle ne pourra pas diriger le liquide de refroidissement à travers le système. Initialement, par exemple, l'eau est fournie au collecteur, après quoi elle est envoyée à tous les composants, réchauffant l'air à l'intérieur des locaux d'une maison privée.

En tant que composant, des vannes d'arrêt sont utilisées, qui doivent être situées à n'importe quelle sortie de collecteur. Malgré l'énorme somme d'argent initialement dépensée, tout sera rentabilisé en peu de temps. De plus, ces méthodes de distribution du chauffage dans la maison présentent d'autres avantages:

• Aucun des circuits ne dépend l'un de l'autre. Chaque pièce peut avoir des indicateurs de température complètement différents. S'il y a un besoin.
• Pendant le fonctionnement du système de chauffage, il est possible de remplacer radiateurs quand ils échouent et s'installent à nouveau. Après cela, il ne reste plus qu'à les inclure dans le système.
• Une armoire séparée est destinée au collecteur, de taille non significative, et l'ensemble du pipeline est parfaitement caché sous le sol ou dans les murs. Tout dépendra de l'intérieur.
• Ce système peut être relié à un sol chaud.
• Vous pouvez démarrer le processus d'installation vous-même. L'essentiel est de suivre strictement la séquence de toutes les activités.



Si vous regardez la structure du câblage du système de chauffage, vous pouvez conclure qu'il s'agit d'une sorte de version à deux tuyaux. La seule différence est l'utilisation de composants et de composants supplémentaires lors de l'installation, ce qui rend l'ensemble du système plus pratique et économique.

Cela se manifeste par l'excellent transfert de chaleur des batteries dans la pièce et la consommation d'énergie est considérablement réduite. La période de récupération prendra une période de temps beaucoup plus courte. Ces méthodes de distribution de chauffage dans une maison privée sont de plus en plus utilisées.

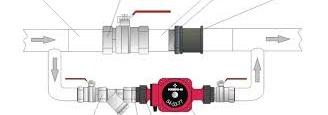

Efficacité d'un système de chauffage avec une pompe de circulation

La pompe de circulation dans les systèmes de chauffage individuels joue un rôle important. Si vous avez besoin de chauffer rapidement l'air dans les pièces de la maison, l'efficacité du système de chauffage doit être élevée. Nous parlons d'appareils de chauffage - radiateurs, systèmes de chauffage par le sol. Plus le radiateur produira rapidement un échange de chaleur entre l'eau et l'air, plus l'ensemble du système de chauffage sera efficace.

Dans les systèmes de chauffage individuel, il faut veiller à ce que le radiateur qui a dégagé de la chaleur ne se refroidisse pas et que l'eau en sortie du radiateur ne soit pas très froide. Sinon, la chaudière fonctionnera pour l'usure, ce qui n'est pas bon. C'est là que la pompe de circulation nous aidera, ce qui maintiendra la circulation de l'eau. Ce qui permettra au radiateur de garder la température, et de renvoyer l'eau non surfondue vers la chaudière.

Dans ce cas, le système de chauffage à circulation naturelle n'est plus efficace. Tout d'abord, en raison de l'inertie, la vitesse de l'eau dépend directement de la température de l'eau. On attend que l'eau se réchauffe puis se refroidisse, ici c'est un moyen lent et peu efficace.

Nous allumons la pompe de circulation et éliminons tous les blocages naturels liés aux différences de température. Les systèmes de chauffage individuels font circuler n'importe quelle eau - froide, chaude, tout dépend si elle a le temps de se refroidir ou de se réchauffer. L'eau entre dans le système et retourne à la même vitesse à la chaudière.

Ce que nous avons? Réduction de la consommation de combustible dans la chaudière. Supposons que la température du liquide de refroidissement est de 65*. Systèmes de chauffage individuels, l'eau est froide, la chaudière fonctionne au maximum.La température monte, l'eau n'a pas le temps de se refroidir complètement en un seul passage dans le système de chauffage, la chaudière passe à un robot de coupe économique, maintient la température. Si la sortie est de 65* et l'entrée de 60*, alors dans chaque radiateur il est réchauffé jusqu'à 64* et descend jusqu'à 61* degrés. Ainsi, les radiateurs donnent toute leur puissance, la chaudière n'a pas besoin de chauffer de l'eau jusqu'à 70 * -75 * degrés et plus pour dépenser de l'énergie supplémentaire. De cette façon, nous avons la possibilité de régler la température de chaque radiateur séparément. Si nous avons une pièce chaude et une cuisine, la température du radiateur peut être abaissée et nous réaliserons des économies supplémentaires. Pompe de circulation conduisant l'eau à travers le système de chauffage, nous obtenons la commodité lorsque vous devez régler le radiateur à 35 * degrés (le système de chauffage avec circulation naturelle n'est pas possible) les mois d'automne et de printemps, frais mais pas froids.

Systèmes de chauffage individuels avec pompe de circulation, nous posons des tuyaux de petit diamètre. Que pensez-vous que cela va nous apporter ? Cela permettra d'économiser sur l'achat de tuyaux, de réduire la quantité d'eau dans le système de chauffage et le coût du gaz pour chauffer l'eau et la vitesse de chauffage.

circulation naturelle

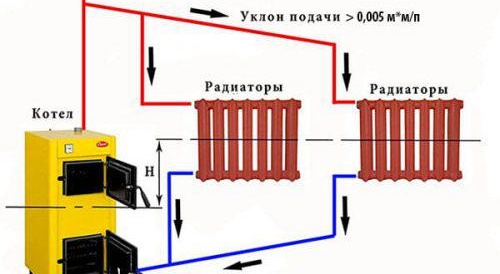

Dans toutes les variantes présentées de systèmes de chauffage avec câblage, la circulation naturelle peut être utilisée. Un vase d'expansion doit y être prévu, où se trouvera le liquide de refroidissement lorsque la température augmentera.Ceci, à son tour, aide à contrôler le niveau de sa pression, éliminant ainsi les dommages à tous les équipements.

La connexion de tous les composants du système de chauffage est effectuée au niveau du câblage supérieur.Seulement dans ce cas, le liquide de refroidissement peut être réparti uniformément sur les radiateurs de chauffage et transférer le niveau de température requis à l'intérieur de la pièce. Ici, la pente du pipeline jouera un rôle énorme. Il sera conçu pour fournir une direction au liquide de refroidissement. Habituellement, lors de l'installation, un angle de 5 degrés est sélectionné, ce qui sera suffisant. Nous pouvons souligner ses avantages :

• Il n'y a pas de dépendance à l'électricité, comme c'est le cas avec une pompe de circulation.
• Fiabilité.
• Pas de bruit lors de l'utilisation.
• Facilité d'utilisation.



Mais toutes les lacunes sont beaucoup plus importantes. L'essentiel est la complexité travaux d'installation. Après tout, ici, il sera nécessaire de créer une pente constante tout au long du pipeline. Il doit être maintenu pour chaque mètre courant. Il ne peut pas être utilisé dans les maisons privées si la superficie totale est supérieure à 100 mètres carrés. Dans le cas de l'utilisation de tuyaux et de radiateurs métalliques, avec le temps, l'eau en tant que liquide de refroidissement entraînera de la corrosion. Dans le même temps, à part l'eau, rien d'autre ne peut être utilisé dans le système de chauffage. Parmi les inconvénients figure également une grande consommation de tuyaux lorsque le câblage de chauffage est nécessaire dans cette conception.

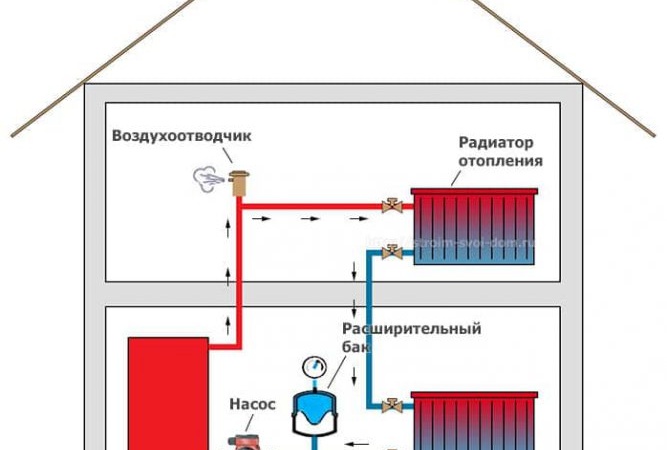

Bâtiment à deux étages

En ce qui concerne les maisons privées à deux étages, il existe certaines exigences pour le choix du câblage et son installation de haute qualité. Dans ce cas, le système de chauffage à deux tuyaux est doté de la plus grande polyvalence. Dans le même temps, il est possible d'atteindre une efficacité encore plus grande de son travail si un réservoir de régulation est installé devant chaque radiateur.

Dans un bâtiment à deux étages, la circulation naturelle peut être utilisée.Ici, il suffira d'y placer un vase d'expansion non pas dans le grenier, mais au deuxième étage. Le tuyau d'alimentation lors de l'installation est monté sous le rebord de la fenêtre dans la pièce ou sous le plafond. Si vous remplacez tout cela par une pompe de circulation, une source de chaleur supplémentaire dans la pièce peut être utilisée - le chauffage au sol, ainsi que des porte-serviettes chauffants. Et cela peut être fait non seulement au premier, mais aussi au deuxième étage du bâtiment.

Dans tous les cas, tout dépendra de la qualité de l'installation, qui permet d'obtenir un réel confort dans chaque pièce d'une maison particulière. Lorsque vous ne savez pas comment réaliser vous-même le câblage de chauffage, la meilleure option consiste à faire appel à des spécialistes. Ce sont eux qui termineront les travaux dans les délais impartis et avec une grande qualité, et ils savent comment câbler correctement le chauffage de la maison
