Le système de chauffage d'un appartement dans un immeuble

L'augmentation constante des tarifs du logement et des services collectifs provoque une volonté naturelle des résidents des immeubles à appartements d'installer des systèmes de chauffage individuels indépendants. La construction moderne prévoit un plancher zoné et, en outre, le chauffage de l'appartement au stade de la conception.

La solution originale pour conduire le câblage pour le chauffage dans le sol de l'appartement cache le système de canalisations de distribution, afin de préserver l'aspect esthétique des pièces. L'indépendance des schémas d'installation de conduites de procédé dans des installations individuelles permet de créer un projet de schéma d'alimentation en chaleur individuel, d'installer divers appareils de chauffage.

Façons de se connecter au chauffage central

L'alimentation centralisée en chaleur d'un bâtiment à plusieurs étages implique a priori la livraison en temps voulu pendant les périodes froides de l'année du volume de liquide de refroidissement requis avec certains paramètres de température et de pression SNiP 41-01-2003 clause 6.1.6. Chaque bâtiment relié à l'autoroute est équipé d'un ascenseur de distribution avec équipement de contrôle et de régulation, assurant :

• réduction de la pression dans le système aux paramètres de conception ;
• régulation automatique du volume de liquide de refroidissement entrant dans les colonnes montantes ;
• baisse de température requise à +90 - +95 ⁰Avec mélange du liquide de refroidissement chaud de la ligne avec de l'eau refroidie du retour des colonnes montantes ;
• filtration pour réduire la teneur totale en oxygène du liquide de refroidissement.



Les schémas utilisés pour assurer un apport de chaleur ininterrompu aux bâtiments résidentiels à plusieurs étages sont classiquement divisés en verticaux et horizontaux. Monotube et bitube. Chacun a ses propres caractéristiques, un certain nombre d'avantages ou d'inconvénients.

Le rejet de la méthode de construction standard, le passage à des projets individuels, prévoit une modification du schéma d'approvisionnement en chaleur, ses spécificités. Dans le même temps, compte tenu des caractéristiques du système, un projet de chauffage individuel pour un appartement dans un immeuble est élaboré, avec tous les calculs nécessaires.

Les exigences de la loi fédérale n ° 261-FZ stipulent directement qu'à partir du 1er janvier 2012, tout nouveau bâtiment doit être équipé d'un individu (appartement) systèmes de mesure de la consommation d'énergie thermique. Le gouvernement de Moscou a également élaboré une directive pour la conception d'appareils automatisés économes en énergie pour le chauffage des appartements (décret n° 61-RZM).

Disposition verticale

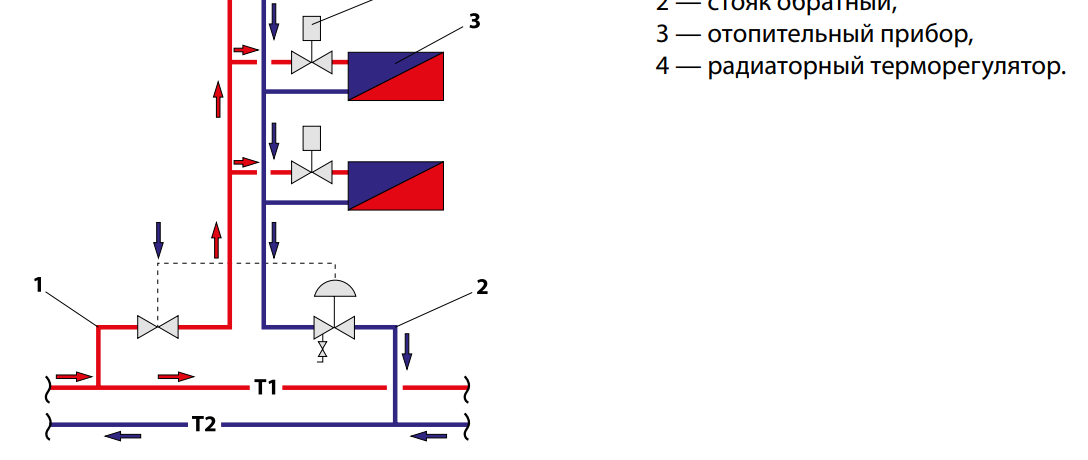

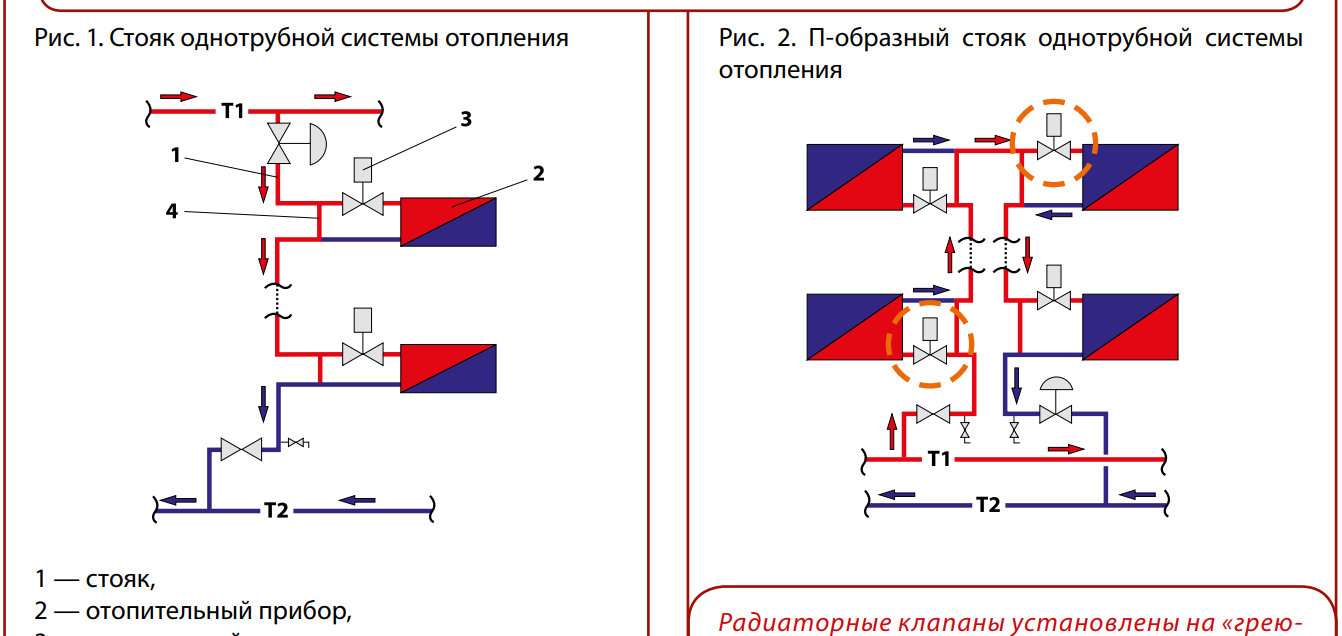

Le schéma de distribution verticale du liquide de refroidissement est autrement appelé la colonne montante. Ce type de câblage est divisé en systèmes avec une alimentation en liquide de refroidissement supérieure ou inférieure. Le plus souvent, le projet prévoit la disposition inférieure des autoroutes dans les sous-sols ou les planchers techniques avec un schéma avec des contremarches verticales et un mouvement sans issue du liquide de refroidissement.Ici, une distribution de chauffage ouverte monotube ou bitube est utilisée dans l'appartement le long du sol le long des plinthes à partir de colonnes montantes séparées.

Le système s'est répandu dans la construction de maisons typiques en briques et à panneaux. L'utilisation d'un schéma de colonne montante est associée à un certain nombre d'inconvénients:

1. La disposition de la clause SNiP interdit clairement les modifications non autorisées du circuit de chauffage et le remplacement des appareils.De telles actions entraîneront un déséquilibre complet ou partiel du système de chauffage sur les colonnes montantes. Pour obtenir l'autorisation de la société de gestion, vous aurez besoin d'un projet pour le système de chauffage de l'appartement, indiquant le nombre d'appareils et leurs données nominales sur la résistance hydraulique.
2. Le schéma suppose un compteur de consommation de caloporteur général pour la maison et, par conséquent, le paiement est réparti uniformément entre tous les résidents, en fonction de la superficie de l'appartement.
3. En cas de réparation des canalisations technologiques, de colmatage, de remplacement des radiateurs actuels, il sera nécessaire de couper l'alimentation en chaleur de tous les appartements alimentés par la colonne montante.

disposition horizontale

La mise en œuvre du zonage horizontal étage par étage du système de chauffage centralisé d'un immeuble d'appartements vous permet de vous débarrasser partiellement des lacunes du schéma vertical, pour obtenir un certain nombre d'avantages dans la conception du chauffage des appartements. L'inclusion d'une paire de vannes d'équilibrage dans un schéma horizontal étage par étage conduit à la formation d'un sous-système indépendant séparé avec une stabilité hydraulique réglable.

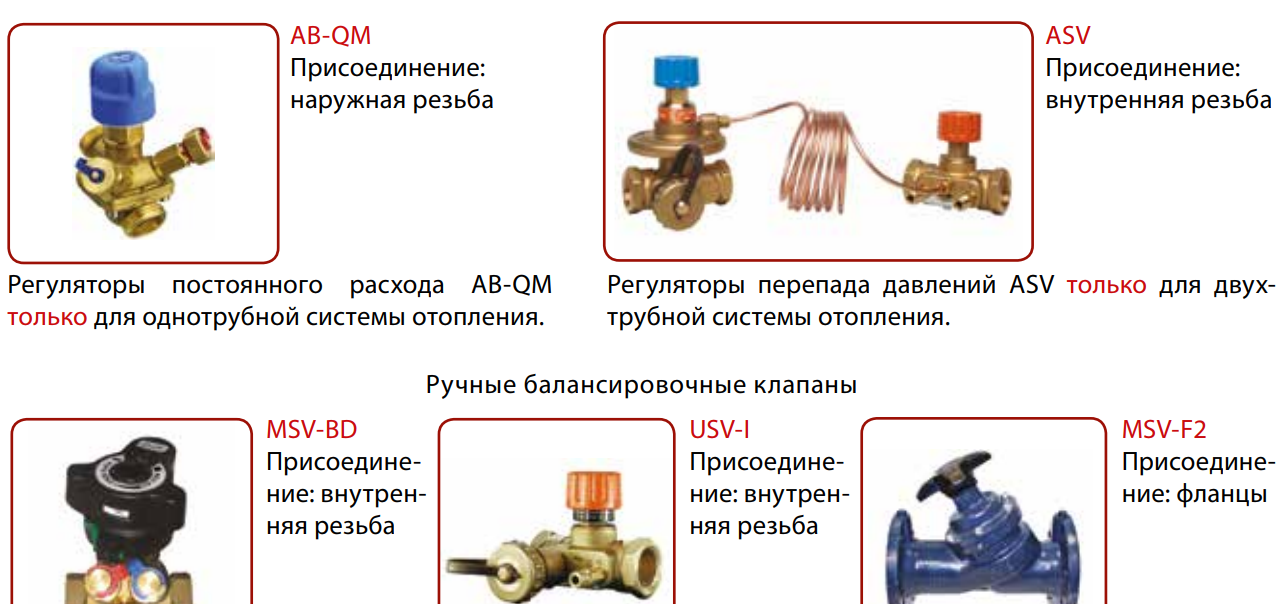

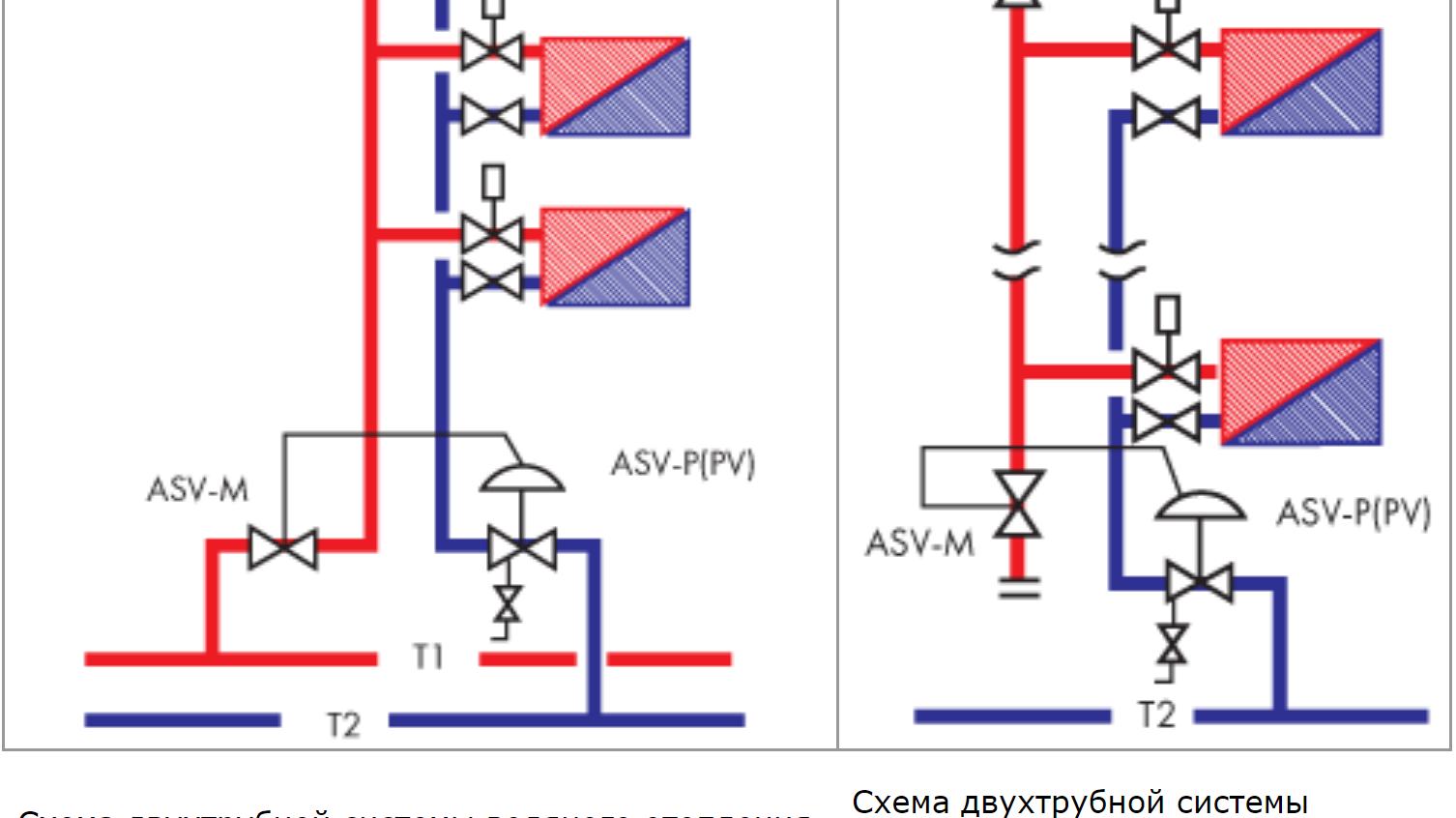

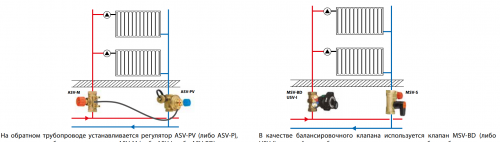

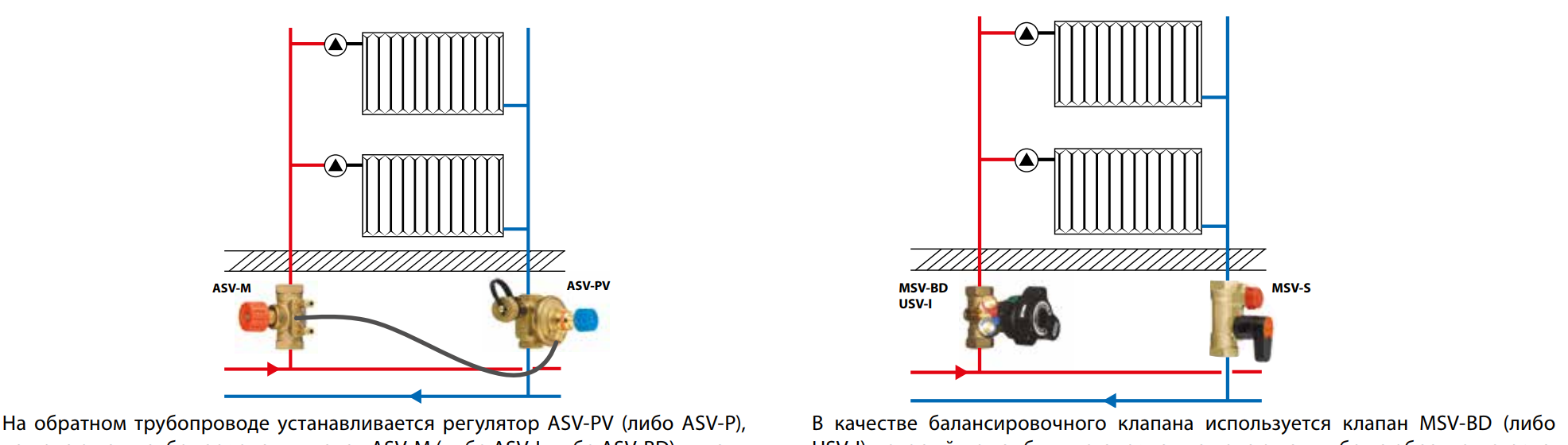

Ici, les vannes ASV-M et ASV-I sont installées sur la conduite d'alimentation et ASV-P ou ASV-PV sont installées sur la conduite de retour.En communiquant par le tube d'impulsion, les vannes forment une paire qui permet de régler la perte de charge dans le système, permet de limiter le débit du liquide de refroidissement.

Pour l'installation des vannes d'arrêt et de régulation nécessaires, des peignes de distribution, le projet prévoit l'installation de points de chauffage collectifs à chaque étage. Un zonage supplémentaire du système de chauffage au sol conduit à des sous-systèmes d'appartement pour la distribution du liquide de refroidissement.

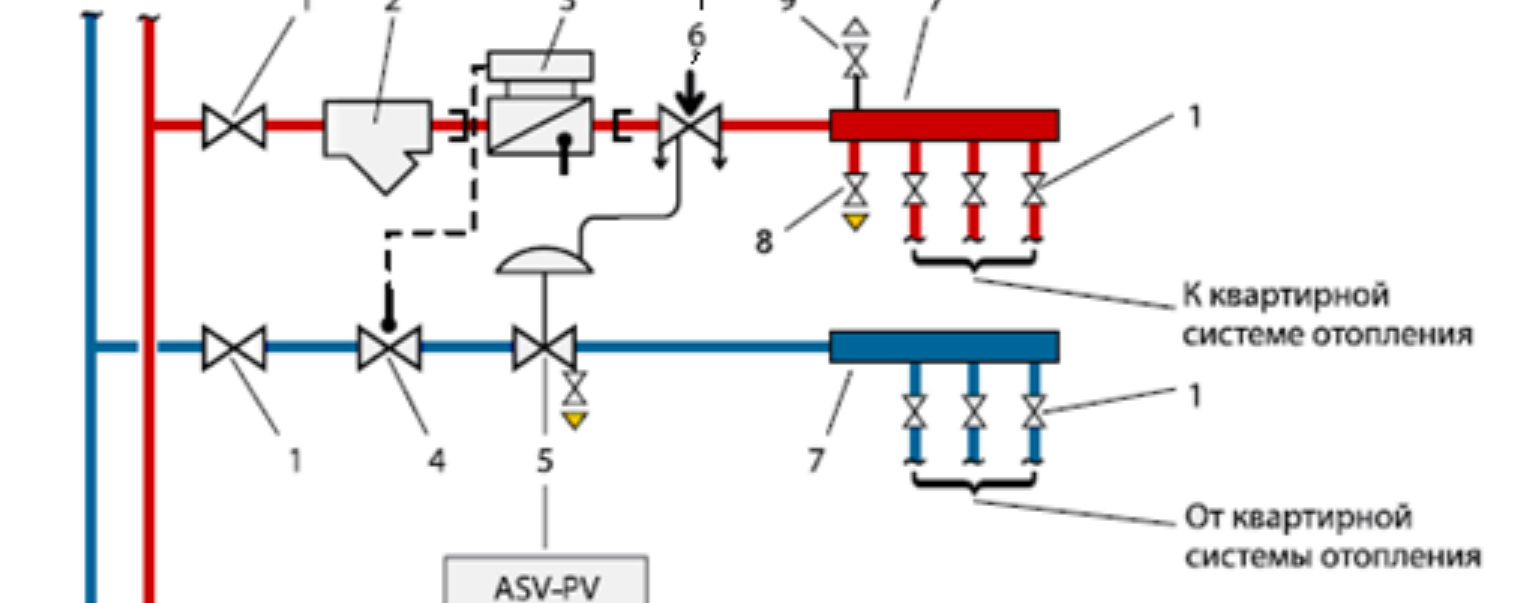

Le schéma de tuyauterie pour un point de chauffage de groupe d'étages comprend :

1. Vannes à bille pour l'alimentation et le retour.
2. Manomètres installés à l'entrée et à la sortie du liquide de refroidissement avant et après les vannes d'équilibrage.
3. Filtre à mailles dans la section d'alimentation.
4. Vanne automatique d'équilibrage.
5. Vanne d'arrêt à réglage manuel.
6. Les grues pour la descente de l'eau sur le don, l'obratka.
7. Compteurs de chaleur pour chaque appartement.



Important! Vous ne devriez même pas essayer de modifier vous-même les réglages des vannes d'équilibrage de la sous-station de chauffage de groupe.

Système de chauffage d'appartement

Un projet de chauffage d'appartement individuel permet une indépendance totale. Depuis le point de chauffage du groupe d'étages, l'eau chaude circule à travers les peignes jusqu'aux séparations de chauffage de chaque appartement individuel. L'installation d'une vanne d'équilibrage manuelle ASV dans la canalisation transforme le chauffage de l'appartement en un sous-système avec régulation manuelle indépendante de la pression et du débit du liquide de refroidissement.

Dans le cas où il y a peu d'appartements à l'étage, des peignes de distribution sont installés dans un point de chauffage collectif. S'il n'y a pas assez d'espace pour l'installation, le projet prévoit une unité de chauffage ou une armoire directement dans l'appartement.

Le schéma de tuyauterie de chauffage de l'appartement comprend :

1. Vannes à bille qui régulent le débit d'eau vers les peignes d'alimentation et de retour. Chaque distribution individuelle du système de chauffage par le sol a sa propre vanne de régulation.
2. Soupape de purge d'air automatique.
3. Vanne d'équilibrage manuelle.
4. Robinet de vidange.
5. Capteur de température pour l'alimentation et le retour.
6. Débitmètres à chaque entrée du collecteur.
7. Le filtre est un collecteur d'impuretés sur la conduite de retour.

Quelques avantages du chauffage d'appartement

Le système de chauffage par le sol appliqué dans un appartement en tant que sous-système de distribution zonée du liquide de refroidissement est une direction prometteuse dans la construction de bâtiments à plusieurs appartements ou multifonctionnels.Un tel système facilite l'entretien de l'une de ses sections par les employés de l'organisation gestionnaire, réduit considérablement le temps nécessaire aux travaux de réparation et d'entretien.

Les résidents bénéficieront de possibilités illimitées pour toute modification du schéma, d'une indépendance totale par rapport au système de chauffage général d'un immeuble à appartements.

Voici quelques-uns des avantages dont bénéficieront les propriétaires d'appartements :

• le système d'appartement, où la distribution du chauffage au sol est utilisée, offre la possibilité d'éteindre n'importe quel appareil de chauffage séparément des autres ou de le régler ;
• des conditions de vie confortables sont maintenues;
• le paiement se fait selon le compteur, même s'il s'agit d'un immeuble neuf où certains appartements ne sont pas habités ;
• rien ne vous empêche de faire un sol chaud en le connectant au système.

Type de câblage

Selon le paragraphe 6.3.3 du SP 60.13330, dans les systèmes de chauffage d'appartements, les canalisations en matériaux polymères sont autorisées lorsque les paramètres du liquide de refroidissement ne doivent pas dépasser: température - +90 ⁰C, pression - 1,0 MPa.

Important! La méthode de pose des canalisations doit garantir leur remplacement facile lors des réparations.

Selon le paragraphe - il est recommandé de réaliser le câblage de chauffage sous le plancher en polymère caché dans le tube annelé. La pose à ciel ouvert est autorisée derrière les plinthes, les écrans où les dommages mécaniques et l'exposition directe aux rayons ultraviolets sont exclus.

Il est recommandé d'utiliser des types de câblage tels que :

• poutre à deux tubes ;
• périmètre à deux tuyaux ;
• mixte.

Radiation

Le câblage du faisceau à deux tubes permet de connecter un appareil séparé à l'armoire électrique de l'appartement. Le remplissage du sol n'est effectué qu'après l'installation des ondulations, l'installation des fixations au sol, l'installation d'une boucle de compensation, les tests de pression à la pression admissible.

Selon les codes du bâtiment, le chauffage par le sol dans un appartement est posé sans joints. Les produits de la gamme PE-X sont fabriqués par des entreprises dans des baies, il est recommandé de calculer à l'avance le métrage requis.

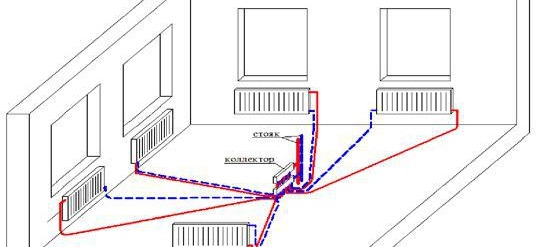

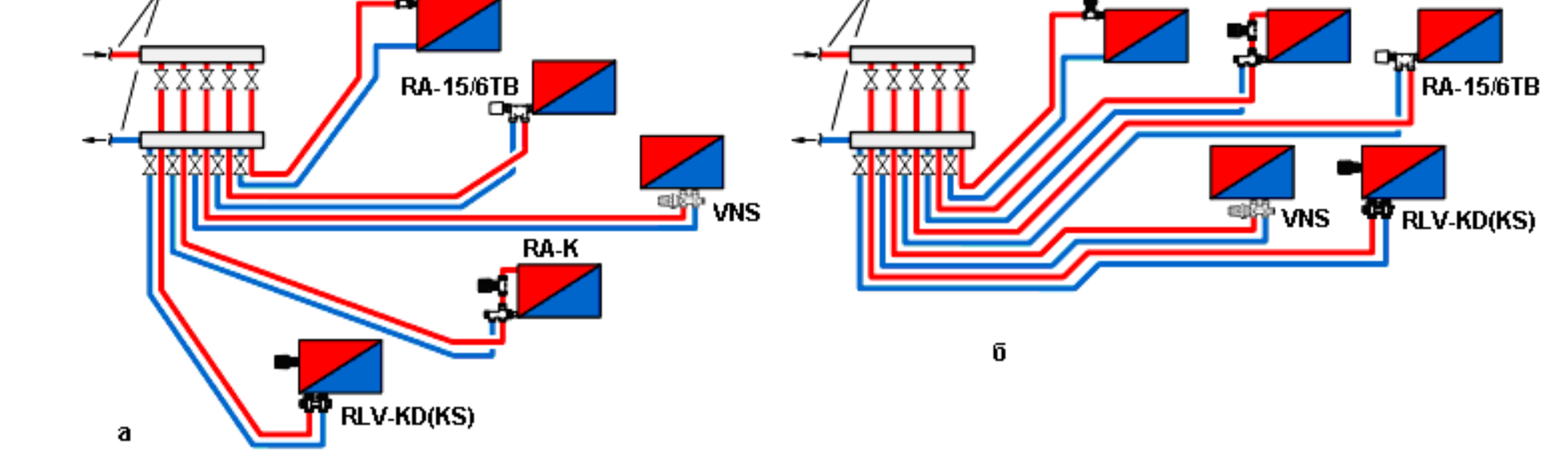

La meilleure option est le câblage par faisceau, dans lequel chaque appareil est connecté individuellement au collecteur de distribution. Il n'y a pas de connexions intermédiaires sur le chemin du collecteur à l'appareil, ce qui garantit une grande fiabilité. De plus, une modification du débit à travers l'un des dispositifs n'affecte pratiquement pas le fonctionnement des autres.

Périmètre, mixte

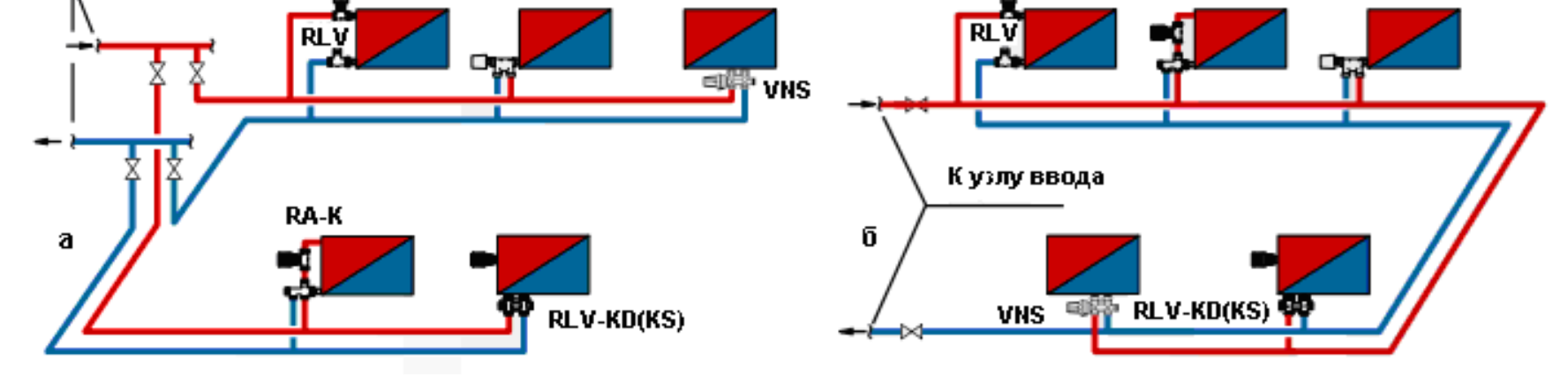

Lorsque le câblage du faisceau au milieu du plancher n'est pas souhaitable pour une raison quelconque, un câblage périmétrique à deux tuyaux est utilisé. Il est posé le long des plinthes sous le sol ou ouvertement, mais avec des écrans.

Lors de l'installation du socle, tenez compte de l'emplacement du câblage périphérique afin de ne pas endommager le caloduc. Lorsque plusieurs radiateurs séparés sont situés le long du mur le plus éloigné de l'armoire électrique, le câblage du faisceau est appliqué à l'appareil le plus proche, puis au périmètre entre les appareils restants.

La pose du tuyau de chauffage sous le sol de l'appartement est invisible, n'affecte pas l'apparence de la pièce, ne nécessite pas d'ouverture lors de la réparation ou du remplacement du pipeline.

Choisir des tuyaux

La conception moderne des systèmes d'alimentation en chaleur est basée à 95% sur l'utilisation de tuyaux en plastique, en polyéthylène et en acier inoxydable ondulé. Chacun d'eux a ses propres inconvénients et avantages.

Les tuyaux en métal et en cuivre ont également le droit d'exister, mais en raison de la tendance à la corrosion, du coût élevé, de la complexité de l'installation, leur utilisation est réduite. La préférence est donnée aux produits en plastique dont les caractéristiques ne sont pas inférieures. Pour des recommandations détaillées sur le choix des tuyaux de chauffage, voir la vidéo.

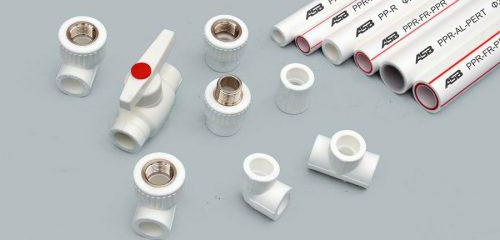

Tubes métal-plastique, polypropylène

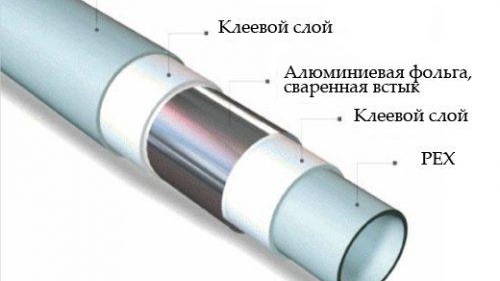

Les tuyaux en métal-plastique sont largement utilisés pour la pose de plomberie, de chauffage et de chauffage par le sol.Ils se plient bien, sont faciles à monter, résistent à des températures et à des pressions importantes et ont un coût budgétaire.

Le métal-plastique est constitué de couches hétérogènes avec différents coefficients de dilatation thermique.L'expérience d'application montre que lors de l'utilisation de métal-plastique pour l'alimentation en eau chaude, les couches sont séparées, le tuyau tombe en panne après 5 à 7 ans. Un tel câblage de tuyaux de chauffage dans le sol n'est pas recommandé.

Le polypropylène n'a pas de couches, résiste librement à la durée de vie garantie par le fabricant. Le principal inconvénient est la nécessité de respecter strictement la température, le temps de chauffage avec un fer à souder lors de l'installation. Le polypropylène a une faible conductivité thermique et ne peut pas être utilisé pour le chauffage par le sol.

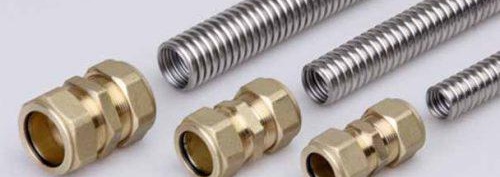

Tuyau en acier inoxydable ondulé

Le tuyau annelé en inox, développé à l'aide de technologies innovantes, est recommandé pour la pose des réseaux de chauffage. Lors de l'utilisation d'un tel produit, il est facile de distribuer le chauffage au sol dans un nouveau bâtiment ou de remplacer d'anciennes canalisations.

Voici quelques-uns des avantages de son utilisation :

• se plie facilement;
• fournit une connexion simple des raccords, facilite, accélère le processus d'installation;
• la conception ondulée compense les fluctuations des dimensions linéaires, les chocs hydrauliques ;
• durabilité;
• ne se corrode pas, il n'y a pas de sédiments sur les murs.

Tubes PE-X

PE-X - produits en polyéthylène réticulé. La réticulation est le processus de renforcement de la connexion des molécules de polyéthylène, obtenant un produit rond. Les tuyaux sont marqués (GOST 52134-2003 pour les fabricants russes) indiquant la méthode de couture :

• PE Xa,
• PE-Xb,
• PE-Xc.

Les molécules de PE-Xa sont réticulées par des peroxydes.Il s'agit d'un processus coûteux et à forte intensité de main-d'œuvre. PE-Xb - réticulation appariée. Le processus est simple, ce sont donc les produits les moins chers de la gamme PE. PE-Xc - réticulation avec des isotopes radioactifs.

Le polyéthylène est perméable à l'oxygène, ce qui permet aux bactéries de se développer à l'intérieur des éléments chauffants. Pour empêcher l'oxygène de passer dans le liquide de refroidissement, le produit est réalisé en multicouche. Une couche d'EVOH est insérée à l'intérieur.

Des développements innovants ont conduit à la création d'un polyéthylène plus résistant aux hautes températures - le PE-RT. Dans la construction moderne, la distribution des tuyaux de chauffage dans un appartement à l'étage est réalisée par PE-RT.

Important! Il est recommandé de choisir un tuyau marqué PE-RT / EVOH / PE-RT, il est à cinq couches, ne laisse pas passer les molécules d'oxygène vers le liquide de refroidissement.

Nom.	Diamètre, mm.	Épaisseur murs, mm.	Prix, rub./mètre.
PE-Xb	16.0	2	59
PE-X/EVOH	16.0	2	28
Elsen PE-Xa	25	3,5	208.6
PexPenta PE-Xc	16	2	50
Tube ondulé en acier inoxydable S9 304	15		95
Caisson HDPE ondulé pour polyéthylène 16 mm	25		12



Conseils simples mais utiles

Quelques conseils utiles pour ceux qui effectuent indépendamment la pose de l'apport de chaleur à l'appartement:

1. Pour tirer facilement le tuyau PE à travers la gaine ondulée, chanfreinez soigneusement l'extrémité, il glissera librement même lorsque l'ondulation est pliée.
2. Pour éviter que l'ondulation ne glisse du manchon lors de l'installation, scellez la bande avec une solution, collez-la avec du ruban adhésif.
3. Considérez le plan de l'appartement, le chauffage chauffera le sol sur les lieux de pose. Montez le long des allées.
4. Montez le radiateur par le haut, par le bas pour plus de rigidité, une circulation complète.
5. Assurez-vous de faire une boucle d'auto-compensation sur chaque collecteur étendu.
6. Installez des convertisseurs, ils sont plus chers, mais beaucoup plus efficaces.

Important! Un outil hydraulique spécial est nécessaire pour installer la résine PE-X. L'ensemble peut être loué ou acheté à partir de 16 500 roubles.

L'élaboration d'un projet de chauffage d'appartement, l'utilisation de systèmes d'appartement est un must lors de la construction de nouveaux bâtiments multifonctionnels à plusieurs étages. Les résidents de ces appartements peuvent réguler indépendamment la température, couvrir ou fermer complètement les robinets pour alimenter les appareils de chauffage afin de créer des conditions confortables. Paiement pour l'utilisation de l'énergie thermique effectué strictement selon le compteur. De plus, regardez une vidéo utile sur le chauffage dans un appartement.
