Comment changer les radiateurs de chauffage dans un appartement

Lorsque la température de l'air dans les locaux n'atteint pas un niveau confortable, que l'état des éléments chauffants ne convient pas aux résidents, il est urgent de changer les piles pour de nouvelles. Il est permis d'installer des radiateurs de chauffage dans un appartement avec le remplacement ou l'augmentation du nombre de sections, mais il est nécessaire de respecter les normes et les règles des actes législatifs en vigueur de la Fédération de Russie.



La connaissance de ces dispositions aidera à délivrer correctement un permis, à choisir un schéma de connexion, à monter correctement, à connecter les appareils de chauffage.

Base légale pour le remplacement d'appareils de chauffage

Le système de chauffage d'un immeuble à appartements est un mécanisme complexe qui nécessite des réglages particuliers au début de chaque période de chauffage, des ajustements périodiques lors de l'apport de chaleur. L'équipement et les canalisations sont la propriété de la maison commune, figurent au bilan et dans le domaine de responsabilité de la société de gestion ou du bureau d'habitation d'un immeuble à plusieurs étages.

La société de gestion (ci-après - la société de gestion) assume la responsabilité administrative et matérielle du maintien du système de chauffage général de la maison dans un état technologiquement irréprochable. Cela permet à la société de gestion d'exercer l'une de ses principales fonctions - la fourniture de services publics pour la fourniture de chaleur aux résidents d'un immeuble d'appartements dans leur intégralité pendant toute la période de chauffage.

Une intervention non autorisée dans le fonctionnement du système, le démontage - installation de radiateurs de chauffage dans l'appartement - est inacceptable. Cela s'applique directement à ceux qui vivent dans des immeubles à plusieurs étages avec un système de chauffage par colonne montante.

La modification du système de chauffage général du bâtiment affectera l'alimentation en chaleur de tous les appartements connectés à la colonne montante. L'ingérence non autorisée est légalement définie comme une violation grave, entraînant une responsabilité administrative et matérielle.

Le Code pénal a le droit d'obliger le locataire à restaurer les modifications apportées, d'imposer une amende administrative. Les voisins touchés ont le droit de poursuivre les frais encourus, en particulier lorsque l'arrêt du chauffage a causé des dommages à la santé.

Le problème est résolu si vous suivez les règles d'installation de radiateurs de chauffage dans un appartement, faites-le légalement. Pour ce faire, l'utilisateur qui décide d'apporter des modifications au système de chauffage doit systématiquement passer par plusieurs étapes jusqu'à l'obtention de l'autorisation.Visitez le service de répartition du Code pénal, rédigez une demande avec une demande d'envoi d'une commission pour résoudre le problème du possibilité de remplacer les appareils de chauffage, de modifier le schéma de connexion, d'installer des radiateurs supplémentaires.

La demande est écrite sous toute forme adressée au chef du Code criminel.
Le gestionnaire du Code pénal est tenu d'accepter la demande, de l'enregistrer sous le numéro entrant indiquant la date de réception et de la tamponner. Suivez ceci.
5 jours sont accordés pour l'examen de la demande, la prise d'une décision du Code criminel.

Avec une décision positive, la commission établit un schéma de la disposition des appareils, de la tuyauterie, détermine leur nombre et leur type autorisé, effectue un calcul hydraulique et détermine le calendrier des travaux.
Le projet ou programme est approuvé par le Royaume-Uni, une organisation d'économie d'énergie.
Une fois les travaux terminés, le système est testé sous pression, connecté au système de chauffage central et un certificat d'acceptation est établi.

Le processus est long, nécessitant des coûts matériels, moraux. Le résultat sera une autorisation officielle de démontage - installation de batteries de chauffage dans l'appartement avec possibilité de modifier le schéma de connexion, d'installer des appareils supplémentaires.Il est recommandé d'effectuer les travaux pendant les mois d'été, avant le début de la période de chauffage.

Pour les résidents d'immeubles d'appartements avec un zonage étage par étage du chauffage central, de tels problèmes ne se posent pas. Le système de câblage appartement par appartement prévu par le projet permet toute modification du schéma sans coordination avec le code pénal, même l'installation d'un chauffage au sol et le raccordement au chauffage central.

Ce que vous devez savoir lors de l'installation de radiateurs

Pour effectuer l'installation de radiateurs de chauffage dans un appartement de vos propres mains, vous devez connaître et respecter les exigences réglementaires établies par les actes législatifs en vigueur sur le territoire de la Fédération de Russie.

Les principales lois de la Fédération de Russie en matière de chauffage et de radiateurs

Les exigences relatives à la conception et à l'équipement des systèmes de chauffage techniques internes en relation avec les radiateurs sont décrites dans la SP 31-106-2002. Ces exigences sont de nature consultative, mais sont prescrites par référence aux normes en vigueur correspondant au profil SNiP.

Les normes et règles pour la conception, l'installation d'appareils de chauffage peuvent être trouvées dans SNiP 2.05.91 ou les modifications actuelles - SP 60.13330.2016. Voici les exigences de base pour la fabrication de composants, de pièces.

Lors de l'installation d'appareils de chauffage, suivez les dispositions de SP 73.13330.2016 (choisissez l'édition de SNiP 3.05. 01-85 de l'année de publication suivante). Il décrit les paramètres qui vous permettent d'installer correctement un radiateur de chauffage dans un appartement, la distance des murs, des sols, des appuis de fenêtre, des contremarches. Ces règles normalisent le nombre de supports, de fixations, l'emplacement des vannes de contrôle et d'arrêt (section 6 du SP 73.13330.2016).

Règles et réglementations de base pour l'installation d'appareils de chauffage

Vous trouverez ci-dessous une sélection des principales dispositions de la réglementation en vigueur sur le territoire de la Fédération de Russie. Certaines règles sont de nature consultative.

1. Dans les systèmes de chauffage à deux tuyaux au sol zoné, il est recommandé d'utiliser un schéma de faisceau pour connecter des batteries individuelles. De plus, un câblage passant à deux tubes autour du périmètre de la pièce est possible, fermé par un boîtier de protection (paragraphe 7.2.2 de SP 31-106).
2. La température de la surface ouverte du radiateur ne doit pas dépasser +70 degrés (7.2.4 SP 31-106).
3. Les appareils de chauffage doivent être installés, en règle générale, sous des ouvertures lumineuses. Un accès libre aux radiateurs pour inspection, réparation, nettoyage doit être prévu (7.2.7.1 SP 31-106).
4. Les conduites d'alimentation des appareils de chauffage doivent être installées avec une pente de 5 à 10 mm dans le sens du flux de liquide de refroidissement. Si la longueur de la tuyauterie est inférieure à 500 mm, la pente n'est pas nécessaire (6.4.1. SP 73-13330.2016).
5. Les matériaux des appareils utilisés et leurs connexions ne doivent pas former de "couple galvanique" (6.4.1 SP73-13330).
6. Distances minimales autorisées lors du montage des appareils : 60 mm du sol ; 50 mm du bas du rebord de la fenêtre, 25 mm de la surface du mur au plan de l'appareil. En l'absence d'appui de fenêtre, le haut de la batterie est installé en dessous du niveau de l'ouverture de 50 mm (6.4.3).
7. Dans un système monotube, la colonne montante est située à une distance de 150-200 mm du bord de l'ouverture, la longueur des connexions doit être <400 mm (6.4.7).
8. Les batteries sont montées strictement verticalement et horizontalement (une pente jusqu'à 2 mm de la grue Mayevsky est autorisée). Fixation - au moins deux supports (lattes) en haut et un en bas. Au lieu du pédalier, il est permis d'installer l'appareil de chauffage sur des supports (au moins deux avec jusqu'à 10 sections). Ne pas utiliser de chevilles en bois lors de la fixation des supports (6.4.8).
9. Les vannes, les clapets anti-retour sont installés selon la flèche marquée sur le corps en fonction du sens de déplacement du liquide de refroidissement. Montez strictement horizontalement ou verticalement, selon la conception.Le libre accès aux éléments de verrouillage et de commande doit être assuré (6.4.12).
10. Les thermomètres, capteurs, vannes thermostatiques sont installés conformément aux exigences spécifiées par le fabricant (6.4.14).
11. Une fois l'installation des éléments chauffants terminée, il est nécessaire de rincer les tuyaux avec de l'eau jusqu'à ce qu'il ne reste plus d'impuretés mécaniques à la sortie (6.1.13 SNiP 3.0.5.01).

Lors de l'installation de radiateurs de chauffage dans un appartement de vos propres mains, assurez-vous de suivre les règles décrites ci-dessus. Cela garantit une installation correcte et de haute qualité, un fonctionnement ininterrompu et à long terme de l'appareil de chauffage.

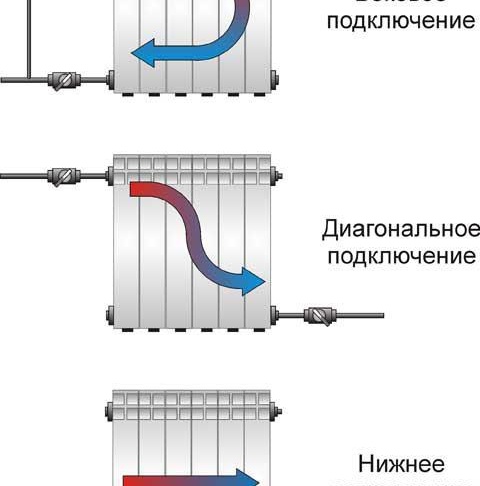

Schémas de connexion du radiateur, efficacité du travail

Selon l'appareil du système de chauffage, il existe différents schémas pour y connecter des appareils de chauffage. Si vous regardez la section, chaque radiateur a des canaux de passage complets supérieur et inférieur à travers lesquels le liquide de refroidissement est fourni et sort.

Chaque section a son propre canal, relié à deux canaux communs, dont la tâche est de faire passer l'eau chaude à travers elle-même, pour recevoir une partie de l'énergie thermique. L'efficacité globale de l'appareil dépend de la quantité de liquide chaud qui a eu le temps de traverser les canaux des sections et de la capacité calorifique du matériau à partir duquel les éléments chauffants sont fabriqués.

La quantité de liquide de refroidissement traversant les canaux des sections individuelles dépend directement du schéma de connexion de l'appareil de chauffage.

Connexion latérale

Avec un tel schéma d'installation de batteries de chauffage dans un appartement, le liquide de refroidissement peut être fourni par le haut ou par le bas. Lorsque l'alimentation se fait par le haut, l'eau passe par le canal commun supérieur, descend par les canaux verticaux des sections individuelles vers le canal inférieur et sort dans la même direction d'où elle vient.

Théoriquement, le liquide de refroidissement doit passer par les canaux verticaux des sections, chauffer complètement le radiateur. En pratique, le fluide se déplace le long de la moindre résistance hydraulique.

Plus la section est éloignée de l'entrée, moins le liquide de refroidissement la traversera.Avec un grand nombre de sections, ces dernières chaufferont beaucoup moins bien, voire resteront froides à basse pression.

Avec la méthode latérale d'installation de l'installation de radiateurs de chauffage dans l'appartement et de l'alimentation par le bas, l'histoire se répète. L'efficacité du réchauffeur ici sera encore pire - l'eau chaude doit monter dans les canaux, une charge gravitationnelle s'ajoute à la résistance hydraulique.

Le schéma de connexion latérale est le plus souvent utilisé pour le câblage des colonnes montantes dans les immeubles d'habitation.

Connexion inférieure

Avec ce schéma, le liquide de refroidissement est alimenté par le bas, traverse les sections et sort par le même canal inférieur. Il utilise le principe de la convection - l'eau chaude monte toujours, l'eau froide descend.

C'est censé être si théoriquement. En pratique, la majeure partie de l'eau chaude passe de l'entrée d'alimentation à la sortie, la partie inférieure de la batterie chauffe bien et le liquide de refroidissement s'écoule faiblement vers le haut. L'efficacité du réchauffeur avec la connexion inférieure des deux flux est inférieure de 15 à 20% à celle du schéma de tuyauterie latérale.

La connectique du bas est bonne car lorsque la batterie est aérée, le reste de la batterie chauffe correctement.

Connexion diagonale

La méthode classique de liage des batteries est diagonale. Avec l'installation correcte des radiateurs de chauffage dans un appartement en diagonale, les sections chauffent uniformément et l'efficacité d'utilisation de l'énergie thermique augmente.

Avec la méthode de tuyauterie diagonale, le liquide chaud entre par le trou de passage commun supérieur, descend à travers les canaux de chaque section et sort du canal de passage inférieur de l'autre côté. Ici le liquide descend de haut en bas, les pertes hydrauliques sont minimes.

Cette méthode présente également des inconvénients.La batterie est aérée, cela doit être surveillé, l'air doit être purgé par le robinet Mayevsky. La seconde est que des zones mortes avec de l'eau froide peuvent se former au fond à basse pression.

Méthode de redirection de flux

La méthode de redirection du flux corrige le principal inconvénient des méthodes de connexion latérale, supérieure et inférieure - la faible pénétration du liquide de refroidissement dans les sections éloignées de la batterie. L'eau chaude suit le chemin de moindre résistance hydraulique.

Lorsque le volume de liquide entrant par le large orifice se compare à la quantité qui passe à travers les canaux des sections, aucune autre eau n'ira. L'essence de la méthode de redirection est de forcer le liquide de refroidissement à traverser toutes les sections.

Avec le schéma supérieur d'installation d'un radiateur de chauffage, ceci est réalisé en installant un bouchon devant la dernière section à la sortie. Le bouchon force l'eau à passer à travers toutes les sections, ne laissant que la dernière section.

Avec une connexion inférieure, le bouchon est installé immédiatement après la première section du collecteur d'alimentation. Cela fait monter l'eau chaude à travers la première section, passe à travers les canaux des sections restantes jusqu'à la sortie.

Dans les deux cas, la connexion passe en mode diagonal. Le corps du radiateur se réchauffe uniformément, l'aération est exclue et la plus grande efficacité d'utilisation de l'énergie thermique est atteinte. Un tel schéma est utilisé pour des éléments chauffants tubulaires où la section transversale des canaux de section est comparable à la section transversale des passages horizontaux.

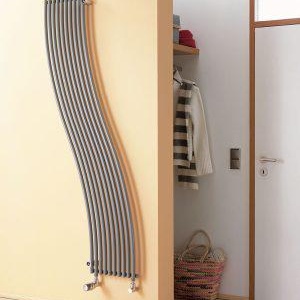

Une connexion plus complexe est utilisée pour les radiateurs tubulaires verticaux à motif diagonal. Le service se fait par le bas, la sortie par le haut du côté opposé.

Après la première section, un bouchon semi-traversant est installé à l'entrée et un bouchon plein est placé avant la dernière section à la sortie. Une partie de l'eau chaude passe à travers le bouchon de sol dans le canal inférieur, une partie monte dans la première section. Ce flux est uniformément réparti le long des canaux verticaux, descend, sort par la dernière section.

Ces bouchons sont utilisés sur les radiateurs conventionnels, ils sont vendus prêts à l'emploi et installés à la place des bouchons ou au niveau des raccords de canalisation. L'inconvénient est que la résistance hydraulique de la batterie augmente fortement en raison de la faible section du canal de la dernière section à travers laquelle s'écoule le fluide.

En cas de raccordement latéral, une rallonge de débit est installée en sortie. Voir les explications détaillées et détaillées de cette méthode d'installation d'un radiateur de chauffage dans un appartement dans la vidéo ci-dessous.

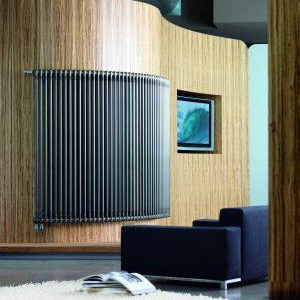

Quel radiateur est le meilleur ?

Parmi tous les radiateurs qui sont vendus dans le magasin, choisissez celui que vous aimeriez voir dans votre chambre. Il doit s'intégrer à l'intérieur, peut-être même être sa partie exclusive. Considérez plus loin ses caractéristiques.

Le choix des radiateurs peut se baser sur les indicateurs suivants :

• Où vas-tu t'installer ?
• type de radiateur ;
• Matériel;
• Puissance;
• pression de fonctionnement ;
• panneau sectionnel ou monolithique;
• apparence exotique;
• le prix.

Les radiateurs en fonte durent longtemps, mais ils sont lourds, nécessitent initialement des cloisons et le remplacement des joints, mettent beaucoup de temps à chauffer et ont une mauvaise dissipation de la chaleur. Ils coûtent un peu moins cher que les bimétalliques.

Les radiateurs bimétalliques et en aluminium n'ont aucune différence d'un point de vue pratique.La pression de travail, même dans les immeubles de grande hauteur, ne dépasse pas 10-12 atm, et ces radiateurs y résistent librement. Regardez dans le passeport - le fabricant indique la pression de travail et les tests de pression, qui ne sont pas inférieurs à 15 atm. Ceci s'applique aux maisons avec un système de colonne montante.

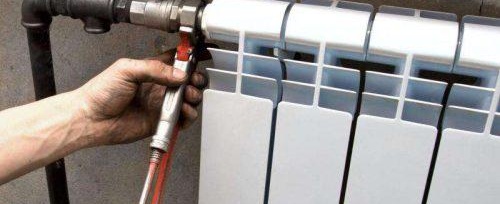

Nous collectons, installons, connectons le radiateur

Le processus d'assemblage et d'installation d'un radiateur n'est pas compliqué, mais il nécessite des outils et des équipements spéciaux. Pensez qu'il pourrait être utile de contacter un organisme spécialisé.

La meilleure option est de conclure un contrat pour l'installation de radiateurs avec le Code criminel. Ils le feront conformément aux règles d'installation des batteries de chauffage dans un appartement, effectueront des tests de pression et signeront un certificat d'acceptation pour le fonctionnement.



Pour ceux qui décident de travailler seuls - quelques conseils sur la préparation et l'installation de l'appareil de chauffage.

• N'oubliez pas de purger le reste de l'eau du système.
• Débranchez l'ancienne batterie.
• Inspectez l'état des radiateurs, retirez l'emballage plastique, retirez le film de protection des filetages, le cas échéant.
• Ouvrez le kit universel de connexion de la batterie. Le kit est sélectionné avec un filetage en fonction du diamètre des canalisations d'alimentation. Le résultat devrait être: deux raccords avec un filetage à droite, deux raccords avec un filetage à gauche, deux femmes américaines avec des écrous, deux robinets, une fiche, un robinet Mayevsky, des supports ou des bandes pour fixer les piles. La norme de filetage interne est de 3/4 de pouce, à droite. C'est ce dont vous avez besoin pour installer un radiateur de chauffage dans un appartement à partir de la norme minimale.
• Retirez les joints en silicone des raccords, vissez-les dans le radiateur pour vérifier les filetages.S'il n'y a pas d'espace, dévissez les raccords, installez les joints. Il y a un espace - vérifiez, nettoyez les filetages, il peut rester un film protecteur.

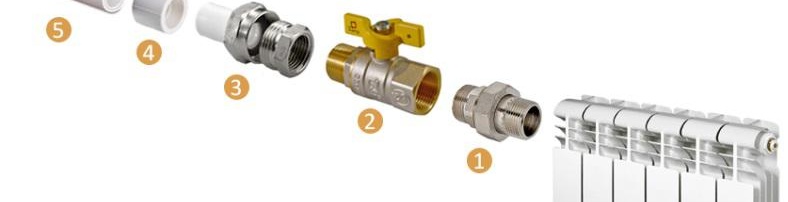

• Assemblez séparément les connexions : raccord + américain + robinet pour l'alimentation et le retour, raccord + prise, raccord + robinet Mayevsky. Les connexions reposent sur un ruban adhésif ou un câble. Sur le bouchon et le robinet de Mayevsky - les joints, le remorquage n'est pas nécessaire. Étirez les connexions.
• Vissez les kits assemblés dans le radiateur, n'oubliez pas de mettre des joints en silicone sur les raccords. La batterie est prête, vous pouvez l'installer.
  Mettez le réchauffeur dans la position de conception, connectez-vous temporairement aux canalisations. Si l'installation est effectuée sur d'anciens tuyaux, les trous du nouveau radiateur doivent être coaxiaux avec l'ancienne batterie, la norme commune est de 500 mm.
• Marquez le haut de l'appareil de chauffage, marquez les emplacements de montage des supports. Retirez la batterie, montez les supports, réinstallez. Le radiateur doit avoir une pente de 2 à 3 mm par rapport à la grue Mayevsky, strictement verticalement, et reposer fermement sur les supports. Vérifiez par niveau. Il reste à se connecter aux canalisations.

Respectez les normes d'installation des batteries de chauffage dans l'appartement, décrites ci-dessus. Une fois l'installation terminée, appelez un représentant du Code criminel pour le sertissage et la signature du certificat d'acceptation. C'est une étape importante du travail final.
