Comment équiper le système de chauffage dans la maison

Le chauffage est l'un des facteurs les plus importants pour créer du confort. Et son bon agencement devient important. Par conséquent, il est nécessaire de savoir équiper le système de chauffage de la maison, tout en évitant les erreurs et en réalisant un chauffage uniforme des batteries de chauffage.

Choisir un système de chauffage

Tout d'abord, choisissez le système de chauffage que vous comptez utiliser dans votre maison.

Le plus courant dans les maisons est un système de chauffage de l'eau, que nous considérerons. Faites un projet dans lequel vous fournissez une chaudière de chauffage, des radiateurs, des communications, des dispositifs de contrôle de la température et le contrôle de l'ensemble du système. Calculez la puissance requise du système, en fonction de la superficie et du volume des locaux de la maison.



De plus, faites une liste des matériaux, équipements et outils nécessaires. Achetez tout selon la liste. Certains outils ne peuvent pas être achetés, mais loués.

Il faut aussi considérer caractéristiques du choix d'un système de chauffageavant de procéder à l'installation.

Caractéristiques du chauffage de l'eau

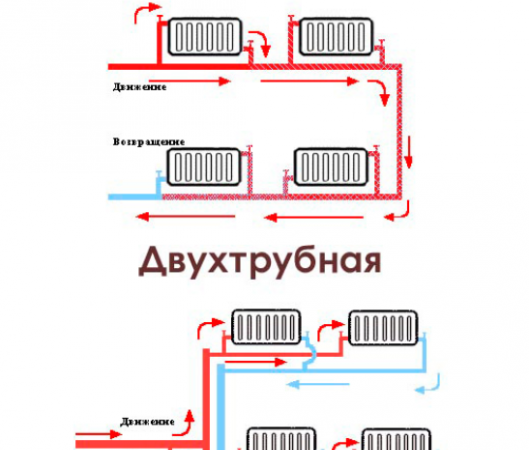

Aujourd'hui, deux grands groupes de chauffe-eau, il s'agit d'une conception à deux tuyaux et à un tuyau. Dans le cas de la deuxième option, il convient de noter qu'elle est moins chère et plus simple.Une assez bonne solution serait de l'installer dans une maison à un étage, mais dans le cas de surfaces assez grandes, notamment plusieurs étages, un système de chauffage à deux tuyaux serait l'option la plus appropriée.

Avantages et inconvénients

Tout d'abord, il est nécessaire de considérer toutes les caractéristiques positives et négatives d'un tel système de chauffage de batterie.

Même s'ils sont plus chers, ces types de systèmes peuvent être trouvés beaucoup plus souvent que les systèmes monotubes, car ils conviennent mieux à une installation dans des bâtiments à plusieurs étages, ainsi que dans des bâtiments à configuration complexe.

Il convient de noter que toutes les décisions nécessaires concernant l'agencement du chauffage doivent être prises même lors de la phase de construction du bâtiment. Mais en même temps, l'installation dans des bâtiments déjà construits est également autorisée, bien que ce soit un peu plus compliqué.

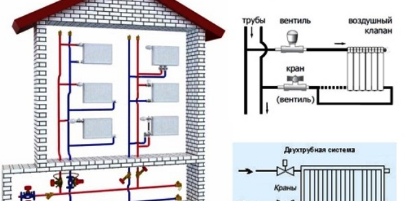

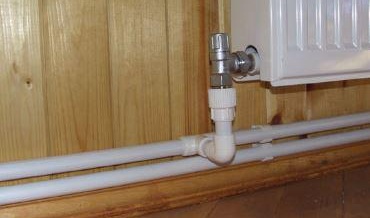

Le système de chauffage à deux tuyaux tire son nom caractéristique d'une caractéristique. En particulier, c'est un moyen de déplacer le liquide de refroidissement. Plus précisément, après chauffage, le liquide de refroidissement se déplace à travers un tuyau vers le radiateur, en sort et retourne au dispositif de chauffage d'une manière complètement différente. Dans le même temps, il convient de noter que tous les appareils de chauffage sont connectés en parallèle, ce qui permet donc de réguler indépendamment la température.

En parlant des avantages de cette conception, il convient de noter ce qui suit:

• Tout d'abord, chacun des radiateurs a la même température.
• De plus, il est possible d'installer un thermostat, qui vous permettra de contrôler entièrement la température dans les locaux.
• En cas de panne d'un de leurs appareils, les autres continuent de fonctionner sans interruption.
• De plus, un facteur fondamental de la popularité était la possibilité d'utiliser ce type de système dans n'importe quel bâtiment.

Considérant directement les lacunes, il ne faut pas perdre de vue :

• Un assez grand nombre de tuyaux et de composants de raccordement, ce qui augmente considérablement le coût du système.
• Le processus d'installation du système est assez compliqué.
• De plus, le système lui-même a un coût assez élevé, comparé à un système monotube, son prix sera plusieurs fois plus élevé.

Variétés d'un système de chauffage à deux tuyaux

Parlant des variétés d'un tel système de chauffage, il convient de noter que sa classification s'effectue de la même manière qu'un système monotube, plus précisément, un tel chauffage peut être équipé d'une circulation d'air forcée ou naturelle, en plus, d'avoir des horizontaux et verticaux câblage.

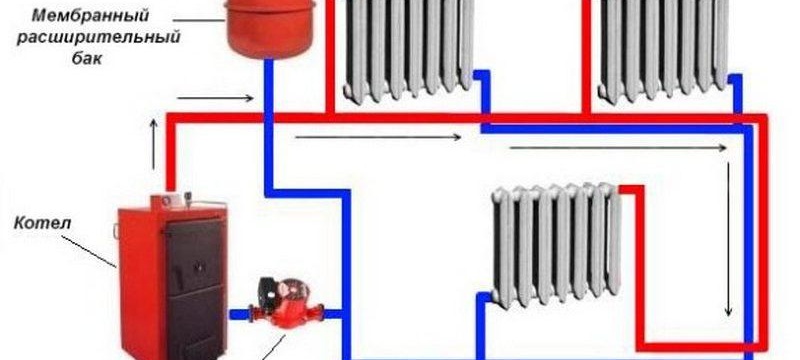

Parlant d'un système à circulation naturelle, il convient de noter que son fonctionnement est dû au chauffage et à la suite d'un changement de la densité de l'eau.

Lors de l'utilisation de ce système, vous pouvez observer un certain nombre d'inconvénients supplémentaires, parmi lesquels:

• Compte tenu de la température dans la chaudière et les radiateurs, il convient de noter qu'elle change assez souvent, de plus, brusquement.
• La longueur de l'arrangement de pipeline ne doit pas dépasser les normes généralement acceptées, c'est-à-dire 30 mètres.
• De plus, il existe un risque de gel assez élevé dans la berge et le radiateur.
• Et le dernier est le besoin de tuyaux de grande taille, ce qui augmente considérablement le coût de construction.

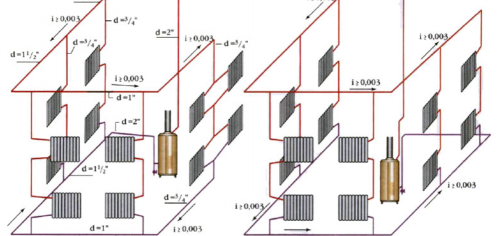

Système de chauffage à deux tuyaux avec câblage vertical dans une maison à un étage

Parmi les caractéristiques de cette option pour organiser le chauffage, il convient de noter la possibilité d'installer des tuyaux de grand diamètre, ainsi qu'une pression assez élevée, en raison de la différence d'alimentation en liquide de refroidissement et de niveau de retour.Lors de l'installation, vous devrez observer la pente. En même temps, il y a un petit inconvénient, dans cette situation, l'installation supplémentaire d'un vase d'expansion, qui est installé dans le grenier, peut être nécessaire.

En parlant de fond, bien sûr, c'est l'absence de frais d'électricité (une pompe qui consomme constamment à partir de 100 watts par heure), ce qui permet d'économiser décemment le budget en un mois. Et surtout un tel système sera pertinent dans les zones avec des pannes de courant.

Pour ceux qui ont choisi un système de chauffage à deux tuyaux avec un câblage supérieur, il est plutôt peu intéressant que tous les tuyaux soient situés sous le plafond. Dans le même temps, l'emplacement des éléments dans ce cas implique l'installation d'un tuyau d'alimentation au-dessus des fenêtres, tandis que la citerne est installée directement sous le plafond. Lors de la mise en œuvre d'une telle solution, il convient également de prendre en compte le fait que la circulation du liquide de refroidissement dans ce cas peut être quelque peu réduite en raison de la longueur réduite de la colonne montante. Et d'ailleurs, des canalisations seront équipées dans chacun des locaux.

Il convient également de noter qu'avec une petite distance de la fenêtre au plafond, vous devrez faire une découpe dans le plafond, tout en isolant la partie supérieure du réservoir afin qu'il reste toujours dans l'espace chauffé. Mais une solution utilisant un vase d'expansion est possible.

Dans ce cas, les dimensions du réservoir seront légèrement plus grandes, grâce à quoi la colonne montante est également légèrement plus longue. Mais il faut également tenir compte du fait qu'il n'est pas possible de prélever de l'eau technique du système, faute de possibilité de combiner des réservoirs.

De plus, il convient de noter que l'installation de la ligne de retour, qui s'effectue également sous le plafond, ou près du sol, ce qui est plus productif. Mais il faut également tenir compte du fait que le système de chauffage à deux tuyaux d'une maison privée, dont le schéma est donné ci-dessous, ne permettra pas l'utilisation d'éléments de raccordement, car dans ce cas, il est presque impossible d'éviter cet inconvénient.



Apparence du système

Ainsi, les tuyaux installés au-dessus des fenêtres et sous le plafond ont un effet néfaste sur l'apparence de la pièce. Et en plus, à cause du plafond, une certaine partie de la chaleur est perdue, ce qui aurait dû presque améliorer le régime de température. C'est pourquoi un système de chauffage à deux tuyaux est parfois utilisé, dont le schéma est une connexion de canalisation sous les radiateurs, mais en même temps, il élimine toutes les lacunes.

Il convient également de noter que lors de l'alimentation en liquide de refroidissement, il est assez rare, ou plutôt pratiquement jamais, que des poches d'air se produisent, car il y a beaucoup de pression dans la colonne montante. Il convient également de noter que lorsqu'ils sont inclus dans le circuit de la pompe, l'utilisation de tuyaux de dimensions minimales est autorisée.

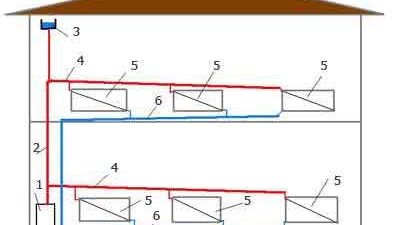

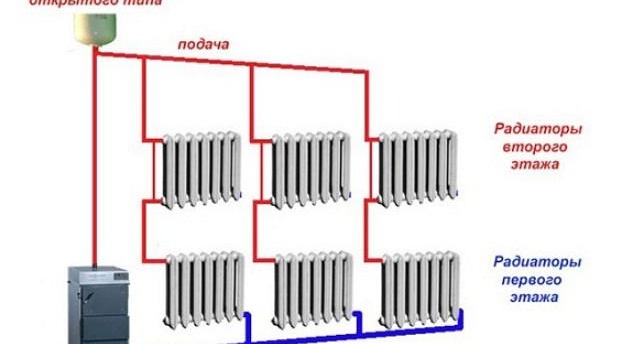

Disposition du câblage vertical à deux tuyaux dans une maison à deux étages

Dans le cas où un système de chauffage à deux tuyaux d'une maison à deux étages est équipé, c'est le câblage vertical qui devient plus efficace. Cela est dû au fait qu'en raison de la hauteur des radiateurs, la circulation de l'air est considérablement augmentée.Ce facteur détermine le débit d'eau dans le réservoir de distribution situé dans le grenier, après quoi le liquide de refroidissement est rapidement dirigé vers les radiateurs via une canalisation inclinée.

Dans cette variante, contrairement à la précédente, il est permis de raccorder un réservoir de distribution à un vase d'expansion. De plus, lors de l'utilisation d'une chaudière à charbon ou à bois, une autonomie et une indépendance totales vis-à-vis de l'électricité sont atteintes.

Une variante plus réussie est la combinaison de plusieurs systèmes, nous parlons lorsqu'un système de chauffage monotube et bitube est utilisé ensemble. Dans une telle situation, le principal avantage du système demeure également - la régulation du régime de température des pièces individuelles.

Vous pouvez également envisager une autre option, en particulier la pose de tuyaux sous la forme d'un système de "plancher chaud". Ainsi, non seulement ils transfèrent de la chaleur aux appareils de chauffage, mais ils chauffent également les sols.

Ce système présente également des inconvénients qu'il faut souligner :

• Ils nécessitent beaucoup de tuyaux.
• Dans certains cas, des problèmes surviennent lors du choix d'un emplacement pour installer un vase d'expansion.
• En raison de son encombrement, le système gâche l'esthétique de la pièce.
• Si vous souhaitez toujours masquer les tuyaux, vous dépenserez beaucoup d'argent pour des garnitures décoratives supplémentaires.
• Le deuxième étage se réchauffera un peu mieux que le premier.
• La combinaison de vase d'expansion et de distribution n'est pas toujours possible.
• Et le dernier inconvénient est le manque de possibilité d'installation dans d'autres pièces.

Fondamentalement, un système de chauffage à deux tuyaux avec un câblage supérieur est utilisé en raison de son principal avantage - un taux de circulation élevé, alors qu'il n'y a pas de sas à l'intérieur.

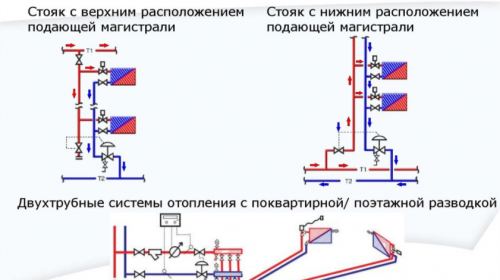

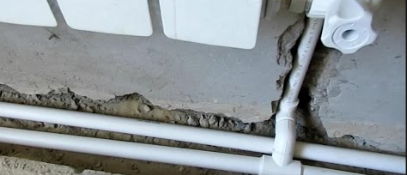

Système de chauffage à deux tubes avec câblage inférieur

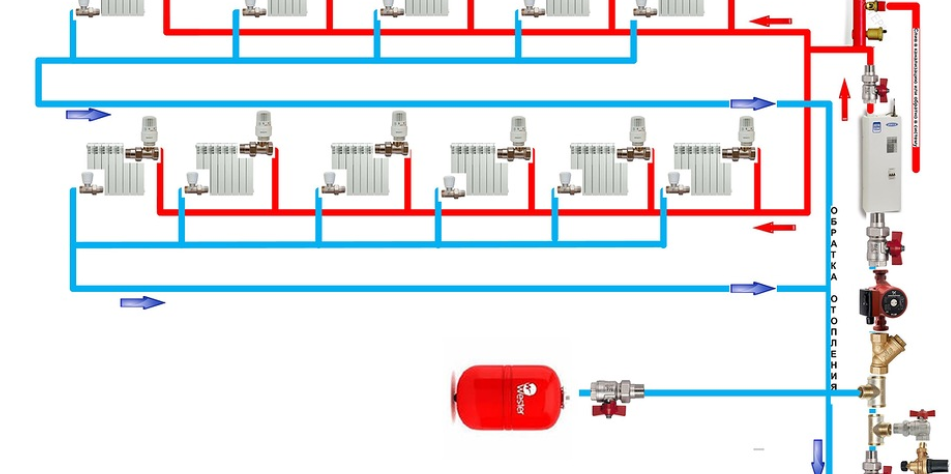

De plus, un système de chauffage à deux tuyaux avec un câblage inférieur est également assez courant. Cette conception présente plusieurs caractéristiques, notamment:

• Tout d'abord, un diamètre nettement plus grand du pipeline.
• De plus, le pipeline est monté en biais.

Considérant ce système, il convient de noter que son installation s'effectue à la fois en variante à circulation naturelle et à circulation forcée. En règle générale, le système est équipé dans les maisons avec un sous-sol médiocre, ainsi qu'un toit en pente.

Notez que lors de l'utilisation du câblage inférieur, le pipeline est monté sous les radiateurs ou au même niveau qu'eux. Le principal facteur négatif est l'apparition assez fréquente de coussins d'air, qui nécessite l'installation de grues Mayevsky sur chacun des radiateurs.

Les avantages d'un tel système comprennent:

• Efficacité assez élevée.
• Disponible pour installation dans un bâtiment inachevé.
• Il est possible d'éteindre le chauffage de pièces individuelles ou même d'un étage entier.
• L'ensemble du système est assez facile à régler, de plus, il est possible de superposer certains radiateurs.
• Les éléments de verrouillage d'une conception sont montés dans un seul local.

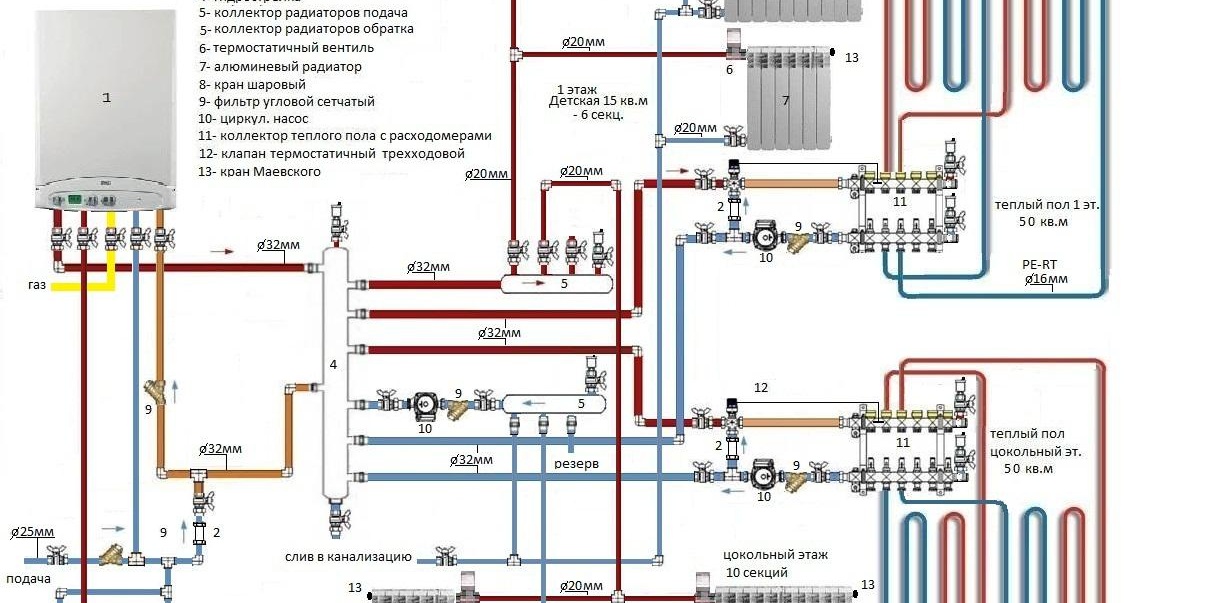

Parmi les variétés d'un tel système, on peut noter des schémas avec placement parallèle ou collecteur de radiateurs. Dans le cas du placement du collecteur, deux canalisations sont connectées au radiateur, en particulier la sortie et l'alimentation. Dans ce cas, toutes les pièces se réchauffent un peu mieux, mais nous notons que le système est assez coûteux, car il nécessite des matériaux de tuyauterie et des structures de connexion supplémentaires.

Installation d'un système de chauffage à deux tuyaux

Démarrez l'installation du système en suivant les instructions en fonction du système sélectionné. Dans notre cas, il s'agit du chauffage de l'eau.

Installez les radiateurs à l'aide d'un perforateur et des raccords nécessaires (fixations).Habituellement, les fixations sont livrées avec des appareils de chauffage. Équiper la pièce d'un chauffage au sol, si prévu par le projet.

Calculez séparément le nombre de tuyaux, adaptateurs, tés, etc. pour le système de chauffage. Faites un schéma détaillé de l'emplacement de tous les éléments du système, en indiquant l'échelle. Dessinez sur le diagramme où les communications auront lieu. Lors de cette opération, tenez compte de l'emplacement des câbles électriques afin de ne pas les endommager accidentellement.

Avant de mettre l'installation de chauffage en marche, purgez l'air de l'installation en dévissant la vanne jusqu'à l'apparition d'eau (dans ce cas, des « bouchons » d'air sortiront de l'installation). Confiez le lancement du système de chauffage à des spécialistes, sinon la chaudière de chauffage sera retirée du service de garantie.

Après avoir connecté le chauffage, vérifiez tous les joints des tuyaux et les endroits où ils sont connectés aux appareils de chauffage pour vous assurer que les connexions sont sûres et étanches. Si nécessaire, éteignez le système et corrigez les défauts d'installation.

Lors de l'installation d'un système de chauffage à deux tuyaux, un certain nombre de règles doivent être prises en compte:

• Sans faute, le tuyau d'alimentation doit être situé au-dessus de la sortie.
• De plus, l'emplacement des deux pipelines doit être parallèle.
• Le vase d'expansion doit être installé plus haut que la chaudière.
• Lors de l'aménagement d'un système à circulation naturelle, la canalisation doit être installée avec une pente jusqu'au dernier radiateur.
• Tous les composants doivent être équipés de vannes.
• Il ne doit pas y avoir d'angles droits dans la canalisation, car ils provoquent des poches d'air.
• Lors de l'installation d'un système avec un câblage vertical, une isolation supplémentaire est nécessaire pour installer le réservoir.
• Toutes les dimensions des composants de raccordement doivent correspondre entièrement aux dimensions du tuyau.
• Et bien sûr, toutes les fixations doivent être fabriquées et répondre à toutes les exigences des normes nationales.

De plus, lors de l'installation d'un collecteur dans un système de chauffage à deux tubes, son installation doit être effectuée de manière à ce que la distance à l'un des radiateurs soit identique. Parlant du matériau du pipeline, nous notons qu'il est sélectionné en fonction des résultats des calculs hydrauliques, ainsi que des souhaits du propriétaire directement. A la fin des propositions, familiarisez-vous avec le matériel comment choisir la bonne batterie de chauffage selon le système choisi.
