Pose d'un plancher chauffant électrique dans la chape

Le chauffage au sol électrique est désormais utilisé partout, non seulement dans les pièces à vivre, mais aussi sur les balcons, les salles de bains et les cuisines. Il peut également être utilisé comme source de chauffage supplémentaire dans la pièce avec un radiateur. Son attrait réside dans sa simplicité d'installation et son chauffage rapide de la base du sol. Mais il est très important d'étudier la technologie de fabrication d'un sol chaud dans une chape, de sorte qu'à l'avenir, il n'y aura pas de difficultés de fonctionnement.

Outils



Pour pose de chauffage au sol vous devez vous approvisionner en un certain ensemble d'outils, qui différeront en fonction des conditions spécifiques et de la liste des travaux effectués. Parmi les principaux figurent :

• Kit de chauffage par le sol, qui comprend des éléments chauffants, des capteurs de température, un système de protection RCD.
• Câblage électrique, option de câble sélectionnée (unipolaire, bipolaire).
• Attaches et fils de connexion.
• Câble en cuivre faisant office de masse.
• Treillis ou module de renforcement.
• contrôleur de température et plus encore.

En ce qui concerne les installation d'un plancher chauffant électrique dans la chape, vous devrez alors utiliser des pinces, des pinces spéciales, un sèche-cheveux de bâtiment lors du raccordement du câble chauffant, etc. Lorsque tout cela est disponible, vous pouvez commencer à planifier la surface, la répartition qualitative des éléments chauffants. Ceci, à son tour, vous permettra de calculer correctement la quantité requise de chauffage par le sol.

Calcul des matériaux

Certains fabricants fournissent à leurs consommateurs des tableaux prêts à l'emploi qui vous permettent de déterminer exactement combien d'éléments d'un sol électrique chaud doivent être achetés pour une installation de haute qualité. Cela dépendra beaucoup de la pièce elle-même, de sa perte de chaleur. Cela déterminera l'étape requise de pose des éléments chauffants, qui couvrira toute la surface possible. Il convient de noter que lors de l'utilisation chauffage au sol électriqueet en tant que principale source de chaleur, le câble chauffant sous la chape en béton doit couvrir plus de 70% de la surface de toute la pièce.

Plus facile à faire des calculs lorsqu'il est utilisé dans le travail chauffage au sol infrarouge. Il suffit d'acheter le nombre d'éléments chauffants qui couvriront une zone prédéterminée de la pièce.

Le câble électrique est calculé en fonction de sa longueur pour se connecter au câblage, au thermostat, au compteur et aux autres éléments du chauffage par le sol. Il ne sera même pas superflu d'avoir une certaine marge, de sorte que lors de l'installation d'un sol chaud, vous n'ayez pas à être distrait du travail.

Lorsqu'il est effectué pose de plancher chauffant électrique, alors vous devez immédiatement oublier la connexion directe de tous les composants directement à la prise. Il est strictement interdit de le faire pour votre propre sécurité.

Il ne serait pas superflu de vérifier l'entrée électrique de l'appartement ou de la maison, qui doit supporter toute la charge et avec une marge par rapport au sol chaud. Sinon, vous devrez le remplacer par celui qui convient, ainsi qu'installer les fusibles appropriés (dispositifs automatiques).

Préparation de surface

Avant de commencer l'installation d'un sol chaud dans une pièce, la surface doit être préparée pour le travail. Dans certains cas, vous devrez même supprimer l'ancien coupleurs'il est très endommagé et présente de graves défauts.Il est retiré à la base, à la dalle de sol si possible. Après cela, tous les débris et la saleté sont éliminés de la surface.

S'il y a de légères différences de hauteur sur tout le sol de la pièce, des nids-de-poule, des fissures, il est préférable de remplir une couche insignifiante d'une chape ciment-sable rugueuse. Les travaux ultérieurs ne peuvent être commencés qu'après le séchage complet de la solution.

Lorsque tout est prêt, une couche d'imperméabilisation est réalisée. En plus de la base du sol, le matériau doit également aller sur le mur, d'environ 10 à 15 cm.À l'avenir, les sections excédentaires seront facilement coupées avec un couteau de construction. Il ne faut pas oublier le ruban amortisseur (étanchéité verticale), qui est nécessaire pour supprimer la dilatation thermique de la chape lors du fonctionnement d'un chaud plancher électrique.

isolation thermique

Une couche isolante est créée pour conserver la chaleur à l'intérieur de la pièce et ne pas la gaspiller dans les pièces sous-jacentes. La quantité de matériau utilisée dépendra de la pièce elle-même, de sa configuration, ainsi que du type de surface de la pièce. isolation thermique Il a également ses propres objectifs, qui doivent se manifester pendant le fonctionnement:

1. Le chauffage au sol peut servir de source de chauffage supplémentaire dans la pièce. Dans ce cas, il suffit d'acheter du polyéthylène expansé avec un revêtement en feuille (penofol). Cela servira de substrat pour un plancher électrique chaud sous une chape lors de l'installation.
2. Des feuilles de mousse de polystyrène extrudée ou de polystyrène expansé auront fière allure sur le sous-plancher lorsque l'étage inférieur est chauffé. L'épaisseur appropriée est également sélectionnée dans la plage de 20 à 50 mm. Peut choisir parmi toute la liste et un autre isolationavec une force suffisante. L'essentiel est qu'il ait l'épaisseur appropriée.
3. Les pièces du dessous n'ont pas toujours leur propre système de chauffage. Cela s'applique principalement aux sous-sols et aux garages. Ici, l'isolation doit avoir une couche allant jusqu'à 100 mm. Un matériau alternatif est la laine minérale, qui a des qualités et des caractéristiques similaires.

L'isolation peut également être posée le long des murs. Cela aidera également à amortir la dilatation thermique de la chape pendant le fonctionnement du système de chauffage par le sol. Mais ici, l'isolant doit être compressible et avoir une épaisseur ne dépassant pas 20 mm.

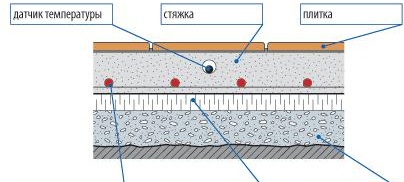

Ensuite, le treillis de renfort est posé, ce qui crée non seulement une "tarte" très durable du sol chaud, mais offre également la possibilité de fixer des éléments chauffants sur lui-même. Au lieu d'une couche renforcement l'ajout de microfibres à la solution avec des plastifiants convient.

Sélection de la zone de chauffage

Le transfert de chaleur dans la pièce doit être le même sur toute la surface. Sinon, vous risquez de rencontrer une surchauffe de l'élément chauffant et sa défaillance. Ensuite, il faudra produire non seulement réparation d'une section séparée, et parfois - et tout le sol chaud. Pour éviter cela, le câble est placé dans Chape en béton, qui a une composition identique sur toute la surface et la même distance du haut du remblai à la paroi du câble. Oubliez les matériaux isolants thermiques légers, comme la sciure de bois ou l'argile expansée.

Tout dépendra de l'option choisie. revêtement de sol, son degré de qualités d'isolation thermique. Après tout, la chaleur est initialement transférée au carrelage ou au stratifié, puis l'air de la pièce se réchauffe. Sur la surface du sol par la suite après l'installation du sol chaud de l'électricité coupleur il ne doit y avoir aucun meuble, tapis ou autre objet volumineux susceptible de créer des obstacles à un transfert de chaleur uniforme. Si le meuble a des pieds, leur hauteur doit être d'au moins 15 cm.

Auparavant, lors de la création d'un schéma de chauffage par le sol sur papier, tous les points décrits devaient être prévus. En présence de tels objets, les zones où il n'y aura pas de câble chauffant sont déterminées à l'avance. Pose de câble pour plancher chauffant dans la chape doit être effectuée dans un endroit dont l'ouverture sera garantie.

Câble chauffant au sol

Chaque option de câble a sa propre puissance et sa propre longueur.Si vous coupez un plus petit morceau de câble, cela diminuera immédiatement la résistance requise pour une tension de 220 V. Tout cela entraînera une surchauffe et des dommages.

Il existe quelques recommandations, grâce auxquelles vous pouvez choisir qualitativement l'option d'un câble chauffant. Tout dépend de la densité de puissance du produit, qui comprend le nombre de watts requis pour chaque mètre carré de la pièce.

Si vous avez un revêtement de sol tel que du stratifié, parquet ou liège, la puissance spécifique minimale doit être de 80 W/m². Le carrelage ou le grès cérame a des performances élevées - au moins 100 watts par mètre carré. Il peut y avoir des cas d'utilisation d'un système de chauffage par le sol comme système de chauffage principal. Dans ce cas, les pièces "froides" doivent avoir une puissance spécifique de 200 W par m² et les pièces calorifugées - 150 W / m².

La longueur du câble sera déterminée en fonction de la surface de la pièce qu'il couvrira. L'étape de production consistant à poser l'élément chauffant jouera également un rôle important. Étant donné que des câbles de longueur standard sont présentés dans le magasin pour la mise en œuvre, il est préférable de se concentrer sur eux. Lors du calcul, tout se fait comme suit:

Lorsque la pièce a une superficie de 15 m² et nécessite 1 kW de densité de puissance de câble, une longueur standard de 80 mètres est achetée à la vente et un calcul est effectué : 15/80 et nous obtenons 0,1875 mètre - l'étape de pose optimale.Le câble standard doit rester inchangé dans ses paramètres. Il est préférable de réduire ou d'augmenter légèrement l'étape de pose que de ne pas recevoir l'efficacité nécessaire de systèmes de chauffage.

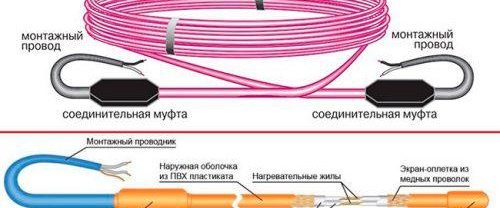

Le câble peut également être unipolaire ou bipolaire. Chaque situation a ses propres particularités et subtilités. Un câble unipolaire doit être connecté au réseau aux deux extrémités. C'est-à-dire qu'il est envoyé sur toute la zone chauffée de la pièce, après quoi il revient.

Il est préférable et plus facile de poser un câble à deux conducteurs, où seule l'extrémité «froide» doit être connectée au réseau.

Étape de pose

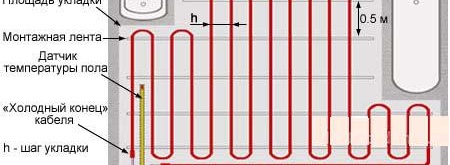

Il vaut la peine de parler plus en détail directement de l'étape de pose, avant d'effectuer chape coulée sur le sol chaud. De la bordure de la zone chauffée de la pièce au câble chauffant posé, il doit y avoir la moitié de l'étape de pose. La surface à chauffer est la surface qui est égale à la surface totale du local où pose de chauffage au sol sous la chape, à partir de laquelle la zone de meubles est retirée, sous laquelle l'installation d'éléments chauffants ne sera pas effectuée:

S (chauffé) = S (pièce) - S (meuble)

Vous pouvez maintenant commencer à réfléchir au choix de l'étape de pose optimale des câbles. Il existe une certaine formule pour cela :

H=S/L*100

Dans la formule présentée, chaque composant doit être déchiffré : H est l'étape de pose, S est la surface de la base du sol qui sera chauffée, sur laquelle le câble chauffant sera posé, L est la longueur du câble chauffant utilisé dans l'installation.

L'étape de pose maximale est mieux choisie jusqu'à 20 cm, c'est dans cette plage que se situera la meilleure efficacité de chauffage de l'air de la pièce à partir de la base. Quant au câble chauffant, il doit être d'au moins 17 watts par mètre.

Remplissage de la chape

Étape finale pose de chauffage au sol sous la chape - le coulage de la solution elle-même, qui doit être préparée en stricte conformité avec les proportions de chaque composant. Afin de ne pas perdre votre temps personnel à préparer la solution, il est préférable de visiter le magasin et d'acheter des produits prêts à l'emploi mélanges secsspécialement conçu pour le chauffage au sol. Ici, il suffira juste d'ajouter une certaine quantité d'eau, comme indiqué sur l'emballage. Dans ce cas, tous les additifs et composants seront déjà présents dans la composition de la solution, ce qui créera une chape sur le sol chaud.

L'épaisseur optimale de la chape en béton est de 40 à 60 mm. Tout dépendra de la situation spécifique, de l'étape choisie pour la pose des éléments chauffants.Si, en plus, une couche de renfort à partir d'un treillis métallique est incluse dans la "tarte", l'épaisseur de la chape peut être réduite à 30-40 mm.

Il existe d'autres exigences pour la chape, auxquelles vous devez prêter une attention particulière:

1. Longueur d'un côté chapes ne doit pas dépasser 5 mètres.
2. La surface de la chape chauffante est de 20 m maximum².

Si le mur est plus grand dans la pièce ou s'il est nécessaire de réchauffer une grande partie de la base du sol, il est préférable d'utiliser un deuxième câble, qui sera placé dans une chape séparée. Entre eux, ils doivent être séparés par des coutures thermiques. Dans ce cas, les câbles chauffants ne doivent pas être croisés. La raison en est la dilatation thermique du matériau utilisé dans l'installation. Les coutures thermiques situées le long du contour de chaque chape sont remplies d'un isolant thermique.

Étant donné que la chape chauffera pendant le fonctionnement, un additif spécial doit y être ajouté lors de la préparation de la solution. Cela augmentera son élasticité et éliminera le risque de fissures à la surface pendant le chauffage.

En ce qui concerne la proportion de mélange de la solution, 4 parties de pierre concassée fine et 4 parties de sable seront nécessaires pour 1 partie de ciment. De plus, un plastifiant est ajouté, à savoir 0,01 partie. Si la solution s'avère très liquide, le risque de fissuration après la pose d'un sol électrique chaud sous la chape augmentera. La formation de vides internes dans la chape n'est pas non plus autorisée. Cela entraînera une surchauffe locale du câble chauffant et sa défaillance. Devra dépenser de l'argent et du temps pour produire réparation de chauffage au sol dans la chambre.

Vous ne pouvez allumer le système de chauffage qu'après le séchage complet de la chape en béton, ce qui prend généralement 28 jours. Pendant tout ce temps, les conditions doivent être créées pour un séchage uniforme et un réglage de haute qualité de la solution.

Le processus de fabrication d'un sol chaud et de coulage ultérieur de la solution de béton ne prend pas beaucoup de temps et ne nécessite pas de connaissances importantes. Il suffit de suivre strictement la technologie et de se laisser guider par tous les conseils d'experts. Le résultat est un excellent système de chauffage qui transférera la chaleur dans la pièce à partir du sol lui-même. Tout cela crée un confort pour tous ceux qui seront dans la pièce. Il vaut mieux dépenser de l'argent pour l'achat de matériel de qualité une fois que de jeter de l'argent pour des réparations plus tard.
