Remplissage de la chape pour un sol électrique chaud

Le chauffage au sol électrique par câble nécessite un dispositif obligatoire pour une chape en béton sous un sol chaud, qui remplit une certaine liste de fonctions. Mais d'abord, il convient de niveler la surface pour que les éléments chauffants s'adaptent bien. Lors du coulage de la chape par vous-même, vous devez faire attention au respect exact de la technologie. Sinon, l'efficacité du chauffage de l'air dans la pièce sera réduite au minimum. Il est important de comprendre non seulement la chape elle-même et la conception de la "tarte" du chauffage au sol, mais également de clarifier toutes les subtilités associées à la solution de travail.

Solution ordinaire ou pas ?



Souvent lors de l'utilisation d'un mortier de ciment-sable conventionnel sur des éléments chauffants chauffage par le sol une question se pose - pour quelle raison des fissures ont-elles commencé à apparaître? Ici, plusieurs raisons très importantes contribuant à un tel défaut sont pointées du doigt à la fois.

1. Absence de ruban amortisseur le long des murs autour du périmètre de la pièce. Au cours du retrait de la solution, des fissures commencent à apparaître.
2. Après avoir versé, la solution gagne en force et sèche pendant un certain temps. Ici, il est nécessaire de maintenir un certain niveau de température dans la pièce. L'humidité jouera également un rôle.
3. L'utilisation de solution trop liquide dans le travail.
4. La couche de nivellement est devenue trop différente de la valeur optimale la taille.
5. La nécessité de créer des joints de dilatation dans les pièces de grande surface.
6. Le séchage s'est produit à l'aide de divers systèmes de chauffage, et non de manière indépendante.
7. Les proportions n'ont pas été respectées lors de la préparation de la solution.
8. Verser la solution par étapes. Pour obtenir le résultat souhaité, la surface doit être remplie de mortier en un instant, sans distractions.



Toutes les proportions de la préparation de la solution doivent être exactement respectées. Tout est dit à ce sujet même sur l'emballage sous le mélange. De plus, les experts recommandent d'utiliser des mélanges secs prêts à l'emploi, dans lesquels il ne reste plus qu'à ajouter une certaine quantité d'eau. Avec eux, de nombreux problèmes lors du coulage d'un sol chaud seront laissés de côté. Mélanges peut être acheté non seulement pour la finition du système de chauffage par le sol, mais également pour le nivellement grossier des éléments chauffants. Tout dépendra des caractéristiques spécifiques et du coût des produits, qui vous indiqueront quelle chape de chauffage par le sol sera la plus optimale et de haute qualité.

Fonctions de chape

Une chape en béton sous un sol chaud remplit une certaine liste de fonctions, parmi lesquelles les principales sont les suivantes :

1. Nivellement de surfaceet dépannage éventuel. Toute différence de hauteur de la base sera éliminée et la charge sera répartie uniformément. La couche de nivellement est le plus souvent une version brouillon sous sol chaud.
2. Crée une couche protectrice pour les éléments chauffants au sol. Ils n'auront pas peur des influences mécaniques externes.
3. isolation thermique. C'est-à-dire la préservation de la chaleur et son absence de passage dans la base à partir des éléments chauffants.
4. Création d'une surface plane et lisse pour le revêtement de sol suivant de l'option de revêtement de sol sélectionnée.
5. Transfert uniforme de chaleur du système de chauffage par le sol vers l'intérieur de la pièce pour réchauffer l'air.

Lorsqu'il est effectué indépendamment coulage du béton sol chaud doit être rappelé que les cavités d'air doivent être évitées à l'intérieur.Cela empêchera la base de recevoir le même niveau de température pendant le fonctionnement du système. L'efficacité du chauffage électrique ne sera pas aussi bonne que nécessaire.

Travail préparatoire

Avant le début installation éléments chauffants d'un plancher chaud, plusieurs étapes très importantes doivent être effectuées séquentiellement :

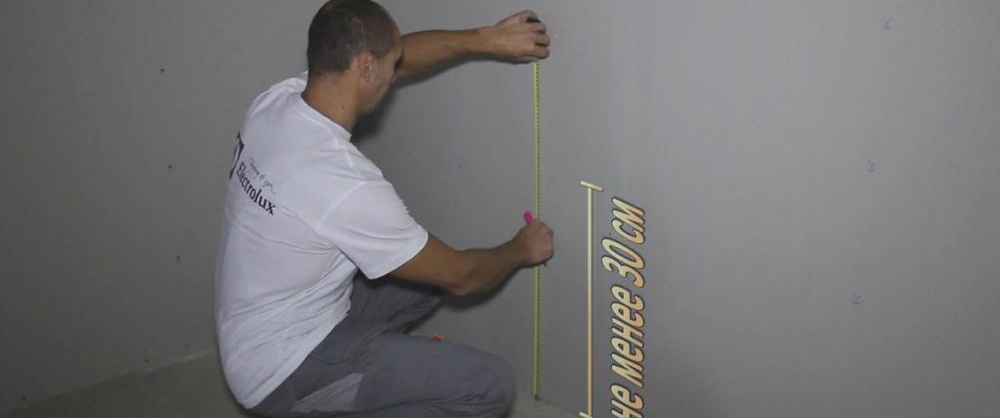

• Détermination de l'endroit où se trouve le thermostat. Il se fixe comme un interrupteur normal. La distance la plus optimale par rapport au sol est de 30 cm, cela n'a aucun sens de l'installer en dessous. En plus de percer un trou dans le mur pour thermostat, un trou est également fait à partir de celui-ci perpendiculairement à la base du sol, où seront placés le fil d'alimentation et les autres fils de l'ondulation.
• Préparation du sous-plancher. Tous les débris et la poussière sont éliminés, la surface est soigneusement nivelée. Il ne doit pas y avoir de trous ni de chutes. Lors de la mise en œuvre alignement, l'épaisseur de la chape pour chauffage au sol est d'au moins 30 mm. Sinon, la chape commencera à se fissurer. Avant que la solution ne soit distribuée sur la surface, une couche d'apprêt est appliquée. De plus, les zones où seront situés les meubles sont marquées, ainsi que les retraits des murs aux éléments chauffants, qui doivent être d'au moins 50 mm.
• couche d'isolant. Il vous permet de réduire les pertes de chaleur d'environ 30 %. L'isolation peut être posée non seulement verticalement, mais aussi horizontalement. Pour l'isolation verticale, un ruban amortisseur est utilisé, ainsi que des feuilles de polystyrène dont la largeur est de 15 à 20 cm.Les pertes de chaleur seront réduites à travers les murs extérieurs de la pièce.Quant à la distribution horizontale, elle est ici posée sur un socle en béton préparé. L'épaisseur des feuilles est généralement d'au moins 20 mm.

En présence d'une pièce très humide, une couche d'imperméabilisation supplémentaire est disposée.

Pré-chape

Avant de poser les éléments chauffants au sol, verser chape rugueuse. Habituellement, une chape de ciment-sable est prise. Cette couche empêchera la surchauffe du câble chauffant. De plus, la base deviendra beaucoup plus solide pour la création ultérieure de toute la "tarte" du sol chaud. S'il n'est pas possible de créer une version préliminaire coupleur, un treillis métallique est posé sur la couche d'isolation thermique, à laquelle l'élément chauffant du sol chaud est fixé. Avec le coulage ultérieur, la chape est solide et uniforme.

Dès que la chape ciment-sable pour chauffage au sol électrique gagnera la force nécessaire, vous pouvez le recouvrir d'une feuille d'isolation thermique, qui est la feuille de montage. Il couvre toute la base du sol, la surface en béton. Dans le même temps, il convient de rappeler que la pose doit être effectuée avec une marge. Les bords et les joints doivent être collés avec du ruban adhésif. Ces actions sont effectuées afin de s'assurer que lors de l'installation du câble chauffant, l'isolation thermique ne se torde pas.

L'écran en aluminium est créé avec un objectif principal - la répartition uniforme de la chaleur pendant le fonctionnement du sol électrique sous la chape.

Pour que le câble chauffant au sol soit solidement fixé, le ruban de montage est le plus souvent utilisé. Il se pose sur la surface par incréments de 50 cm. Par la suite, la fixation finale est réalisée à l'aide de vis autotaraudeuses ou de clous ordinaires.

Le câble doit être correctement fixé sur le ruban de montage. Pour cela, des supports spéciaux sont utilisés, qui sont situés à la même distance les uns des autres. Habituellement, cette distance est d'environ 25 mm.Les agrafes vous permettent également de sélectionner l'étape requise de pose de l'élément chauffant et de l'observer au cours du processus. installation.

"Tarte" et épaisseur de chape

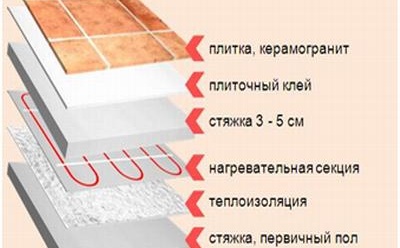

En standard, le système de chauffage par le sol est installé au-dessus de l'ancien. base concrète. Il suffit d'y poser un isolant thermique, qui peut être pénofol. Ce matériau remplit en outre une fonction d'insonorisation. Après cela, un câble chauffant est posé sur la surface. À la fin, la chape en béton est coulée. À la suite de tout cela, une «tarte» d'un plancher électrique chaud est obtenue.

Étant donné que la pose de toute la structure est effectuée sur une base relativement molle, il ne sera pas possible de parler de résistance excessive. Cela indique la nécessité de faire un trou dans chaque mètre carré de l'isolant thermique appliqué. De plus, une distance de 10 à 15 cm doit être laissée le long des murs de la pièce afin que la chape supérieure repose sur la base inférieure. Sans cela, vous ne pouvez pas faire dans ces pièces qui ont une petite surface.

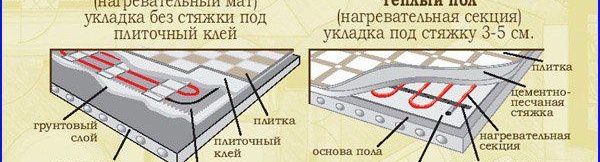

C'est un peu la peine de s'arrêter tout au plus coupleur. Son épaisseur habituelle est de 30 à 50 mm. Cela garantit un chauffage uniforme du sous-plancher sur toute la surface. Dans ce cas, ils n'entreront pas en collision avec des zones (bandes) d'air chaud et chaud. Dans des cas exceptionnels, vous pouvez disposer la bonne chape chauffage par le sol jusqu'à 30 millimètres. Mais dans ce cas, vous devriez penser à ajouter un plastifiant supplémentaire à la solution dans la quantité requise. Chaque 100 kg du mélange fini nécessitera environ 1 litre d'additif.

Pose des éléments chauffants

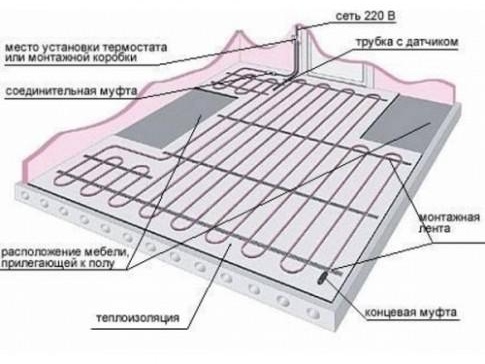

Lorsque vous avez sous la main un plan de pose des éléments chauffants, vous pouvez commencer toutes les actions. Une attention particulière doit être portée à l'étape de pose. Avant de dérouler le câble, vérifiez sa résistance. Cette information est incluse dans la carte de garantie.Il convient de noter qu'ils doivent respecter pleinement les données figurant sur l'étiquette. Une différence d'indicateurs est autorisée, mais pas plus de 10 %.

L'extrémité froide du câble chauffant doit être placée dans l'ondulation, puis installée dans le stroboscope fabriqué. Le début du câble doit être fixé au ruban de montage sur la base du sol. C'est à partir de cette section que commencera la pose du câble. Par la suite, l'accouplement doit être entièrement recouvert Chape en béton.

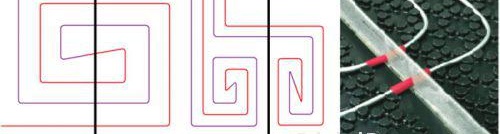

Toutes les lignes du câble chauffant ne doivent pas être connectées ou croisées les unes avec les autres. Sur toute la surface de la pièce, l'étape de pose, qui est présélectionnée, doit être maintenue. Dans les zones où il est nécessaire de plier le câble, son rayon doit être supérieur à 50 mm. Les deux câbles chauffants du sous-plancher doivent être fixés au thermostat installé.

Sonde de température et thermostat

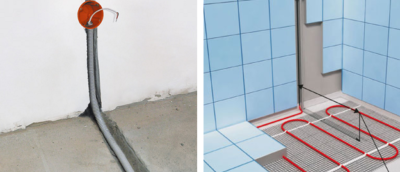

Après cela, le capteur de température est installé. Il est placé dans un tuyau ondulé, faisant l'installation avec l'extrémité d'alimentation du câble chauffant. Pour empêcher la solution de pénétrer dans le tube avec le thermostat pendant le processus de coulée, un bouchon spécial est fabriqué. Dans ce cas, il n'y aura aucun problème avec le remplacement du capteur pendant le fonctionnement et sa panne.

La sonde doit être posée sur le sous-plancher de manière à ne pas croiser les lignes du câble chauffant. La meilleure option de fixation est au milieu des câbles, directement sur le ruban de montage.

Installation thermostat ne peut être effectuée que si trois câbles principaux sont acheminés vers la boîte de jonction :

1. Fil du capteur de température.
2. Câble secteur avec une tension de 220 V.
3. Fil de câble chauffant.

Si la pièce a un taux d'humidité élevé, il est interdit d'y installer un thermostat. Cela va à l'encontre de toutes les exigences de sécurité.

Lorsque toutes les étapes ci-dessus sont terminées, vous pouvez penser à préparer la solution et à verser Chape en béton, qui a ses propres caractéristiques et subtilités d'installation.

Compositions de solutions possibles

Il est difficile d'indiquer exactement la composition de la solution lors de l'installation. chauffage au sol électrique. Tout dépendra de la structure portante du sol. Ainsi, la base en béton est capable de supporter une charge de 230 à 250 kg par mètre carré de pièce. Une dalle en béton armé est capable de supporter des charges allant jusqu'à 1,3 tonne.Si nous prenons en compte l'épaisseur de la chape standard, cela crée une charge pouvant atteindre 180 kg par mètre carré.

Les compositions peuvent être de la forme suivante :

• Mélange de béton.
• Mortier ciment-sable.
• Composition demi-sèche.

La préparation de la solution doit être effectuée en respectant les proportions suivantes :

La marque de ciment pour la couche de nivellement n'est pas inférieure à M400. Ici, vous pouvez prendre les proportions de sable et de ciment, comme 3 pour 1. De plus, le sable doit avoir une fraction fine. À la place de renforcement ou la microfibre, qui a des qualités et des propriétés encore meilleures, agit comme un renfort supplémentaire. L'ajout de plastifiants vous permet de protéger la solution de béton de l'exposition à des températures élevées.

En cinq minutes, tous les ingrédients secs possibles sont mélangés les uns aux autres. Le plastifiant est mélangé séparément avec de l'eau. Chaque sac de ciment utilisé nécessite l'application d'environ 5 à 6 litres d'eau. Les additifs dans ce cas auront besoin d'environ 200 grammes. À l'avenir, il vous suffira d'ajouter tous les ingrédients secs à l'eau.

Le mortier de béton, qui est coulé sur les éléments chauffants, a des composants et des proportions légèrement différents : 3,8 parties de pierre concassée devront être ajoutées à 2 parties de sable.Tout cela est mélangé avec une partie de ciment de qualité non inférieure à M300.

Avantages des mélanges prêts à l'emploi

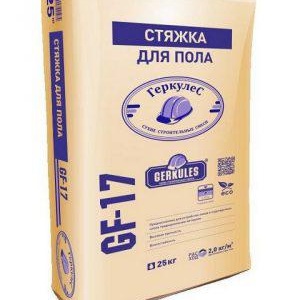

Afin de ne pas perdre de temps à préparer la solution, vous pouvez acheter des produits prêts à l'emploi mélanges secs. Ils ont un certain nombre de qualités positives, parmi lesquelles il convient de souligner:

• Pas besoin de garder les proportions de tous les composants.
• L'emballage affiche des instructions détaillées pour la préparation du mélange et le versement ultérieur.
• Le poids du mélange fini est légèrement inférieur à l'auto-préparation de la solution. Cela réduit les coûts de transport, ainsi que les travaux d'installation.
• Les technologies vous permettent de choisir la composition la plus optimale de mélanges prêts à l'emploi. Ils peuvent convenir à toute pièce où un sol chaud est disposé, ainsi qu'à tout type de revêtement de sol. Il n'y a aucune restriction ici.
• Les mélanges secs sont plus légers, ce qui réduit la pression sur les dalles de plancher.
• Épaisseur de la chape peut également être appliqué en couches minces de 5 à 30 mm.
• Avec auto-exécution de la chape sur plancher électrique chaud il est préférable d'utiliser des mélanges secs prêts à l'emploi, qui permettent non seulement d'économiser du temps, mais aussi, dans une certaine mesure, de l'argent.

Remplissage du système de chauffage au sol avec une chape

Avant de mélanger la solution et de l'étaler sur toute la surface du sol dans la pièce, assurez-vous que le sol chaud est entièrement fonctionnel. Il est allumé pendant un certain temps. Une photographie ou un croquis de l'emplacement de tous les éléments du plancher chauffant électrique est joint à la carte de garantie.

La solution la plus optimale est préparée à partir de mélanges spécialement conçus. Il ne devrait y avoir aucune question sur le type de chape à faire pour chauffage par le sol. Dans certains cas, la solution peut être préparée indépendamment, en respectant strictement les proportions. Verser la chape sous le sol chaud doit être uniformément et soigneusement. L'isolation du câble ne doit pas être endommagée. La chose la plus importante est qu'il n'y a pas de poches d'air qui réduisent l'efficacité du sol chaud.

L'épaisseur de la chape dans ce cas doit être comprise entre 30 et 50 mm. Le séchage complet de la solution est de 4 semaines. Pendant ce temps, il est impossible d'activer le système de chauffage par le sol, afin de ne pas rencontrer de manifestations négatives. Dès que la chape durcit, vous pouvez commencer à couper les parties saillantes de la couche isolante et du ruban amortisseur. À la fin - le revêtement de sol de l'option de revêtement de sol sélectionnée est fabriqué.
