Une bonne solution pour aménager le confort et la chaleur dans un appartement et une maison a récemment été l'installation d'un plancher chauffant infrarouge de vos propres mains. Ce type de chauffage séduit par sa facilité d'installation et ses bonnes performances. Et en fait, il faudra un peu de connaissances et de temps pour installer vous-même un sol chaud, mais pour cela, vous devez connaître un certain nombre de nuances de travail.
Caractéristiques du système
Ce type de chauffage au sol (IR) est un film en combinaison avec de la pâte de carbone, qui chauffe le sol et la pièce à l'aide d'un rayonnement infrarouge. Et ce type a rapidement gagné en popularité en raison de ses avantages, notamment :
- Facilité d'installation.
- Possibilité de rangement sous n'importe quel revêtement.
- Durabilité.
- Sécurité humaine.
- La sécurité incendie.
Et c'est loin des avantages du système. Et parmi les lacunes, je ne distingue généralement que le coût relativement élevé, ainsi que les légers dommages causés par les radiations (en cas de mauvaise sélection).
De plus, lors de l'achat, vous devriez considérer certaines des nuances:
- Le film infrarouge ne convient pas aux endroits où sont placés des meubles ou des éléments décoratifs.
- La disposition du film et du câblage électrique est définie à l'avance.
- Il est également pris en compte qu'il ne devrait pas y avoir de courants d'air et d'autres facteurs modifiant localement la température à l'endroit où le capteur de température est censé être situé.
Choisir la puissance d'un sol chaud
Comme pour tout plancher chauffant électrique, pour l'infrarouge il faut sélectionner la puissance souhaitée, ce qui se fait en fonction de la zone de couverture. Et c'est assez facile de le faire comme ceci:
- Vous devez calculer la surface requise avant d'acheter ce type de sol. En particulier, le calcul est soumis à l'espace sur lequel il n'y aura pas de meubles ou il y aura de petits objets d'intérieur.
- Avec une surface active de 20 mètres carrés, un système d'une puissance de 220 W par mètre est sélectionné.
- Pour les grandes surfaces, il faut prendre un système moins puissant.
- Il est recommandé de faire confiance à des consultants qui vous aideront dans le choix du système.
De plus, lors de l'achat, vous devez faire attention au câblage et prendre en compte les facteurs suivants :
- Les fils de connexion du film doivent avoir une épaisseur d'au moins 1,5 mm, de préférence de 2 à 2,5 mm.
- Il est recommandé d'utiliser du fil de cuivre toronné, en tenant compte du fait que les canaux de chauffage sont également en cuivre.
Auto-installation de chauffage au sol
Il est maintenant temps de réfléchir à la manière d'installer correctement le chauffage par le sol infrarouge vous-même. Et ici, il convient de souligner deux étapes de travail, en particulier:
- Préparation de la fondation.
- Installation cinématographique.
Et regardons chacun d'eux.
Préparation de l'installation du sol IR
Dans le cadre de la préparation, seuls quelques processus sont effectués, et au total, ils sont effectués en suivant les instructions ci-dessous :

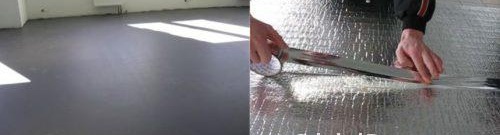

- Avant la pose, le sol doit être soigneusement nettoyé. Démonter complètement la couverture du bâtiment, si nécessaire, effectuer nivellement du sol (coupleur ou sol autonivelant, s'il y a des écarts de plus de 3 millimètres). Découvrez comment procéder dans nos autres documents.
- La prochaine étape consiste à aménager une niche pour thermostat. En particulier, à partir du lieu d'installation, à l'aide d'un perforateur ou d'un équipement stroboscopique, il est nécessaire de sceller le stroboscope sur le lieu d'installation du thermostat. Et aussi faire un trou pour son installation.
- Il est très important de le faire en premier lieu, de sorte qu'à la fin des travaux, enlever les débris et la poussière.
- Ensuite, à propos du point de câblage le plus proche, vous devez amener l'alimentation électrique sur place (n'oubliez pas de mettre le système hors tension au préalable).
- Ensuite, le sol est recouvert d'un revêtement thermiquement isolant. Vous pouvez choisir un matériau réfléchissant ou non. Le facteur principal ici est l'épaisseur de l'isolation thermique de 3 à 5 millimètres. Dans cette couche, les trous seront en outre équipés pour la pose du câblage. Lors du réglage des feuilles d'isolation thermique, elles sont fixées avec du ruban adhésif ordinaire. Si vous décidez d'acheter des feuilles réfléchissantes, n'utilisez pas de couvertures en aluminium car il s'agit d'un matériau de mauvaise qualité.
- Fondamentalement, le choix de l'isolation thermique dépend de ce qui se trouvera au-dessus du film infrarouge. Si stratifié, linoléum ou moquette - de la mousse ou de l'isolon doit être posé, si des carreaux - des feuilles de liège technique feront l'affaire.
Ceci termine la préparation et vous pouvez procéder à l'installation du système.
Pose de sol à faire soi-même

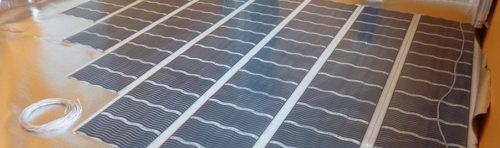

Nous procédons maintenant à la pose du film infrarouge proprement dit. Ce qui est fait conformément à la technologie suivante :
- La pose commence à l'extrémité du mur dans lequel le thermostat sera installé. Ainsi, il sera possible d'économiser considérablement la consommation de fil.
- Nous reculons de 10 à 20 centimètres des murs, en cas de présence d'éléments chauffants (radiateurs, cheminées), nous nous en retrait d'un mètre.

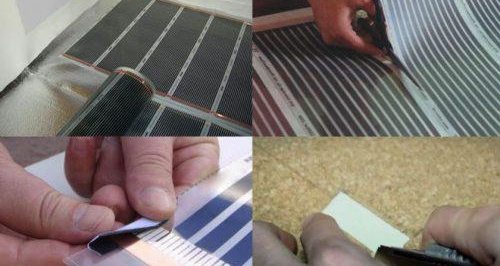

- La longueur des bandes de film peut être ajustée en la coupant simplement le long de bandes de séparation spéciales marquées par le fabricant ou entre des bandes chauffantes séparées. Il est important de considérer que vous ne pouvez couper que le long des zones claires qui se situent entre les bandes noires des radiateurs.

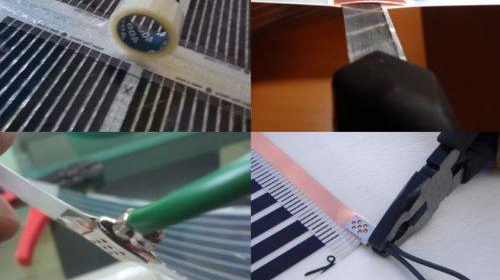

- Les côtés coupés doivent être isolés. Pour cela, un ruban de montage ordinaire est utilisé. Si le film a été coupé aux endroits indiqués par le fabricant, seuls les collecteurs (bandes de cuivre sur les côtés) sont isolés. Si la coupe passe entre des bandes chauffantes individuelles, la coupe est isolée sur toute la largeur. Les bandes de film ne doivent pas se croiser ou se chevaucher.
- Le film est posé bout à bout, après quoi il est fixé avec du ruban adhésif. Pour le moment, les emplacements de fixation des fils restent ouverts.
- La pose directe est effectuée par des radiateurs en cuivre.
- Il convient également de noter que les segments ont des sections ouvertes de cuivre aux points de coupe, qui doivent également être isolées, sinon le sol risque de brûler en cas de fuite. Pour l'isolation, un film bitumineux est bien adapté, facile à coller sur ces zones.
- Fixez ensuite le film à l'isolation thermique avec du ruban adhésif. Il est important de laisser des zones ouvertes pour la connexion.

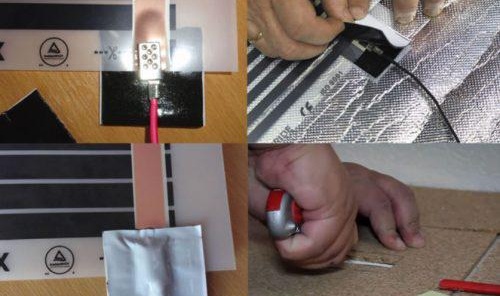

- L'étape suivante consiste à installer les serre-câbles. Ils sont reliés à des zones non isolées sur le film. Un facteur important est que les pinces doivent être insérées entre la bande et le film, et non serrer le contact. Cela est dû au fait qu'il existe un risque élevé d'endommagement du film, respectivement de violation du fonctionnement du sol.

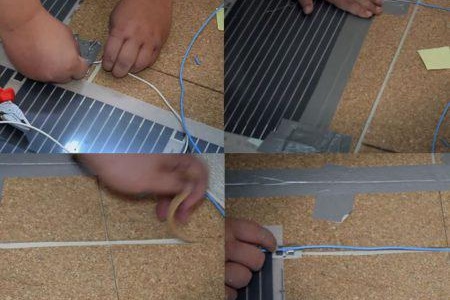

- Une fois les pinces insérées, il est temps de connecter le câblage. Il est préférable de le poser dans des stroboscopes spécialement conçus. Ou vous pouvez faire avec un câblage externe. Il est préférable d'utiliser un fil de cuivre d'un diamètre de 2 à 4 mm.Nous fixons les fils dans les pinces de contact et installons les pinces elles-mêmes sur des bandes collectrices en cuivre.

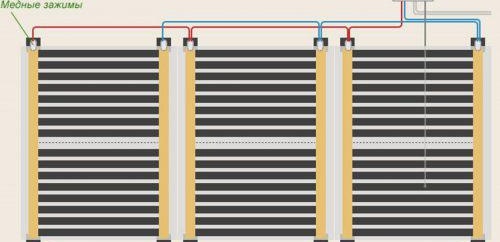

- Les bandes de film infrarouge doivent être connectées dans un circuit strictement parallèle. Celles. tous les côtés gauches du film sont reliés entre eux par un fil, les droits par un autre. Il est recommandé d'utiliser deux fils de couleurs différentes, ce qui aidera à ne pas se confondre. Pour le fixer, retirez l'isolant du câble, puis tordez et insérez l'extrémité dans le trou de la pince. Les emplacements d'installation du chauffage par le sol à film infrarouge doivent être isolés avec du ruban adhésif à base de bitume.

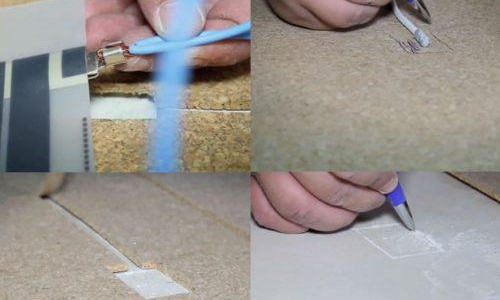

- Les câbles eux-mêmes sont transportés du sol au mur, puis ils sont conduits sous le socle jusqu'à la source d'alimentation. Pour les installer, vous devez faire des trous pour les noyer dans l'isolation thermique. Ainsi, nous posons le fil dans les trous et le fixons avec du ruban adhésif.De cette façon, nous tirons d'abord les fils du film au film, et à la fin au mur.

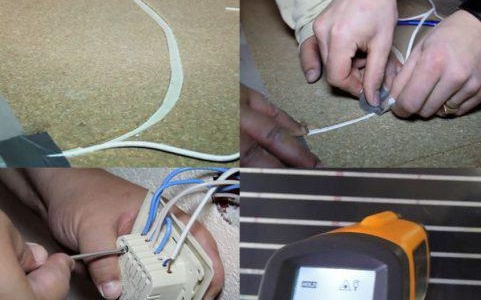

- Maintenant, nous connectons le capteur de température et l'isolons. Pour ce faire, le capteur est installé sous le film, son emplacement est approximativement au centre de la deuxième section. Pour le capteur lui-même, un trou est également découpé dans l'isolation thermique, si nécessaire, un évidement est également pratiqué dans la base. Il vaut également la peine d'équiper les canaux pour le fil, de faire un virage en douceur à tous les tours afin que le fil ne se casse pas avec le temps.

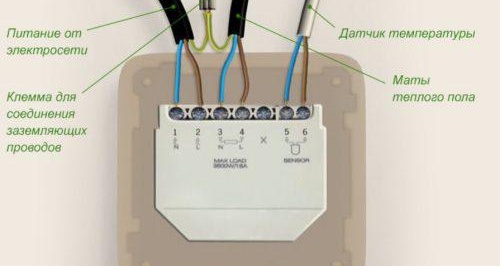

- Nous connectons le thermostat, son raccordement s'effectue de la même manière que pour tous les autres types de sol. À savoir, deux fils d'alimentation sont connectés aux contacts principaux, à partir du thermostat lui-même, une connexion est établie via deux contacts filaires au film de chauffage par le sol lui-même. Il convient également d'envisager l'installation de dispositifs d'arrêt de protection en cas de court-circuit.La mise à la terre dans ce cas est connectée par une borne, mais elle n'est pas connectée aux contacts.
- Pour tester le système, allumez-le à 30 degrés - il ne devrait y avoir aucune étincelle ni surchauffe au niveau des joints.
- Le testeur mesure la résistance totale du système. Il doit s'agir d'un multiple de la résistance du film lui-même (préciser dans les instructions) divisé par le métrage du film posé. S'il est beaucoup plus grand, il est nécessaire de revérifier l'exactitude de la connexion.
- Des feuilles de film de polyéthylène pour l'imperméabilisation doivent être posées sur le dessus. Les bords des feuilles doivent se chevaucher d'environ 20 cm et les coller avec du ruban adhésif. Vous pouvez maintenant poser le revêtement de sol principal.
Ceci termine le processus d'installation et la dernière étape est la pose de la finition du sol.
Conclusion
Ainsi, vous avez vu que la connexion et l'installation du sol IR peuvent être facilement réalisées par vous-même, sans l'aide de professionnels. Ce type de chauffage gagne de plus en plus en popularité auprès des consommateurs, alors regardez la vidéo d'installation de plancher infrarouge à faire soi-même de Caleo et vous aimerez peut-être aussi leur technologie et leur facilité d'installation.
L'instruction vidéo la plus complète sur la façon d'installer un chauffage par le sol à film infrarouge, de nombreux exemples et explications du processus, nous vous recommandons fortement de le visionner.
