Cadre de plafond à faire soi-même pour cloison sèche

Une option assez populaire pour décorer le plafond est l'installation de cloisons sèches, à travers lesquelles vous pouvez équiper la conception originale. Mais pour son installation, il est nécessaire d'équiper correctement le cadre pour cloisons sèches au plafond. Lors de son installation, certaines caractéristiques de marquage de conception doivent être prises en compte lors de l'exécution des travaux.

Étapes de construction

Pour commencer, il convient de considérer les étapes de travail, qui impliquent l'installation d'un cadre pour un plafond en plaques de plâtre dans une pièce:

1. Préparation de surface.
2. Mesures de surface et calcul de matériaux.
3. Balisage.
4. Préparation des matériaux.
5. Montage sur profilé.

Chacun d'eux est tout aussi important, car lorsqu'un cadre pour un plafond en plaques de plâtre est mis en place, son schéma est établi lors de la préparation.

De quel type de profil avez-vous besoin ?

Avant de procéder à l'examen de la technologie du dispositif de conception, il est nécessaire de déterminer les matériaux utilisés, à savoir le profil à utiliser.

Désignation des profils et différence d'abréviation :

En fonction de leur objectif et des exigences de conception, les profilés peuvent être présentés en différentes tailles.

Pour l'installation d'un cadre au plafond pour cloison sèche, nous avons besoin de deux types de profil, à savoir le guide (PN) et le plafond (PP).

N'oubliez pas non plus les fixations pour le profil, qui peuvent également être représentées par plusieurs types:

1. Supports en forme de U. Facile à utiliser, facile à plier au pli et pré-perforé partout.
2. Suspension rapide. Ce type a des aiguilles spéciales avec des trous pour aider à connecter les pièces qui ne peuvent pas être connectées avec une suspension directe.

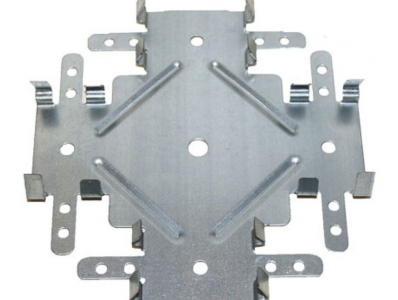

3. Supports en forme de croix (crabe). Habituellement utilisé comme cavaliers pour les profilés porteurs. Permet de les fixer à angle droit.
4. De plus, des connecteurs peuvent également être utilisés pour allonger les profils.

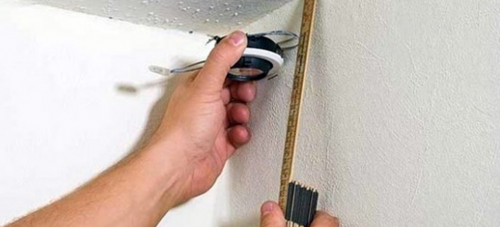

Mesures de surfaces

Pour commencer, il convient de mesurer la longueur et la largeur du plafond. Sur la base d'eux, des calculs de matériaux seront effectués.

Le matériel lui-même est calculé comme suit:

• Nous divisons la longueur de la pièce par 60 centimètres. De cette façon, nous obtenons le nombre de fixations de guidage.
• La largeur de la pièce servira d'indicateur pour la longueur des profilés.
• Nous divisons également la largeur par 60 centimètres, nous obtenons ainsi le nombre de barres transversales du profil.
• Au total, au final, on devrait obtenir une grille de profilés sur laquelle les tôles seront fixées.
• Maintenant, nous multiplions le nombre de guides par la largeur de la pièce, après quoi le nombre d'attaches transversales par la longueur et additionnons les chiffres obtenus. De cette façon, nous obtenons la longueur totale du profil dont nous avons besoin. Sur cette base, le profil lui-même sera acquis à l'avenir.

De la même manière, le clou de cheville pour le profil, qui sont fournis tous les 30-40 centimètres.

Téléchargez les instructions d'installation pour les plafonds suspendus en plaques de plâtre Knauf.

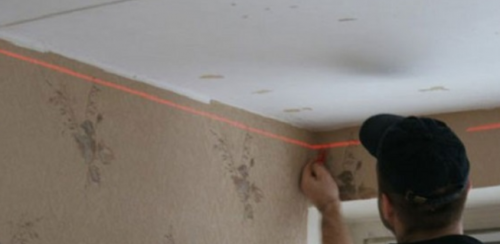

balisage

L'étape suivante consiste à marquer le plafond sous le cadre de la cloison sèche.Pour elle, nous avons besoin d'un ruban à mesurer, d'un crayon, de clous ou de vis, d'un fil et d'un niveau.

Le balisage lui-même s'effectue comme suit :

1. Tout d'abord, nous déterminons le niveau du futur plafond.
2. Après avoir marqué le niveau auquel le cadre du plafond suspendu en plaques de plâtre sera monté, nous commençons à transférer ses lectures sur la surface de l'ensemble du plafond.
3. De chaque côté à une distance de 60 centimètres, nous martelons un autre clou. En même temps, on vérifie que les deux repères sont au même niveau.
4. De la même manière, nous équipons des marques à une distance de 60 centimètres les unes des autres sur tout le périmètre de la pièce.
5. Maintenant, il est nécessaire de tirer les fils entre chaque marque le long du périmètre, qui sera l'indice principal.

De plus, directement lors de l'installation, il sera nécessaire de tirer le fil entre les marques se faisant face, directement lors de la disposition de chaque profil.

Il est important de bien baliser en fonction des dimensions du GKL. Cela nécessite dessin de l'emplacement des plaques de plâtre au plafond.

Préparation des matériaux

Vous devez maintenant préparer les matériaux pour l'installation. Vous pouvez couper le profil directement lors de l'installation du cadre de cloison sèche au plafond, mais il serait préférable de le préparer à l'avance.

Comme cela est déjà devenu clair, la préparation consiste à couper un profil en fonction de la taille de la pièce. Pour effectuer le travail, nous avons besoin d'un ruban à mesurer, d'un crayon et d'une meuleuse (ou d'une scie à métaux pour le métal).

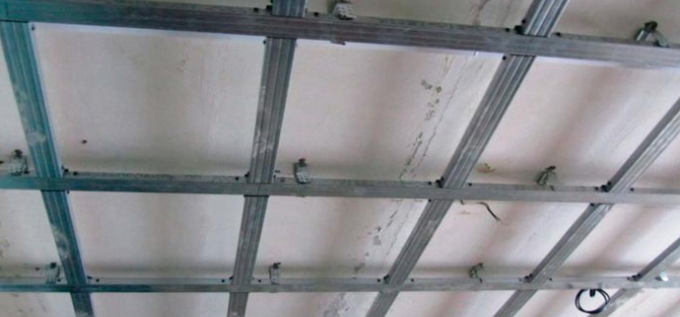

Nous devons fabriquer un cadre pour cloison sèche au plafond conformément à toutes les dimensions de la pièce, il est donc nécessaire de couper des segments du profil. Prenons par exemple une pièce mesurant 4 * 6 mètres, et nous calculerons les matériaux pour cela, et considérerons comment les préparer.En conséquence, pour les grandes pièces, le calcul du cadre en plaques de plâtre au plafond sera effectué de la même manière.

Pour commencer, nous avons besoinChoisissez un profil et compter le nombre de profils longitudinaux. Ils seront fixés sur toute la longueur de la pièce. Calculé comme suit :

1. Comme déjà mentionné, la fixation sera effectuée sur la longueur (si la longueur est trop grande, il est préférable de fixer sur la largeur de la pièce, des calculs sont également effectués).
2. Pour calculer le nombre de profilés longitudinaux, on divise la largeur de la pièce par le pas de fixation : 4,0m / 0,5m = 8. Ainsi, nous avons découvert que nous avions besoin de 8 profilés de 6 mètres de long.
3. Maintenant, nous calculons les barres transversales. Le pas de leur fixation est également d'un demi-mètre. Nous divisons la longueur de la pièce par une étape, après quoi nous multiplions par le nombre de bandes longitudinales. 6/0,5*8=96. Il faudra 96 ​​segments.
4. Notez que le pas des attaches transversales peut être agrandi en l'augmentant à 70-80 centimètres afin d'économiser du matériel.

Plus facile à utiliser calculateur en ligne pour calculer le plafond GKL.

Une fois le nombre de profils requis calculé, nous découpons les segments nécessaires à l'aide de cisailles à métaux ou d'une meuleuse.

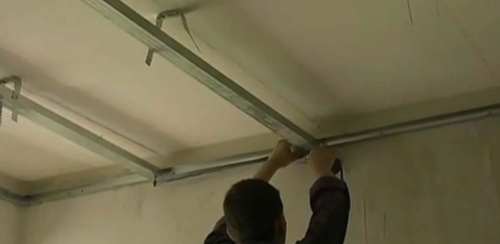

Fixation du cadre et assemblage de la structure

C'est l'heurefixer le cadre au plafond pour les cloisons sèches. Le processus est assez simple, mais nécessite de l'attention et de la concentration. De plus, le cadre pour cloisons sèches du profilé métallique au plafond doit être clairement fixé au niveau.

Pour la fixation, nous avons besoin de vis autotaraudeuses, d'un tournevis, d'un niveau. Et cela vaut également la peine de préparer un profil. Pour le travail, nous avons besoin des éléments suivants :

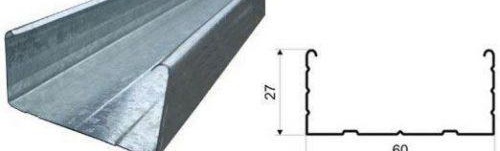

1. Profil de plafond (PP) 60/27.

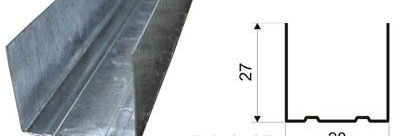

2. Profil de guidage (PN) 28/27

Passons donc à l'analyse de la technologie de fixation du cadre pour un faux plafond en plaques de plâtre:

1. Tout d'abord, on vérifie encore une fois le niveau d'attache qui a été marqué lors du repérage, on rappelle que le cadre doit être parfaitement horizontal.

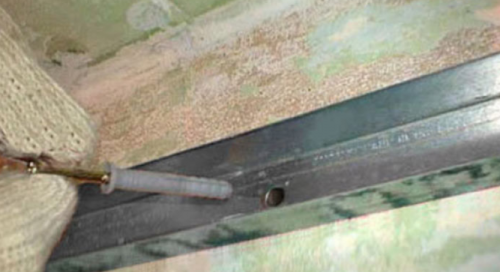

2. Maintenant, au-dessus des marques de niveau du cadre, nous fixons les guides de profil le long du périmètre.
3. Ensuite, nous commençons la fixation des profils longitudinaux. Pour ce faire, nous tirons d'abord le fil entre les marques de marquage, entre lesquelles un profil sera fourni, et le prévoyons cintres suspendus.

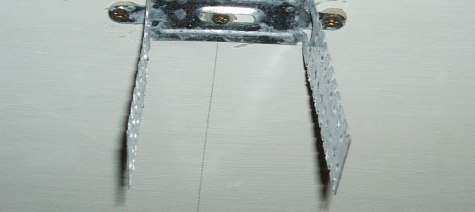

4. Ce sont des plaques en forme de "P" (supports).Nous les fixons directement le long du fil de marquage, qui indique le niveau du cadre du plafond en plaques de plâtre.
5. Après les avoir fixés, vous pouvez équiper directement le profil lui-même. Il est fixé des deux côtés sur le support "en forme de U". Dans ce cas, il est nécessaire de respecter strictement le niveau de balisage. Le fil doit toucher légèrement le profil, mais ne doit pas être tiré par celui-ci ou pendre au loin.
6. La régularité est vérifiée avec des fils longitudinaux et transversaux.
7. Nous fixons également tous les profils longitudinaux conformément aux repères effectués.
8. Ainsi, nous avons prêt le cadre principal pour le plafond sous la cloison sèche à partir du profilé métallique.

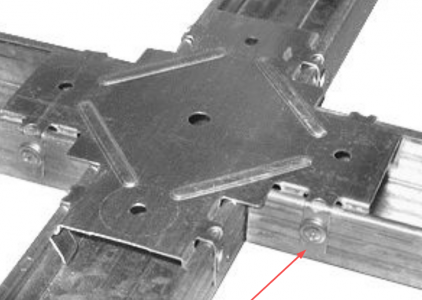

9. Nous procédons maintenant à la fixation des profils transversaux. Ils sont attachés directement au longitudinal, à l'aide de crabes. La fixation s'effectue avec vis autotaraudeuses avec une perceuse.



10. Après avoir fixé tous les profils, nous étirons le fil entre les marques et vérifions la douceur avec laquelle le cadre est fabriqué à partir du profil sous le plafond GKL. Rappelez-vous que les fils ne doivent que se toucher légèrement, mais pas s'étirer ou s'affaisser sous le profil. De plus, nous vérifions la régularité par la règle.

Après vérification, nous pouvons dire que le cadre du plafond sous la cloison sèche est préparé. Découvrez maintenant en détail comment réparer des plaques de plâtre.

Mais il s'agit à un niveau, mais cela vaut la peine d'être considéré plafonds à deux niveaux avec éclairage.

Fixation de plaques de plâtre et de plaques de fibres de plâtre

La fixation des panneaux de construction en gypse et des plaques de fibres de gypse aux profilés (barres) s'effectue principalement sur les profilés de support. Pour faciliter le masticage ultérieur, il est recommandé de prédécouper les feuilles jouxtant le côté long du mur
bord longitudinal.
Installer à l'aide d'étais ou d'un bâtiment de gypse télescopique
plaques ou plaques de fibres de gypse dans la position de conception et fixez-les au cadre. Gypse
des panneaux de construction ou des plaques de fibres de gypse sont ajustés les uns aux autres et vissés
au cadre avec des vis, alors que leur déformation ne doit pas être autorisée. Pose d'isolant
matériel (si nécessaire) est réalisé en parallèle de la pose de chaque feuille de gainage. L'épaisseur et la densité du matériau isolant doivent être calculées et prises en compte dans les charges lors du choix du type et de la conception du faux plafond.
Lors de l'installation d'un faux plafond, les feuilles adjacentes doivent être montées à distance avec un décalage l'une par rapport à l'autre d'au moins une marche du profil de support.

À partir des bords d'extrémité des plaques de plâtre qui ne sont pas collées avec du carton, à l'aide d'une raboteuse, il est nécessaire de chanfreiner à un certain angle (22,5 °) à une profondeur de 2/3 de l'épaisseur
drap.

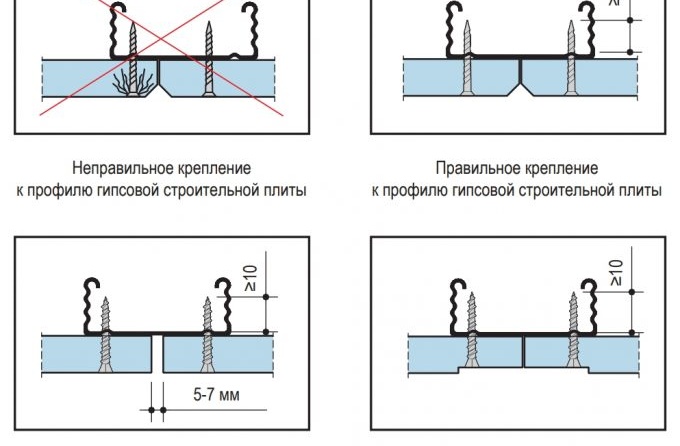

Les plaques de plâtre ou les plaques de fibres de gypse sont fixées au cadre à l'aide de vis autotaraudeuses, espacées de 150 mm sur les plaques adjacentes à une distance de :
• pour les plaques de plâtre à au moins 10 mm du bord de la plaque recouverte de carton et non
à moins de 15 mm de la coupe ;
• pour les plaques en fibres de gypse à au moins 10 mm du bord de la plaque.
Lors de l'utilisation de plaques de fibres de gypse d'une épaisseur de 12,5 mm, le pas des vis augmente
jusqu'à 200 millimètres. Pour fixer les panneaux de construction en gypse au cadre, des vis autotaraudeuses sont utilisées.
vis TN, et pour les plaques de plâtre - vis autotaraudeuse MN.

dispositif de câblage

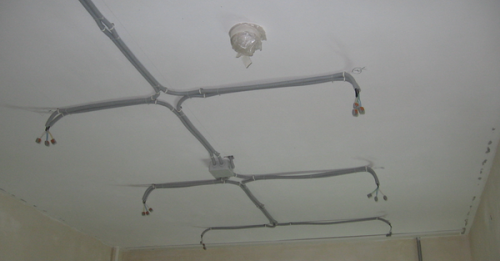

De plus, au stade du montage du cadre pour cloison sèche, il est nécessaire de préparer immédiatement le câblage des luminaires. Sa pose est effectuée le long de tuyaux ondulés à partir de la boîte de jonction la plus proche.

Il y a quelques points à noter ici :

1. Pour le dispositif de câblage, il est nécessaire soit d'acheter un profil dans lequel des trous spéciaux pour le câblage électrique sont prévus, soit de les disposer vous-même à l'avance.
2. La fixation du tube ondulé est réalisée à l'aide de pinces ou de pinces spéciales par incréments de 30 à 40 centimètres.

Plus de détails sur dispositif de câblage Vous pouvez le découvrir dans des documents séparés.

Conclusion
