Comment fixer un profilé sous une cloison sèche et quels clous de goujon

Lors de l'installation de structures suspendues légères, des clous à cheville sont utilisés - des fixations prêtes à l'emploi. Ils se fixent facilement et rapidement au mur et y sont accrochés des étagères, des tableaux, des miroirs, des lampes, etc. Ils sont largement utilisés dans les travaux de réparation et de finition, par exemple lors de l'installation du cadre GKL.

Conseils de sélection

Un goujon-clou se compose de deux éléments : un goujon qui est inséré dans un trou du mur et un clou qui est enfoncé ou vissé dans le goujon lorsqu'il y a un filetage sur la tige. Le capuchon a une fente, généralement pour un tournevis cruciforme. Les goujons en polypropylène conviennent à une installation dans des pièces chauffées, les goujons en nylon sont capables de résister à des températures inférieures à zéro, de sorte qu'ils peuvent même être utilisés à l'extérieur.

Vous pouvez utiliser une cheville-clou pour le béton, la brique et le béton cellulaire, tout dépend de la conception de la cheville. Selon ce principe, les types suivants sont distingués.

• Entretoises - sont fixes du fait de la dilatation du manchon dans le trou, sa surface en relief limite le mouvement du goujon.
• Universel - attaché dans le trou grâce au nœud qui se forme lors de la torsion.

Lors de l'achat de clous à cheville, faites attention à leur la taille. Le diamètre peut être de 5 à 8 mm - plus il est grand, plus les attaches peuvent supporter des objets lourds. Les clous à cheville les plus courants pour la fixation du cadre profilé en plaques de plâtre au béton sont de taille 6x40.

La longueur du clou peut aller de 40 à 120 mm - plus il est long, plus il maintiendra solidement la structure suspendue. Considérez également nombre de fixations dans le package et faire un choix en fonction de l'étendue des travaux à venir. Si vous avez besoin de mettre une étagère et plusieurs tableaux, un paquet de 6 à 10 pièces suffira. Lorsque vous devez attacher beaucoup d'articles, il est préférable de prendre des produits avec une marge, par exemple 100 à 150 pièces.



Cheville-clou pour plaque de plâtre

Lorsque vous utilisez des cloisons sèches, vous devez choisir les bonnes fixations. Non seulement la résistance de la structure créée dépend de ce facteur, mais également de l'apparence, de la durée de vie de la structure, de ses caractéristiques techniques - s'il est possible de peser cette structure avec divers objets. Pour le montage du cadre GKL. Le type et le nombre de chevilles-clous sélectionnés dépendent du type de cadre, des profils sélectionnés, ils diffèrent par l'épaisseur du matériau à partir duquel ils sont fabriqués, le matériau des murs et du plafond. (Béton mousse, coquillage, béton, brique, etc.)

Pour le montage d'un cadre en métal, non seulement des vis autotaraudeuses sont achetées, mais également des clous à cheville. Ces attaches créent la force de l'ensemble du cadre pour les cloisons sèches. Pour utiliser ces fixations, vous devez vous familiariser avec leurs caractéristiques. Une mauvaise utilisation peut endommager le cadre métallique.

Classification cheville-clou

Afin d'acheter un goujon-clous, des facteurs doivent être pris en compte:

1. Charge estimée sur la fixation, sur la surface elle-même.
2. La base dans laquelle la cheville-clou sera fixée est en béton, en brique.
3. Surface - plafond, mur.

La fixation est hétérogène et est disponible en différentes tailles et structures.

Différences de montage

Selon la structure structurelle, la cheville avec des clous doit être travaillée avec divers outils.

Fixation manuelle de la cheville-clou - dans ce cas, 2 types de chevilles-clou de structures différentes sont utilisés. Les clous sans fil sont enfoncés avec un marteau ordinaire. Fileté - vous aurez besoin d'un tournevis pour visser ou d'un tournevis.

Fixation de la constructionpistolet de montage. Pour ce type d'installation, des clous à cheville avec un manchon métallique sont applicables. Ils sont faits pour supporter plus de poids.

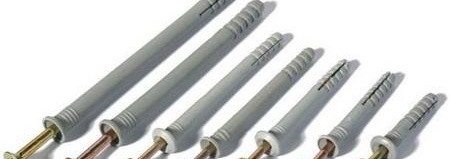

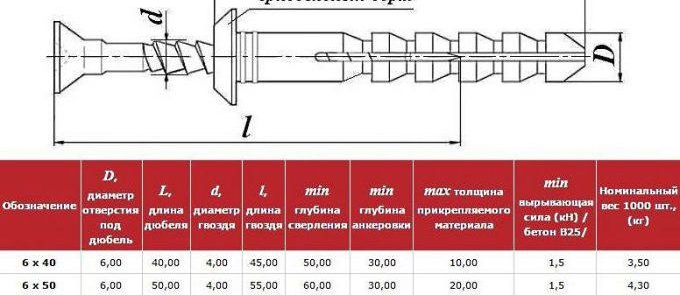

Tailles des clous à cheville

La fixation est produite en différentes tailles. Selon le but, vous devez acheter une cheville de la taille requise. Les attaches sont marquées de deux chiffres: le premier indique le diamètre, le second - la longueur de l'attache.

Taille Diamètre/Longueur	Longueur du goujon	Longueur des ongles	Profondeur minimale pour une installation traversante	Epaisseur max du matériel à monter	Poids 1000 pièces. par kilogramme.
6/40	4 millimètres.	42mm.	50 millimètres.	10 millimètres.	3.3
6/60	4 millimètres.	62mm.	70 millimètres.	30 millimètres.	4.89
6/80	4 millimètres.	82 mm.	90 millimètres.	50 millimètres.	7.28
8/60	5 millimètres.	62 mm.	70 millimètres.	20 millimètres.	8.5
8/80	5 millimètres.	82 mm.	90 millimètres.	40 millimètres.	11.02
8/100	5 millimètres.	102mm	110 millimètres.	60 millimètres.	13.78
8/120	5 millimètres.	122mm	130 millimètres.	80 millimètres.	16.53
8/140	5 millimètres.	142mm	115 millimètres.	100 millimètres.	19.3
10/100	7 millimètres.	102mm	150 millimètres.	50 millimètres.	15.32



Indicateurs techniques de la cheville-clou

Selon les indicateurs de GOST 28457-90, des clous à cheville sont produits. Ils sont traités - dureté 53-56HRC.Mais ils peuvent avoir un écart de 51/5HRC.

1. La tige peut être pliée selon les réglages d'usine : à une longueur de 50 mm. – courbure de 0,1 mm ; longueur supérieure à 50 mm. – 0,15 mm.
2. L'ongle ne doit pas avoir de rouleaux ou de fissures. L'ongle doit être pointu si la matité est de 0,8 mm. - il est considéré comme inadapté.
3. Sur le bout d'un ongle, la polyvalence est possible.
4. Il peut y avoir une rondelle sur l'ongle. Son déplacement nécessite une force de 0,3kN.

Les clous à goujon sont fabriqués avec une couche de zinc anti-corrosion. Il ne doit pas être inférieur à 6 microns.

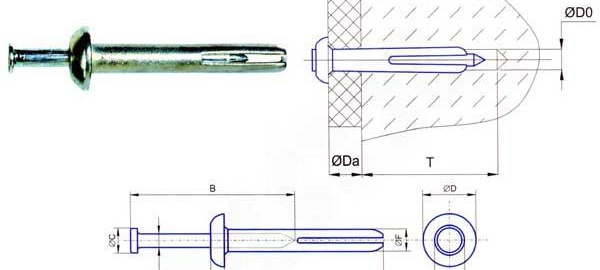

Qu'est-ce qu'un métal à goujon

Cette attache s'appelle l'ancre à coin métallique. Il est fabriqué à partir de métal. Le mot "ancre" est traduit par "ancre".

La cheville métallique pour cloison sèche a une technologie de montage différente. La partie mobile de la fixation est enfoncée avec un marteau, grâce à quoi la cheville est coincée dans la surface.

Selon GOST, 2 types de chevilles métalliques pour cloisons sèches sont produites: 6/40 et 6/60, où 6 est le diamètre en mm., 40 (60) est la longueur en mm. Anchor-wedge est en vente en packs - 100, 200 pcs.

Comment marteler rapidement un coin de cheville métallique avec un perforateur, regardez la vidéo.

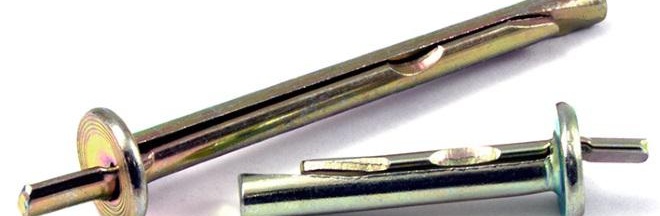

Caractéristiques de l'ancre à coin

L'ancre à coin est en acier galvanisé ou en acier inoxydable. L'acier au carbone est utilisé, recouvert de zinc blanc ou jaune. La tête de l'ancre porte une marque de fabrication indiquant la densité du métal utilisé.

Fondamentalement, ces fixations à coin métallique sont conçues pour la fixation de profilés ou de suspensions à la base et constituent la fixation recommandée.

L'ancre de coin est réalisée sous la forme d'une tige métallique. Il y a un capuchon de verrouillage à une extrémité et un capuchon d'extrémité d'espacement en forme de coin à l'autre. Lors du montage, une ancre est placée dans le trou pratiqué et sa partie mobile est martelée avec un marteau.Dans ce cas, les cales divergent dans des directions différentes, fixant ainsi la fixation au plafond. Le coin d'ancrage se distingue par la fiabilité particulière de la fixation à la base.

Facteurs affectant la résistance de la structure

Pour que le coin d'ancrage ait une longue durée de vie et conserve également sa résistance, certains facteurs affectent ces indicateurs :

1. Le coin d'ancrage est enfoncé dans la base, qui n'a pas de vides. Ainsi, la force de fixation apparaît.
2. À forte humidité, la base en béton absorbera constamment l'humidité, ce qui peut provoquer une corrosion prématurée du métal.
3. S'il y a une pression constante (mouvement, vibration) sur la base dans laquelle le coin d'ancrage est monté, le coin éclatera bientôt.
4. Si la partie mobile, la tige, reste au-dessus de la surface, cela signifie que l'ancre n'est pas complètement ouverte. Dans le même temps, la durée de vie est limitée.
5. Il est inacceptable d'obtenir des solutions chimiques sur les fixations. Ils détruiront la fixation.

Tableau comparatif avec lequel vous pouvez déterminer la force de fixation du coin d'ancrage :

Nom	6/40	6/60
Diamètre de l'ancre à coin, mm.	6	6
Longueur de l'ancre à coin, mm.	40	60
Epaisseur max du matériel fixe, mm.	5	8
Diamètre de perçage pour trou, mm.	6	6
Mindepth du trou pour l'ancre, mm.	45	65
Force d'arrachement minKN du béton B25	3.60	5
Poids 1000 pièces, kg.	10.70	16.05

Par ailleurs, il convient de noter que pour la sécurité incendie, toutes les structures suspendues sont censées être fixées avec des ancres à coin métallique.

Base pour clous à cheville et coin d'ancrage

Pour que la fixation ait une longue durée de vie, vous devez savoir quelle doit être la base:

1. Plafond en béton armé - dalles dans les immeubles à appartements.
2. Béton - sol dans un appartement ou béton coulé dans une maison privée.
3. Brique pleine. Il existe plusieurs types de ce matériau: céramique, silicate, briques de clinker. Chaque matériau a sa propre densité, la durée de vie des fixations en dépend.De tels matériaux peuvent être rencontrés dans des bâtiments privés.
4. Blocs de béton mousse. En l'absence de cavité, il est nécessaire de connaître la densité du bloc de mousse.

Les goujons, les coins d'ancrage ne sont pas montés dans une base en bois, ainsi que dans les murs en blocs de mousse et autres matériaux creux. Étant donné que les éléments d'espacement ne seront pas fixés dans la base, mais principalement dans le vide, ce qui ne donnera pas la résistance requise.

Comment fixer correctement un profil au mur

Avant de fixer un profilé métallique au mur, vous devez disposer d'un ensemble d'outils et de matériaux:

Profil - le profil de guidage est principalement galvanisé. Cela donne de la fiabilité dans la conception créée. Le calcul est fait en utilisant calculateur en ligne ou par eux-mêmes. Le matériel doit être pris avec une marge.

Clous à goujons pour la fixation du profilé - pour mur massif de taille 6/40. Si la base est en bois, des vis autotaraudeuses de 25 mm sont applicables.

Percer avec un foret de 6 mm. et un tournevis. Avant d'utiliser des outils électriques, il est nécessaire de calculer la charge sur le câblage électrique.

Ciseaux pour couper le métal. Lors du montage du profilé de guidage, il est parfois nécessaire de faire une incision sur un produit métallique ou de le couper.

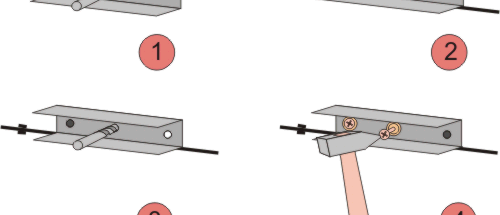

Installation du profil de guidage

Pour effectuer l'installation du profilé de guidage, une surface préparée avec des marquages ​​​​prêts est nécessaire. Comment fixer le profil au mur? L'installation est effectuée dans l'algorithme d'actions suivant:

1. Tout d'abord, le profil de guidage est appliqué au balisage (la ligne peut passer à la fois de l'intérieur et de l'extérieur - en fonction des nuances qui se présentent)
2. Ensuite, sur le profil, vous devez marquer les emplacements des futures fixations. Fondamentalement, il est nécessaire de reculer jusqu'à 15 cm du bord du profil.Maximum, la deuxième attache est située à 25 cm.du premier et ainsi de suite - tous les 25 cm.
3. S'il n'y a pas de trous dans le profil, ils sont faits indépendamment. Même s'il y a ces endroits marqués par l'usine, selon les maîtres, il faut en faire un exactement au milieu entre les trous pour la résistance structurelle.
4. Le diamètre du foret doit être de 6 mm et sa longueur de 50 mm. si la perceuse est plus longue, vous devez marquer une bordure dessus, c'est facile à faire avec du ruban électrique ou du ruban adhésif.
5. Une cheville en plastique est insérée dans le trou pratiqué à la fois dans la base et dans le profil. Il est martelé en place avec un marteau. Cela doit être fait avec soin, car une déformation peut se produire lors de son installation. Ensuite, la partie en plastique deviendra inutilisable.
6. Après avoir monté la première partie en plastique de la cheville, un clou fileté est monté avec un tournevis. Plus le clou pénètre profondément dans le composant, plus il s'ouvre, fixant toutes les fixations avec des antennes spéciales.
7. Si le profil est plus long que nécessaire, il est coupé avec des ciseaux pour le métal.
8. Si vous devez terminer le profil, vous pouvez utiliser des extensions spéciales.
9. Sur le bord des profilés, 15 cm doivent être retirés de chaque extrémité.et fixez les clous de guidage.

Le tournevis ne doit pas être réglé à grande vitesse, afin de ne pas enfoncer le clou plus qu'il n'est posé dans le plan, tout en pliant le profil.

Le profilé de guidage fait partie intégrante de toute la structure métallique pour cloison sèche, sa fixation doit donc être solide et de haute qualité.

Fixation du profilé au plafond ou fixation de cadre murs sous plaques de plâtresont similaires sur le plan technologique.

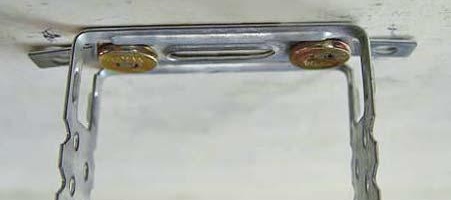

Fixation des suspensions au plafond sous plaques de plâtre

Comment les cintres pour cloisons sèches sont-ils fixés ? Beaucoup répondront à cette question "des clous à cheville sont utilisés".C'est faux, car la suspension supporte la charge de tout le plafond en plaques de plâtre. Lors de la suspension par gravité, avec le temps, le clou de cheville ne résiste pas et sort de la surface. Le résultat est un affaissement et une déformation du plafond suspendu. Selon les experts, l'ancre à coin est la meilleure attache. Comment fixer des suspensions pour un profilé ? Pour la solidité de la structure érigée, l'ancre à coin métallique, taille 6/40, est fixée dans les trous latéraux de la suspension. L'installation s'effectue comme suit :

1. Selon les marquages ​​​​prévus, un trou d'un diamètre de 6 mm est pratiqué au plafond, la profondeur du trou est de 40 mm.
2. Ce trou est exempt de poussière (vous pouvez le souffler vous-même).
3. Une suspension est attachée aux trous pratiqués.
4. Le coin d'ancrage est inséré dans l'œillet de suspension et le trou jusqu'à ce qu'il s'arrête.
5. Après cela, une tige en saillie est enfoncée avec un marteau ordinaire. À chaque coup, il se resserre dans la surface du béton. Cela suggère que les éléments d'ancrage sont redressés dans différentes directions, fixant ainsi l'ensemble de la fixation.

L'installation d'une ancre prend 10 secondes. Une telle fixation des suspensions est la plus durable par rapport à l'utilisation de clous à cheville.

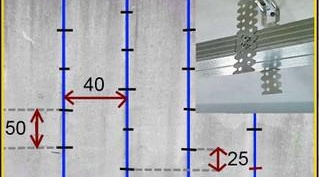

Sur quelle distance fixer les suspensions d'un profilé ? La résistance d'un plafond suspendu en plaques de plâtre dépend directement des suspensions. Les cintres sont montés sur une ligne marquée destinée au profil du plafond. Sur cette ligne, tous les 40-60 cm, les suspensions sont fixées avec des cales d'ancrage. La distance dépend du matériau de suspension. Si le métal est mince, la distance sera de 40 cm, respectivement.

Il est permis d'utiliser des chevilles lors de la création d'une boîte au plafond. Cette conception n'alourdit pas le goujon-clou en raison du faible poids de la boîte à cloisons sèches.

Vidéo comment bien fixer la suspension

Caractéristiques de montage

Lors du montage des goujons du profilé sur les murs, certaines difficultés peuvent survenir. Pour éviter cela, vous devez vous familiariser avec certaines nuances:

1. Lors de l'installation dans un mur de briques, l'emplacement de la cheville-clou doit être déterminé. Si la fixation se trouve sur la frontière (dans le mortier) entre la brique, il y a une forte probabilité qu'elle sorte. Étant donné que la solution peut s'effriter.
2. Avant de percer le mur, vous devez être sûr qu'aucun fil électrique ne passe par là. Sinon, un court-circuit se produira.
3. Si des raccords métalliques traversent le mur, cela affectera également négativement la réalisation du trou.
4. Pour le montage correct de la cheville-clou, il est nécessaire de faire des trous d'un diamètre identique à celui de la cheville (6 mm.).
5. Vous devez percer le mur à basse vitesse afin que le matériau de la surface ne sorte pas en un seul morceau, tandis qu'un grand trou se forme.
6. Lors de l'enfoncement de la cheville, la manchette restrictive empêchera la fixation de tomber dans le trou. Par conséquent, la cheville doit être martelée avec soin.

Astuces utiles

Si le trou s'avère être grand et que la cheville ne tient pas, cela peut être réparé de la manière suivante :

• visser une vis autotaraudeuse à proximité ;
• si possible, percez avec un grand diamètre avec le choix de la cheville appropriée;
• insérez une cheville en plastique et déposez-y un peu de mousse de montage. Du jour au lendemain, il va augmenter, appuyer sur la partie plastique et durcir. Ce n'est qu'après cela que vous pouvez y visser un clou et enlever l'excès de mousse;
• presser les ongles liquides dans le trou;
• insérez la partie en plastique de la cheville-clou dans le trou, appliquez du plâtre. Il va sécher pendant la nuit, puis visser l'ongle.

Sur une structure de plafond pour un plafond suspendu, il est préférable d'utiliser un ancrage à coin en fer, car en cas d'incendie, il ne fond pas, mais maintient la structure métallique. Et pour une fixation fiable des suspensions directes au plafond, c'est la meilleure option pour maintenir la structure.

Mais, si le plafond est nivelé avec des cloisons sèches dans une ancienne maison à panneaux, un clou à cheville en plastique peut être utilisé. Il est mieux calé et maintient la charpente métallique.

De plus, consultez types de chevilles à fixer directement sur la feuille GKL.
