Chevilles utilisées pour les constructions en cloisons sèches

Dans les travaux de réparation, les cloisons sèches sont souvent utilisées comme surface principale. À partir de là sont fabriqués plafonds suspendus, cloisons, les murs sont alignés. GKL présente de nombreux avantages par rapport aux autres matériaux de finition. Mais, il y a un gros inconvénient - la fragilité. Pour contourner cet inconvénient, de nombreuses entreprises produisent des attaches - des chevilles pour les structures en plaques de plâtre. Grâce à de telles attaches, vous pouvez l'accrocher sur un mur en plaques de plâtre et une étagère et une grande image.

Qu'est-ce qu'une cheville



S'il est nécessaire de fixer une image lourde sur un mur en plaques de plâtre, de fixer un téléviseur à la cloison, d'accrocher un lustre, vous aurez besoin d'attaches spéciales avec lesquelles la surface ne se déformera pas et l'objet est à sa place tout en remplissant ses fonctions . Ces attaches sont des chevilles.

Un autre but des chevilles est de fixer les éléments de la construction en cloison sèche lors de l'installation. La fixation des composants du cadre sous les cloisons sèches s'effectue rapidement et efficacement.

La cheville pour cloison sèche a différentes formes en apparence. Selon le but, il est fait de matériaux capables de réaliser des fonctions sans défaut.

Comment distinguer les chevilles par objectif? Comment la fixation est-elle fixée ?

Types de chevilles pour cloisons sèches

Cette fixation est utilisée dans de nombreux travaux de réparation et de construction. Pour les cloisons sèches, certains types créeront une force de fixation, tandis que la surface restera vierge.

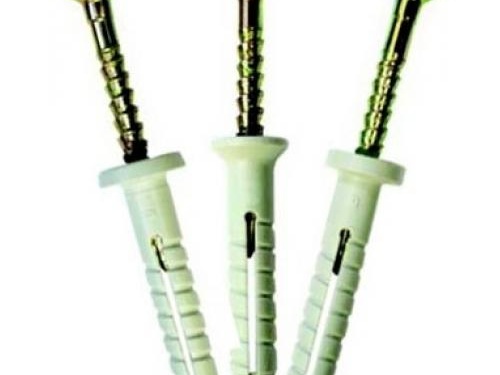

Clou à cheville pour fixer exactement les profilés

bâtiment le plus populaireclou de goujon pour fixer des profilés et des suspentes à un mur en béton se compose de 2 parties. La première partie : la pointe - contient 2 sections, elle est en plastique. La deuxième partie est le clou, qui peut être fileté. Pour monter le cadre sous une cloison sèche, des clous à cheville sont utilisés dans les tailles 6/40, 6/60. Pour fixer le profilé de guidage au mur, ces fixations sont applicables. Cependant, pour la fixation des cintres, il est nécessaire d'utiliser une ancre métallique, car une charge importante tombe sur le cintre, que la cheville en nylon n'est pas en mesure de supporter en raison de ses caractéristiques techniques.

Action de cheville

Il y a des antennes sur la partie en plastique. Ils se redressent sur les côtés lorsqu'un clou pénètre dans la pointe. Les antennes sont fixées dans un mur en béton (brique), tout en maintenant fermement le poids de l'objet suspendu. La base principale pour l'utilisation des fixations est la fixation des profilés à la base brute lors de l'installation du cadre sous cloison sèche.

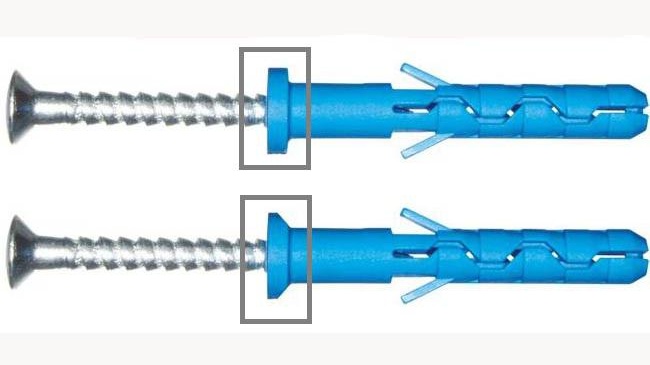

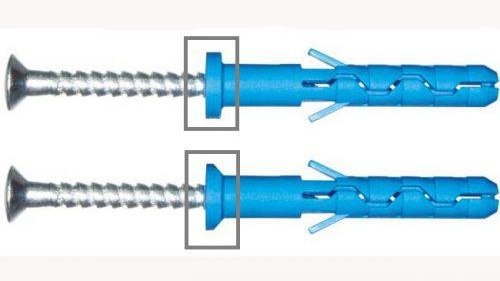

Ces goujons pour cloisons sèches ont 2 types - une manchette régulière et restrictive, qui empêche le clou métallique de "tomber" à l'intérieur.

Nom	Nombre de pièces dans un pack, pcs.
Vis à chocs 6*40 chapeau de champignon	100, 200
Vis à chocs 6*60 chapeau de champignon	100
Vis à chocs 6*60 chapeau secret	100
Vis à chocs 6*80 chapeau secret	100
Vis à chocs 8*60 chapeau secret	100
Vis à chocs 8*80 chapeau secret	50
Vis à chocs 8*100 chapeau secret	50
Vis à chocs 8*120 chapeau secret	50



Options de fixation dans GVL

Ensuite, considérez les options les plus populaires et ce qui peut être vissé dans une plaque de cloison sèche pour une fixation sécurisée de divers éléments décoratifs.

L'option la plus simple - consiste à trouver le profil de guidage avec un aimant et à y visser une vis en acier avec un tournevis. Si cela ne peut pas être fait, il est nécessaire de recourir à l'aide de fixations spéciales dans la plaque de cloison sèche.

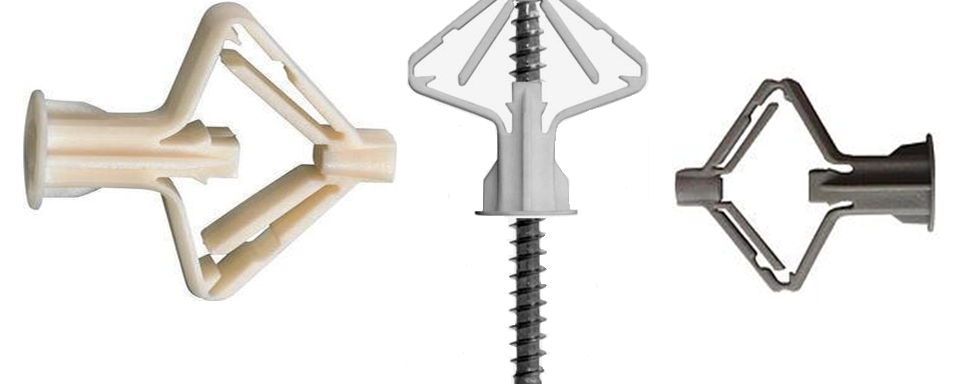

Le plus courant dans les travaux liés aux cloisons sèches est la cheville "papillon". Il ressemble à un papillon aux ailes déployées. Le matériau principal pour la fabrication des attaches est le polypropylène. Des produits métalliques sont également en vente.

L'action du "papillon" pour les cloisons sèches

Initialement, un trou de la taille souhaitée est fait avec une perceuse. Là, vous devez insérer la partie en plastique de la cheville. Pour ce faire, les éléments latéraux sont pressés au centre, la cheville est enfoncée avec un marteau. Cela doit être fait avec soin. Ensuite, une vis est vissée dans cette pièce. Au moment du montage de la vis autotaraudeuse, la partie en polypropylène s'ouvre à l'arrière de la surface de la cloison sèche (comme si les ailes se déployaient sur les côtés). Ils reposent contre le GKL, ce qui permet une fixation rigide et une répartition du poids suspendu sur la surface, il n'y a pas de charge ponctuelle.

La cheville papillon a une propriété distinctive - il est possible de démonter les fixations d'une surface en plaques de plâtre.

Le papillon a différentes tailles. Leur sélection dépend du poids de l'article :

• Taille 8/28. Nous utilisons cette cheville pour fixer une structure légère. Les vis autotaraudeuses pour le "papillon" doivent être achetées séparément. Pour cette taille, une vis de 3,5/35 mm est la plus adaptée. Le revêtement de la vis est absolument sans importance.Le trou pour la cheville est fait avec un foret de 8 mm. L'attache insérée a un loquet qui empêchera le papillon de "tomber" complètement à l'intérieur.

• Taille 10/50. À l'intérieur des ailes de cette cheville, il y a 2 planches, qui donnent une force supplémentaire lorsqu'elles sont fixées à la base par l'arrière. Ce papillon est capable de supporter un poids de 24 kg. Pour la taille papillon 10 * 50, vous devez acheter des vis autotaraudeuses de 3,5 / 55 mm. Le trou pour ce papillon aura besoin d'un diamètre de 10 mm.

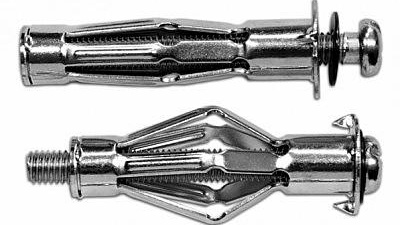

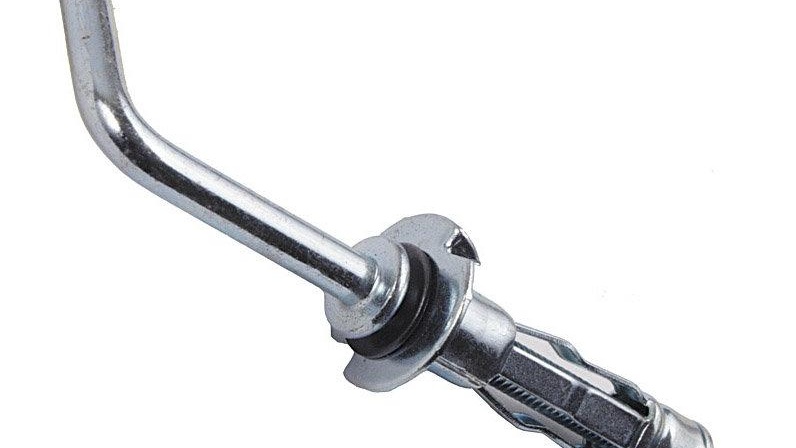

Fixations à vis Molly (MOLLY)

La cheville MOLLY pour cloison sèche est utilisée s'il est nécessaire de fixer un objet lourd sur la surface. C'est peut-être la monture la plus fiable.

En termes de structure, Molly se distingue des chevilles en plastique avec une armature entièrement métallique. Le matériau est galvanisé ou en acier inoxydable. La cheville se compose d'un manchon et d'une vis. La deuxième partie est parfois sélectionnée indépendamment, en fonction des fonctions attribuées - elle peut se terminer par une tête, un anneau, un crochet.



Le manchon a des fentes à travers tout l'élément, cela crée une entretoise. Il y a un pas de vis au centre de la douille. Lors de l'achat d'une vis séparée, vous devez faire attention à cela.

La vis incluse dans le kit a une rondelle d'appui, qui est une sorte de limiteur - sans elle, la fixation défile dans l'entretoise.

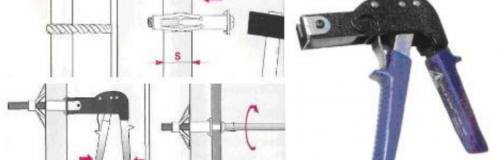

montage molly

Pour installer la cheville molly, vous aurez besoin d'un dispositif d'expansion spécial.

1. Il est nécessaire de faire un trou dans le plan avec une taille adaptée à la taille de la cheville de 8 à 13 mm.
2. Ensuite, un manchon (collet) est inséré dans le trou. Il est enfoncé jusqu'à ce que les dents reposent contre la surface.
3. Après cela, la vis est vissée.
4. Retirez la vis avec une pince spéciale.Avec cette action, l'extrémité de la pince est attirée vers la surface par l'arrière, la pièce d'espacement est déclenchée et fixée.



Selon la taille de Molly, il existe différentes catégories de poids. En gros, le roulage est de 25 à 75 kg. sur une surface en plaques de plâtre avec cette cheville, vous pouvez accrocher jusqu'à 30 kg. poids.

La cheville est montrée plus en détail sur la photo

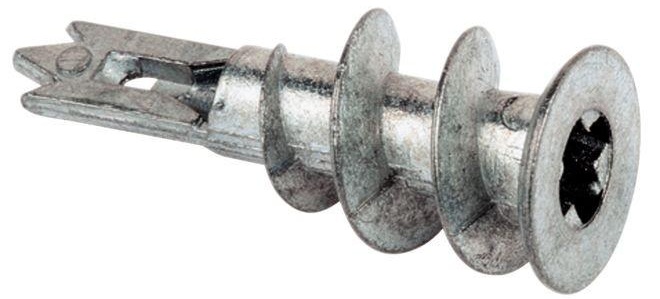

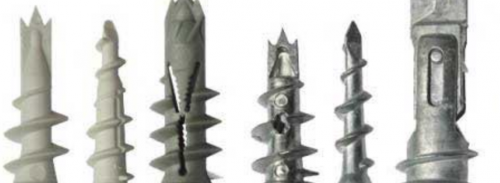

Cheville DRIVA avec foret

La cheville est composée de 2 types de matériaux : plastique et métal.

Les chevilles en plastique sont légèrement moins chères que celles en métal. Pour leur production, on utilise du polyéthylène ou du nylon Mark TT 22. Cette attache peut supporter jusqu'à 25 kg. poids.

Le disque métallique est en duralumin. Il n'est pas aussi populaire qu'un produit en nylon pour une raison : la politique de prix. Cette cheville prend 35 kg. poids.

Sur la cheville (les deux types), il y a un loquet, ainsi qu'un filetage de vis d'un profil à angle aigu.

Pour fixer la fixation, vous devez faire un trou de 6 mm. mais, si l'épaisseur de la plaque de cloison sèche est de 12,5 ou moins, le trou n'est pas nécessaire. La cheville y est vissée avec un tournevis à la tête du loquet. Une vis autotaraudeuse doit être vissée dans cette cheville.

La longueur de la cheville en nylon est de 23 mm, celle en métal est de 44 mm.

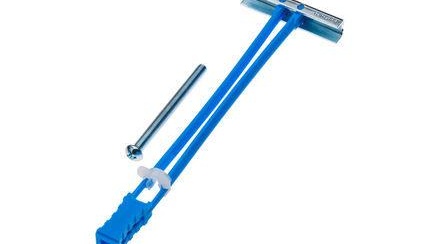

Montures KNAUF Hartmut

Cette cheville comporte 4 composants :

1. la barre d'ancrage est une sorte de plaque galvanisée en forme de U ;
2. il y a 2 antennes guides en plastique ;
3. l'insert de verrouillage est en plastique ;
4. vis M5-60.

KNAUF Hartmut est capable de supporter un poids de 55 kg. dans la plupart des cas, cette cheville est conçue pour les objets lourds sur un mur de cloison sèche.Il s'agit d'un téléviseur grand écran, dans la cuisine il y a une étagère avec de la vaisselle, dans la salle de bain il y a un meuble pour les accessoires de bain.

Pour monter la cheville dans le mur GVL, un trou approprié est fait. Une plaque est insérée dans cet espace à l'aide d'antennes. Lorsque la partie en forme de U est entrée dans le trou, les antennes se détachent. Une vis est vissée.

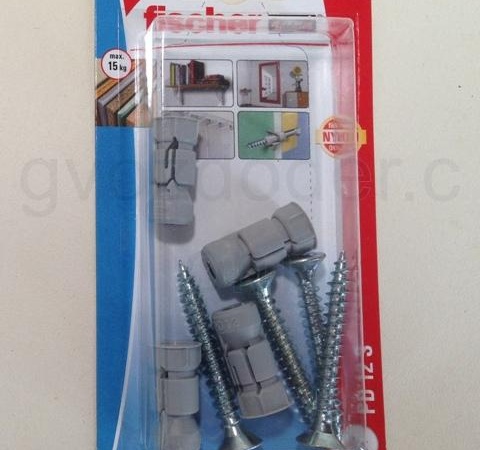

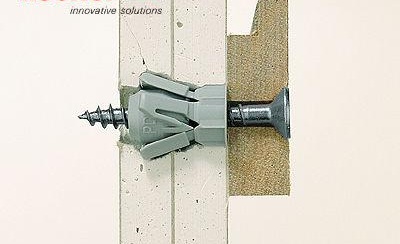

Cheville universelle Fischer

Cette cheville se compose d'un cylindre en plastique et contient un manchon. Les lames sont situées sur le côté, ainsi qu'un puissant interrupteur de fin de course. À l'intérieur de la cheville, un filetage pour une vis est coupé. Dimensions de la cheville : longueur - 27 mm, diamètre 12,5 mm.

Pour installer les cloisons sèches Fischer, un trou est fait qui correspond au manchon de 12 mm avec un diamètre. Fischer est inséré dans le trou réalisé et sécurisé avec un tire-bouchon 6x50. Lors du vissage de la vis presque jusqu'au bout, la pression commence sur la partie conique du manchon. En fin de compte, sous la pression actuelle sur la vis, le manchon s'ouvre dans différentes directions avec des lames qui sont pressées contre la face arrière de la feuille GKL.

Pour les petites et moyennes charges, la cheville universelle UX convient. Cette forme unique lui permet d'être utilisé pour la fixation sur des cloisons sèches et d'autres matériaux de construction.

Lorsqu'il est attaché à une feuille GKL standard de 12,5 mm. fixé, disons, une plaque de 8 mm d'épaisseur. en même temps, de l'arrière de la cloison sèche, la vis est sortie sur une longueur de 27 mm. cela montre qu'il devrait y avoir un espace vide de 30 mm sous la plaque de plâtre.

Le poids supporté par la cheville est de 16 kg.

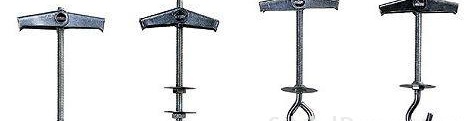

Cheville avec ressort pour montage au plafond

Ce type de fixation est conçu pour un poids léger.Il se compose de plusieurs composants :

• base - une vis avec un crochet;
• élément d'espacement - 2 planches ;
• Ressort de retenue.

Besoin de faire un trou. Insérez-y une cheville avec des lames de serrage. Dès que les barreaux ont dépassé les frontières construction de cloisons sèches, le ressort se déclenche et les lamelles se redressent, se fixant ainsi de l'autre côté du GKL.

Cette cheville est principalement destinée à suspendre des éléments décoratifs et des lustres.

Si vous devez accrocher un objet plus lourd, nous vous recommandons d'utiliser un ancre en métal et fixez-le directement dans le béton.

Caractéristiques de l'installation

Dans la mesure où plaques de plâtre de nature fragile, des précautions doivent être prises lors du travail avec des outils électriques, ainsi que la connaissance de la fixation correcte de la cheville.

1. Pour créer un trou dans une construction en cloison sèche, vous n'avez pas besoin d'utiliser un perforateur.
2. Si surface de cloison sèche fini avec des carreaux de céramique, il est nécessaire de faire un trou d'un diamètre égal à la cheville.Dans ce cas, une perceuse avec une pointe spéciale (gagnante) est utilisée.
3. Avant d'installer la cheville, vous devez vous familiariser avec ses caractéristiques techniques. Chaque fixation a une limite de poids spécifique. Si l'article pèse plus que ce qu'il peut supporter, il y a probablement un trou de cloison sèche dans le mur ou le plafond.
4. Les chevilles métalliques sont plus chères que le plastique, le nylon. Mais ils ont une longue durée de vie et ne se déforment pas non plus lorsqu'ils sont insérés dans la surface. Ce qui arrive souvent avec les attaches en plastique.
5. Pour que l'aspect pratique du montage de la cheville soit visible, il doit être fixé dans le profilé. L'élément de cadre est facile à trouver avec un aimant ordinaire.

Lors du choix et de l'achat d'une cheville, vous devez faire attention à tous les petits détails, ses caractéristiques techniques, le matériau à partir duquel elle est fabriquée.

De plus, nous vous recommandons de regarder une vidéo sur le choix des meilleures fixations pour cloisons sèches.
