Types de profilés pour les travaux de plaques de plâtre et leur objectif

Diverses constructions de cloisons sèches sont créées à l'aide d'un cadre en profilés métalliques. Ils sont produits dans diverses formes, tailles et usages. Pour déterminer le type de profil souhaité, vous devez comprendre son objectif, ses dimensions. Les types de produits pour cloisons sèches sont conçus pour leur application spécifique, vous devez donc vous familiariser avec chaque type individuellement.

Types typiques de profilés métalliques pour cloisons sèches

L'installation d'une base de cadre en profilés métalliques est de conception simple. Il se compose de verticales et d'horizontales qui constituent des éléments métalliques, appelés guides, plafond, profilés de cloison. Pour le bon choix du profil souhaité, vous devez vous familiariser avec son marquage et ses dimensions.

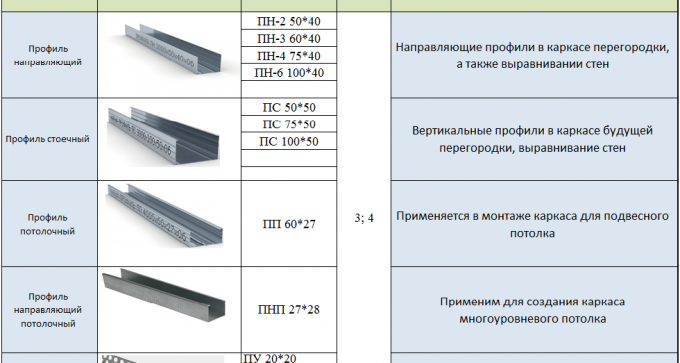

Quels sont les profils pour cloisons sèches:

Quels sont les principaux profils pour les cloisons sèches?

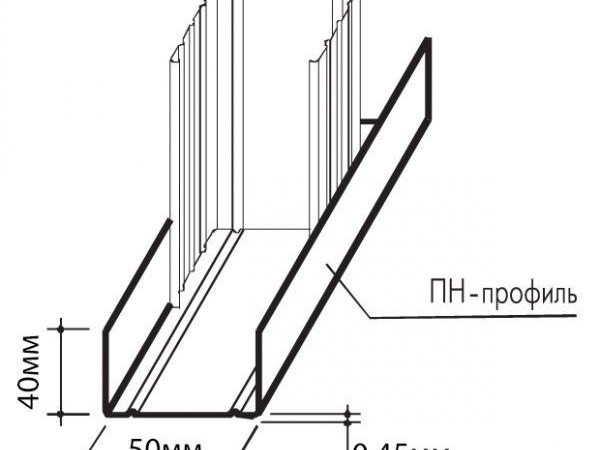

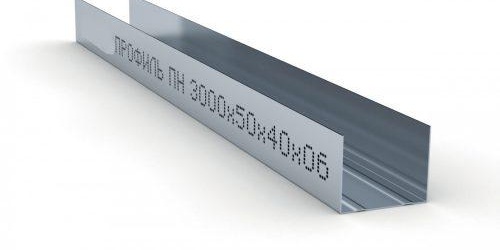

But et caractéristiques du profil de guidage (PN)

Profil de guidage, abrégé PN alias UW. Épaisseur 0,55-0,8 mm. Cela protège le produit de l'oxydation du métal, ainsi que des dommages causés à sa rouille.En apparence, le PN se présente sous la forme d'une planche avec la lettre «P», qui est utilisée dans la construction d'un squelette métallique pour les faux murs. Il est utilisé pour la construction rapide de cloisons de différentes épaisseurs. Les guides servent de base pour le montage du cadre, créant une résistance structurelle. Le profil a une largeur différente, ce qui vous permet de construire des cloisons hautes et de masquer les communications dans le mur.

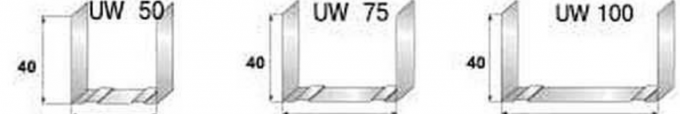

Dimensions de l'élément de guidage pour cloison sèche :

Des trous de 8 mm peuvent être réalisés dans le profil par le fabricant. pour fixer le produit à la base (mur, plafond). Les attaches sont principalement des clous à cheville de taille 6/40, 6/60. La longueur du produit atteint 3 mètres.

Lors de l'installation de la cloison, de l'alignement du mur avec des cloisons sèches, ce type de produit métallique est d'abord fixé selon les marquages ​​effectués au préalable. Ensuite, le PS (montage en rack) est appliqué, ainsi que des matériaux supplémentaires, tels que des suspensions, des rallonges, des crabes.

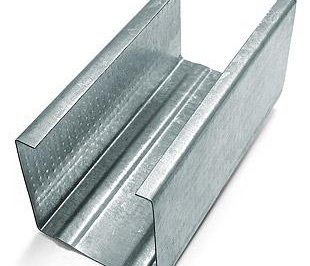

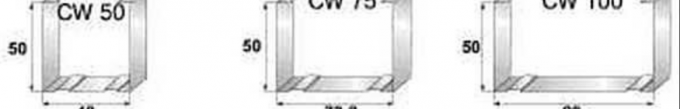

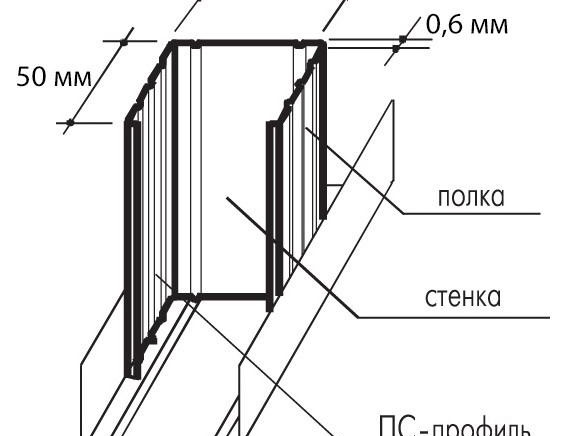

Fonctionnalité de profil de rack (PS)

Il signifie profil debout, brièvement PS ou une autre désignation européenne CW. Ce type de bande métallique est utilisé dans la réalisation d'une ossature métallique pour un faux mur en plaques de plâtre, ainsi que pour le nivellement des surfaces verticales d'une pièce. Réalisant la construction d'un cadre pour un faux mur, un élément métallique est inséré dans un NP fixe. A cet égard, la largeur de PS et PN a les mêmes dimensions. Le profilé de séparation pour cloisons sèches est en acier galvanisé.

En fonction de la structure en cours de création, la taille requise est acquise. La longueur peut être de 3 à 4 mètres. Une caractéristique distinctive du profil sont des rainures spéciales pour faciliter l'installation des plaques de plâtre, ainsi que leur fixation.

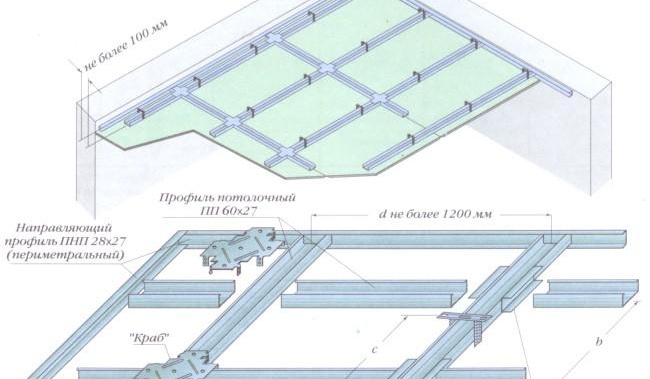

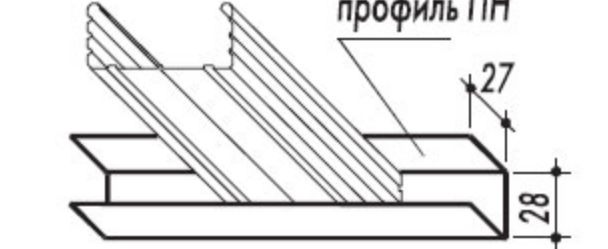

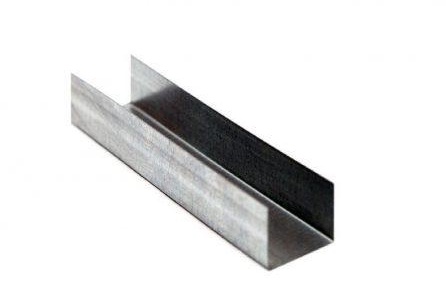

Application, dimensions du profilé de guidage au plafond (PNP)

Il est également désigné par PN (UD) (décodage - profil guide plafond). En forme de U en section transversale, avec des parois latérales lisses. Il est utilisé comme support de base pour les crémaillères et les linteaux. Il est attaché le long du périmètre de la structure, puis tous les autres éléments du système y sont installés. Le PNP est fabriqué à partir de métal recouvert d'une couche protectrice. Il est utilisé dans la fabrication d'une base métallique pour un faux plafond en plaques de plâtre. Cet élément est fixé au mur avec des clous à cheville, sert à l'insertion ultérieure du profilé de plafond dans ceux-ci et crée la résistance de l'ensemble de la structure pour les cloisons sèches.

Le profil pour plafond en plaques de plâtre a les dimensions suivantes: épaisseur PNP 28 * 27 - 0,4-0,6 mm., Largeur 28 mm., Hauteur - 27 mm., Longueur - 3 mètres.

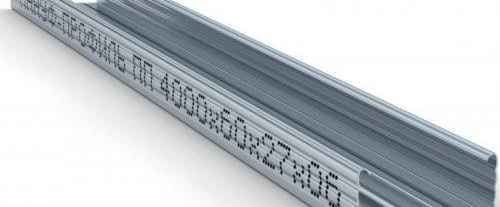

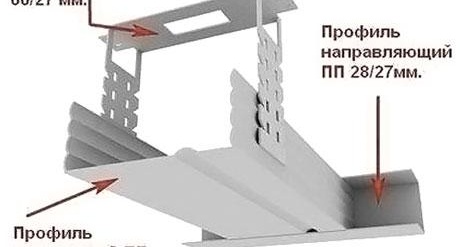

Profilé de plafond (PP)

S'il vous plaît, le plus populaire dans chaque réparation est un profil de plafond (PP) ou un autre CD de désignation. Ce produit est utilisé dans l'installation d'une ossature métallique pour un plafond suspendu en plaques de plâtre figuré à plusieurs niveaux. Le profil est inséré, lors de l'installation, dans le guide et fixé aux suspentes. Fabriqué en acier galvanisé pour résister à la rouille. Pour profil de plafond applicable vis autotaraudeuses spéciales, appelés par les maîtres "bugs" - diamètre - 3,5-3,9 mm. longueur 9,5-11 mm.

Les dimensions du profilé de plafond pour cloison sèche: épaisseur 0,4-0,6 mm, largeur - 60 mm, hauteur 27 mm, longueur standard 3 mètres sur commande 4 mètres.

Types de profils supplémentaires

Et aussi des types de profilés pour cloisons sèches sont produits, qui ne sont pas utilisés si souvent dans la construction d'un cadre métallique, et sont principalement remplacés par la production manuelle elle-même.

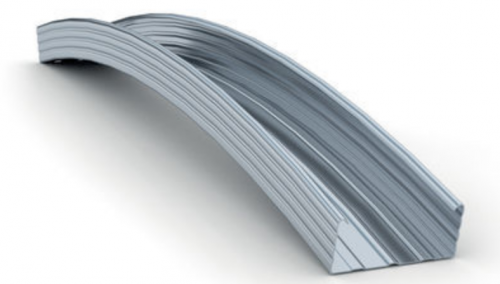

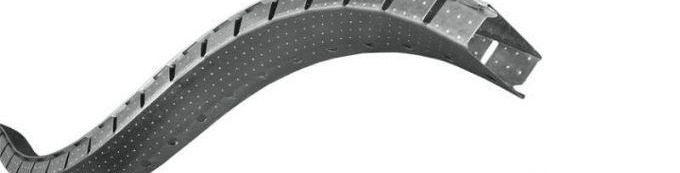

profil arqué

Ce profil arqué en plaques de plâtre est utilisé pour créer des arcs et autres éléments bouclés au plafond ou au mur. La production du profil arqué était basée sur l'élément métallique du plafond. en détail sur types de profil arqué.

Les fabricants proposent leurs propres options pour plier un profil pour les arcs sur commande, ce qui présente une facilité d'utilisation distinctive. Pour cela, du PP ordinaire (60x27) est utilisé, après pliage, il est désigné PA.

Dimensions du rayon de courbure :

En savoir plus sur les autres options faire des arcs.

Profil renforcé

Cet élément est désigné UA. Le produit est utilisé pour renforcer la base du cadre des cloisons sèches. Il est applicable dans les plafonds suspendus de conception complexe, ainsi que dans la formation de cloisons avec pondération d'objets (suspension d'un téléviseur à la surface de la cloison), créant des ouvertures de portes et de fenêtres dans des cloisons en plaques de plâtre.

Dimensions du profil renforcé pour cloison sèche :

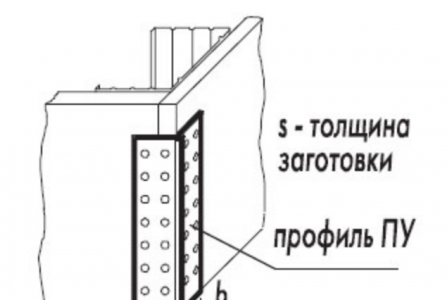

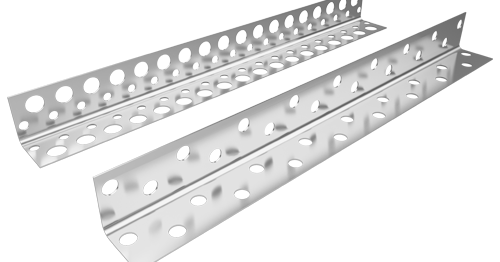

Pour protéger les coins extérieurs

Marquage PU. Ce type pour GKL est destiné à recouvrir les angles de diverses influences mécaniques (impact) d'un produit en plaques de plâtre. Le profil est perforé pour une meilleure fixation à la surface lors de l'utilisation de mastic. Il a les dimensions suivantes :

Montage de profil

Pour créer un cadre métallique, les profilés et leurs composants doivent être utilisés afin que la base du cadre pour cloison sèche soit solide et dure une longue durée de vie.

Afin de couper le profil galvanisé, des ciseaux pour couper le métal sont utilisés. Si vous coupez le profil avec une meuleuse, à des révolutions élevées du cercle, le métal s'échauffe, endommageant ainsi le revêtement anti-corrosion. Les bords du profilé restent non protégés. Ceci est hautement indésirable lors de l'installation du cadre dans les salles de bains, ainsi que sur le balcon - où l'humidité est élevée. Règles de travail et secrets de travail avec GKL.

Les profilés de guidage sont fixés à la base (plafond, sol, mur) uniquement avec des clous à cheville. La taille de la fixation dépend de plusieurs facteurs : le matériau de base, la complexité de la structure métallique. Les fixations doivent être situées à une distance de 25 à 30 cm.

Les cintres pour profilés sont montés en ligne avec le profilé tous les 40 à 60 cm.La distance minimale est prise si une charge importante sur la surface de la plaque de plâtre est prévue.De plus, pour renforcer le cadre des profilés de crémaillère, un renfort est créé qui passe à la place du lestage de la structure.

Pour le bruit, - l'isolation phonique, un matériau d'étanchéité est utilisé, dont le choix dépend de l'emplacement, du taux d'humidité, de la sécurité incendie.

Lors du choix des profils pour la fabrication d'un cadre, il convient de se souvenir non seulement des règles d'utilisation, mais également de faire attention au fabricant. Les profilés pour cloisons sèches tels que KNAUF sont produits dans des tailles conformes à toutes les normes nationales, respectant toutes les spécifications techniques.

Détails sur la voie rapide pose de cloisons dans l'appartement.
