Comment choisir les tuyaux de ventilation pour la hotte

La hotte est devenue presque un élément indispensable de l'équipement de la cuisine domestique ou professionnelle. Le microclimat favorable dans la zone de cuisson et les pièces adjacentes, créé pendant son travail, est depuis longtemps apprécié par les ménagères et les cuisiniers. La qualité de l'ensemble du système de ventilation dépend du bon choix de l'équipement, des tuyaux de ventilation dans la cuisine, du matériau pour sa fabrication.

Fonctions, types, sélection du dispositif d'échappement

L'importance de la hotte dans le lieu de cuisson est évidente, car ses tâches principales sont :

• élimination de la zone de travail de l'air contaminé par des produits de combustion, de la fumée, des vapeurs, des odeurs;
• réduction de l'humidité et de la température de l'air au poêle pour un travail plus confortable;
• fournir des conditions qui empêchent l'émergence et la reproduction de micro-organismes indésirables ;
• augmenter la durabilité des meubles de cuisine, des appareils électroménagers et des articles d'intérieur, qui ne déposeront pas la suie, la graisse et la saleté;
• apport d'air pur au lieu de celui emporté avec la pollution ;
• création de conditions confortables pour travailler dans les cuisines professionnelles et de conditions de vie favorables dans les espaces privés à proximité des locaux de la cuisine.

La hotte, reliée par des conduits à la gaine de ventilation, permet d'évacuer l'air pollué vers l'extérieur.

Hottes installées dans les cuisines des types suivants : plat, incliné, encastré, en T, îlot, d'angle, dôme, télescopique.

Pour éliminer tout le volume d'air pollué, les dimensions de la hotte doivent nécessairement correspondre ou être supérieures à celles de la table de cuisson. La capacité minimale (m3/h) de l'équipement d'évacuation doit être d'au moins 10 fois le volume de la cuisine.

Hauteur d'installation recommandée de la hotte :

• au-dessus de la cuisinière à gaz - 0,75-0,85 m;
• au dessus induction ou cuisinière électrique - 0,65-0,75 m.

Choisir un tuyau pour un système d'échappement

Pour la productivité et la fiabilité de l'ensemble de la structure d'évacuation de l'air pollué, le choix d'un tuyau de ventilation revêt une grande importance. Considérez les principaux critères.

Matériau de tuyau utilisé

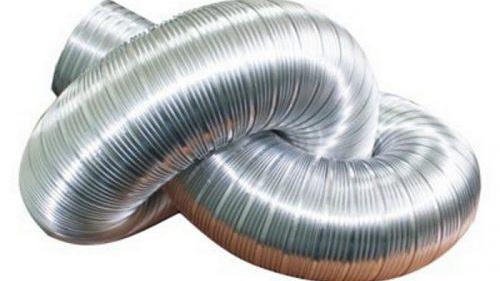

Les tuyaux en aluminium ondulé sont l'option la moins chère et la plus facile à installer pour organiser l'évacuation de l'air pollué de la hotte. La base du tuyau sont des anneaux métalliques. Ils sont recouverts de plusieurs couches de film laminé. Initialement, les anneaux sont dans une position plaqués l'un contre l'autre, la coque supérieure est repliée en "accordéon". Lors de l'installation, l'ondulation peut s'allonger plusieurs fois, se plier à l'angle requis. Par conséquent, il est facile à poser dans des conditions exiguës et des endroits difficiles d'accès.

Un tuyau ondulé incomplètement étiré devient une source de bruit caractéristique du système d'échappement en raison de la résistance accrue des irrégularités de la surface intérieure au flux d'air. Le niveau de bruit est également augmenté par des plis supplémentaires dans le tuyau.

Les tuyaux ondulés pour la ventilation peuvent résister à une chaleur importante (jusqu'à +250 ° C), ont une résistance considérable, résistent aux environnements agressifs, peuvent être rallongés si nécessaire (un ruban métallique est utilisé pour la connexion) et peuvent durer jusqu'à 50 ans.

Les systèmes d'échappement en plastique présentent un certain nombre d'avantages qui en font des leaders dans la demande des consommateurs :

• Le poids léger permet à une seule personne de monter l'ensemble du système, ne nécessite pas de fixations ou d'éléments de support supplémentaires, élimine la charge supplémentaire sur les modules suspendus des meubles de cuisine.
• Haute résistance à de nombreux produits chimiques et à l'humidité.
• Excellente étanchéité des conduits d'air avec une grande résistance de la structure montée.
• Résistant aux UV.
• Simplicité et facilité d'entretien, disponibilité et faible coût des détergents nécessaires.
• Capacité à faire fonctionner le système sur une large plage de températures.
• Création d'une bonne isolation acoustique qui ne perturbe pas un séjour confortable dans une pièce avec un système d'échappement.
• Durabilité.
• Une gamme impressionnante d'éléments en plastique du tuyau d'échappement de différentes formes et tailles, à partir de divers matériaux : polypropylène, polyuréthane, chlorure de polyvinyle.
• Vue stricte esthétique du système assemblé.
• La facilité d'installation vous permet d'assembler des structures d'échappement fiables à partir de raccords standard.
• Les éléments en plastique des pipelines ne sont pas sujets à la corrosion, leur matériau est respectueux de l'environnement.
• La surface intérieure lisse des tuyaux ne permet pas l'accumulation de saleté et de graisse.
• Les systèmes d'échappement avec des tuyaux en plastique (surtout ronds) sont presque silencieux par rapport aux conduits d'air en d'autres matériaux.

Les tuyaux en plastique sont plus chers que les tuyaux en carton ondulé. Leur installation est plus compliquée, elle nécessite des éléments de transition et de liaison supplémentaires. Après l'assemblage du pipeline, il reste des garnitures inutilisées. Ce sont les principaux inconvénients des tuyaux en plastique.

La forme et les dimensions de la section de tuyau

Les tuyaux ondulés ont une section ronde, en plastique - ronde ou rectangulaire. Les pipelines constitués de tuyaux ronds ont moins de résistance, pour lesquels ils sont populaires. Les tuyaux rectangulaires sont plus esthétiques, ils sont plus faciles à assembler et peuvent être placés contre le mur lui-même.

Les tuyaux les plus couramment utilisés sont :

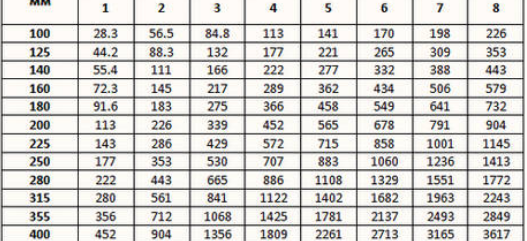

1. Rond, diamètre (mm): 100, 120 - le diamètre du tuyau de ventilation de la hotte, généralement indiqué dans les instructions; 125 et 150 sont également souvent utilisés par les utilisateurs.
2. Les tuyaux rectangulaires de ventilation pour la hotte ont les dimensions suivantes, hauteur x largeur (mm) : 55x110, 60x122, 60x204.

Important! Pour une ventilation efficace, la section transversale du tuyau de ventilation doit correspondre à la surface du tuyau de sortie de la hotte ou être plus grande (une connexion via un élément de transition est alors nécessaire).

Calculateur de la capacité de ventilation requise pour la hotte aspirante dans la cuisine

Si vous devez calculer la ventilation des locaux d'habitation, utilisez calculateur de performance d'échange d'air en ligne.

Caractéristiques de montage importantes

Erreurs lors du montage et de l'installation canalisation d'échappement d'alimentation peut rayer les efforts précédents pour sélectionner correctement la hotte, calculer la section requise des tuyaux utilisés et sélectionner les éléments de transition et de raccordement nécessaires. Pour que le système d'échappement fonctionne correctement, vous devez faire attention aux points suivants de son installation:

• La structure de canalisation assemblée ne doit pas présenter de déviations. Si un tuyau ondulé est installé, son étirement doit être maximal.
• L'ensemble du système d'échappement doit être mis à la terre pour dissiper l'électricité statique.
• Afin de ne pas endommager la sortie d'air lorsqu'elle traverse les murs, des adaptateurs et des manchons spéciaux sont utilisés.
• Les emplacements de toutes les connexions (entre les tuyaux, les tuyaux et les hottes, les tuyaux et un adaptateur d'un puits de ventilation) doivent être traités avec un produit d'étanchéité.
• Les courbures du tuyau ondulé à des rayons inférieurs au diamètre de l'ondulation utilisée réduiront la pression et, par conséquent, l'efficacité du système d'évacuation d'air.
• Le pipeline optimal du système d'échappement a un minimum de coudes et de virages, sa longueur peut atteindre 3 m, les coudes sont obtus.
• Avec une grande longueur de conduit d'air ondulé, après 1-1,5 m, il doit être fixé avec des colliers pour éviter tout balancement possible lorsque la hotte est en marche.
• Pour connecter la canalisation à la cavité de la gaine de ventilation, utilisez un cadre spécial avec une grille pour la ventilation d'alimentation, une bride pour la fixation du tuyau et un clapet anti-retour. Lorsque la hotte est en fonctionnement, la vanne est fermée et ne permet pas à l'air pollué de rentrer dans la pièce. Lorsque la hotte ne fonctionne pas, la vanne est ouverte - une circulation d'air libre se produit.

 Tourner le tuyau à un angle aigu ou à 90° réduira invariablement les performances de l'ensemble du système de 10 %. Quelques plis de ce type le rendront inefficace, bien que l'équipement d'échappement fonctionnera avec une surcharge. S'il est impossible de changer la ligne du tuyau, il est conseillé d'augmenter sa section et la puissance de la hotte.

Masquage des éléments du système d'échappement

Même un conduit d'évacuation bien installé peut ne pas s'intégrer dans le concept de design de la pièce ou attirer trop l'attention sur lui-même. Si le pipeline a été assemblé à partir d'éléments galvanisés ou d'ondulations en aluminium, il ira bien avec le style high-tech général. Dans tous les autres cas, le dessin doit être masqué ou décoré.Souvent utilisé comme déguisement :

• Plafonds (tendus, suspendus). Ils peuvent également masquer des éléments d'autres utilitaires.
• Boîte spéciale en plastique ou en plaques de plâtre.
• Installation de la canalisation dans des meubles de cuisine suspendus.
• Faux panneaux spéciaux couvrant les communications de passage. Ils sont installés ou montés sur des armoires suspendues et décorés pour correspondre à la façade de la cuisine ou à la décoration des murs adjacents.

Un système d'échappement correctement installé à partir de composants bien choisis est la clé d'une cuisson confortable et sûre.
