Ventilation d'alimentation et d'extraction du logement

Tout logement moderne, y compris les immeubles d'habitation, est construit en tenant compte de la minimisation des pertes de chaleur. Lors de l'utilisation de matériaux d'isolation thermique de haute qualité et de technologies de construction appropriées, le problème est résolu sans trop de difficulté. Mais en même temps, un problème un peu inattendu se pose : après tout, une pièce bien isolée s'avère pratiquement étanche et non ventilée ! Et vivre confortablement dans une telle pièce sans un système de ventilation correctement organisé devient tout simplement impossible.

Le besoin de ventilation dans la maison

Les règles d'organisation des échanges d'air dans les immeubles d'habitation sont établies par les sections concernées du SNiP. Selon ces règles, le système de ventilation doit assurer un renouvellement ininterrompu de l'air dans toutes les pièces de service et de service du bâtiment - salles de bain, toilettes, salles de bain et cuisines communes.

Cela est dû non seulement à l'augmentation de l'humidité de l'atmosphère dans ces pièces, mais également à la présence presque constante d'une personne dans celles-ci, entraînant une pollution de l'air - quelle que soit la propreté de cette personne. La pollution de l'air et une forte concentration d'humidité dans celui-ci, en l'absence d'échange d'air, entraînent rapidement des conséquences très désagréables:

• la formation de condensation dans les fenêtres et leur buée;
• l'apparition d'humidité et de moisissures;
• la propagation d'une odeur désagréable de moisi;
• détérioration et destruction de tous objets en contact avec une telle atmosphère ;
• reproduction rapide de micro-organismes pathogènes;
• mauvaise santé des personnes dans la salle.



Efficacité de la ventilation naturelle

Selon les mêmes SNiP, la ventilation dans les appartements doit être effectuée de manière naturelle, par apport et évacuation: au lieu que l'air chauffé sorte par les conduits de ventilation, l'air frais pénètre par les fuites dans les ouvertures des portes et des fenêtres, les fenêtres ouvertes et autres " ouvertures naturelles" du bâtiment. Bien que dans les portes métalliques modernes et les fenêtres en plastique, il ne devrait pas y avoir de telles fuites en principe - si elles sont présentes, le produit est considéré comme un mariage ...

L'ouverture des fenêtres peut aider un peu pendant la saison chaude, mais en hiver, ce n'est tout simplement pas pratique - l'air trop froid est «aspiré» de la rue au lieu d'être confortablement chaud. Le deuxième inconvénient d'une fenêtre ouverte est la pénétration de poussière et même de saleté dans la pièce.

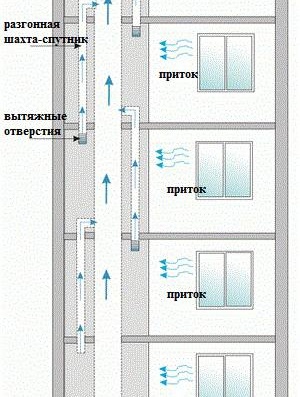

Au dernier étage du bâtiment, l'efficacité de la ventilation naturelle d'alimentation et d'extraction est réduite au minimum. Cela s'explique par le fait que pour son fonctionnement normal, la hauteur du conduit de ventilation (en fait, le tuyau d'évacuation) au-dessus de l'évent doit être d'au moins 2 mètres ; la condition du dernier étage est difficile à remplir, surtout en l'absence de combles.

Le développement de technologies d'économie d'énergie (y compris la conservation de la chaleur) a conduit à une situation légèrement paradoxale: sans l'utilisation de dispositifs et de dispositifs supplémentaires améliorant le tirage, la ventilation d'alimentation et d'extraction de type naturel dans les appartements modernes est devenue absolument inefficace!

Organisation de la ventilation de l'appartement

Le type spécifique de système de ventilation est sélectionné en fonction des normes d'échange d'air existantes, en fonction de la destination de la pièce ventilée, de son volume et du nombre d'habitants.A ce jour, les principales normes suivantes ont été établies :

• pour chaque mètre carré de logement, au moins 3 mètres cubes "d'air" par heure doivent s'écouler ;
• un adulte a besoin d'au moins 30 mètres cubes d'air frais par heure ;
• pour les cuisines avec une cuisinière électrique, le débit est doublé (60 mètres cubes / h), lors de l'utilisation de cuisinières à gaz - trois fois;
• pour une salle de bain, il suffit de remplacer 25 mètres cubes d'air par heure ;
• dans les toilettes et les salles de bains combinées, le volume de l'atmosphère remplacée devrait être plus important - environ 50 "cubes" par heure.



Types d'aération

Dans l'ensemble, il n'y a que deux modes de ventilation - naturel et forcé.

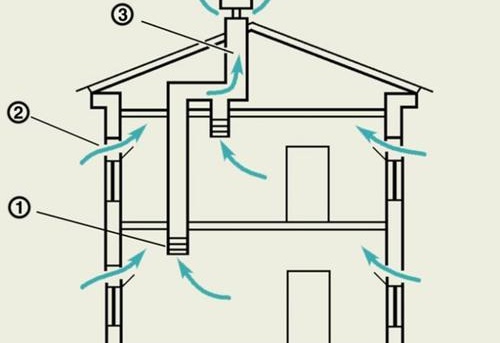

Dans le premier cas, pour la circulation des masses d'air, on utilise le tirage, qui se produit naturellement en raison de la différence de température à l'extérieur et à l'intérieur de la pièce. L'air se déplace de la pièce vers l'extérieur.

La ventilation forcée est créée artificiellement, en utilisant des ventilateurs électriques ou mécaniques - dans ce cas, la direction du mouvement de l'air peut être quelconque, à la fois du logement à la rue (ventilation par évacuation) et de la rue à la pièce (ventilation par soufflage). De plus, ces deux systèmes de ventilation - extraction et soufflage - sont relativement faciles à combiner en une installation combinée. Découvrez les nouveautés de systèmes d'aération.

Améliorer la ventilation naturelle

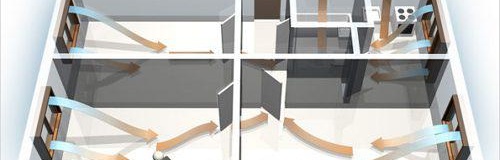

Le moyen de ventilation le plus simple qui ne nécessite pas de coûts financiers ni de travaux de construction consiste à aérer les appartements.Dans le même temps, l'air entrant par les évents ouverts et les fentes ou interstices des blocs de porte ou de fenêtre est évacué par les conduits de ventilation dans les murs du bâtiment à plusieurs étages.

Cependant, cette méthode est loin d'être toujours acceptable - en particulier dans les habitations modernes, pratiquement hermétiques, dans lesquelles le flux d'air "non autorisé" de la rue dans la maison est exclu. La solution est l'installation (insertion) dans les murs de vannes d'alimentation spéciales avec un diamètre de trou réglable et une visière réfléchissant le son.

De telles vannes sont montées au niveau des radiateurs de chauffage et, en raison de leurs dimensions modestes (environ 10 cm de diamètre), s'intègrent parfaitement dans n'importe quel intérieur. Il est recommandé de les équiper d'appareils de chauffage spéciaux ou au moins de les installer à proximité d'appareils de chauffage - cela assurera au moins un chauffage partiel de l'air froid provenant de la rue.

Malheureusement, malgré toute sa simplicité et sa rapidité d'installation, un tel système de ventilation présente un inconvénient important : son efficacité dépend presque entièrement de l'efficacité des conduits de ventilation existants. Pendant la saison froide, lorsque la différence entre l'air extérieur froid et l'air intérieur chaud est de plusieurs dizaines de degrés, un tel système permet un échange d'air de très haute qualité; en été, le degré de ses performances est minime ...

De plus, avec la ventilation naturelle, il est impossible de contrôler et de réguler le volume d'air déplacé. De ce fait, il devient très difficile voire impossible de contrôler le microclimat dans l'appartement.

Application des centrales de traitement d'air

S'il est impossible d'évacuer l'air de manière naturelle, il est nécessaire de le pomper mécaniquement, à l'aide de ventilateurs de gaine intégrés aux gaines de ventilation.Cependant, dans ce cas, un contrôle fiable du volume d'entrée n'est pas possible. Et cela pourrait bien conduire à une situation où l'air frais dans l'appartement ne suffira pas ...

Dans de tels cas, il est nécessaire d'installer des centrales de traitement d'air montées dans le mur principal du bâtiment et composées des unités suivantes :

• ventilateur dans le boîtier ;
• filtre remplaçable ;
• dispositifs de chauffage de l'air entrant ;
• vanne d'arrêt.

Un tel dispositif a une conception qui exclut la formation d'un niveau de bruit accru pendant le fonctionnement et est monté dans un trou percé dans le mur du bâtiment du diamètre approprié.Après la connexion à l'alimentation électrique, l'unité d'alimentation commence à fournir de force de l'air frais à l'appartement avec services, tandis que l'ancien est naturellement ou "ventilateur" aspiré à travers les conduits de ventilation. Dans le même temps, pour assurer un mouvement sans entrave des flux atmosphériques, les zones inférieures des portes intérieures sont en treillis ou au moins coupées de 1 ... 2 cm.

Le dispositif dans l'appartement du système de ventilation forcée permet de fournir toute l'année de l'air frais chaud (s'il y a un appareil de chauffage dans le système) aux locaux, ce qui exclut la formation de condensat et le développement de moisissures dans logement. Mais le problème du contrôle des volumes d'air évacué par les conduits de ventilation au niveau des ménages, avec des opportunités financières limitées, est pratiquement inévitable - et avec un mauvais tirage dans les conduits de ventilation, des zones avec une atmosphère stagnante et "coincée" peuvent se former dans la chambre.

Le système de ventilation le plus efficace

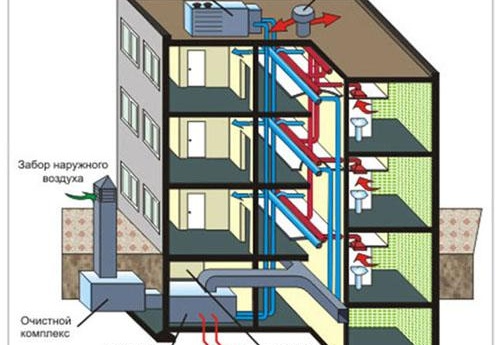

Le système de ventilation, exempt de tous les inconvénients ci-dessus, est une alimentation à récupération forcée et une «évacuation» d'évacuation qui fournit un apport constant d'air frais extérieur à la pièce et la sortie de masses d'air d'évacuation correspondant en volume. De plus, lors de l'utilisation d'éléments supplémentaires, l'air traversant le système est également soumis à une purification en plusieurs étapes.

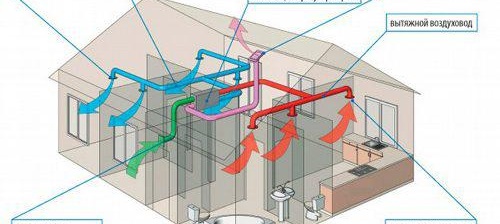

Ventilation forcée avec récupération - le système est assez compliqué dans sa conception et son installation. Il se compose d'un grand nombre de nœuds et d'éléments, dont les principaux sont :

• conduits d'air - tuyaux reliés à un réseau à travers lequel s'effectue le mouvement forcé des masses d'air;
• Ventilateurs, assurant le mouvement des flux d'air ;
• entrées d'air;
• des vannes d'air qui empêchent la pénétration des masses d'air extérieur dans les locaux lorsque le système de ventilation est éteint ;
• éléments filtrants ;
• réchauffeurs d'air;
• récupérateurs;
• dispositifs antibruit;
• grilles de ventilation et d'admission d'air;
• éléments de protection automatique contre la surchauffe;
• systèmes de contrôle et capteurs et régulateurs qui déterminent l'algorithme de son fonctionnement ...

Le principe de récupération d'énergie (récupération) utilisé dans le fonctionnement d'un tel système permet, lorsque l'air amené de la rue est réchauffé par les masses d'air évacuées, de réduire de 70 % la consommation d'énergie consommée en hiver... 80 % !

Étapes du dispositif de ventilation

La conception d'un système de ventilation commence par une analyse complète de la faisabilité et de la nécessité de son utilisation dans un appartement. Dans le même temps, l'efficacité du système existant est déterminée, la possibilité de son amélioration ou la nécessité d'un transfert complet vers «l'installation forcée», la possibilité d'installer des conduits de ventilation supplémentaires est vérifiée.

Le calcul du système d'échange d'air optimal est effectué pour chaque pièce séparément; sur la base de toutes les données reçues, le type de système de ventilation pour cet appartement est sélectionné. Dans le même temps, un schéma de ventilation est établi, sur lequel tous les principaux paramètres techniques du système conçu sont indiqués:

• acheminement des conduits d'air ;
• longueurs et sections exactes des conduits d'air ;
• emplacements de toutes les unités de ventilation concernées ;
• les emplacements exacts des dispositifs d'arrêt et de contrôle utilisés ;
• dimensions hors tout des installations ;
• nom et quantité de matériaux requis.

Pour que le résultat soit garanti, tous les travaux de conception et d'installation du système de ventilation doivent être effectués par des spécialistes expérimentés - alors seulement l'échange d'air dans l'appartement sera efficace et le microclimat ne présentera pas de danger pour l'homme santé!

Ventilation cuisine

Le dispositif de ventilation dans la cuisine est compliqué par la nécessité non seulement de réduire l'humidité de l'air, mais également de le nettoyer de diverses odeurs.Dans une certaine mesure, les hottes de cuisine installées au-dessus du poêle font face à ces tâches - mais seulement dans une très faible mesure ...

L'organisation de la ventilation forcée au moyen d'une hotte aspirante est inefficace - le ventilateur installé dans cet appareil électroménager est de faible puissance et est capable de «pomper» une très petite quantité d'air à travers lui-même. La hotte est suffisante pour évacuer la vapeur directement au-dessus du poêle - mais c'est tout. Même les appareils de type recirculation ne sauvent pas la situation, dans laquelle l'air «capturé» est nettoyé à travers un système de filtrage et rejeté dans la pièce - les performances de ces hottes sont trop faibles pour tout le volume de la cuisine.

Une ventilation efficace dans la cuisine n'est possible que grâce à la création d'un système de ventilation à part entière. Dans le même temps, il convient de garder à l'esprit que le débit des conduits de ventilation intégrés dans les murs des immeubles d'habitation, en raison de leur faible section (13x13 cm), est faible et ne dépasse pas 300 mètres cubes. m par heure (généralement il atteint à peine 160 mètres cubes / heure ...). L'auto-installation d'un "forcé" trop puissant perturbera le fonctionnement du système de ventilation de tout l'immeuble ...

La seule façon d'améliorer de manière indépendante le fonctionnement du système d'évacuation d'air naturel de la cuisine consiste à installer un ventilateur de conduit de faible puissance dans le conduit de ventilation existant. Dans de nombreux cas, cela permet, à des coûts financiers et de main-d'œuvre minimes, de créer un microclimat tout à fait acceptable dans la pièce.

Vérification des performances du système de ventilation

Un test approximatif mais rapide de l'efficacité de la ventilation disponible dans l'appartement peut être effectué à l'aide d'un morceau de papier ordinaire ou d'une allumette allumée. Si vous ouvrez l'un des évents de l'appartement (n'importe lequel) et apportez du papier à l'ouverture du conduit de ventilation, avec une ventilation plus ou moins efficace, il devrait "coller" à la grille. La flamme de l'allumette doit être attirée dans le canal.

Vous pouvez déterminer plus précisément les performances de la ventilation à l'aide d'un anémomètre - un appareil conçu pour déterminer la vitesse du flux d'air. Sur la base de ses relevés et connaissant la section du conduit de ventilation, il est possible de calculer le volume d'air traversant le conduit en une heure. Mais, malheureusement, la disponibilité de cette méthode est bien inférieure à la précédente.
