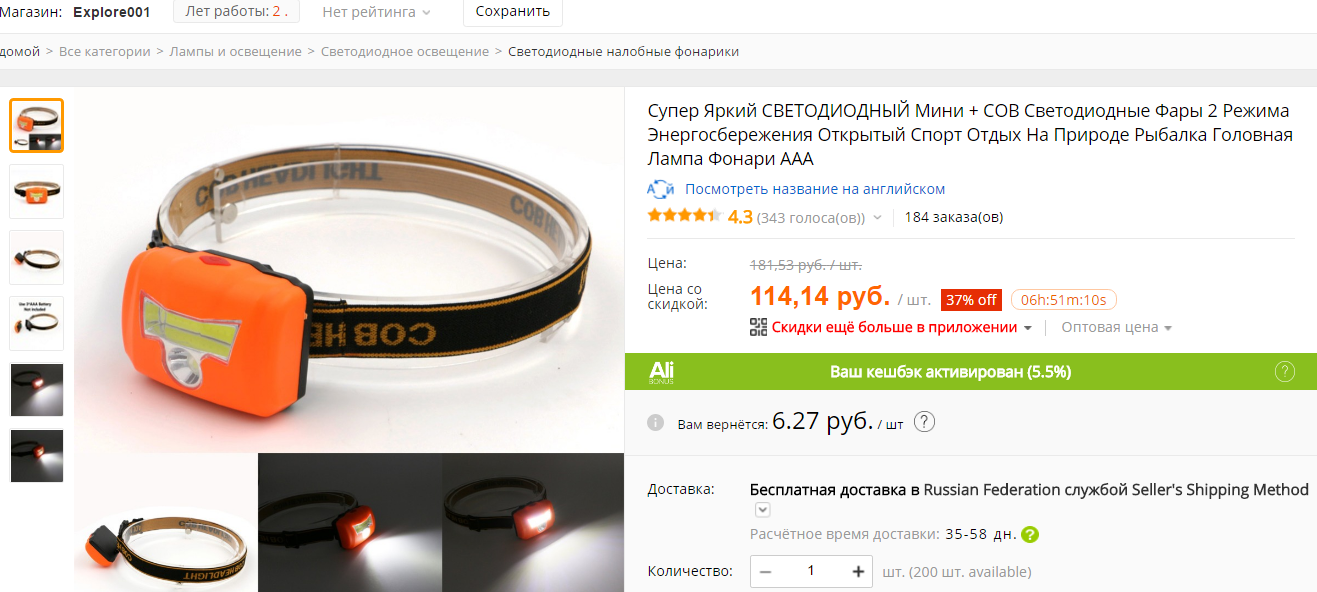

L'idée de convertir une lampe frontale en lampe rechargeable est née il y a longtemps, cela est particulièrement vrai lors de la pêche et lorsqueinstallation de câblage. Puisqu'il n'est pas rentable d'acheter constamment des batteries, à notre époque de téléphones portables. Après y avoir réfléchi et commandé les pièces de rechange nécessaires, que je décrirai ci-dessous, j'ai commencé à affiner le projecteur pour batteries de mes propres mains, en utilisant le schéma chinois avec sous-charge, ce qui permet de charger la batterie à la fois dans la voiture et du micro USB habituel d'un téléphone moderne. Je commande habituellement sur Aliexpress, même s'il est possible d'en trouver en magasin, mais c'est 2 fois plus cher.
La lampe de poche a été livrée à la poste en 20 jours, ce qui a fait plaisir :) .

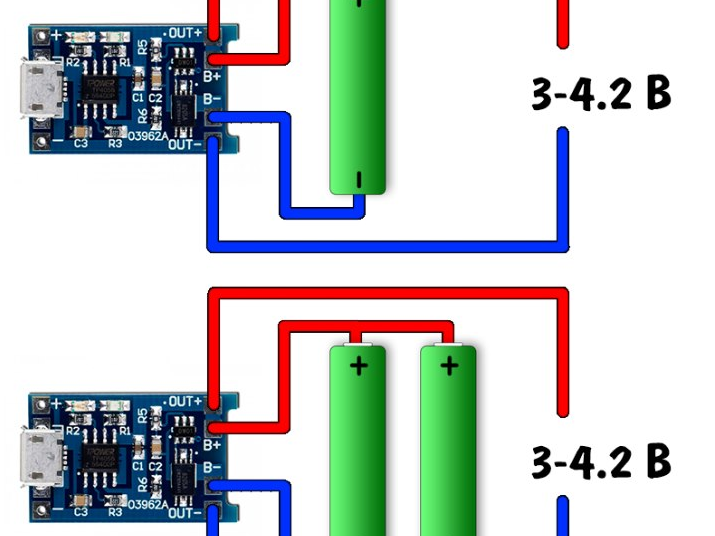

L'idée est très simple et tout le monde peut le faire, tout ce dont vous avez besoin est une petite batterie d'un ancien téléphone portable, une batterie Li-Ion avec protection y est installée. Il s'adapte parfaitement en termes de tension, la lampe de poche LED a une plage de tension de 4,5 à 2 V, et une batterie de 3,7 V dans un état chargé de 4,2 V en même temps a une capacité décente, qui peut être augmentée en ajoutant une autre batterie dans parallèle.Il suffit de déterminer correctement les contacts (plus et moins sont indiqués sur la plupart), il reste à souder soigneusement les contacts pour ne pas fondre et éviter un court-circuit.
Le problème de la charge via un micro USB ordinaire est résolu simplement en commandant une petite carte qui coûte environ 20 roubles. Le micro USB joue un rôle très important dans le contrôle de la charge et l'extinction de la lampe LED lorsque la batterie est faible.

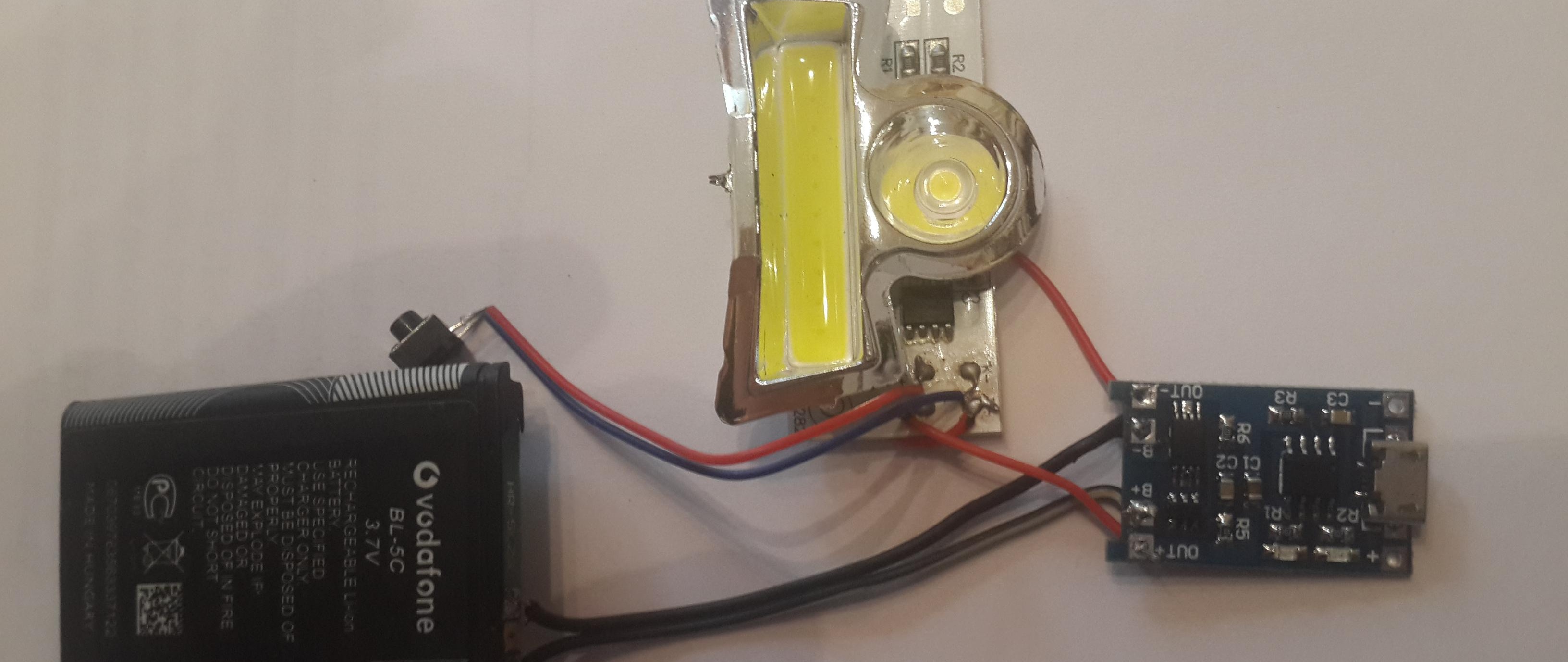

La carte dispose d'indicateurs LED qui s'affichent en couleur lorsque la lampe de poche LED convertie est en charge. Ainsi, le raffinement du phare chinois se résume à souder les fils aux cosses.
En utilisant cette carte, convertir n'importe quelle lampe de poche au lithium est assez simple, il est seulement important de savoir combien de volts la batterie produit.
Peut-être J'ai commandé 10 pièces pour moi à la fois car il est universel et peut être utilisé dans les jouets pour enfants.
Options de carte
- Tension d'entrée du Micro USB : 5V
- Tension de coupure de charge : 4,2 V ± 1 %
- Courant de charge maximal : 1 000 mA
- Protection contre les surtensions de décharge de la batterie : 2,5 V
- Courant de protection contre les surintensités installé : 3 A
- Taille de la carte : 2,6 x 1,7 cm.

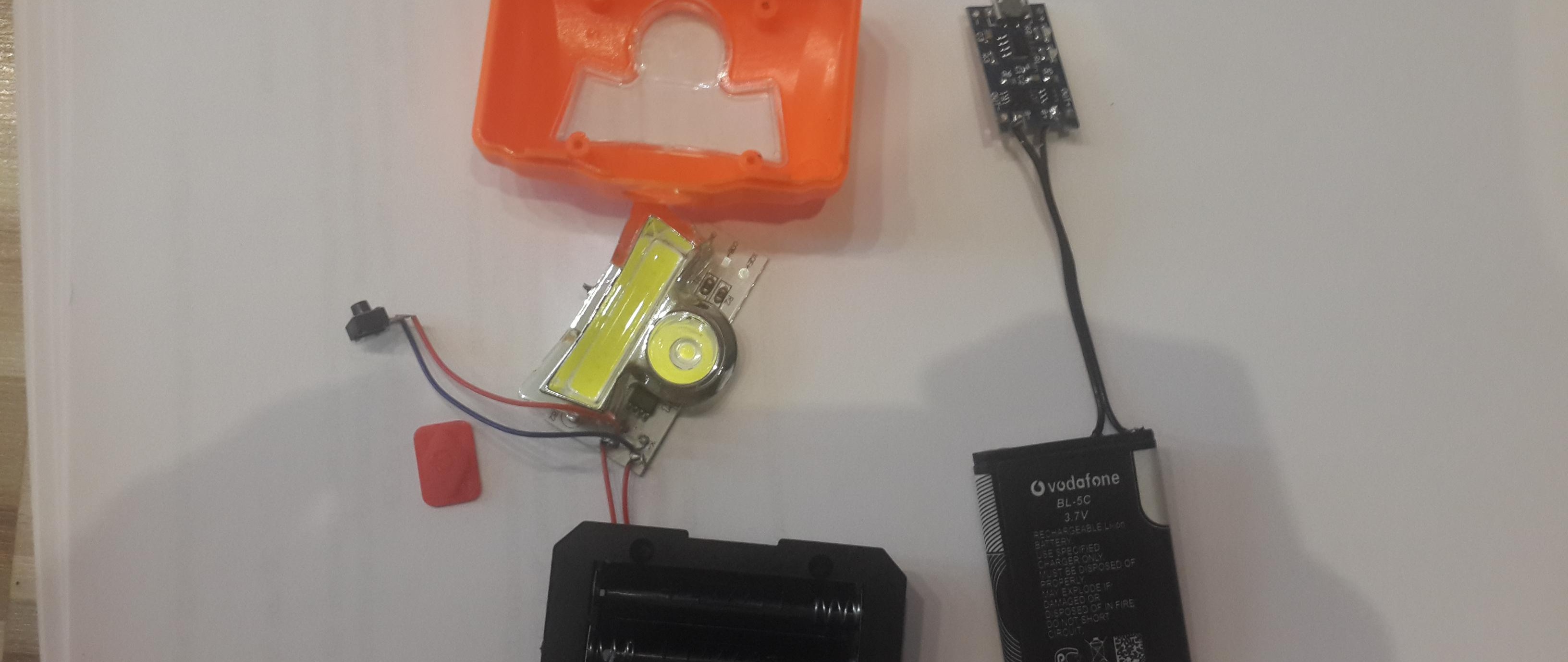

Commençons le remodelage

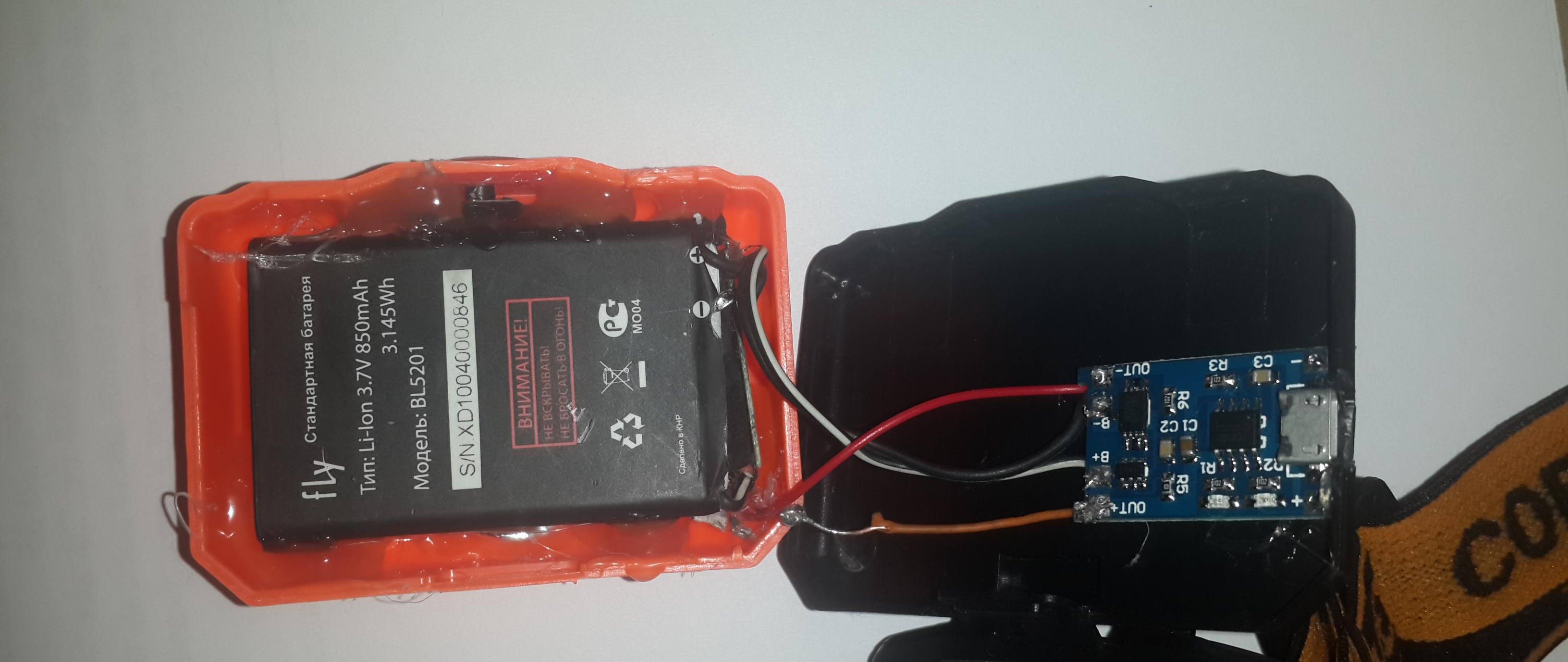

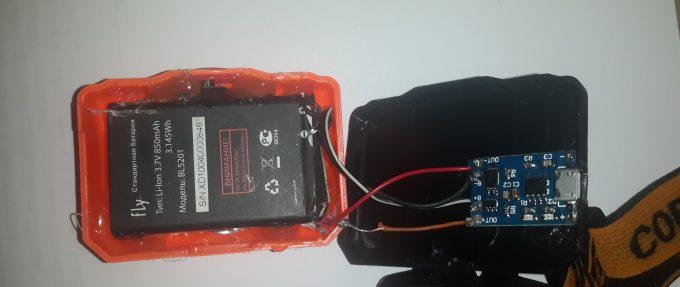

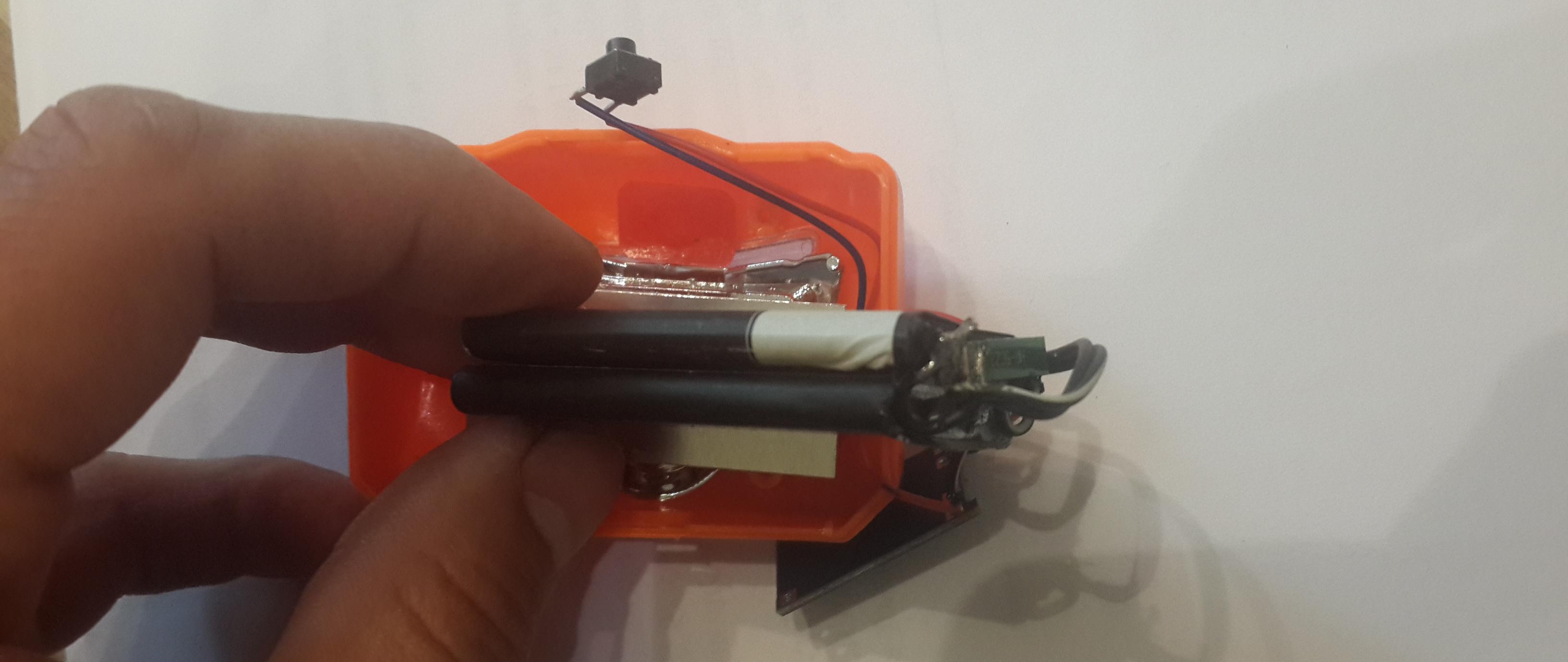

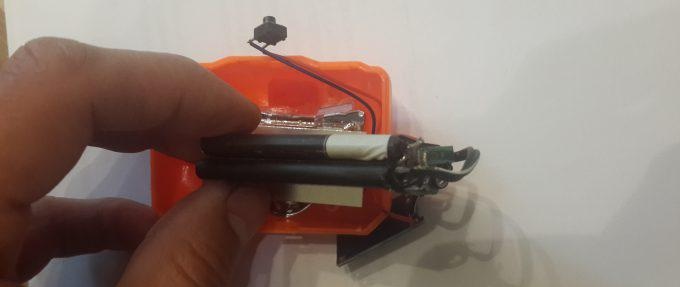

Maintenant, à propos de la conversion de la lampe de poche en batterie au lieu de piles, la plupart des lampes de poche utilisent 3 AA x 1,5 V, comparables à une batterie mobile, et s'intègrent parfaitement dans le corps principal, il vous suffit d'agrandir le siège.Après de simples manipulations, après avoir dévissé ou découpé tout l'excédent, nous montons toutes les pièces sur le thermofusible par endroits.
En conclusion : la lampe de poche LED a fonctionné activement pendant 3 nuits sur de vieilles batteries de téléphone sans recharge. Peut-être que cela aurait suffi pour plus, je ne l'ai pas testé avant la coupure. Les batteries au lithium n'aiment pas être complètement déchargées.En général, je suis très satisfait au prix de 140 roubles. la seule chose est qu'il est très lumineux, ce qui n'est pas toujours nécessaire. J'ai été satisfait de la présence d'indicateurs de charge sur le tableau. Lors de la charge via USB, il s'allume en rouge lorsque la batterie est chargée en bleu.
De cette façon, vous pouvez refaire presque n'importe quelle lampe de poche, la seule question est la taille de la batterie. Par exemple, les batteries d'un iPhone ne sont pas très pratiques, et si vous ne détachez pas soigneusement les contacts de la carte de connexion, elles ne se soudent toujours pas.
N'utilisez pas de piles au lithium si elles sont gonflées - ce n'est pas sûr !
Il arrive que la protection fonctionne sur la carte et vous devez la réactiver, dans ce cas, appliquez la tension de l'alimentation ou de la banque d'alimentation. Si les batteries du téléphone sont très anciennes, la lampe frontale fonctionnera naturellement plus rapidement et la protection s'éteindra. Bien que les batteries de l'ancien Nokia (plus de 4 ans) fonctionnent correctement.
