Désignation des boulons et leur qualité

Dans la construction d'installations civiles et industrielles, dans le génie mécanique, la construction navale, la production de machines et d'équipements agricoles, des fixations spéciales sont utilisées sous la forme de boulons avec des écrous de différentes tailles, qui présentent certaines caractéristiques conformément aux exigences de résistance.

Boulon en tant qu'élément structurel important

Un boulon est une tige métallique qui peut avoir une longueur et un diamètre différents de la tige avec un filetage et une tête de forme fixe restrictive.
La variété de boulons produits est classée selon certaines caractéristiques et affichée dans GOST selon la qualité et le type d'acier (carbone, allié).
Pour augmenter la durée de vie et la durée de conservation des boulons, les produits sont traités avec des composés protecteurs spéciaux qui empêchent l'apparition de la corrosion des métaux :

• à l'aide de zinc (revêtement jusqu'à 25 microns d'épaisseur) ;
• le nickel, pour les boulons utilisés dans la fabrication de meubles ;
• contenant du cadmium (il est toxique, il n'est donc utilisé que dans des cas particuliers);
• utilisant la technologie de l'oxydation et de la phosphatation;
• selon la technologie de revêtement par une gaine de zinc-cadmium.

Caractéristiques de résistance

Pour les boulons, 11 classes de résistance sont établies, qui sont régies par les exigences affichées dans GOST 7798-70 avec des indicateurs de 3,6 à 12,9.Les boulons, qui ont le plus haut niveau de résistance, sont en acier allié, dans lequel la teneur en phosphore et en soufre est minimisée.

Les boulons fabriqués conformément à GOST 1488-84 de la Fédération de Russie sont analogues aux vis DIN 478, mais il peut y avoir des différences de taille entre les produits de ces normes.

La norme DIN 478 actuelle contient des informations sur les paramètres des vis de réglage à tête carrée et à épaulement. Du fait de la présence d'une collerette, la surface d'appui de la vis augmente, ce qui permet d'éviter le poinçonnement de la matière par la tête et, dans certains cas, permet de s'affranchir des rondelles.

Les boulons DIN 478 sont fabriqués avec un filetage métrique M6-M24 avec une longueur de filetage partiel de 18-38 mm. La tête carrée de la vis a un côté de 6-16 mm. La hauteur du collier du produit est de 2 à 4 mm et le diamètre de la tête de vis le long du collier est de 13,5 à 25 mm. La hauteur totale de la tête du collier est de 10 à 20 mm.

Selon la norme DIN 478, les vis sans tête sont fabriquées dans la classe de résistance 5.8 / 8.8 / 10.9. Le matériau de fabrication est de l'acier ordinaire ou résistant à la corrosion, ainsi que de l'acier galvanisé.

Un paramètre très important est la résistance du boulon sous charge !

Utilisation correcte des boulons

Les boulons produits en fonction des exigences sont divisés en:

• pour la construction de machines utilisées dans la production d'équipements, de machines, de machines-outils ;
• ceux de meubles ont une encoche de filetage plus petite et une tête lisse;
• sur route utilisé pour la fabrication de clôtures métalliques. La tête du boulon est en forme de demi-cercle et l'appui-tête est carré;
• sur les socs à vocation agricole ;
• sur voie - spécialement conçu pour être utilisé dans la conduite de travaux de construction sur le transport ferroviaire.

L'utilisation de boulons tenant compte de la forme des têtes

L'utilisation de boulons ayant une forme et une taille de siège différentes de la tête du produit est divisée en groupes :

• les structures d'ancrage utilisées pour le montage de structures lourdes sont utilisées pour le montage de portes, de plafonds suspendus, de diverses lampes, de cadres de fenêtres;
• universel (ayant une tête hexagonale) sont utilisés dans la production, la construction;
• équipés d'une tête semi-circulaire sont utilisés dans la fabrication de meubles;
• boulons à œil - produits avec bagues de montage au lieu d'une tête :
• à tête fraisée - utilisé dans la fabrication de produits radio.

Différences de boulons dans la forme de la tige

La tige du boulon peut avoir différentes longueurs, encoches de filetage, différents diamètres de la tête et des parties filetées du boulon. Le type de ces boulons est marqué - étagé.

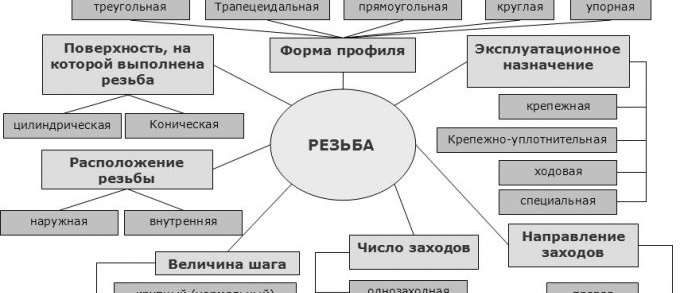

Utilisation de différents pas de filetage.

Les boulons sont filetés en fonction des conditions techniques d'utilisation :

• pouce réalisé sous la forme d'un profil triangulaire;
• métrique, forme de fil en forme de triangle isocèle;
• trapézoïdal a une forme identique, créant un fort frottement lors de la rotation, ce qui empêche le dévissage spontané de l'écrou;
• rectangulaire est utilisé pour les boulons soumis à de lourdes charges;
• la poussée est conçue pour les boulons dans les structures subissant un fort déplacement latéral.

Subdivision des produits par classe de précision

Les boulons produits sont classés selon 3 classes de précision :

• Classe A - caractérisé par presque le même diamètre de la tige du boulon et du trou de montage, et le trou peut avoir un diamètre inférieur de pas plus de 0,3 mm ;
• classe B (précision normale) - la différence entre le diamètre du boulon et le trou ne doit pas dépasser 3 mm et le diamètre de la tige doit avoir un écart de plus de 0,52 mm;
• classe C – la différence entre la tige du boulon et le trou de montage ne doit pas dépasser une tolérance de 11 mm.

Exemple

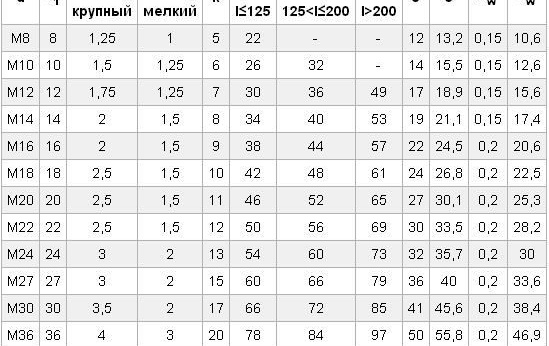

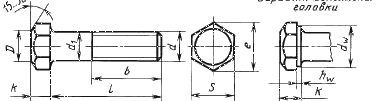

GOST 7808-70 Boulon de classe de précision A à tête hexagonale réduite, taille de filetage métrique de M8 à M48, longueur de 10 à 300 mm.Utilisé pour le raccordement et la fixation de pièces, assemblages, structures subissant des charges dynamiques.

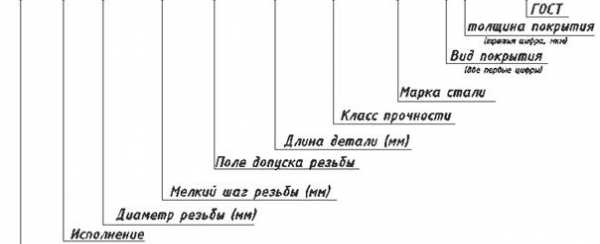

Désignation et marquage des boulons

Pour appliquer certaines informations caractérisant les indicateurs de qualité et de résistance, on utilise le plus souvent la tête de boulon, sur laquelle :
chiffres - indiquant la classe de résistance, indiquant la charge admissible que le boulon peut supporter.
désignation du filetage - est indiquée uniquement lorsqu'une encoche à gauche est utilisée dans le produit.
lettres - indiquant le type de métal utilisé pour fabriquer le boulon. Le système de désignation des fixations largement utilisé est décliné en 3 versions :

• désignation complète ;
• abréviation;
• notation simplifiée,
• qui sont réglementés par GOST 1759 - 87, GOST 18126 - 94.

Une lecture correcte des informations imprimées sur les boulons aidera à éviter une urgence en cas de violation de la sélection des boulons nécessaires à la fixation.
