Choisir un sèche-serviettes et le raccorder correctement

Un sèche-serviettes est un accessoire de salle de bain indispensable, remplissant souvent non seulement ses fonctions fonctionnelles directes, mais jouant également le rôle d'un appareil de chauffage supplémentaire. S'il est présent dans la pièce, la probabilité de développement de la microflore putréfactive non la plus utile est réduite et la formation de condensat est réduite - c'est pourquoi l'installation de porte-serviettes chauffants dans tous les immeubles d'habitation a été prévue par le projet.

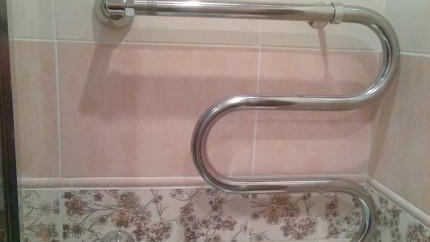

Cependant, au cours des décennies qui se sont écoulées depuis lors, de tels dispositifs - qui, en fait, étaient un tuyau de raccordement connecté au système de chauffage - sont devenus obsolètes non seulement moralement, mais aussi techniquement. Les sèche-serviettes modernes sont non seulement plus pratiques à utiliser et plus fiables, mais peuvent également être facilement intégrés dans les intérieurs les plus non standard.



Types de sèche-serviettes

Selon le type de caloporteur, tous les sèche-serviettes se divisent en deux grandes catégories : eau et électricité.Dans le même temps, la source de chaleur n'affecte en rien l'apparence et les dimensions du séchoir - les tubes courbés en serpentin ordinaires et les modèles exquis de configuration abstraite s'acquittent également bien de leurs tâches fonctionnelles.

Cependant, bien qu'ils ne diffèrent pratiquement pas extérieurement, ces deux types de sèche-serviettes diffèrent beaucoup dans leur structure interne. Le chauffage des premiers est assuré par de l'eau chaude circulant dans ceux-ci, alors que les sèche-serviettes électriques sont, en fait, un élément chauffant ordinaire avec un faible degré de chauffe et une faible consommation électrique : non seulement il n'y a pas d'eau dedans, c'est contre-indiqué pour eux.

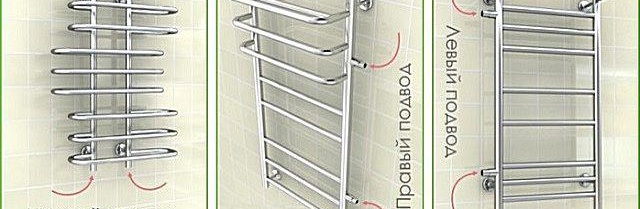

Possibilités de connexion

Les porte-serviettes chauffants à eau peuvent avoir un schéma différent pour se connecter à l'eau chaude, par conséquent, lors de l'achat d'un tel appareil, ce facteur doit également être pris en compte pour faciliter son installation. Ainsi, selon le mode d'installation, ces accessoires peuvent avoir :

• Connexion inférieure.
• Connexion supérieure.
• Approvisionnement en eau d'angle.
• Connexion latérale (gauche ou droite)

La connexion latérale est la plus pratique et optimale, car les modèles de cette conception peuvent être adaptés à n'importe quel lieu d'installation.
Cette option d'installation contribuera à rendre le nœud de connexion presque invisible, de sorte que le type de connexion ne gâchera pas le design intérieur. Il est impératif de clarifier l'entraxe entre les tuyaux de raccordement à l'alimentation en eau chaude, s'il n'est pas prévu de re-canaliser. Habituellement, ce paramètre est de 500 mm, mais il existe des exceptions. Ceci doit être pris en compte lors de vos achats.

ECS ou chauffage ?

Étant donné que l'eau chaude est utilisée comme caloporteur dans les sèche-serviettes traditionnels, la manière la plus évidente de les connecter est de les insérer dans un radiateur existant. système d'eau chaude. Mais, malheureusement, cette méthode est loin d'être toujours disponible, et bien plus souvent, il faut le faire différemment : se connecter à un système de chauffage central.Malheureusement, car à la suite d'une telle connexion, le calendrier de travail du sèche-serviettes devient étroitement lié à la saison de chauffage - et pendant la saison chaude, le sèche-linge se transforme d'un radiateur en un simple porte-serviettes ...

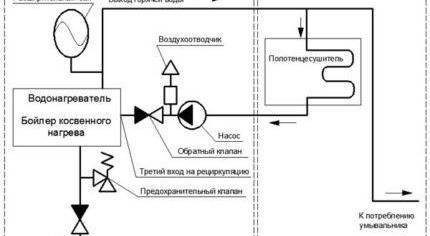

Dans les maisons ou appartements avec chauffage individuel avec une chaudière à double circuit, le problème du raccordement d'un sèche-serviettes est résolu beaucoup plus facilement; il existe également des modèles spéciaux de chaudières de chauffage avec un troisième circuit spécialement conçu pour le raccordement des sécheurs d'eau.

Caractéristiques de connexion dans les maisons avec chauffage et eau centralisés

Technologiquement, "découper" un sèche-serviettes dans un système de chauffage est une procédure qui nécessite d'arrêter l'opération de chauffage et de retirer le liquide de refroidissement du système. Par conséquent, dans les immeubles à appartements, il est préférable de le faire en été, pendant la saison de chauffage «morte». En plein hiver, il est très difficile de persuader les services publics d'éteindre même temporairement le chauffage, mais la réaction des voisins, en cas de résultats positifs de persuasion restant sans chauffage pendant plusieurs heures, n'est pas du tout difficile à prévoir . ..

Cependant, lors de travaux en été, tout n'est pas si simple: le système de chauffage doit être vide, sans liquide de refroidissement.Dans le cas du chauffage centralisé d'un immeuble d'habitation sans l'aide des services publics, il est très difficile de s'assurer que l'eau des canalisations est complètement évacuée ; de plus, "l'alimentation" du système devrait être bloquée - et cela, encore une fois, relève de la compétence des services du logement et des services communaux.

Le raccordement à un système d'ECS centralisé nécessite également, sinon une participation personnelle, du moins des sanctions pour le travail des représentants des services publics - il est nécessaire de couper temporairement l'eau chaude entrant dans la maison. Ceci est également nécessaire lors du retrait (démontage) d'anciens modèles de sèche-serviettes non équipés de robinets "coupés" et de dérivations ...

Façons de connecter les porte-serviettes chauffants

Selon la conception du sèche-serviettes à eau, les manières de le connecter au système peuvent être les suivantes :

• inférieur - les tuyaux d'entrée et de sortie sont situés au bas de l'appareil de chauffage et dans le même plan que lui;
• latéraux - les tuyaux de dérivation sont situés sur le côté d'un côté du séchoir et sont tournés de 90 degrés par rapport à son plan;
• central - la connexion est établie avec les tuyaux de dérivation situés au milieu de la partie inférieure de l'appareil ;
• diagonale - les «connecteurs» pour la connexion au système sont situés à des points diagonalement opposés des porte-serviettes chauffants; trouvé dans les modèles "en échelle".

Spécificités de connexion

La connexion latérale est utilisée pour l'installation cachée de tuyaux pour l'alimentation en eau chaude ou le chauffage. Le processus d'adhésion prend relativement du temps - mais le résultat en vaut la peine ! La connexion inférieure est utilisée dans les modèles de sèche-serviettes conçus pour être installés dans des systèmes ouverts, et est le plus souvent utilisée dans les maisons d'un parc immobilier ancien.Si nécessaire, il peut être converti en un côté sans trop de difficulté (mais pas l'inverse !) - il suffit de connecter des coins à 90 degrés à "l'entrée" et à la "sortie" du sèche-linge. Mais l'apparence de la structure finie ne sera pas très attrayante ...

Lors du choix d'un modèle de sèche-serviettes, il convient de tenir compte du fait que les appareils avec une connexion latérale sont légèrement (environ 10%) plus puissants que les produits avec une connexion inférieure au système.

Quelques conseils utiles pour connecter les sèche-serviettes

• Si les diamètres de la canalisation et des buses du sécheur ne correspondent pas, la connexion s'effectue via des adaptateurs dont la section de travail ne doit pas être inférieure au même paramètre des tuyaux du système. En cas de non-respect de cette condition, il existe une forte probabilité de pression excessive dans le système, entraînant une violation de ses performances.
• La disposition du circuit ECS ou chauffage et les dimensions axiales (distance entre les centres géométriques des buses) du sèche-serviettes doivent être « liées » entre elles. Sinon, lors de l'installation, vous devrez utiliser divers adaptateurs et raccords, ce qui n'améliore en rien l'apparence du système assemblé.
• Plus on utilise d'adaptateurs supplémentaires lors de l'assemblage, plus le risque de fuite au niveau des joints est élevé. Par conséquent, vous ne devez pas économiser sur les joints d'étanchéité avec des composés d'enroulement ou spéciaux.
• Lors de la sélection des robinets et des raccords pour le raccordement d'un sèche-serviettes au système, leur compatibilité électrochimique doit être prise en compte. Certains métaux en contact physique les uns avec les autres forment une paire galvanique, ce qui conduit à leur corrosion mutuelle rapide. Par exemple, le laiton et l'acier sont de mauvais voisins.
• La durée de vie la plus longue et la dissipation thermique la plus élevée sont les modèles chromés de porte-serviettes chauffants. C'est vrai, et ils ont un prix correspondant ...

Installation et raccordement de sèche-serviettes

L'installation d'un sèche-serviettes à eau comprend les principales opérations suivantes :

1. Démontage de l'ancien appareil.
2. Mise en place du by-pass.
3. Installation des vannes supérieure (entrée) et inférieure (sortie).
4. Installation directe du sèche-serviettes.
5. Test de pression de la structure assemblée afin d'identifier d'éventuelles fuites.

Nous supprimons l'ancien

Le travail commence après la "déshydratation" complète du système auquel il est connecté. Le démontage d'un ancien sèche-serviettes chauffant est généralement effectué par une «meuleuse» - même avec une connexion filetée, les écrous et les raccords «collent» le plus souvent fermement aux tuyaux et ne peuvent pas être dévissés. Si cela ne s'est pas produit, l'ancien sèche-linge est simplement dévissé et retiré des supports.

Veuillez noter que les tuyaux restants pour le raccordement doivent avoir une longueur tenant compte du filetage ou du soudage ultérieur du raccord correspondant.

La nécessité d'un contournement

Un by-pass est un morceau de tuyau qui sert de pont entre "l'alimentation" et "le retour", auquel est connecté un sèche-serviettes, monté AVANT les robinets qui contrôlent le fonctionnement de l'appareil. Son but est d'assurer le fonctionnement du système lorsque l'un des éléments (dans ce cas, le sèche-linge) est retiré de sa composition : s'il y a un by-pass dans le système, la circulation de l'eau chaude dans celui-ci ne s'arrêtera pas. En son absence, auquel cas il faudra couper complètement l'eau...

La dérivation peut être soudée aux tuyaux de la ligne principale ou connectée par des tés, mais le diamètre de sa section de travail doit nécessairement être inférieur au diamètre des tuyaux principaux.

Grues

Pour contrôler le fonctionnement du sèche-serviettes, deux vannes d'arrêt de section correspondant aux tuyaux principaux sont installées devant celui-ci. La conception et la disposition de ces vannes n'ont pas beaucoup d'importance - les produits à bille à deux positions (ouvert / fermé) et à plusieurs tours conviennent également. Certes, si un bouchon d'air se forme accidentellement dans le sèche-serviettes, entraînant une forte diminution de l'efficacité du radiateur, il ne fonctionnera pas pour l'éliminer par de tels robinets. Au départ, l'air peut être purgé par les écrous, mais s'ils sont souvent tordus, les joints deviendront rapidement inutilisables.

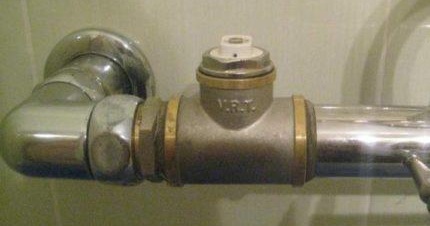

La meilleure option consiste à installer au moins un robinet Mayevsky, ce qui facilite l'évacuation de l'air du système. Et les modèles automatiques de tels robinets vous permettront d'oublier un problème tel que l'aération du sèche-serviettes!

Les vannes ont généralement une connexion filetée - par conséquent, s'il n'y a pas de filetage sur les tuyaux principaux, il doit être coupé ou soudé sur le raccord approprié.

Finir le travail

L'installation finale du sèche-serviettes consiste à le fixer sur des supports spéciaux et à connecter les buses aux robinets.Dans certains modèles de sèche-serviettes, des supports télescopiques ou, par exemple, des pinces sont utilisés à la place des supports - toutes ces fixations sont généralement incluses dans le kit sèche-serviettes.

Assez rarement, mais certains appareils sont installés dans l'ordre inverse: d'abord, l'appareil est connecté au pipeline, puis seulement il est fixé au mur. Mais dans tous les cas, la distance entre les tuyaux du sèche-serviettes et le mur doit être d'au moins 1,4 de leur diamètre.

Il est préférable de sceller les connexions aux fils ordinaires avec un enroulement de lin, mais pour les connexions filetées coniques, il est préférable d'utiliser du ruban FUM. Dans les deux cas, la quantité de mastic doit être telle que la torsion se produise avec une interférence légère mais perceptible. L'application d'une force excessive est inacceptable !

Sertissage d'un sèche-serviettes

Une fois les travaux d'installation terminés et l'eau fournie au système, les performances du sèche-serviettes sont vérifiées et l'absence de fuites des joints filetés et des soudures est vérifiée.

Dans les immeubles d'habitation avec chauffage central et eau chaude en été, un tel contrôle peut être difficile à effectuer et les fuites ne peuvent être détectées qu'après le «démarrage» du chauffage - par conséquent, des robinets doivent être installés devant le sèche-linge.

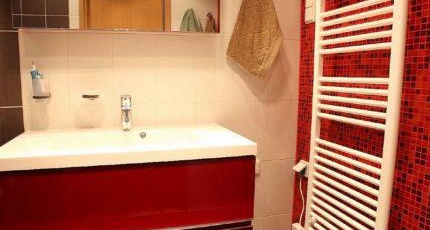

La solution au problème est une sécheuse électrique.

Il y a des moments où il n'est pas techniquement possible d'utiliser la colonne montante de chauffage principale ou si vous n'aimez pas sa place, alors il y a une autre issue. Un sèche-serviettes électrique ne nécessite pas de système de chauffage ou d'alimentation en eau chaude pour fonctionner, donc tout le travail de connexion se résume à monter l'appareil au mur de toutes les manières possibles et à brancher l'appareil sur une prise de courant. La puissance de tels appareils n'est pas très élevée, l'installation est extrêmement simple et, dans certains cas, ils sont plus économiques que les sèche-serviettes à eau.

La principale exigence lors de l'installation d'un sèche-linge électrique dans la salle de bain est le respect inconditionnel des normes de sécurité électrique. Il est obligatoire d'utiliser un différentiel et une prise avec une classe de protection IP d'au moins 54.
